Budowa łodzi z laminatu krok po kroku – kompletny poradnik warsztatowy

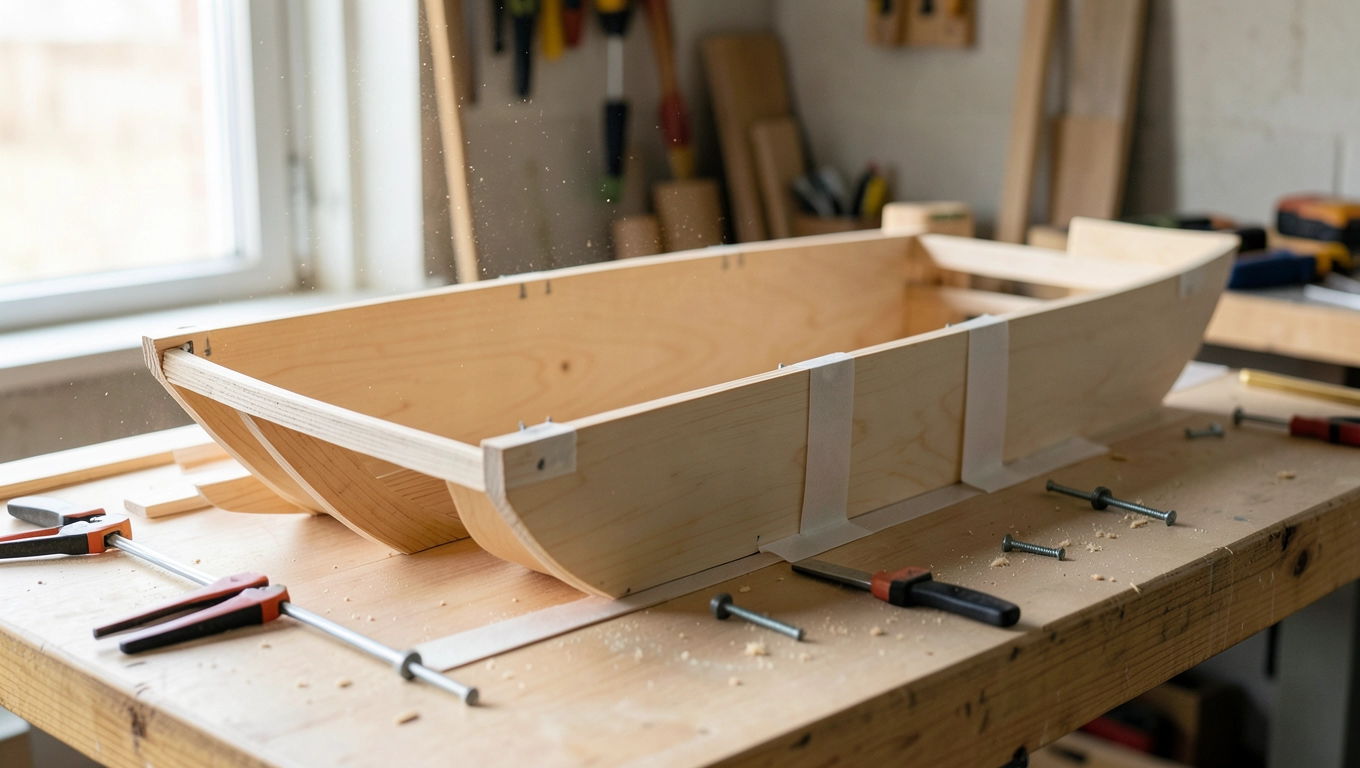

Suchy montaż poszycia fundament udanego laminowania

Budowa łodzi z laminatu krok po kroku zaczyna się od precyzyjnego złożenia wszystkich elementów sklejkowych bez kropli żywicy. To etap, na którym łapiesz ostatnią szansę, żeby skorygować geometrię, zanim termoutwardzalna sieć polimerowa zamknie wszystko na stałe. Suche pasowanie wykonujesz na wypoziomowanym stole warsztatowym, najlepiej w hali, gdzie nie pada deszcz i nie hula wiatr.

• Suchy montaż poszycia fundament udanego laminowania
• Laminowanie połączeń żywicą epoksydową chemia, która trzyma łódź w jednym kawałku
• Kontrola geometrii przed laminowaniem całości ostatni moment na korektę
• Laminowanie całej powierzchni dna i burt rola, rytm, technika
• Kiedy nie stosować danego laminatu granice wytrzymałości i odporności
• Najczęstsze błędy przy budowie łodzi z laminatu i jak ich uniknąć

Do łączenia tymczasowego użyj drutu miedzianego o średnicy 0,8-1 mm albo plastikowych opasek zaciskowych. Nawierć otwory co 10-15 cm wzdłuż każdej krawędzi styku, przeciągnij łącznik i skręć z wyczuwalnym oporem. Takie rozwiązanie trzyma panele w osi, a jednocześnie pozwala je rozsunąć, gdy trzeba skorygować kąt.

Zanim odłożysz wiertło, sprawdź dokumentację konstruktora. Tam znajdziesz dopuszczalne tolerancje przekątnych, położenie wręg i wzdłużników oraz punkty odniesienia dla osi symetrii. Zmierz przekątne od dziobu do rufy po obu burtach różnica powyżej 3 mm przy łodzi pięciometrowej oznacza, że coś zaczęło się rozjeżdżać i trzeba poprawić pozycję paneli.

Przydadzą się: kątownik 90°, miara zwijana, marker, poziomica oraz taśma malarska do oznaczania miejsc korekty. Każde połączenie oznacz numerem i kierunkiem montażu. Gdy ekipa wraca następnego dnia, nie trzeba zgadywać, który panel pasuje do którego.

Wilgotność sklejki powyżej 12% w chwili montażu to prosta droga do późniejszych pac i rozwarstwienia. Zmierz ją wilgotnościomierzem jeśli wskazuje więcej, dosuszaj elementy w ciepłym, przewiewnym pomieszczeniu przez 48 godzin. Laminowanie mokrego drewna podważa przyczepność żywicy do włókien i powoduje pęcherze pod matą.

Laminowanie połączeń żywicą epoksydową chemia, która trzyma łódź w jednym kawałku

Laminowanie kadłuba jachtu żywicą epoksydową wymaga zrozumienia, co dokładnie dzieje się w naczyniu roboczym w chwili zmieszania żywicy z utwardzaczem. Inicjowana reakcja egzotermiczna tworzy usieciowaną strukturę przestrzenną, która po stwardnieniu nie rozpuszcza się ani nie topnieje po prostu rozkłada w temperaturze powyżej 200°C. Dlatego proporcje mieszania są tak sztywne: 100 części wagowych żywicy na tyle samo utwardzacza, a odchylenie o 5% wydłuża lub skraca czas żelowania nawet o połowę.

Pracuj w przedziale 18-25°C. Poniżej 15°C sieciowanie praktycznie staje, a powyżej 30°C skraca czas roboczy do kilku minut, zanim żywica zacznie się gotować w naczyniu. Przeciągi też potrafią pokrzyżować plany nierównomierne odparowanie rozpuszczalnika z powierzchniowej warstwy powoduje lepienie wałka i fale na laminacie.

Na połączenia paneli nałóż paski maty szklanej o gramaturze 300 g/m², każdy minimum 5 cm po obu stronach styku. Cztery warstwy układaj na zakładkę, przesączając każdą wałkiem futrzanym, który wgniata matę w żywicę i wypycha powietrze na zewnątrz. Mata o gramaturze 450 g/m² sprawdza się na dnie i w strefach narażonych na uderzenia, bo wprowadza więcej włókna na milimetr grubości laminatu.

Jednolity, ciemny kolor przesączonej maty to sygnał, że impregnacja przebiegła prawidłowo. Białawe plamy oznaczają suche miejsca, które po utwardzeniu staną się pustkami powietrznymi i potencjalnymi ogniskami korozji. Po zżelowaniu wytnij drut miedziany lub przetnij trytytki dalsze wiązanie pod obciążeniem skutkowałoby naprężeniami resztkowymi w laminacie.

Utwardzoną krawędź przeszlifuj papierem P80, odkurz i dopiero wtedy nakładaj kolejną warstwę. Drobne zadrapania dają żywicy coś, czego może się złapać mechnicznie zwiększają powierzchnię kontaktu i przyczepność warstw. Bez szlifowania międzywarstwowego nawet czysta chemicznie powierzchnia traci 30% wytrzymałości na ścinanie.

Mata 300 g/m² vs 450 g/m² kiedy która ma sens

Wybór maty szklanej do jachtu rządzi się prostą zasadą: im większa gramatura, tym więcej włókna w laminacie, ale i większa masa oraz sztywność gotowej powłoki. Mata 300 g/m² to standard na burtach i pokładzie, gdzie waga decyduje o stateczności i przyspieszeniu. Mata 450 g/m² trafia na dno, pod stacje cumownicze i w miejsca kontaktu z twardymi przedmiotami.

Mata 450 g/m² nie nadaje się do laminowania ostrych krzywizn bez uprzedniego pocięcia na kliny sztywne pasma nie przylegają do podłoża i tworzą mostki powietrzne. Mata 300 g/m² na dnie to zaś oszczędność pozorna: cieńszy laminat szybciej przeciera się o piaszczyste dno i wymaga remontu po pięciu sezonach zamiast po piętnastu.

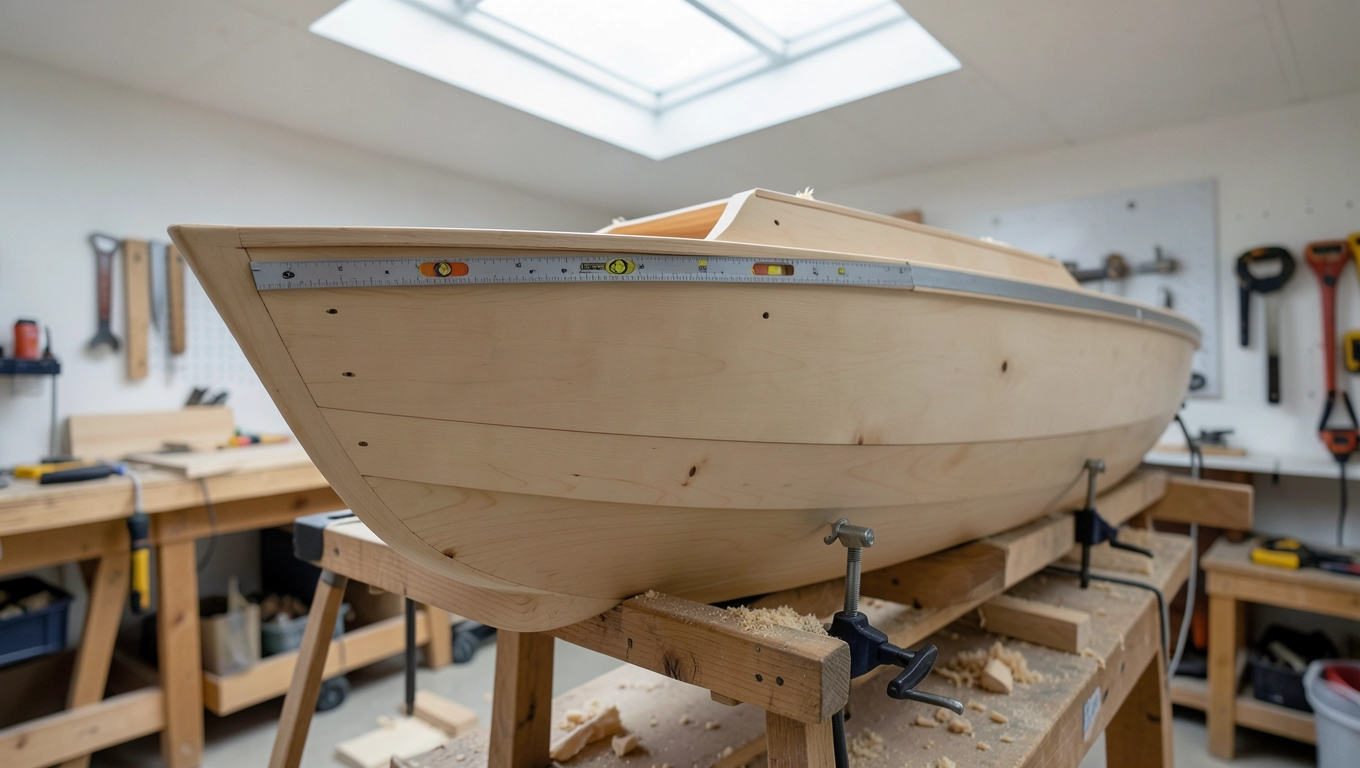

Kontrola geometrii przed laminowaniem całości ostatni moment na korektę

Łączenie elementów jachtu z sklejki etapami prowadzi do momentu, w którym wszystkie panele siedzą na swoich miejscach, ale kadłub jeszcze nie jest sklejony na stałe. To ostatnia okazja, żeby cofnąć o 2 mm krawędź burty albo skrócić o centymetr wręg dziobową. Po laminowaniu całości nie da się już takiej korekty wykonać bez przecinania utwardzonego laminatu.

Do tej kontroli potrzebujesz ekipy 2-3 osób bez doświadczenia szkutniczego. Świeże spojrzenie łapie asymetrie, które znudzony wzrok konstruktora zaczyna ignorować. Zanim ktokolwiek chwyci za wałek, wykonaj serię pomiarów: przekątne burt, wysokość obu stron w trzech punktach długości, położenie wręg względem osi symetrii.

Kadłub odwróć dnem do góry na stelażu z kantówki. Ograniczniki boczne z listewek lub klocków uniemożliwiają przesuwanie się paneli pod wpływem nacisku wałka. Gdyby jeden bok odskoczył o 5 mm w trakcie laminowania, cały laminat musiałby być cięty i układany od nowa.

Sprawdź też kąt wzniosu dna przy rufie i dziobie wartości z dokumentacji konstruktora rzadko zgadzają się z intuicją, a odchylenie o 1 stopień zmienia wyporność i moment prostujący łodzi. Linia wodna powinna biec symetrycznie, a punkty przecięcia poszycia z wodnikiem po obu stronach kadłuba w identycznej odległości od osi.

Laminowanie całej powierzchni dna i burt rola, rytm, technika

Laminowanie całego poszycia to przedsięwzięcie logistyczne, w którym trzy osoby pracują jak linia produkcyjna. Jedna osoba rozprowadza wałkiem futrzanym żywicę po wyznaczonym fragmencie dna, druga natychmiast kładzie matę i wyrównuje ją dłonią w rękawicy, trzecia odpowietrza całość wałkiem aluminiowym z rowkami. Takie tempo zapewnia, że żywica nie zżeluje zanim mata zostanie przesączona.

Na dnie mata idzie z zakładką minimum 10 cm, długością prostopadle do osi symetrii. Zakładka krótsza niż 5 cm w strefie narażonej na rozciąganie przy wyrzucie na falę to gwarancja rozwarstwienia w pierwszym sezonie. Na burtach można układać „na cegiełkę", czyli z przesunięciem styków o pół szerokości rolki rozkłada naprężenia i nie tworzy ciągłej linii słabej wzdłuż kadłuba.

Sygnałem prawidłowego nasączenia jest jednolity, ciemny kolor maty po wałkowaniu. Prześwity białych włókien oznaczają suche miejsca, w których żywica nie dotarła. Nie dolewaj jej na wierzch wciśnij wałkiem aluminiowym większą siłę, a mata wciągnie żywicę z sąsiednich obszarów dzięki kapilarnemu podciąganiu.

Schnięcie 24 godziny, potem szlifowanie P80, odkurzanie i druga warstwa. Po dwóch pełnych warstwach dno osiąga grubość 1,6-2,0 mm, co wystarcza na łódkę rekreacyjną do 6 m. Dla jednostek pływających po wodach przybrzeżnych z ostrymi kamieniami przyda się trzecia warstwa na strefie kilowej.

Przerwij pracę, gdy temperatura spadnie poniżej 16°C, wilgotność względna przekroczy 80% albo na powierzchnię osiada kurz z otwartego okna. Żywica epoksydowa nie toleruje pyłu każde ziarenko zostaje otulone i tworzy punktowy defekt, przez który woda wnika pod laminat po pierwszym zimowaniu na wodzie.

Kiedy nie stosować danego laminatu granice wytrzymałości i odporności

Laminat epoksydowo-szklany ma swoje termiczne i chemiczne ograniczenia, których ignorowanie skraca żywotność kadłuba. Żywica epoksydowa zaczyna mięknąć powyżej 60°C na pokładzie, gdzie latem słońce nagrzewa powierzchnię do 70°C, cienki laminat bez żelkotu ochronnego degraduje się szybciej niż w zanurzeniu.

Nie stosuj maty szklanej bez żelkotu na zewnętrznej powierzchni kadłuba jako warstwy finalnej. Włókna szklane chłoną wodę osmotycznie w ciągu trzech lat woda przenika przez laminat do sklejki i zaczyna ją rozkładać. Żelkot lub powłoka winyloestrowa stanowi barierę, bez której laminat pęcherzykuje się pęcherzykami wypełnionymi kwasem octowym.

Mata 450 g/m² nie sprawdza się na łodziach żaglowych o długości powyżej 8 m z wąskim kadłubem. Nadmierna masa laminatu w górnych strefach podnosi środek ciężkości i psuje stateczność. Tam lepszym wyborem jest tkanina szklana o splocie diagonalnym z żywicą epoksydową daje podobną wytrzymałość przy 30% mniejszej masie.

Najczęstsze błędy przy budowie łodzi z laminatu i jak ich uniknąć

Suche wiązanie elementów jachtu z sklejki trytytkami i drutem jest proste, ale diabeł tkwi w proporcjach. Zbyt mała liczba łączników pozwala panelowi „oddychać" w trakcie laminowania mata przesącza się nierówno, a po utwardzeniu zostają puste przestrzenie. Co 10-15 cm to minimum, na dnie gęściej, bo tam laminat jest grubszy i wałek mocniej napiera.

Drugi grzech początkujących to zbyt mała maty na zakładkę. Pięć centymetrów wystarcza na sucho, ale po nasączeniu żywicą mata kurczy się o 5% i zakładka topnieje do 4 cm. Norma żeglarska sugeruje minimum 10 cm na dnie i 7 cm na burtach. Tani sposób na sprawdzenie: po zwilżeniu fragment maty zmierz, ile stracił na wymiarze, i dodaj tyle do zakładki.

Trzeci błąd to praca w za niskiej temperaturze. Żywica epoksydowa pod 15°C nie twardnieje w deklarowanym czasie powierzchnia wydaje się sucha, ale wewnątrz trwa niepełne sieciowanie. Po tygodniu taki laminat mięknie pod paznokciem, a po sezonie odchodzi płatami od sklejki. Termometr w warsztacie kosztuje kilkanaście złotych, a ratuje setki złotych materiału.

Za suche laminowanie grozi mostkami powietrznymi pod matą. Operator, który oszczędza żywicę i rozprowadza ją zbyt cienką warstwą, wciska w matę tylko tyle, żeby zmieniła kolor, ale nie tyle, żeby wypełniła przestrzeń między włóknami. Taki laminat po nasączeniu wodą wypacza się, bo powietrze w pustkach rozgrzewa się szybciej niż żywica i tworzy naprężenia.

Wałek aluminiowy do laminowania z rowkami spiralnymi wypycha powietrze z maty skuteczniej niż wałek futrzany. Rowki tworzą kanaliki, którymi pęcherzyki uciekają na brzeg pasma. Jeden dodatkowy przejazd wałkiem aluminiowym po każdym pasie maty zmniejsza porowatość laminatu o połowę.

Kosztorys orientacyjny dla łodzi 5 m

Suchy montaż jachtu szkutnictwo uczy, że materiały stanowią połowę budżetu, resztę zjada żywica i czas pracy. Dla pięciometrowej łodzi rekreacyjnej z dwoma warstwami maty na poszyciu zewnętrznym przygotuj się na zużycie około 25-30 kg żywicy epoksydowej, 35 m² maty 300 g/m² oraz 12 m² maty 450 g/m² na dno. Hurtownie oferują żywicę za 45-60 zł/kg, mata 300 g/m² za 9-12 zł/m², mata 450 g/m² za 13-17 zł/m².

Do tego dochodzi drobnica: drut miedziany, opaski zaciskowe, papier ścierny P80 i P120, wałki (futrzany 40-60 zł, aluminiowy 80-120 zł), rękawice nitrylowe, pędzel, taśma malarska. Budżet materiałowy bez sklejki konstrukcyjnej zamyka się zazwyczaj w 3500-4500 zł, a przy zakupie w hurtowni zamiast w markecie oszczędzasz 15-20%.

Checklista materiałowa do wydruku

• Żywica epoksydowa 30 kg
• Utwardzacz 30 kg (w komplecie lub osobno)
• Mata szklana 300 g/m² 35 m²
• Mata szklana 450 g/m² 12 m²
• Drut miedziany 1 mm lub opaski zaciskowe 200×4,8 mm 200 szt.
• Wiertło 2 mm
• Wałek futrzany 100 mm
• Wałek aluminiowy z rowkami 100 mm
• Pędzel płaski 50 mm
• Rękawice nitrylowe 3 opakowania
• Maska przeciwpyłowa z filtrem A2 2 sztuki
• Okulary ochronne
• Papier ścierny P80 i P120 po 10 arkuszy
• Szlifierka oscylacyjna
• Odkurzacz warsztatowy
• Taśma malarska 50 mm
• Marker, miara, kątownik, poziomica
• Termometr i higrometr
• Rozpuszczalnik acetonowy do czyszczenia narzędzi

BHP obowiązkowe na każdym etapie

Żywica epoksydowa w fazie ciekłej uczula skórę i drogi oddechowe. Rękawice nitrylowe zakładaj przed każdym kontaktem z mieszaniną lateksowe przepuszczają monomery. Maska z filtrem A2 chroni przed oparami styrenu i epoksydowymi, ale tylko przy dobrej wentylacji. Otwarte okno w garażu nie wystarczy; potrzebujesz wentylatora wyciągowego lub pracy na świeżym powietrzu.

Pył ze szlifowania utwardzonego laminatu zawiera mikrowłókna szklane, które drażnią płuca i skórę. Szlifuj na mokro albo z odciągiem pyłu do odkurzacza przemysłowego. Po szlifowaniu zmyj powierzchnię wodą zanim odkurzysz suche włókna unoszą się w powietrzu i osiadają na błonach śluzowych.

Maty szklanej nie dotykaj gołą dłonią nawet w rękawicy pudrowanej drobne włókna wbijają się w skórę i powodują zapalenia mieszków włosowych. Rękawice teksturowane, z chropowatą powierzchnią chwytną, zostawiaj na dłoniach do momentu zdjęcia maty z rolki.

Kiedy przerwać pracę czerwone flagi

Wilgotność powietrza powyżej 80% w trakcie laminowania powoduje kondensację pary na powierzchni żywicy widoczna jako mleczne smugi, które po utwardzeniu wyglądają jak odbarwienia. Przy takiej wilgotności odczekaj dzień, włącz osuszacz albo przełóż pracę na godziny, gdy powietrze jest suchsze.

Temperatura poniżej 16°C i powyżej 28°C w pomieszczeniu roboczym to sygnał do przerwania laminowania. W niskiej temperaturze żywica nie zżeluje w deklarowanym czasie, w wysokiej gotuje się w pojemniku i twardnieje w 5 minut zamiast w 30. Żaden z tych scenariuszy nie kończy się szczelnie.

Kurz z otwartego okna, owady wlatujące do hali, pył z sąsiedniej szlifierki wszystko to wbudowuje się w laminat jako inkluzje. Rozważ robienie laminowania w pomieszczeniu zamykanym, najlepiej z kurtyną powietrzną przy drzwiach, która separuje strefę czystą od brudnej.

Całość prac dla trzyosobowej ekipy na łódkę 5 m zajmuje 6-8 godzin aktywnego laminowania plus 24 godziny schnięcia między warstwami. Tempo około 3-4 m² na godzinę przy zachowaniu jakości. W pośpiechu powstają pęcherzyki, mostki powietrzne i suche plamy, które trzeba szlifować i lamnować ponownie lepiej zwolnić o 20% i zrobić raz dobrze.

Po zakończeniu laminowania zewnętrznego nadchodzi czas na wykończenie: szpachlowanie nierówności, szlifowanie progresywne P120-P240, gruntowanie i lakierowanie żelkotem lub farbą jachtową. Tym tematom poświęcony będzie kolejny odcinek cyklu, w którym omówię dobór farb do wody morskiej, technikę nakładania wałkiem i natryskiem oraz przygotowanie powierzchni pod antyfouling.

Źródła danych i norm: karty techniczne producentów żywic epoksydowych (serie L 285, L 1100), norma PN-EN ISO 14130 dotycząca laminatów, instrukcje producentów mat szklanych, dokumentacja konstruktora kadłuba. Ceny materiałów podane na podstawie hurtowych ofert krajowych dystrybutorów żywic i kompozytów na początek 2025 roku.
