Laminat — co to właściwie jest i dlaczego rządzi w meblach i elektronice?
Laminat to materiał kompozytowy zbudowany z co najmniej dwóch warstw trwale połączonych pod wpływem temperatury i ciśnienia, w którym rdzeń nośny (papier, włókno szklane, tkanina) przesycony jest żywicą termoutwardzalną, a wierzchnią warstwę stanowi okładzina dekoracyjna lub folia miedziana. Brzmi to dość sucho, ale właśnie ta prosta zasada „ciepło + ciśnienie = trwałe połączenie" wyjaśnia, dlaczego laminat znajdziemy zarówno na kuchennym blacie, jak i wewnątrz każdego smartfona. Różnica tkwi w składnikach, grubości i normach jakości, a nie w samej idei.
- Rodzaje laminatów od blatu kuchennego po płytkę PCB
- FR4, HPL, prepreg najważniejsze pojęcia, które musisz znać
- Jak dobrać laminat do zastosowania praktyczny poradnik
- Najczęstsze błędy przy pracy z laminatem
Rodzaje laminatów od blatu kuchennego po płytkę PCB
Rynek dzieli laminaty na dwie duże rodziny: dekoracyjne (stosowane w meblarstwie i budownictwie) oraz techniczne (wykorzystywane w elektronice i przemyśle). Mylenie tych grup to najczęstsza przyczyna frustracji przy pierwszym kontakcie z tematem, bo ten sam skrót HPL w jednym kontekście oznacza okładzinę ścienną, a w drugim nośnik obwodu drukowanego.
Laminaty dekoracyjne

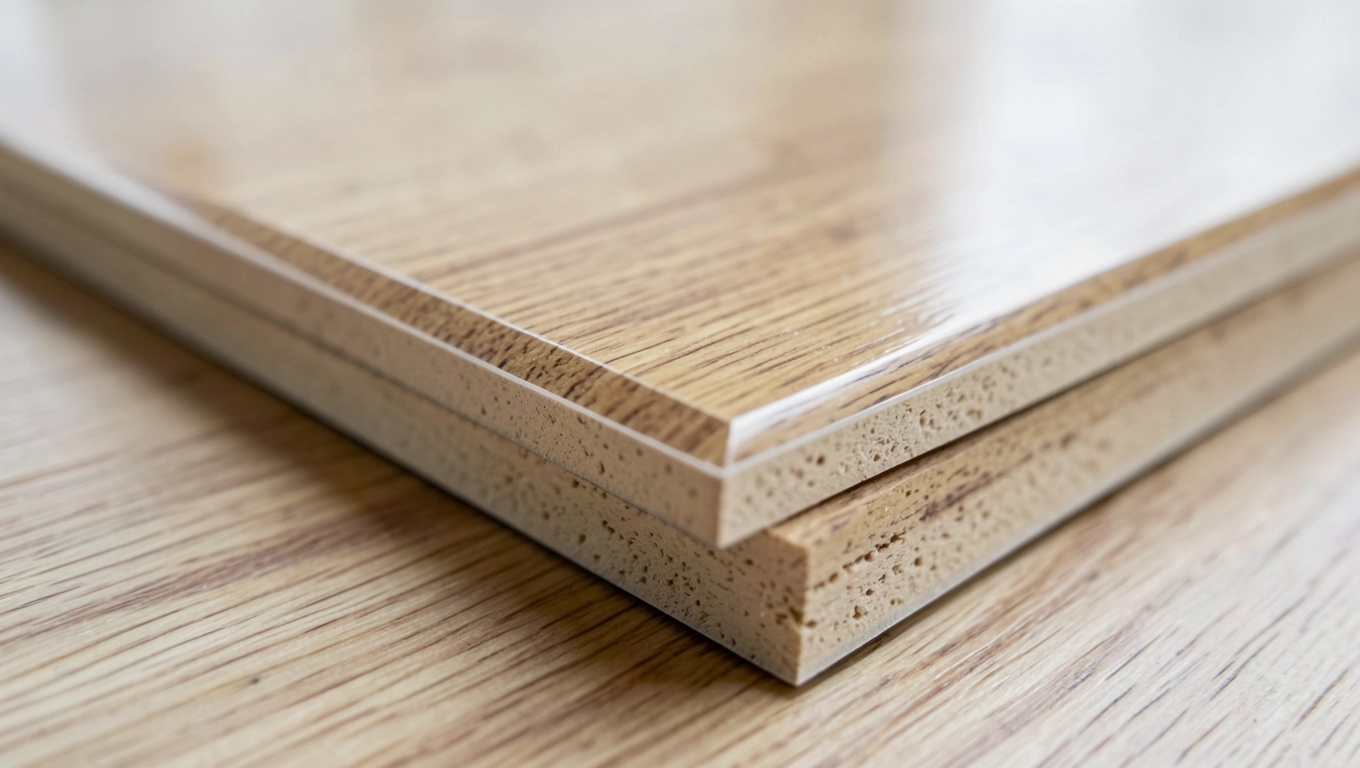

Laminat dekoracyjny powstaje z kilku warstw papieru kraftowego nasączonych żywicą fenolową, przykrytych papierem dekoracyjnym z żywicą melaminową. Prasowanie odbywa się w temperaturze 120-150°C pod ciśnieniem 5-9 MPa, co nadaje powierzchni twardość 3-4 w skali Mohsa. W praktyce oznacza to odporność na zarysowania lepszą niż większość lakierowanych płyt MDF.
Laminat wysokociśnieniowy (HPL, ang. High Pressure Laminate) prasowany jest przy ciśnieniu powyżej 7 MPa i składa się z 6-18 warstw. Laminat niskociśnieniowy (LPL, Low Pressure Laminate) powstaje przy 2-3 MPa z 1-3 warstw i bywa mylnie nazywany „cienki". Kluczowa różnica nie sprowadza się do grubości HPL wytrzymuje temperaturę do 180°C przez 20 minut bez widocznych zmian, LPL zaczyna żółknąć już po 10 minutach przy 160°C.
Laminat kompaktowy to grubsza odmiana HPL (od 2 mm do ponad 20 mm) bez wewnętrznego rdzenia drewnopochodnego. Stosuje się go jako ścianki działowe w szatniach, okładziny łazienkowe i blaty laboratoryjne, bo nie chłonie wilgoci powyżej 0,5% masy nawet po 24 godzinach zanurzenia.
Laminat postformingowy to specjalna odmiana HPL o zwiększonej elastyczności po podgrzaniu do 160-180°C, pozwalająca na gięcie promieniem 6-10 mm bez pęknięć. Kuchenne blaty z zaokrąglonym frontem powstają właśnie w ten sposób papier i żywica po podgrzaniu stają się plastyczne, po ostudzeniu wracają do pierwotnej twardości.
Laminaty techniczne (PCB)
W elektronice laminat pełni rolę izolatora elektrycznego, na którym rzeźbi się ścieżki przewodzące. Najpopularniejszy FR4 zbudowany jest z tkaniny z włókna szklanego E nasączonej żywicą epoksydową z utwardzaczem. Grubość standardowa wynosi 1,5 mm, choć spotyka się arkusze od 0,2 mm (do kart SIM) do 3,2 mm (do zasilaczy dużej mocy).
Na powierzchnię laminatu technicznego nakleja się folię miedzianą o grubości 17 µm, 35 µm lub 70 µm (odpowiednio 0,5 oz, 1 oz, 2 oz na stopę kwadratową). Grubość 35 µm to branżowy standard, pozwalający przewodzić prąd o natężeniu do 5 A na ścieżkę o szerokości 1 mm przy temperaturze otoczenia 25°C, bez przekroczenia przyrostu temperatury o 10 K.

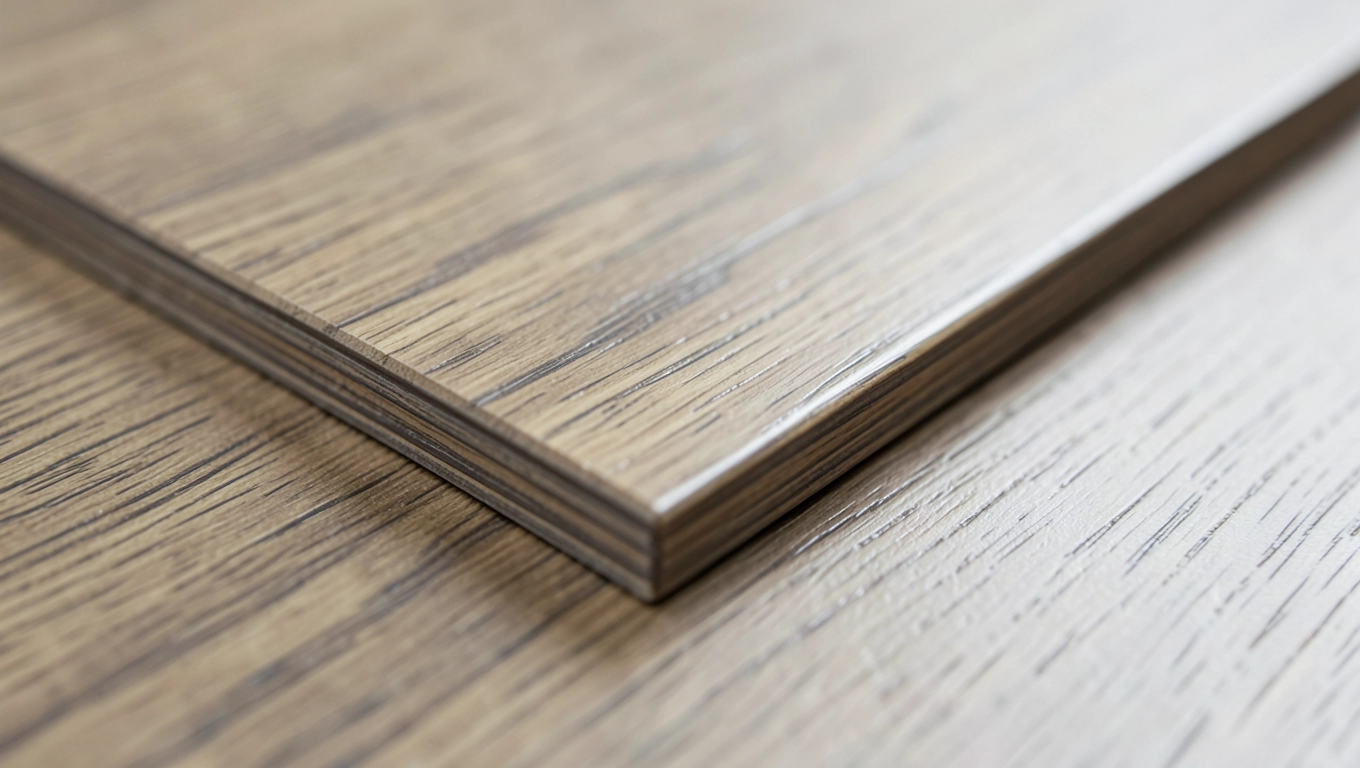

Porównanie typów laminatów
| Typ | Zastosowanie | Odporność termiczna | Grubość | Cena orientacyjna (PLN/m²) |
|---|---|---|---|---|
| HPL dekoracyjny | Blaty, fronty meblowe | do 180°C | 0,6-1,2 mm | 60-150 |
| LPL | Wnętrza szaf, półki | do 160°C | 0,2-0,5 mm | 25-55 |
| Laminat kompaktowy | Ścianki sanitarne, blaty lab. | do 200°C | 2-20 mm | 180-450 |
| FR4 (1,5 mm, 35 µm Cu) | Płytki PCB | Tg 130-180°C | 0,2-3,2 mm | 90-250 |
| Polyimid (PI) | Elastyczne PCB, wysoka temp. | do 260°C | 0,05-0,3 mm | 850-1800 |
| CEM-1 | Proste PCB jednostronne | Tg 110°C | 0,8-1,6 mm | 40-80 |
FR4, HPL, prepreg najważniejsze pojęcia, które musisz znać
Skrót FR4 pochodzi od angielskiego Flame Retardant 4, czyli „samogasnący, klasa 4". Samogasność oznacza, że laminat przestaje się palić w ciągu 10 sekund od usunięcia źródła ognia, a jego absorpcja wody nie przekracza 0,1% po 24 godzinach zanurzenia. To właśnie te dwie cechy sprawiają, że FR4 od lat dominuje w produkcji PCB, wypierając tańszy, ale łatwopalny CEM-1.
Prepreg półprodukt, którego nie widać gołym okiem
Prepreg to arkusz włókna szklanego wstępnie nasączony żywicą epoksydową w stanie B (częściowo utwardzonej). W temperaturze pokojowej pozostaje lekko lepki i sztywny, a po podgrzaniu do 150-170°C staje się plastyczny. Podczas prasowania płytki wielowarstwowej kilka arkuszy prepregu układa się między warstwami folii miedzianej i trawionych rdzeni, tworząc monolityczną strukturę.
Poza elektroniką prepreg stosuje się do produkcji kijów hokejowych, łodzi wiosłowych, a nawet łopat turbin wiatrowych. Tam też mechanizm jest identyczny: ciepło uruchamia reakcję sieciowania żywicy, a ciśnienie wyrzuca pęcherzyki powietrza, dając kompozyt o zerowej porowatości.
Solde rmaska, HASL i ENIG
Soldermaska to cienka warstwa lakieru (zwykle zielona, ale spotyka się czerwoną, niebieską i czarną) nakładana na PCB, by chronić ścieżki przed utlenianiem i mostkowaniem cyny podczas lutowania. Bez niej nawet perfekcyjnie wytrawione ścieżki pokryłyby się śniedzią w ciągu kilku tygodni.
Wykończenie powierzchniowe kontaktów to osobny temat. HASL (Hot Air Solder Leveling) polega na zanurzeniu płytki w roztopionej cynie i wyrównaniu nadmiaru gorącym nożem powietrza, dając grubą, nierówną warstwę. ENIG (Electroless Nickel Immersion Gold) nakłada najpierw 3-5 µm niklu, a potem 0,05-0,1 µm złota, co daje płaską, odporną na wielokrotne lutowanie powierzchnię za cenę 3-4 razy wyższą od HASL.
Właściwości FR4 kontra alternatywy
| Parametr | FR4 standard | FR4 High-Tg | CEM-1 | Polyimid | Rogers RO4003 |
|---|---|---|---|---|---|
| Stała dielektryczna (1 GHz) | 4,3-4,5 | 4,2-4,4 | 4,5-5,0 | 3,4-3,8 | 3,38 |
| Tg (temperatura zeszklenia) | 130-140°C | 170-180°C | 105-115°C | 260°C+ | 280°C+ |
| Absorpcja wilgoci | 0,1% | 0,08% | 0,3% | 0,3% | 0,04% |
| Obróbka mechaniczna | łatwa | łatwa | łatwa | trudna | trudna |
| Cena orientacyjna (PLN/m²) | 90-160 | 180-280 | 40-80 | 850-1800 | 2200-4500 |
Stała dielektryczna (Dk) opisuje, jak mocno materiał spowalnia sygnał elektryczny względem próżni. Im niższa wartość, tym sygnał szybciej wędruje dlatego Rogers RO4003 z Dk 3,38 wybiera się do obwodów pracujących powyżej 5 GHz, gdzie każda nanosekunda opóźnienia ma znaczenie.
Jak dobrać laminat do zastosowania praktyczny poradnik
Dobór laminatu zaczyna się od trzech pytań: jakie obciążenia mechaniczne, jaka temperatura pracy i czy projekt wymaga wielowarstwowości. Odpowiedź na każde z nich zawęża pole wyboru o kilkadziesiąt pozycji katalogowych.
Do prototypu
Jednostronny FR4 o grubości 1,5 mm z folią miedzianą 35 µm w zupełności wystarczy do prototypów urządzeń pracujących poniżej 1 MHz. Taki laminat kosztuje 90-160 PLN za metr kwadratowy, tnie się go zwykłą piłą do metalu z tarczą z węglików spiekanych, a pył szklany łatwo zebrać odkurzaczem warsztatowym.
Do wysokich częstotliwości
Sygnały powyżej 1 GHz wymagają laminatów o niskim tangenscie strat (Df poniżej 0,01) i kontrolowanej impedancji. FR4 High-Tg sprawdza się do 3-4 GHz, powyżej tej granicy lepiej wybrać Rogers RO4003 lub PTFE. Mechanizm jest prosty: przy wyższych częstotliwościach pole elektryczne nie penetruje już całego przekroju ścieżki, a skupia się w cienkiej warstwie przy powierzchni materiał o niższym Df mniej ją tłumi.
Do gięcia i wysokich temperatur
Polyimid wytrzymuje 260°C przy lutowaniu rozpływowym i zgina się na promień 1 mm bez pękania. Stosuje się go w kamerach endoskopowych, czujnikach samochodowych pod maską i w każdym smartfonie (płytka główna spoczywa na taśmie polyimidowej połączonej z wyświetlaczem). Cena 850-1800 PLN/m² odzwierciedla kosztowniejszą obróbkę i niższą wydajność produkcji.
Checklista przed zakupem
- Projekt jednostronny czy dwustronny?
- Maksymalna temperatura pracy (zwykłe lutowanie 250°C, rozpływowe 260°C, automotive pod maską 150°C)?
- Częstotliwość sygnału (poniżej 1 MHz → FR4, 1-5 GHz → FR4 High-Tg, powyżej 5 GHz → Rogers)?
- Obciążenia mechaniczne (wibracje, gięcie)?
- Wymagana chropowatość powierzchni (HASL vs ENIG)?
- Normy (IPC-4101 dla PCB, PN-EN 438 dla laminatów dekoracyjnych)?
Kiedy nie stosować danego laminatu
FR4 nie nadaje się do układów RF pracujących powyżej 10 GHz ani do aplikacji wymagających gięcia w obu przypadkach sięgnij po polyimid lub Rogers. Laminatu dekoracyjnego HPL nie układaj na podłodze w strefach mokrych bez warstwy antypoślizgowej (współczynnik R10 wymaga dodatkowego posypania korundem), a LPL unikaj w pobliżu kuchenek i piekarników.
Najczęstsze błędy przy pracy z laminatem
Pierwszy grzech początkujących to cięcie FR4 bez odciągu pyłu. Włókno szklane w pyle ma średnicę 1-5 µm i jest klasyfikowane jako pył dłoniutki wnika głęboko do pęcherzyków płuc. Podczas cięcia piłą diamentową przy prędkości obrotowej 3000 obr/min wytwarza się około 0,8 g pyłu na minutę, co wymaga odciągu o wydajności co najmniej 150 m³/h.
Drugi błąd to brak soldermaski na padach SMD. Bez niej pasta lutownicza rozpływa się po całej ścieżce, tworząc mostki cynowe zwarające sąsiednie wyprowadzenia. Standard IPC-A-610 klasy 2 dopuszcza mostki do 25% szerokości pada tylko w specjalnych zastosowaniach klasa 3 (elektronika medyczna, lotnicza) zabrania ich całkowicie.
Trzeci problem to mylenie HPL i LPL przy wyborze blatu kuchennego. Kupujący widzi słowo „laminat" i zakłada identyczną odporność. Tymczasem LPL pod rondlem z wrzątkiem (100°C) wytrzymuje bez śladu, ale pod gorącym garnkiem prosto z płyty indukcyjnej (180°C) po 5 minutach pokazuje biały nalot, którego nie da się usunąć.
Czwarty, często pomijany problem to utylizacja odpadów. Laminaty fenolowe (HPL/LPL) nie nadają się do kompostowania, a spalanie ich w domowych piecach uwalnia fenol i formaldehyd. Zgodnie z europejskim katalogiem odpadów (EWC) klasyfikuje się je pod kodem 07 02 13 (odpady tworzyw sztucznych) i przekazuje wyspecjalizowanym zakładom recyklingu chemicznego.
Bezpieczeństwo pracy
Przy cięciu FR4 obowiązuje maska FFP3 (filtrowanie co najmniej 99% cząstek 0,3 µm), rękawice nitrylowe i okulary zamknięte. Pył szklany działa drażniąco na spojówki, a drobne odłamki miedzianej folii mogą zranić rogówkę. Lutowanie wykonuj w wentylowanym pomieszczeniu (minimum 5 wymian powietrza na godzinę), by stężenie oparów kalafonii nie przekroczyło 0,1 mg/m³ normatywu higienicznego obowiązującego w Polsce od 2018 roku.
Laminat towarzyszy na co dzień w kuchni, samochodzie, szpitalu i kieszeni, choć rzadko zdajemy sobie sprawę z jego obecności. Kluczem do trafnego wyboru pozostaje rozróżnienie dwóch światów: dekoracyjnego (HPL, LPL, kompaktowy, postformingowy) i technicznego (FR4, polyimid, Rogers). Pierwszy dobiera się do estetyki i warunków użytkowania, drugi do parametrów elektrycznych, mechanicznych i termicznych. Tabela porównawcza, checklista i znajomość norm IPC-4101 oraz PN-EN 438 pozwalają uniknąć kosztownych pomyłek, niezależnie od tego, czy projekt dotyczy blatu, czy wielowarstwowej płytki drukowanej.
