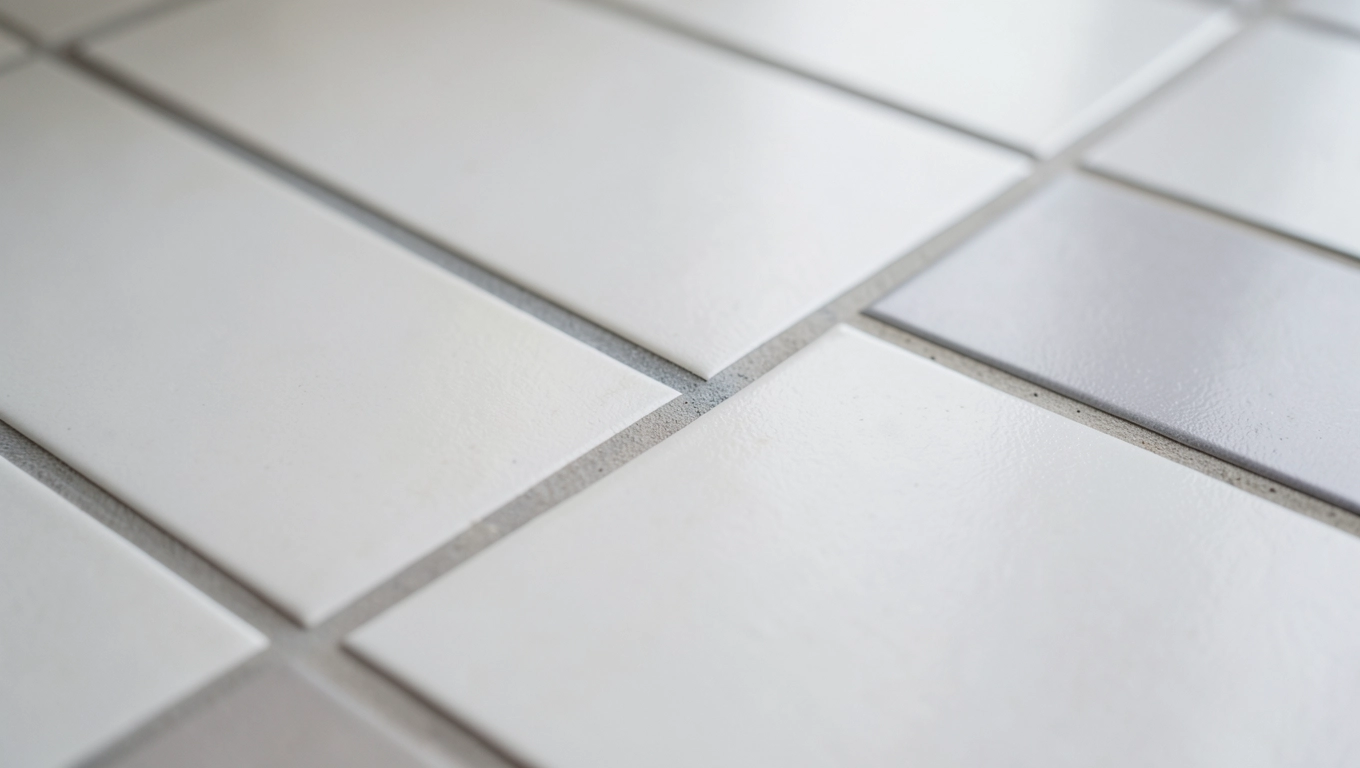

Czy fugi w łazience muszą się zgadzać? Linia, która łączy ścianę z podłogą

Wymiary nominalne a rzeczywiste płytek gdzie rodzi się błąd

Na pudełku widzisz 60 × 60 cm. Wierzysz, że podłoga i ściana zakończą się dokładnie na tej samej linii fugi. Tymczasem po ułożeniu okazuje się, że ostatnia płytka w rzędzie „ucieka" o kilka milimetrów i harmonia pryska. To nie fuszerka wykonawcy. To klasyczny efekt pracy z wymiarem, który w katalogu wygląda idealnie, a w realu ma swoją tolerancję.

• Wymiary nominalne a rzeczywiste płytek gdzie rodzi się błąd
• Dlaczego fugi się rozjeżdżają mimo rektyfikacji
• Jak łączyć fugi płytek krok po kroku bez kompensacji
• Kiedy odpuścić łączenie fug i sięgnąć po profil kompensacyjny
• Praktyczne rozwiązania i materiały co wybrać przy ogrzewaniu podłogowym
• Najczęstsze błędy wykonawców i jak ich uniknąć
• Checklist przed zakupem płytek pięć kroków, które oszczędzą remont

Producenci ceramicznych okładzin deklarują wymiar nominalny, ale każda partia produkcyjna mieści się w pewnym paśmie odchyłek, zwanym kalibrem. Norma PN-EN 14411 dopuszcza dla płytek rektyfikowanych tolerancję nawet ±0,5 mm przy długości boku do 60 cm. Przy większych formatach, jak 120 × 60 cm, to pasmo rośnie do ±2 mm, a w partiach nierektyfikowanych potrafi sięgnąć ±1,5% wymiaru nominalnego.

Kaliber producent oznacza na opakowaniu dwucyfrowym kodem, na przykład W1 czy 06. Oznacza on przedział w milimetrach, w jakim mieści się realny wymiar płytki z danej palety. Kupując ściany i podłogę z różnych serii albo od różnych dostawców, możesz nieświadomie zestawić kaliber W1 z kalibrem W3 różnica sięgnie wtedy nawet 4 mm na każdym boku.

Rektyfikacja obcina boki płytki maszynowo po wypaleniu, dzięki czemu tolerancja jest ciaśniejsza niż przy krawędziach naturalnych. Nie oznacza to jednak, że wszystkie rektyfikowane płytki jednego nominalu są identyczne. Dwie palety z różnych wypałów mogą się różnić o ułamki milimetra, które kumulują się z każdą kolejną sztuką w rzędzie.

Przeliczanie z katalogu nie wystarczy, bo katalog podaje ideał. W łazience liczy się wymiar rzeczywisty po wyjęciu z pudełka i zmierzeniu suwmiarką. Dlatego przed zakupem zawsze warto zobaczyć konkretną paletę, a nie tylko wzornik w salonie.

Tabela realnych odchyłek wymiarów

Liczby w ostatniej kolumnie pokazują akumulację błędu na odcinku jednego metra. Im dłuższa ściana, tym bardziej ten ułamek przekłada się na widoczne przesunięcie linii fugi w narożniku.

Dlaczego fugi się rozjeżdżają mimo rektyfikacji

Pięć metrów ściany i pięć metrów podłogi w łazience to niewiele. Ale przy nominale 60 × 60 cm i odchyłce 0,3 mm na płytkę mnożysz tę wartość przez osiem sztuk w rzędzie. Na końcu rzędu odchyłka wynosi 2,4 mm. Dodaj do tego drugą oś, drugą ścianę, klej o różnej grubości i podłoże, które nie jest idealnie płaskie i masz przepis na rozjechaną fugę.

Akumulacja błędów działa jak procent składany. Każda płytka „przesuwa" się od swojego idealnego położenia o ułamek milimetra. Po dziesięciu sztukach w rzędzie ten ułamek zamienia się w kilka milimetrów. Po dwudziestu w centymetr, który widać gołym okiem.

Różnica kalibrów między ścianą a podłogą to druga, równie częsta przyczyna rozjechania. Kupiłeś ścianę z jednej dostawy, podłogę z drugiej, obie rektyfikowane, obie 60 × 60 a mimo to linia fug w narożniku „skacze". Powód jest prozaiczny: kaliber W1 na ścianie, kaliber W2 na podłodze, różnica 1 mm na każdym boku. Na pierwszej płytce niewidoczne, na dziesiątej wyraźne.

Brak dylatacji obwodowej potęguje efekt. W łazienkach norma PN-EN 13888 wymaga szczeliny obwodowej przy ścianie o szerokości co najmniej 5 mm, wypełnionej trwale elastycznym materiałem. Bez niej płytki „napierają" na siebie przy zmianach temperatury i wilgotności, a fuga w narożniku zaczyna pękać i rozchodzić się w ciągu kilku miesięcy.

Nierówne podłoże i zbyt gruba warstwa kleju działają jak cichy sabotażysta. Klej o grubości 8 mm w jednym miejscu i 12 mm w drugim to różnica 4 mm, która przekłada się na pozycję płytki względem sąsiadów. Na pierwszym metrze widać ją minimalnie. Na piątym metrze wyraźnie.

Jak łączyć fugi płytek krok po kroku bez kompensacji

Łączenie fug w jednej linii między ścianą a podłogą jest możliwe bez żadnych profili kompensacyjnych pod warunkiem, że formaty płytek mają wspólny moduł. Najprościej: ściana 30 × 60 cm, podłoga 60 × 60 cm. Modułem jest 30 cm, bo szerokość płytki ściennej równa się połowie boku płytki podłogowej.

Pierwszy krok to suchy montaż. Układasz po trzy płytki z każdej serii na równej powierzchni, dosuwasz do siebie krawędziami i przykładasz linijkę. Jeśli przejście między jedną a drugą płytką jest niewidoczne, masz wspólny moduł w praktyce, nie tylko w teorii.

Drugi krok to wyznaczenie punktu startowego. Zaczynasz od środka ściany, bo w narożnikach zawsze wychodzą docinki. Układasz pierwszą płytkę ścienną tak, aby jej dolna krawędź pokrywała się z krawędzią płytki podłogowej. Linia fugi biegnie wtedy pionowo przez całą wysokość ściany, a w narożniku przechodzi w fugę poziomą.

Trzeci krok to kontrola co trzy rzędy. Mierzysz odległość od krawędzi płytki podłogowej do ściany, potem od tej samej krawędzi do ściany po ułożeniu kolejnych trzech rzędów. Różnica większa niż 1 mm na metrze to sygnał, że kumulacja odchyłek wymaga korekty grubości spoiny.

Czwarty krok to fugowanie elastyczną masą w narożniku. Spoina w miejscu styku ściany z podłogą musi mieć szerokość minimum 3 mm i być wypełniona fugą klasy CG2 WA zgodnie z normą PN-EN 13888. Mniejsza szerokość nie przeniesie naprężeń termicznych i popęka w ciągu roku.

Kiedy nie łączyć fug bez kompensacji

• Formaty bez wspólnego modułu (np. 40 × 120 cm ściana, 60 × 60 cm podłoga).
• Różnica kalibrów ściany i podłogi powyżej 1,5 mm.
• Długość ściany przekraczająca 4 m bez dylatacji pośredniej.
• Ogrzewanie podłogowe pracujące w trybie wysokich temperatur.

Kiedy odpuścić łączenie fug i sięgnąć po profil kompensacyjny

Czasem próba łączenia fug to walka z wiatrakami. Formaty płytek nie mają wspólnego modułu, kalibry się różnią, a ściana ma ponad cztery metry bez dylatacji. W takiej sytuacji zamiast walczyć o perfekcyjną linię, lepiej rozwiązać problem świadomie profilem kompensacyjnym.

Profil kompensacyjny to metalowy lub PVC element, który przejmuje różnicę wymiarów między ścianą a podłogą. Montuje się go w narożniku przed ułożeniem ostatniego rzędu płytek podłogowych lub w trakcie układania ściany, w zależności od konstrukcji profilu. Szerokość profilu zaczyna się od 6 mm, a w razie potrzeby sięga nawet 25 mm.

Zastosowanie listwy progowej działa na tej samej zasadzie co dylatacja, tyle że w narożniku ściana-podłoga. Listwa przejmuje ruchy termiczne okładziny i maskuje ewentualne rozjechanie fug. Z punktu widzenia fizyki budowli to najbezpieczniejsze rozwiązanie, bo eliminuje naprężenia w spoinie narożnej.

Fugowanie elastycznymi masami w narożniku o szerokości minimum 5 mm to alternatywa dla profilu, stosowana w aranżacjach minimalistycznych, gdzie listwa byłaby widoczna. Masa poliuretanowa lub silikonowa sanitarna przejmuje ruchy do 25% swojej szerokości, więc 5 mm spoiny kompensuje ruch okładziny nawet o 1,25 mm. To wystarczy w typowej łazience.

Cięcie płytek startowych pozwala skompensować drobne różnice bez profilu. Kiedy po ułożeniu trzech rzędów widzisz, że fuga „ucieka" o 2 mm, docinasz pierwszą płytkę kolejnego rzędu o 2 mm węższą. Powstałą szczelinę wyrównujesz fugą szerszą o 1 mm po każdej stronie ludzkie oko tego nie wychwyci.

Praktyczne rozwiązania i materiały co wybrać przy ogrzewaniu podłogowym

Ogrzewanie podłogowe zmienia reguły gry. Płytki pracują w szerszym zakresie temperatur, a każdy cykl grzania i stygnięcia przesuwa okładzinę o ułamki milimetrów. W takiej łazience zwykła fuga cementowa w narożniku popęka w ciągu pierwszego sezonu grzewczego.

Masa fugowa klasy CG2 WA z dodatkiem żywic elastycznych to absolutne minimum przy ogrzewaniu podłogowym. Spoina musi absorbować ruchy termiczne i jednocześnie zachować przyczepność do krawędzi płytek. Fugowanie wykonujesz w temperaturze pokojowej 18-22°C, bo zbyt niska temperatura powoduje zbyt szybkie wiązanie i mikropęknięcia.

Silikon sanitarny z atestem do pomieszczeń mokrych sprawdza się w narożnikach ściana-ściana i ściana-podłoga. Musi mieć odczyn pH neutralny i zawierać środki grzybobójcze, bo w łazience bez nich pojawi się czarny nalot w ciągu kilku tygodni. Silikon aplikujesz po pełnym związaniu fugi, zwykle po 24 godzinach.

Profile kompensacyjne ze stali nierdzewnej lub aluminium anodowanego są trwalsze niż listwy PVC, ale droższe. Przy łazience 8 m² różnica w kosztach to około 200-400 PLN za komplet, a żywotność rośnie z 10 do 25 lat. W strefie prysznica warto sięgnąć po profile z wkładem EPDM, które uszczelniają styk.

Porównanie rozwiązań narożnych

Najczęstsze błędy wykonawców i jak ich uniknąć

Brak suchego montażu przed klejeniem. Wykonawca od razu nakłada klej i układa płytki, bo „widać, że pasują". Bez próby suchej nie wiesz, czy kalibry się zgadzają w praktyce, a rozjechanie wychodzi dopiero przy ostatniej płytce w rzędzie.

Mieszanie partii płytek z różnych palet bez sprawdzenia kalibru. Nawet ten sam model płytki z różnych dostaw może mieć inny kaliber. Jeśli paleta z salonu ma W1, a dostawa z magazynu W3, różnica wyniesie 2 mm i linia fugi „skoczy" w narożniku.

Układanie płytek podłogowych bez dylatacji obwodowej przy ścianie. Norma PN-EN 13888 wymaga szczeliny 5-8 mm przy ścianie, ale wielu wykonawców dosuwa płytki na styk. Efekt: po pierwszym sezonie grzewczym płytki „wciskają" się w ścianę, a fuga w narożniku pęka.

Grubość kleju większa niż 10 mm na całej powierzchni. Norma dopuszcza warstwę do 5 mm dla kleju cienkowarstwowego i do 15 mm dla średniowarstwowego. Grubsza warstwa kurczy się nierównomiernie podczas wiązania i przesuwa płytki względem siebie.

Fugowanie w pełnym słońcu lub przy otwartym oknie. Fuga cementowa wiąże zbyt szybko przy przeciągu i temperaturze powyżej 25°C. Powstają mikropęknięcia, które po roku zamieniają się w widoczne rysy w narożnikach.

Brak przerw dylatacyjnych przy ścianach dłuższych niż 4 m. W dużych łazienkach płytki potrzebują dylatacji pośredniej co 4-5 m. Bez niej akumulacja naprężeń termicznych rozsadza fugę w narożniku wewnętrznym.

Użycie zwykłej fugi cementowej zamiast elastycznej w strefie prysznica. Woda przenika w mikropory zwykłej fugi, wypłukuje ją i po kilku miesiącach fuga w narożniku zaczyna się kruszyć. W strefie mokrej zawsze stosuj fugę klasy CG2 WA lub silikon sanitarny.

Checklist przed zakupem płytek pięć kroków, które oszczędzą remont

Zmierz trzy płytki z palety suwmiarką. Weź wymiary w trzech miejscach każdej płytki przy krawędzi, na środku, przy drugiej krawędzi. Jeśli różnica między minimalnym a maksymalnym wymiarem przekracza 0,4 mm, partia ma rozrzut kalibru.

Sprawdź oznaczenie kalibru na opakowaniu. Porównaj kod kalibru ściany z kodem kalibru podłogi. Jeśli są różne, poproś w salonie o wymianę na partię z tym samym kodem albo świadomie zaakceptuj różnicę.

Porównaj ścianę z podłogą pod suchym montażu. Wyjmij po dwie płytki z każdej serii, ułóż na równej posadzce i dosuń krawędziami. Sprawdź linijką przejście między nimi. Jeśli „skacze", szukaj innego zestawienia.

Kup dziesięć procent zapasu. Przy formatach 60 × 60 cm i większych norma zakłada 8% zapasu na docinki, ale przy próbie łączenia fug warto mieć dodatkowe 2% na ewentualną rekompensatę cięcia startowego.

Zapytaj o partię produkcyjną. Ten sam model płytki z różnych wypałów może mieć minimalnie inny odcień i kaliber. Numer partii na opakowaniu powinien być identyczny dla ściany i podłogi, jeśli zależy ci na jednolitości.

Łączenie fug ściana-podłoga jest możliwe, ale wymaga wspólnego modułu formatów i zgodnych kalibrów. Różnica 3 mm w narożniku jest niezauważalna przy szerokości spoiny 4 mm, różnica 5 mm wymaga już profilu kompensacyjnego lub szerszej fugi elastycznej.

Suchy montaż i pomiar suwmiarką przed zakupem to dwie czynności, które oddzielają udany remont od kosztownych poprawek. Kaliber na opakowaniu, oznaczenie partii produkcyjnej i 10% zapasu to detale, o których pamiętają tylko doświadczeni wykonawcy.

Dylatacja obwodowa i fuga elastyczna klasy CG2 WA to nie dodatki, tylko wymogi normy PN-EN 14411 i PN-EN 13888. Bez nich nawet perfekcyjnie połączone fugi rozjadą się w ciągu dwóch-trzech sezonów grzewczych.

Jeśli planujesz remont łazienki i masz pytania o konkretne formaty płytek, kalibry albo dobór profilu kompensacyjnego do swojego metrażu, zostaw komentarz pod artykułem. Im więcej szczegółów podasz (wymiary ścian, typ ogrzewania, model płytek), tym dokładniejszą odpowiedź dostaniesz.

Źródła i normy

• PN-EN 14411 Płytki ceramiczne prasowane na sucho i ekstrudowane. Definicje, klasyfikacja, właściwości i ocena zgodności.
• PN-EN 13888 Zaprawy do spoinowania płytek. Definicje i wymagania techniczne.
• Katalogi techniczne producentów płytek ceramicznych sekcja „Kaliber i tolerancje wymiarowe".
• Warunki techniczne wykonania i odbioru robót budowlanych część B: Roboty wykończeniowe, ITB Warszawa.
