Styropian na piankę bez kołków? Sprawdź, czy to bezpieczne rozwiązanie
Patrzysz właśnie na świeżo przyklejone płyty i słowa ekipy „klejone na piankę, trzymają jak skała" kołaczą w głowie razem z pytaniem, czy to wystarczy. Krótka odpowiedź brzmi: to zależy od budynku, podłoża i grubości styropianu. Jedna piętrowa forma stoi latami wyłącznie na kleju, przy drugiej wiatr zrywa warstwę po trzech zimach. W dalszej części znajdziesz realne kryteria, a nie domysły, które krążą po forach.
- Kiedy można odpuścić kołkowanie styropianu
- Kiedy kołki do styropianu są obowiązkowe
- Ile kołków na m² styropianu przyjmować
- Co robić, gdy styropian jest już bez kołków
Kiedy można odpuścić kołkowanie styropianu
Polska praktyka budowlana, poparta wytycznymi Instytutu Techniki Budowlanej, pozwala rezygnować z łączników mechanicznych tylko w ściśle określonych sytuacjach. Pierwszy warunek to wysokość budynku do 12 metrów, czyli mniej więcej trzy pełne kondygnacje. Powyżej tej granicy siły ssące wiatru rosną tak znacząco, że sama spoina klejowa przestaje wystarczać.
Drugi warunek dotyczy jakości podłoża. Mur musi być nośny, suchy, oczyszczony z luźnych fragmentów i starych powłok. Betr komórkowy, cegła pełna, silka czy beton wylewany spełniają ten wymóg bez problemu. Mury z resztkami starego tynku albo pylące powierzchnie dyskwalifikują sam klej, niezależnie od jego marki.

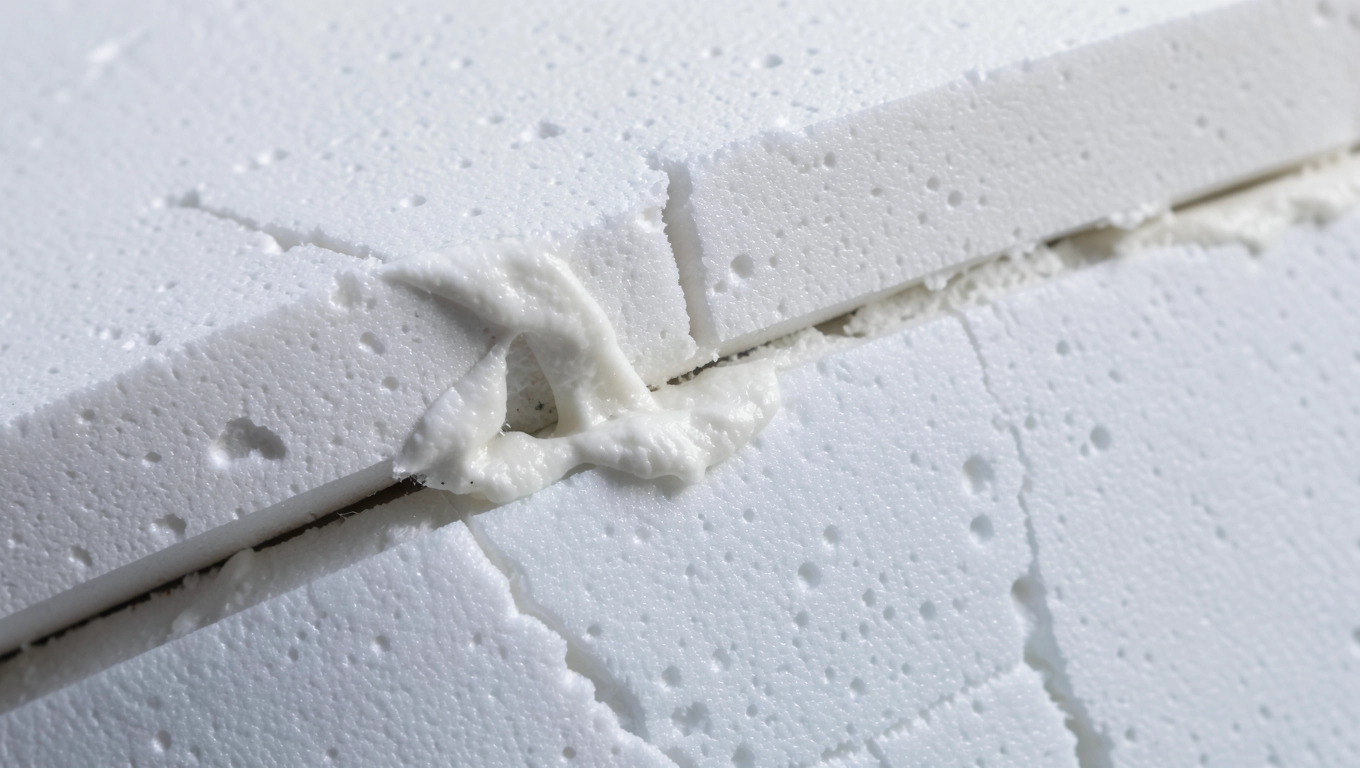

Styropian klejony na piankę - kiedy to wystarczy
Pianka poliuretanowa daje szybki montaż i brak mostków termicznych w spoinie, ale jej nośność zależy od przyczepności do podłoża. Jeśli mur jest gładki, chłonny i odtłuszczony, a płyty mają grubość do 12-15 cm, sam klej z pianką utrzymuje ciężar własny elewacji bez problemu. Przy 20 cm styropianu grafitowego ciężar rośnie do około 5-6 kg na metr kwadratowy, zaczyna się robić poważnie.
Trzecia sprawa to procent styku płyty z podłożem. Przy metodzie bezkołkowej wymaga się minimum 60% powierzchni kontaktu, co oznacza nakładanie kleju na cały obwód płyty i w placki. Przy metodzie kołkowej dopuszczalne jest 40%, bo łączniki mechaniczne przejmują część obciążenia.
Ostatnim elementem jest rodzaj zastosowanego spoiwa. Klasyczna zaprawa klejowo-szpachlowa (na przykład do ociepleń metodą lekką mokrą ETICS) po związaniu tworzy sztywną, paroprzepuszczalną spoinę. Pianka niskoprężna pod pistoliet sprawdza się w domach energooszczędnych, gdzie każdy mostek termiczny ma znaczenie, ale wymaga precyzji przy nakładaniu pasmów w odstępach co 3-4 cm.
Jeśli ekipa użyła pistoletu do pianki, poproś ją o zerwanie jednej płyty i obejrzenie spodu. Pełne pokrycie bez dziur i pustych miejsc to sygnał, że montaż został wykonany prawidłowo.
Kiedy kołki do styropianu są obowiązkowe
Istnieje pięć klasycznych sytuacji, w których kołkowanie przechodzi z kategorii zalecenia do kategorii obowiązku. Pierwsza, najbardziej oczywista, to budynki wyższe niż 12 metrów. W takich obiektach Instrukcja ITB nr 447/2009 oraz Warunki Techniczne 2022 wprost wymagają łączników mechanicznych ze względu na parcie i ssanie wiatru, które potrafi przekroczyć 1 kN/m².
Słabe podłoże i termomodernizacja
Druga sytuacja to podłoże nierówne lub słabej jakości. Kiedy mur ma odchyłki powyżej 1 cm na metrze, klej nakłada się grubszą warstwą, żeby wyrównać płaszczyznę. Gruba warstwa spoiwa pracuje inaczej niż cienka, a pewność mocowania spada. Kołki przejmują wtedy rolę głównego elementu nośnego.
Trzecia kategoria to termomodernizacja starych budynków, zwłaszcza tych z wielkiej płyty albo z murem z lat 60. i 70. Warstwa pierwotnego tynku, resztki farby i zmęczony materiał ściany po prostu nie dają gwarancji przyczepności. Kołkowanie eliminuje ryzyko, że cały system ETICS odejdzie w jednej płycie.
Czwarta, łatwa do przeoczenia, to strefa cokołowa i narożniki budynku. Nawet w niskim domu te miejsca są zawsze dodatkowo kołkowane, niezależnie od reszty elewacji. Chodzi o zwiększone naprężenia termiczne, uderzenia mechaniczne, bliskość gruntu i intensywniejsze ssanie wiatru.
Piąta sytuacja to użycie cięższego materiału izolacyjnego. Styropian grafitowy o grubości 20 cm waży swoje, wełna mineralna jeszcze więcej. Bez kołków taka elewacja zaczyna „osiadać" już po dwóch sezonach grzewczych w wyniku powtarzających się cykli zamrażania i rozmrażania.
Ile kołków na m² styropianu przyjmować
Norma polska i wytyczne producentów systemów ETICS mówią o konkretnych liczbach, zależnych od strefy elewacji. Strefa środkowa, czyli wnętrze ściany, potrzebuje zwykle 4-6 łączników na metr kwadratowy. Strefa brzegowa, czyli pas o szerokości jednego metra od narożnika budynku, wymaga 8 sztuk, a cokoły nawet 10-12.
| Wysokość budynku | Strefa środkowa | Strefa brzegowa | Cokół |
|---|---|---|---|
| do 8 m | 4 kołki/m² | 6 kołków/m² | 8 kołków/m² |
| 8-12 m | 6 kołków/m² | 8 kołków/m² | 10 kołków/m² |
| 12-20 m | 7-8 kołków/m² | 10 kołków/m² | 12 kołków/m² |
| powyżej 20 m | 8-10 kołków/m² | 12 kołków/m² | 14 kołków/m² |
Rodzaje kołków i schemat rozmieszczenia
Na rynku królują dwa typy łączników. Kołki z trzpieniem plastikowym (poliamidowym) sprawdzają się w murach z betonu komórkowego i cegły, bo mają niższy współczynnik przewodzenia ciepła. Kołki z trzpieniem stalowym, z plastikową główką eliminującą mostek termiczny, idą w betr lity, silkę i każde podłoże, gdzie liczy się siła wyrywająca.
Głębokość zakotwienia w ścianie nośnej to minimum 6 cm dla betonu, 5 cm dla cegły pełnej i 8 cm dla betonu komórkowego. Kołek wchodzi w styropian na 2-3 cm, nie głębiej, żeby nie robić niepotrzebnego mostka. Otwór wierci się wiertłem o średnicy równej trzpieniowi, bez udaru na gazobetonie.
Rozmieszczenie kołków ma dwa klasyczne schematy. Litera T to układ prosty, w którym każda płyta ma kołki w narożnikach i na środku dłuższego boku. Litera W dodaje kołki wzdłuż krótszych krawędzi, dając gęstsze pokrycie i lepsze przenoszenie obciążeń. Przy standardowym budynku jednorodzinnym wystarcza schemat T, przy wyższym lepiej przejść na W.
Najczęstsze błędy przy kołkowaniu styropianu
Przeliczenie kołków na metr kwadratowy to dopiero połowa sukcesu. Równie ważne jest prawidłowe osadzenie. Pęknięty kołek wynika z udaru wiertarki przy zbyt twardym materiale, na przykład w starym murze z kamienia łamanego. Brak dociągnięcia talerzyka do płyty powoduje, że pod wyprawą zostaje pustka, w którą wchodzi woda. Zbyt głębokie wkręcenie tworzy wgłębienie, w którym zbiera się woda i pojawia się przebarwienie.
Zbyt mocne wciśnięcie talerzyka w styropian przerywa ciągłość warstwy zbrojonej i tworzy punkt zwiększonego naprężenia. Pierwsza zima zamarzania wody w takim miejscu potrafi odspoić wierzchnią warstwę tynku.
Mostek termiczny w kołku z gołym trzpieniem metalowym to problem starych realizacji. Nowoczesne łączniki mają główkę z przerwaną mostkowo, ale warto to sprawdzić przed zakupem. Główka klasy A powinna mieć współczynnik chi (χ) poniżej 0,002 W/K, potwierdzony badaniami ETA.
Co robić, gdy styropian jest już bez kołków
Najpierw kontrola, potem decyzja. Opukiwanie płyt gumowym młotkiem daje pierwszą odpowiedź. Głuchy dźwięk oznacza odspojenie, wyraźny świadczy o dobrym kontakcie z murem. Wszelkie pęknięcia siatki w narożnikach okien, odpadnięte kawałki tynku albo widoczne wybrzuszenia to sygnał, że czas działać.
Dokotwienie polega na nawierceniu otworu przez istniejącą warstwę, wprowadzeniu kołka i dokręceniu talerzyka. Robi się to od zewnątrz, przez tynk, choć wymaga późniejszego zatarcia i malowania. W praktyce oznacza to konieczność zdjęcia wierzchniej warstwy wykończeniowej na tym fragmencie elewacji.
Koszt takiej operacji to 80-150 zł za metr kwadratowy, zależnie od regionu i zakresu. Dla porównania prawidłowe kołkowanie na etapie budowy kosztuje 25-40 zł/m². Naprawa wychodzi więc dwu-, trzykrotnie drożej, nie licząc logistyki rusztowań i pracy po fakcie.
Checklista inwestora w 8 pytań
- Czy budynek ma do 12 m wysokości? Jeśli nie, kołki obowiązkowe.
- Czy podłoże jest równe, suche i nośne bez luźnych tynków? Jeśli nie, kołki obowiązkowe.
- Czy to termomodernizacja starego budynku? Jeśli tak, kołki obowiązkowe.
- Czy grubość styropianu przekracza 15 cm? Jeśli tak, kołki wskazane.
- Czy strefa cokołowa i narożniki mają dodatkowe mocowanie? Jeśli nie, uzupełnij.
- Czy ekipa użyła pistoletu do pianki z pełnym pokryciem płyty? Sprawdź wzrokowo.
- Czy producent systemu ETICS dopuszcza metodę bezkołkową w Twojej sytuacji? Sprawdź w aprobacie.
- Czy wykonawca udziela gwarancji bez kołków na całą elewację? Bez pisemnej, omijaj.
System ETICS bez kołkowania działa i ma sens, ale tylko w niskim budynku, na zdrowym murze, z równej fakturze grubością do 12 cm. Wszystko inne to gra, w której stawką jest elewacja za kilkadziesiąt tysięcy złotych. Zanim zapłacisz ekipie, poproś o protokół z liczbą kołków na metr kwadratowy i zgodę producenta systemu na wybraną metodę. Te dwa dokumenty załatwiają spór, zanim się zacznie.
Źródła danych: Instrukcja ITB nr 447/2009 dotycząca ocieplania ścian zewnętrznych, Katalog ITB „Warunki techniczne wykonania i odbioru robót budowlanych. Część C: Zabezpieczenia i izolacje", Zeszyt 1, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm., obowiązujące WT 2021/2022), norma PN-EN 13499 „Wyroby do izolacji cieplnej w budownictwie. Zewnętrzne systemy ocieplania ścian z wyprawą tynkarską na styropianie", wytyczne Europejskiej Organizacji Technicznej EAD 040083-00-0404 dla systemów ETICS, materiały informacyjne producentów systemów ociepleń dostępne na ich stronach internetowych (itb.pl, unikod.pl, gunia-transport.pl).
