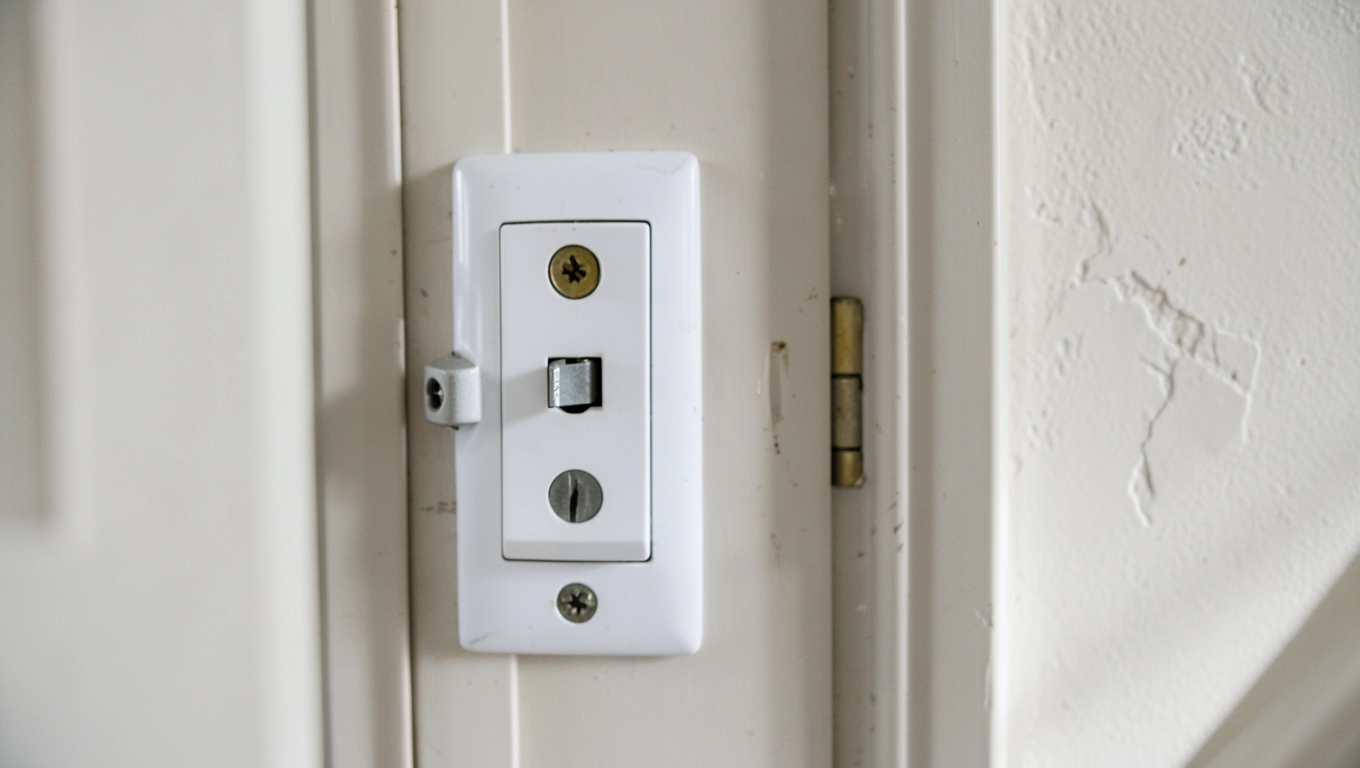

Wyłącznik schodowy a zwykły – co je naprawdę różni?

Wyłącznik schodowy różni się od zwykłego przede wszystkim liczbą zacisków i sposobem przełączania obwodu, co pozwala zapalać oraz gasić jedną lampę z dwóch różnych miejsc. Przy standardowym osprzęcie prąd do żarówki płynie lub nie płynie w zależności od pozycji jednego przycisku, natomiast przy schodowym mechanizm posiada dwa wyjścia, między którymi przełącza się wewnętrzny styk. Wystarczy wejść do długiego korytarza, żeby natychmiast zrozumieć, dlaczego ktoś w ogóle wymyślił takie rozwiązanie.

• Jak działa wyłącznik schodowy i do czego służy
• Schemat podłączenia wyłącznika schodowego krok po kroku
• Wyłącznik schodowy pojedynczy, podwójny czy krzyżowy który wybrać?
• Wyłącznik schodowy zewnętrzny IP44 do klatki schodowej
• Inteligentny wyłącznik schodowy Wi-Fi i dotykowy nowoczesna alternatywa
• Najczęstsze pytania

Jak działa wyłącznik schodowy i do czego służy

Serce zwykłego łącznika to jeden ruchomy styk, który w pozycji „on" łączy przewód fazowy z odbiornikiem, a w pozycji „off" rozwiera obwód. Prosta dźwignia, dwa stany, żadnej filozofii. Wyłącznik schodowy ma w środku nieco więcej metalu: jeden wspólny zacisk (oznaczany literą L) oraz dwa zaciski wyjściowe (oznaczane 1 i 2), między którymi przestawia się mostek. W efekcie w obu skrajnych położeniach obwód zostaje zamknięty, tyle że za każdym razem inną drogą.

Dwa takie łączniki, połączone ze sobą dwoma przewodami zwanymi „podróżnymi", tworzą układ zwierny, w którym światło zapala się niezależnie od pozycji obu manipulatorów. Prąd płynie od fazy, przez jeden z dwóch wyłączników, dalej tym samym przewodem podróżnym do drugiego łącznika, potem wraca do lampy. Zmiana pozycji dowolnego z nich powoduje, że obwód albo się zwiera, albo rozwiera. Ten mechanizm działa od ponad stu lat i wciąż pozostaje najtańszy w produkcji.

Praktyczne zastosowania obejmują przede wszystkim klatki schodowe, długie korytarze, sypialnie z wejściem z dwóch stron oraz pokoje z antresolą. Równie dobrze sprawdza się w garażu, jeśli wejście do niego prowadzi zarówno z domu, jak i z ogrodu. W domu o powierzchni około 120 m² zwykle montuje się od 4 do 8 takich punktów sterowania. Realna oszczędność polega nie na rachunku za prąd, lecz na wygodzie: nie trzeba wracać ciemnym korytarzem, żeby zgasić światło.

Z perspektywy instalatora, który wykonał kilkaset takich montaży, różnica w pracy jest minimalna. Puszka musi być nieco głębsza, bo wewnątrz lądują trzy przewody zamiast dwóch, a kable podróżne wymagają dodatkowego prowadzenia w ścianie. W nowym budynku to żaden problem, bo trasy rysuje się na etapie projektu. Przy remoncie starego mieszkania trzeba czasem kuć bruzdy lub korzystać z listew przypodłogowych, co podnosi koszt robocizny.

Checklist: czy potrzebujesz łącznika schodowego

• Czy to samo światło ma być zapalane z dwóch końców pomieszczenia? Tak/Nie
• Czy między tymi miejscami nie da się poprowadzić tradycyjnej instalacji z jednym punktem? Tak/Nie
• Czy z korytarza korzystają dzieci, osoby starsze lub nocą wracający domownicy? Tak/Nie
• Czy pomieszczenie ma więcej niż jedno wejście (np. sypialnia z drzwiami i przejściem do łazienki)? Tak/Nie
• Czy planujesz w przyszłości rozbudowę o trzeci punkt sterowania? Tak/Nie

Jeśli choćby trzy odpowiedzi brzmią „tak", schodowy okaże się trafnym wyborem. Przy dwóch „tak" warto rozważyć, czy wygoda uzasadnia wyższy koszt okablowania.

Porównanie techniczne: zwykły vs schodowy

Schemat podłączenia wyłącznika schodowego krok po kroku

Na schemacie poniżej faza (przewód brązowy) wchodzi na zacisk L pierwszego łącznika, a z jego zacisków 1 i 2 wychodzą dwa przewody podróżne (czarny i szary). Te same dwa przewody docierają do zacisków 1 i 2 drugiego łącznika schodowego, a z jego zacisku L wychodzi przewód neutralny zasilający lampę. Wspólny przewód ochronny (żółto-zielony) łączy puszkę lampy bezpośrednio z rozdzielni, z pominięciem łączników.

FAZA (L) ────┐
             │
   ┌─────────┴─────────┐    podróżne    ┌─────────┴─────────┐
   │  ŁĄCZNIK A        │  ════════════  │  ŁĄCZNIK B        │
   │  L → 1 / L → 2    │  ════════════  │  1 → L  /  2 → L  │
   └─────────┬─────────┘                └─────────┬─────────┘
             │                                    │
             └────────── przewód do lampy ────────┘
                              │
                            [ ? ]
                              │
                          NEUTRALNY (N)

Przed rozpoczęciem pracy trzzy elementy są bezwzględnie obowiązkowe. Po pierwsze, wyłączony bezpiecznik obwodu w rozdzielni oraz sprawdzone próbnikiem napięcia brak fazy na przewodach. Po drugie, śrubokręt z izolowaną rękojeścią i szczękami VDE 1000 V. Po trzecie, zdjęcia z prawidłowo oznaczonymi przewodami, jeśli w puszce panuje bałagan po poprzednim właścicielu.

Uwaga: każde podłączenie wyłącznika schodowego wymaga wyłączenia napięcia w obwodzie. Nawet doświadczeni elektrycy nie omijają tej zasady, bo błędne dotknięcie przewodu fazowego kończy się porażeniem, a w najgorszym razie pożarem. Normy PN-HD 60364 oraz PN-EN 60669-1 traktują ten obowiązek jako bezwzględny.

Typowa procedura montażu trwa od 20 do 40 minut na punkt, w zależności od stanu instalacji. Najpierw wprowadza się kable do puszki, zostawiając 10-12 cm zapasu. Potem ściąga się izolację na odcinku 8-10 mm, podłącza przewody pod zaciski śrubowe lub sprężynowe i delikatnie układa mechanizm w puszce. Na koniec ramka i klawisz, włączenie bezpiecznika, test wszystkich kombinacji. Proste, ale wymaga precyzji.

Koszty montażu i materiałów

Dla domu 120 m² z czterema punktami schodowymi łączny koszt oscyluje między 900 a 2200 zł, w zależności od regionu i stanu instalacji. W nowym budynku mieszczącym się w stanie deweloperskim cena spada do dolnej granicy, bo trasy kablowe planuje się od razu.

Wyłącznik schodowy pojedynczy, podwójny czy krzyżowy który wybrać?

Łącznik schodowy pojedynczy obsługuje jedną lampę lub jeden obwód z dwóch miejsc, co zaspokaja większość potrzeb domowych. Wersja podwójna umieszcza w jednej obudowie dwa niezależne mechanizmy schodowe, pozwalając sterować dwoma różnymi lampami z dwóch punktów jednocześnie. Przydaje się w dużych salonach z kilkoma żyrandolami albo w piwnicy z kilkoma niezależnymi sekcjami oświetlenia.

Łącznik krzyżowy pojawia się tam, gdzie potrzeba trzeciego, czwartego lub piątego punktu sterowania. Jego wnętrze zawiera cztery zaciski wyjściowe plus jeden wspólny, a mechanizm działa jak skrzyżowanie: prąd wchodzi na jedną parę zacisków i wychodzi drugą parą, w zależności od pozycji dźwigni. Pomiędzy dwoma schodowymi zawsze wstawia się krzyżowe, a za nim kolejne krzyżowe, jeśli punktów jest więcej. W praktyce rzadko montuje się więcej niż cztery punkty, bo obsługa staje się myląca.

Porównanie trzech typów

Krzyżowy nie zastępuje schodowego, lecz go uzupełnia. Typowy schemat trzypunktowy wygląda tak: schodowy A krzyżowy schodowy B, połączone czterema przewodami. Każdy krzyżowy dodaje jeden punkt sterowania. Przy czterech punktach wstawia się dwa krzyżowe między schodowymi, a okablowanie robi się bardziej rozbudowane. Dlatego przy kilku miejscach warto rozważyć system inteligentny, który eliminuje plątaninę kabli.

Nie warto stosować krzyżowego w miejscach, gdzie wystarczą dwa punkty. Mechanizm jest droższy od schodowego, a samo podłączenie zajmuje więcej czasu. Podobnie podwójny łącznik schodowy mija się z celem, jeśli w pomieszczeniu wisi jedna lampa.

Wyłącznik schodowy zewnętrzny IP44 do klatki schodowej

Klatka schodowa, nieogrzewany garaż, altana ogrodowa czy wejście do budynku gospodarczego to środowiska, w których wilgoć, kurz i skrajne temperatury atakują osprzęt bez litości. Norma PN-EN 60529 definiuje klasy szczelności IP (Ingress Protection) w sposób, który warto zapamiętać. IP44 chroni przed bryzgami wody z dowolnego kierunku oraz ciałami stałymi większymi niż 1 mm. IP55 dodaje odporność na strumień wody i pyłoszczelność. IP65 wytrzymuje chwilowe zanurzenie i całkowite zapylenie.

Kiedy stosować daną klasę

Na zewnątrz budynku, gdzie łącznik narażony jest na deszcz i mróz, IP44 to absolutne minimum. Obudowa musi posiadać uszczelkę na ramce i elastyczny klawisz, a przewód wchodzi przez dławik kablowy, nie luzem. Montaż w miejscu zadaszonym, np. pod balkonem, pozwala zejść z wymaganiami, lecz pełna ekspozycja na warunki atmosferyczne wymaga IP55 lub wyżej. Oszczędzanie na klasie szczelności oznacza wymianę osprzętu co 2-3 lata.

Inteligentny wyłącznik schodowy Wi-Fi i dotykowy nowoczesna alternatywa

Tradycyjny układ z trzema punktami sterowania wymaga ułożenia kilku przewodów podróżnych, co przy remoncie gotowego mieszkania bywa uciążliwe. Inteligentny łącznik schodowy Wi-Fi rozwiązuje ten problem, bo łączy się bezprzewodowo. Jeden moduł montuje się w puszce przy lampie, a nadajniki bateryjne (lub zasilane z magistrali) przykleja się w wybranych miejscach. Każdy nadajnik wysyła sygnał radiowy, który moduł odbiera i załącza przekaźnik. Brak kabli podróżnych, brak kucia ścian.

Systemy ZigBee, Z-Wave czy Wi-Fi różnią się protokołem, ale zasada pozostaje ta sama. ZigBee tworzy sieć mesh, w której każde urządzenie wzmacnia sygnał sąsiada, więc w dużym domu działa stabilniej niż samo Wi-Fi. Z-Wave ma podobną cechę i znakomitą kompatybilność, ale działa na niższych częstotliwościach. Klasyczne Wi-Fi wymaga dobrej sieci domowej, za to pozwala sterować głosowo przez asystenta i integrować z resztą smart home. Dotykowe panele DC Smart Home idą jeszcze dalej: szklany front, podświetlenie LED, programowalne sceny.

Inteligentny wariant sprawdza się tam, gdzie kucie ścian jest niemożliwe lub zbyt kosztowne, na przykład w mieszkaniu na wynajem, w zabytkowej kamienicy albo w biurze typu coworking. Klasyczny układ z przewodami podróżnymi wygrywa tam, gdzie zależy na niezawodności i zerowym opóźnieniu: w nowym domu, w którym trasy planuje się od początku, oraz w miejscach publicznych objętych normami.

Najczęstsze pytania

Czy do schodowego da się podłączyć zwykły łącznik jako drugi punkt?

Nie. Zwykły łącznik ma tylko dwa zaciski i rozwiera obwód w pozycji „off", a schodowy musi przełączać prąd między dwoma wyjściami. Układ z jednym schodowym i jednym zwykłym po prostu nie zadziała, lampa będzie gasła tylko w jednym położeniu, a w drugim świecić wcale.

Jak rozpoznać schodowy w sklepie bez dokumentacji?

Wystarczy spojrzeć na liczbę zacisków z tyłu mechanizmu. Trzy zaciski oznaczone L, 1 i 2 zdradzają schodowy natychmiast. Zwykły ma tylko dwa. Dodatkowo na opakowaniu pojawia się międzynarodowy symbol schodka lub napis „1-way switch" / „2-way switch".

Czy łącznik schodowy nadaje się do LED?

Tak, pod warunkiem że lampa LED ma wbudowany zasilacz lub transformator. Mechanizm łącznika nie rozróżnia żarówek, bo steruje tylko przepływem prądu. Problem pojawia się przy ściemniaczach, bo nie każdy ściemniacz schodowy współpracuje z LED. W takiej sytuacji wybiera się modele oznaczone jako „LED compatible".

Ile punktów sterowania mogę mieć maksymalnie?

Technicznie nie ma limitu, lecz praktycznie montuje się od dwóch do pięciu. Powyżej pięciu obsługa staje się myląca, a instalacja bardzo rozbudowana. Przy większej liczbie punktów sensowniej sięgnąć po system inteligentny.

Czy montaż wymaga uprawnień SEP?

W domu i mieszkaniu prace można wykonać samodzielnie, o ile nie ingeruje się w instalację za licznikiem. W budynkach użyteczności publicznej oraz w lokalach wynajmowanych komercyjnie obowiązują uprawnienia. Bezpieczniej zlecić montaż elektrykowi z aktualnymi uprawnieniami SEP E1, bo błędy kosztują znacznie więcej niż robocizna.

Wybór między zwykłym łącznikiem a schodowym sprowadza się do jednego pytania: czy to samo światło ma być zapalane z więcej niż jednego miejsca. Jeśli tak, schodowy daje wygodę i oszczędza ciemnych powrotów przez korytarz. Wariant pojedynczy obsłuży większość sytuacji, podwójny przyda się przy kilku obwodach, a krzyżowy wejdzie do gry od trzeciego punktu w górę. W klatce schodowej i na zewnątrz nie można zapomnieć o klasie IP co najmniej 44, a przy remoncie bez kucia warto rozważyć system inteligentny, który eliminuje plątaninę kabli podróżnych.

Rada praktyczna: jeszcze na etapie projektu instalacji narysuj rozmieszczenie wszystkich punktów świetlnych i zaznacz, które wymagają schodowego. Pozwoli to zamówić odpowiednią liczbę mechanizmów i przewodów, a elektrykowi zaplanować trasy bez niespodzianek.
