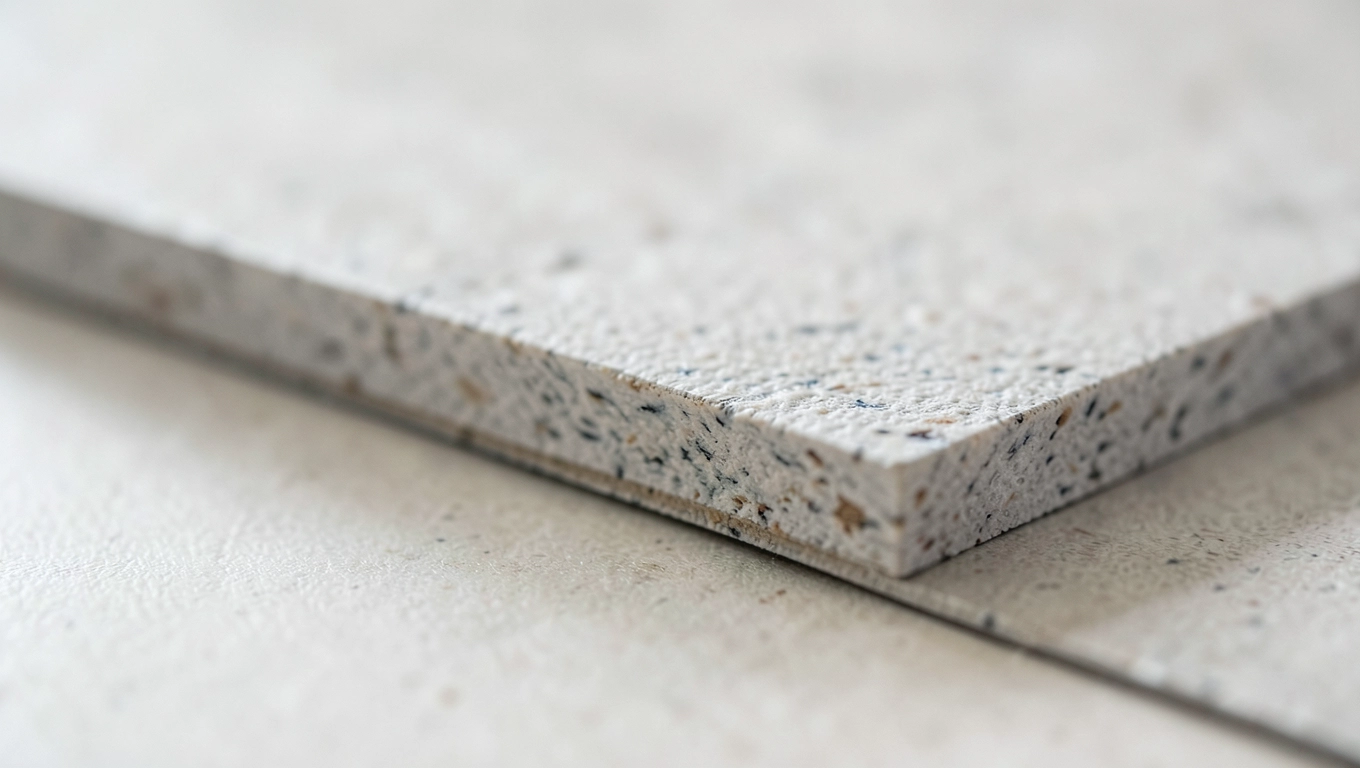

Czym ciąć laminat HPL, żeby krawędź była jak z fabryki

Wybór narzędzia do laminatu HPL zależy od trzech rzeczy: grubości arkusza, kształtu, który trzeba wyciąć, oraz tolerancji wymiarowej, jaką akceptuje projekt. Cienki laminat dekoracyjny poniżej milimetra tnie się nożem segmentowym po prowadnicy. Arkusze od 1 do 3 mm wymagają frezarki ręcznej lub CNC z frezem palcowym o drobnych zębach. Kompakt HPL powyżej 3 mm obrabia się piłą tarczową z tarczą do aluminium lub frezarką CNC. Kluczem jest dopasowanie prędkości obrotowej, posuwu i sposobu mocowania do twardości żywicy melaminowej, bo to ona decyduje o odprysku.

• Nóż, pilarka po szynie czy frez CNC? Dobór metody do grubości arkusza
• Parametry frezowania HPL krok po kroku
• Mocowanie arkusza HPL bez pęknięć i odprysków
• Najczęstsze błędy przy cięciu HPL i jak ich uniknąć
• Wykończenie krawędzi i klejenie HPL do podłoża
• Checklisty przed i po cięciu

Nóż, pilarka po szynie czy frez CNC? Dobór metody do grubości arkusza

Grubość arkusza determinuje strategię cięcia bardziej niż jakikolwiek inny parametr. Laminat dekoracyjny o grubości 0,7-1,2 mm to w zasadzie warstwa papieru nasączona żywicą i sprasowana pod ciśnieniem około 7 MPa. Taki materiał nie lubi zginania, ale świetnie reaguje na wielokrotne nacięcie ostrym nożem segmentowym, takim jak Olfa HTM-1 z wymiennymi ostrzami o szerokości 9 mm.

Technika polega na wykonaniu 4-6 przejść nożem wzdłuż metalowej prowadnicy, aż do przecięcia na wylot. Każde przejście zagłębia ostrze o 0,2-0,3 mm, co eliminuje ryzyko pęknięcia. Metoda działa skutecznie do formatu A2, przy większych arkuszach wygodniej użyć pilarki po szynie z tarczą 48-zębową o średnicy 160 mm.

Kompakt HPL o grubości 2-6 mm zachowuje się inaczej. Wewnętrzne warstwy kraftu (papieru pakowego) o dużej gęstości tworzą strukturę, która przy zbyt wolnym posuwie przypala się, a przy zbyt szybkim odpryskuje od strony wyjścia tarczy. Tarcze z węglików spiekanych o zębie trapezowo-płaskim (TZP) przeznaczone do aluminium i tworzyw twardych rozwiązują ten problem, ponieważ ich kąt natarcia 5-8 stopni tnie materiał ścinaniem, a nie skrobaniem.

Frezarka CNC sprawdza się przy łukach, promieniach i seriach powtarzalnych elementów. Przy grubości 3 mm i promieniu wewnętrznym 8 mm nie ma innej rozsądnej metody niż frezowanie. Pilarka formatowa zostaje zarezerwowana do cięć prostych w kompakcie powyżej 4 mm, gdzie tolerancja ±0,5 mm jest akceptowalna.

Waterjet, czyli cięcie strumieniem wody z domieszką granatu, wchodzi w grę przy grubościach 6-10 mm, gdy trzeba uzyskać krawędź bez strefy wpływu ciepła. Laser CO₂ działa na cienkim laminacie, ale przy kompakcie 4 mm i więcej ryzyko zwęglenia krawędzi rośnie do poziomu dyskwalifikującego. Laser fiber 1064 nm, teoretycznie lepszy, w praktyce wciąż zostawia ciemną linię termiczną widoczną na jasnych dekorach.

Parametry frezowania HPL krok po kroku

Frezowanie ręczne i CNC wymaga trzech zmiennych, które trzeba ustawić jednocześnie: prędkości obrotowej wrzeciona, posuwu roboczego i głębokości skrawania. Frez palcowy z węglika spiekanego o średnicy 6 mm z dwoma ostrzami spiralnymi to standard dla HPL. Spirala 30 stopni (tzw. upcut) odprowadza wióry do góry, co zapobiega zaklejaniu rowka przez pył żywiczny.

Prędkość obrotowa 18 000-24 000 obr./min to zakres, w którym frez tnie HPL czysto bez przegrzewania. Przy niższych obrotach ostrze trze o materiał zamiast go ścinać, co prowadzi do stopienia żywicy i przyklejenia wiórów do krawędzi tnącej. Przy wyższych obrotach łożyska frezarki ręcznej zaczynają wibrować, co odbija się na jakości krawędzi.

Posuw roboczy 2-4 m/min to wartość wyjściowa dla kompaktu 3 mm. Zasada jest prosta: im grubszy materiał, tym wolniejszy posuw, ponieważ każdy ząb freza musi usunąć więcej objętości materiału. Przy arkuszu 6 mm posuw spada do 1,5-2 m/min, w przeciwnym razie silnik frezarki traci moment obrotowy i zaczyna zwalniać pod obciążeniem.

G-code dla prostego prostokąta 200 × 300 mm w HPL 3 mm wygląda następująco. Ustawiamy zero materiału w lewym dolnym rogu, płaszczyznę retrakcji na Z=5 mm, a głębokość docelową na Z=-3,2 mm (z naddatkiem 0,2 mm na wykończenie).

G21 (mm)
G90 (pozycjonowanie absolutne)
G17 (płaszczyzna XY)
T1 M6 (frez palcowy HW Ø6, 2-ostrzowy)
S20000 M3 (wrzeciono 20 000 obr./min, włączenie)
G0 Z5 (retrakcja)
G0 X0 Y0 (pozycja startowa)
G0 X5 Y5 (najazd)
G1 Z-1.5 F800 (zagłębienie 1. przejście, posuw 800 mm/min)
G1 X195 Y5 F2500 (cięcie wzdłuż X)
G1 X195 Y295
G1 X5 Y295
G1 X5 Y5
G0 Z5 (wyjście)
G1 Z-3.2 F600 (zagłębienie 2. przejście)
G1 X195 Y5 F2500
G1 X195 Y295
G1 X5 Y295
G1 X5 Y5
G0 Z20 (koniec)
M5 (wyłączenie wrzeciona)
M30 (koniec programu)

Kierunek frezowania ma znaczenie. Konwencjonalne frezowanie (obrót freza przeciwny do kierunku posuwu) na HPL daje czystszą dolną krawędź, ale przeciąża narzędzie. Współbieżne (climb) frezowanie zmniejsza siłę docisku i ryzyko odprysku na wejściu. Dla kompaktu HPL rekomendacja to frezowanie współbieżne z posuwem o 10-15% niższym niż przy konwencjonalnym.

Mocowanie arkusza HPL bez pęknięć i odprysków

HPL podczas cięcia nie może się uginać, drgać ani przesuwać. Sztywne podparcie to warunek czystej krawędzi. Stół frezarki CNC z matrycą próżniową (vacuum table) rozwiązuje problem najskuteczniej, ale wymaga przygotowania.

Stół próżniowy działa dzięki podciśnieniu 0,6-0,8 bar wytwarzanemu pompą próżniową o wydajności 25-40 m³/h dla stołu 1200 × 2400 mm. Arkusz HPL przylega do stołu z siłą około 60-80 kg/m², co wystarcza do frezowania z posuwem do 4 m/min. Strefę ssącą aktywuje się tylko pod obszarem arkusza, reszta stołu pozostaje zamknięta, żeby pompa nie traciła podciśnienia.

Podklejanie taśmą dwustronną (3M VHB lub Tesa ACXplus) daje siłę mocowania 200-400 N/25 mm, ale wprowadza inny problem. Po cięciu trzeba oderwać element od podłoża, a żywica melaminowa przy grubym kompakcie pęka wzdłuż linii nacięcia. Taśma trzyma mocniej niż spójność wewnętrzna HPL, co prowadzi do odłamania kawałka materiału wraz z taśmą.

Podkładka ze styropianu EPS o grubości 30-50 mm i gęstości 15 kg/m³ to rozwiązanie pośrednie. Arkusz HPL leży na styropianie, a frez przechodzi przez materiał i zagłębia się w miękkie podłoże. Styropian nie stawia oporu, więc krawędź dolna nie odpryskuje. Po cięciu element po prostu wyjmuje się ręcznie, bez odrywania.

Podsysanie przez otwory w stole to metoda dla stacji CNC, które mają wbudowaną sekcję vacuum. Otwory o średnicy 12-20 mm rozmieszczone w rastrze 50 × 50 mm zapewniają równomierne podciśnienie. Arkusz HPL kładzie się bezpośrednio na stole, a po uruchomieniu pompy przylega samoczynnie.

Najczęstsze błędy przy cięciu HPL i jak ich uniknąć

Pękanie przy odrywaniu po podklejeniu to klasyk. Mechanizm jest prosty: taśma trzyma arkusz mocniej niż spójność warstw HPL wzdłuż linii cięcia. Gdy odrywasz wycięty element, naprężenie przenosi się na najsłabsze miejsce, czyli właśnie krawędź. Rozwiązanie to cięcie na stole próżniowym albo na styropianie, gdzie odrywanie w ogóle nie występuje.

Odpryski na krawędzi wyjściowej wynikają z dwóch przyczyn: tępego freza albo zbyt wysokiego posuwu. Frez z węglika traci ostrość po 80-120 metrach bieżących cięcia w HPL. Stępiona krawędź nie tnie, a wyrywa włókna, zostawiając postrzępioną krawędź. Kontrola wzrokowa pod lupą 10× co 20 metrów pozwala wyłapać moment, gdy frez wymaga wymiany.

Przegrzewanie i przypalanie pojawia się przy tarczach aluminiowych używanych na HPL zamiast tarcz TZP. Tarcza aluminiowa ma zęby z HSS (stali szybkotnącej), które przy 3000 obr./min w kompakcie 4 mm osiągają temperaturę 200-300°C. Żywica melaminowa zaczyna się termicznie rozkładać powyżej 180°C, więc krawędź ciemnieje i śmierdzi spalenizną. Tarcza TZP chłodzi się szybciej, bo węglik spiekany ma lepsze przewodnictwo cieplne.

Złe podparcie arkusza to cichy zabójca tolerancji. Arkusz HPL ugięty o 2 mm na długości 1 metra przy frezowaniu z posuwem 3 m/min generuje wibracje o amplitudzie 0,3-0,5 mm. Tyle wystarczy, żeby wymiar finalny rozjechał się o ±1 mm. Stół z płytą MDF 18 mm i listwami podparcia co 200 mm to minimum dla arkusza 3 mm.

Wykończenie krawędzi i klejenie HPL do podłoża

Krawędź po frezie ma lekko zaokrąglony profil i mikroskopijne rysy w kierunku posuwu. Polerowanie ręczne blokiem z filcem ściernym o gradacji P400-P1500 wygładza krawędź w 3-4 przejściach. Frezowanie krawędzi profilem fazowym 45 stopni frezem V-bit Ø6 mm daje dekoracyjny efekt ścięcia, popularny w blatach i frontach meblowych.

Klejenie HPL do podłoża (MDF, sklejka, płyta wiórowa) wymaga kleju kontaktowego na bazie neoprenu lub dyspersji polioctanu winylu (PVA). Klej kontaktowy nakłada się na obie powierzchnie, suszy 10-15 minut, a łączy pod dociskiem 0,2-0,4 N/mm² przez 24 godziny. Siła wiązania po pełnym utwardzeniu osiąga 4-6 N/mm, co wystarcza do pracy w temperaturze od -20°C do +80°C.

Dyspersja PVA (D3 lub D4 wg PN-EN 204) daje mocniejsze połączenie, ale wymaga prasowania na gorąco w temperaturze 60-80°C pod ciśnieniem 0,5 N/mm² przez 4-6 minut. Prasa próżniowa (membranowa) w tym zakresie temperatur radzi sobie doskonale, a koszt prasy dla formatki 1200 × 2400 mm zaczyna się od 18 000 PLN za urządzenie używane.

Frezowanie krawędzi po sklejeniu wykonuje się frezem palcowym HW Ø8-10 mm z łożyskiem oporowym na trzpieniu. Łożysko prowadzi się po krawędzi płyty, a frez ścina nadmiar HPL równo z podłożem. Prędkość 18 000 obr./min przy posuwie 1,5 m/min daje krawędź gotową do polerowania bez dalszej obróbki.

Checklisty przed i po cięciu

Checklista przed cięciem obejmuje osiem punktów. Sprawdź, czy arkusz ma folię ochronną i leży płasko na stole w temperaturze pokojowej (18-22°C). Zweryfikuj, czy frez lub tarcza są ostre i mają odpowiednią geometrię dla HPL. Ustaw parametry posuwu i obrotów zgodnie z tabelą dla danej grubości. Przymocuj arkusz do stołu (próżniowo, na styropianie lub ściskami). Nanieś linię cięcia markerem kontrastowym lub rylcem. Wykonaj próbę na odpadzie. Uruchom odciąg pyłu i sprawdź jego wydajność. Dopiero wtedy rozpocznij właściwe cięcie.

Checklista po cięciu koncentruje się na kontroli wymiarowej i jakości krawędzi. Zmierz każdy wymiar kątownikiem i taśmą z dokładnością do 0,5 mm. Sprawdź krawędź pod lupą 10× pod kątem odprysków, przypalenia i rys. Oceń prostopadłość kątownikiem stalowym 90°. Jeśli arkusz ma być klejony, sprawdź pasowanie do podłoża suchym montażem bez kleju. Zdejmij folię ochronną dopiero po ostatecznym montażu.

Norma PN-EN 438 określa tolerancje wymiarowe arkuszy HPL klasy HGS (Horizontal General-purpose Standard) na ±0,5 mm dla grubości do 3 mm i ±0,7 mm dla grubości 3-6 mm. Po cięciu tolerancja rozszerza się o ±0,2 mm wynikające z geometrii narzędzia. Jeśli projekt wymaga ciaśniejszej tolerancji, konieczne jest frezowanie wykańczające z naddatkiem 0,2 mm na stronę.

Przy łukach i kształtach organicznych jedynym rozsądnym narzędziem pozostaje frezarka CNC. Ręczne wycinanie krzywizn nożem nie wchodzi w grę powyżej 1 mm grubości. Pilarka wyrzynarka (jig saw) z brzeszczotem T101B (drobne zęby, 2,5 mm skok) daje radę do grubości 2 mm przy promieniach powyżej 30 mm, ale jakość krawędzi wymaga szlifowania. Przy promieniach 5-20 mm i grubości 3 mm nie ma alternatywy dla CNC z frezem 3 mm.

Wybór między frezarką CNC a wycinarką laserową sprowadza się do trzech kryteriów: grubości materiału, wymaganej tolerancji termicznej i wolumenu produkcji. Laser wygrywa przy grubościach do 2 mm i seriach powyżej 500 sztuk, gdzie czas cięcia na element spada poniżej 10 sekund. CNC wygrywa przy grubościach 3-10 mm, seriach poniżej 200 sztuk i konieczności uniknięcia strefy wpływu ciepła na krawędzi.

Z praktyki wynika, że warsztat stolarski obsługujący fronty meblowe i blaty najczęściej inwestuje w pilarkę po szynie z tarczą TZP 160 mm do prostych cięć, frezarkę ręczną z szyną do formatkowania i stół próżniowy do elementów kształtowych. Waterjet zostaje zarezerwowany dla usługodawcy, do którego wysyła się zlecenie raz na kilka tygodni. Inwestycja 25 000-40 000 PLN w taki zestaw zwraca się w ciągu 12-18 miesięcy przy stałym obłożeniu.

Zostaw komentarz ze swoją konfiguracją stołu i ulubioną tarczą do HPL. Ciekawi mnie, jak radzisz sobie z łukami o promieniu poniżej 10 mm. Każde doświadczenie warsztatowe to kawałek wiedzy, której nie ma w normach.
