Dźwigary drewna klejonego – rekordowe rozpiętości 2025

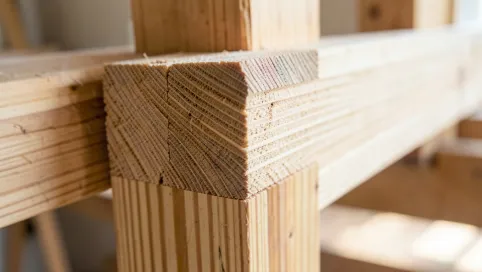

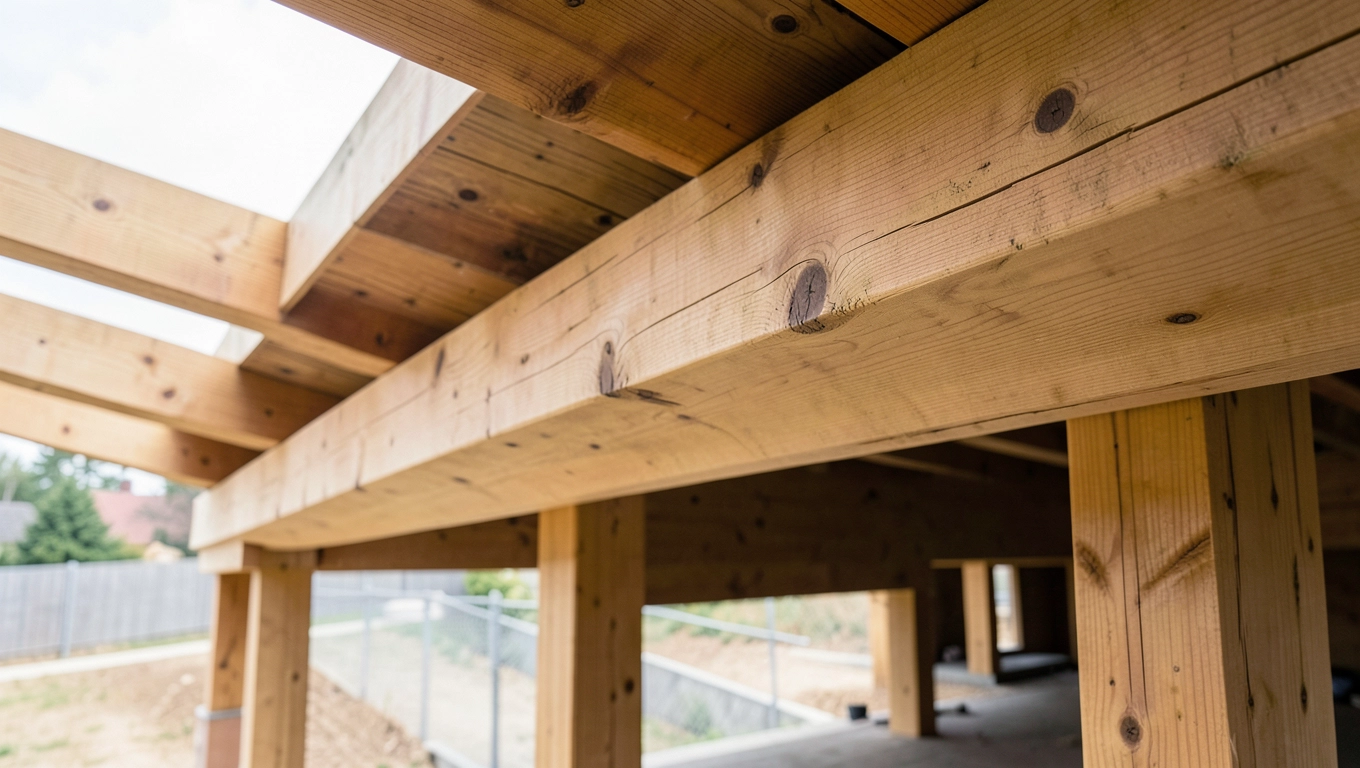

W sercu współczesnego budownictwa, gdzie innowacja splata się z naturą, rodzą się rozwiązania, które pozwalają przekraczać granice tego, co dotychczas wydawało się niemożliwe. Jednym z nich są właśnie dźwigary z drewna klejonego, które zrewolucjonizowały świat konstrukcji. Kluczowym aspektem, który definiuje ich potencjał, jest ich rozpiętość – parametr, który często budzi wiele pytań. Krótko mówiąc, rozpiętość dźwigarów z drewna klejonego może osiągać znaczne wartości, przekraczające nawet 30 metrów, co jest wynikiem zastosowania zaawansowanych technologii łączenia drewna, które eliminują typowe wady litej tarcicy, zapewniając przy tym większą stabilność i nośność.

• Wpływ klejów na parametry użytkowe dźwigarów drewnianych
• Ograniczenia produkcyjne a wymiary dźwigarów BSH i KVH
• Porównanie dźwigarów LVL i BSH pod kątem rozpiętości
• Projektowanie i dobór rozstawu dźwigarów z drewna klejonego
• Q&A

Wpływ klejów na parametry użytkowe dźwigarów drewnianych

Kiedy mówimy o dźwigarach z drewna klejonego, sercem każdego z nich jest technologia klejenia, która odgrywa absolutnie kluczową rolę w ich parametrach użytkowych. Wybór odpowiedniego spoiwa to nie tylko kwestia trwałości, ale również nośności, odporności na warunki atmosferyczne i pożarowe. Klej nie jest jedynie „cementem” dla drewna, ale aktywnym składnikiem, który wchodzi w interakcje z włóknami, tworząc połączenie silniejsze niż samo drewno.

Na rynku dominują kleje na bazie żywic melaminowo-mocznikowo-formaldehydowych (MUF), rezorcynowo-formaldehydowych (RF) oraz poliuretanowych (PUR). Każdy z nich ma swoje unikalne właściwości. Kleje MUF charakteryzują się dobrą odpornością na wilgoć i umiarkowaną ceną, co czyni je popularnym wyborem do zastosowań wewnętrznych i zewnętrznych, gdzie ekspozycja na wodę nie jest ekstremalna. Mają jasną linię spoiny, co jest estetycznie korzystne w eksponowanych konstrukcjach. Ich cena waha się od 10 do 20 zł/kg w zależności od producenta i formy.

Kleje RF, z kolei, oferują niezrównaną odporność na wilgoć, warunki atmosferyczne i skrajne temperatury, co sprawia, że są idealne do konstrukcji narażonych na bezpośrednie działanie czynników zewnętrznych, jak mosty czy elementy elewacyjne. Wadą może być ich ciemna linia klejenia, która bywa widoczna. Cena tych klejów jest wyższa, często od 25 do 40 zł/kg. Oprócz tego wymagają specjalistycznych warunków aplikacji, w tym temperatury i wilgotności powietrza.

Zobacz także: Dźwigary z drewna klejonego cena 2025

Klej PUR to stosunkowo nowsza alternatywa, która zyskuje na popularności ze względu na swoją ekologiczność – zazwyczaj nie zawierają formaldehydu. Charakteryzują się bardzo dobrą przyczepnością do drewna, elastycznością oraz szybkim czasem wiązania, co przyspiesza proces produkcji. Mają one również dobrą odporność na wilgoć. Cena PUR jest zbliżona do MUF lub nieco wyższa, od 15 do 30 zł/kg. Ich zastosowanie minimalizuje wpływ na środowisko, co jest coraz bardziej pożądaną cechą w nowoczesnym budownictwie.

Warto zwrócić uwagę na znaczenie norm i certyfikacji w zakresie stosowanych klejów. Norma PN-EN 14080:2013-09 „Konstrukcje drewniane – Drewno klejone warstwowo i drewno lite klejone – Wymagania” ściśle określa parametry klejów i procesów klejenia. To właśnie te normy gwarantują, że wyprodukowane dźwigary spełnią oczekiwania w zakresie wytrzymałości i bezpieczeństwa. Ignorowanie tych wymogów może prowadzić do poważnych problemów konstrukcyjnych. Należy wybierać tylko produkty z odpowiednimi atestami, co w praktyce oznacza zaufanie do certyfikowanych producentów. Przypadek jednej z europejskich konstrukcji sportowych, gdzie zastosowano niecertyfikowane kleje, skutkował koniecznością kosztownej wymiany elementów nośnych po kilku latach użytkowania z powodu degradacji spoin klejowych.

Kleje wpływają nie tylko na nośność, ale również na trwałość biologiczną drewna, odporność na grzyby i owady, a także na zachowanie elementu w przypadku pożaru. Niektóre kleje, zwłaszcza te na bazie rezorcyny, tworzą spoiny o zwiększonej odporności na wysoką temperaturę, co jest korzystne dla klasy odporności ogniowej całego elementu. To pokazuje, że wybór kleju to nie tylko techniczny detal, ale strategiczna decyzja, która wpływa na wiele aspektów projektowania dźwigarów z drewna klejonego.

Zobacz także: Dźwigary drewna klejonego: obliczenia 2025.

Dodatkowo, technologia klejenia determinuje minimalną i maksymalną grubość lameli. Zbyt cienkie lamele mogą być trudne do kontrolowania w procesie klejenia, a zbyt grube mogą nie zapewnić optymalnego przeniesienia naprężeń między warstwami, szczególnie w przypadku zakrzywionych elementów. Współczesne maszyny do klejenia pozwalają na precyzyjne nanoszenie kleju i kontrolę ciśnienia, co przekłada się na jednolitość i wytrzymałość spoiny. Bez nowoczesnych technologii w klejeniu, produkcja dźwigarów zdolnych do pokonywania rekordowych rozpiętości byłaby niemożliwa.

Produkcja wymaga również starannego przygotowania powierzchni drewna. Lamele muszą być strugane, suche (wilgotność zazwyczaj 8-12%) i pozbawione wszelkich zanieczyszczeń, aby klej mógł prawidłowo penetrować włókna i tworzyć silne wiązania. W procesie klejenia kontrolowane są również parametry takie jak temperatura, wilgotność otoczenia oraz czas otwarty kleju, czyli okres, w którym klej zachowuje swoje właściwości adhezyjne po nałożeniu. Niedotrzymanie tych warunków może prowadzić do wadliwych połączeń, które znacząco obniżą wytrzymałość dźwigara, potencjalnie ograniczając jego długości.

Ograniczenia produkcyjne a wymiary dźwigarów BSH i KVH

Współczesne fabryki dźwigarów z drewna klejonego to imponujące kombinacje technologii i precyzji, ale nawet one mają swoje granice. Ograniczenia produkcyjne są kluczowym czynnikiem wpływającym na wymiary, a co za tym idzie, na dostępne długości dźwigarów z drewna klejonego. Te ograniczenia wynikają z kilku aspektów: wielkości maszyn, logistyki transportu, a także ekonomii produkcji. Przekroczenie pewnych gabarytów może gwałtownie zwiększyć koszty, co sprawia, że niestandardowe wymiary są znacznie droższe.

Zobacz także: Dźwigary z drewna klejonego: trwałość i innowacje 2025

Typowy zakres długości dźwigarów BSH (drewno klejone warstwowo) produkowanych w Europie waha się od 12 do 30 metrów. Należy jednak pamiętać, że na indywidualne zamówienie możliwe jest wyprodukowanie elementów o długościach przekraczających nawet 60 metrów, jak to miało miejsce w przypadku projektów hal sportowych czy centrów targowych. Przykładem jest hala w Norwegii, gdzie wykorzystano dźwigary BSH o długości 62 metrów. Niestandardowe długości są jednak znacznie droższe i wymagają specjalnego transportu, często z eskortą, co zwiększa koszty dostawy nawet o 50-100%.

Szerokość i wysokość przekrojów również podlegają ograniczeniom. Standardowo, szerokość dźwigara BSH mieści się w przedziale od 80 mm do 240 mm, natomiast wysokość może dochodzić do 2000 mm. Większe przekroje, choć możliwe do wykonania, często wymagają użycia niestandardowych pras i frezarek. Produkcja takich kolosów nie tylko zajmuje więcej czasu, ale także wiąże się z większym zużyciem surowców i energii, co naturalnie przekłada się na wyższą cenę jednostkową – często nawet 2-3 razy wyższą niż dla standardowych rozmiarów. Producenci zazwyczaj publikują katalogi ze swoimi maksymalnymi i optymalnymi wymiarami, dlatego zawsze warto to sprawdzić u konkretnego dostawcy, aby uniknąć zaskoczeń.

Dla drewna konstrukcyjnego litego klejonego KVH (konstruktionsvollholz), ograniczenia są znacznie bardziej restrykcyjne. KVH jest produktem bardziej zbliżonym do litego drewna, ale ze sklejonymi na długość elementami, co poprawia jego stabilność. Maksymalna długość KVH zazwyczaj nie przekracza 16 metrów, choć w zależności od producenta mogą pojawić się oferty do 20 metrów. Wynika to z typowego zastosowania KVH do mniejszych konstrukcji szkieletowych oraz z faktu, że proces produkcji jest mniej elastyczny niż w przypadku BSH, gdzie lamele są klejone warstwowo na całą wysokość przekroju. Standardowe szerokości KVH wahają się od 60 mm do 120 mm, a wysokości od 100 mm do 300 mm.

Transport odgrywa niebagatelną rolę w kształtowaniu wymiarów. Konieczność przewożenia gigantycznych dźwigarów przez całe kraje, a nawet kontynenty, wymusza dostosowanie do ograniczeń infrastrukturalnych – szerokości dróg, wysokości mostów czy możliwości skręcania na ostrych zakrętach. Na przykład, dźwigar o długości 40 metrów wymaga specjalnego pozwolenia, pilotażu oraz często ograniczenia prędkości do 30-40 km/h, co drastycznie podnosi koszty transportu. Koszt transportu takiego pojedynczego elementu może wynosić od 5000 do 20000 zł w zależności od trasy, a to może wpłynąć na to, czy warto decydować się na takie rozwiązania. Logistycy często szukają rozwiązań alternatywnych, takich jak podział dźwigara na mniejsze, łatwiejsze do transportu sekcje, które następnie są łączone na placu budowy. Proces ten jest skomplikowany i wymaga precyzyjnego wykonania.

Pamiętajmy również o limitach dźwigów i sprzętu montażowego na budowie. Dźwigary o ogromnych wymiarach mogą ważyć wiele ton, co wymaga użycia specjalistycznego sprzętu, często o dużym udźwigu, co wiąże się z wysokimi kosztami wynajmu – rzędu kilkuset złotych za godzinę pracy lub kilku tysięcy złotych dziennie. Planowanie montażu takich elementów wymaga szczegółowej analizy placu budowy, uwzględniając dostępność i udźwig maszyn. Dobierając odpowiednie wymiary i planując rozpiętość dźwigarów z drewna klejonego, zawsze należy wziąć pod uwagę ich transport i montaż. Nie ma nic gorszego niż dostarczenie gigantycznego elementu na budowę, gdzie nie ma możliwości jego rozładowania czy uniesienia.

Produkcja dużych elementów wiąże się również z problemami przechowywania w fabryce. Większe przekroje wymagają więcej miejsca na magazynowanie surowca (lameli) oraz gotowego produktu. Linie produkcyjne są projektowane z myślą o pewnym zakresie wymiarów, a wychodzenie poza ten zakres oznacza często przestoje, adaptacje maszyn czy ręczne prace, co zawsze zwiększa koszty i wydłuża czas realizacji. Zatem, optymalizacja wymiarów pod kątem dostępności standardowych technologii produkcyjnych jest często najbardziej racjonalnym wyborem z ekonomicznego punktu widzenia dla każdego, kto ma zamiar stosować belki z drewna klejonego w projekcie.

Porównanie dźwigarów LVL i BSH pod kątem rozpiętości

W świecie konstrukcji drewnianych, wybór między różnymi typami dźwigarów to nie lada wyzwanie, które często sprowadza się do precyzyjnej oceny ich możliwości, zwłaszcza pod kątem rozpiętości. Dziś na warsztat bierzemy dwa dominujące typy: LVL (Laminated Veneer Lumber) i BSH (drewno klejone warstwowo). Oba te materiały, choć z drewna, różnią się znacząco w budowie, procesie produkcji i w konsekwencji – w ich zastosowaniach i optymalnych długościach. Każdy z nich ma swoje unikalne cechy, które sprawiają, że w niektórych sytuacjach jeden jest lepszy od drugiego.

BSH, czyli drewno klejone warstwowo, to bez wątpienia królem wśród dźwigarów drewnianych pod kątem rozpiętości. Jest to materiał kompozytowy wykonany z klejonych warstwowo lameli z litego drewna, które są suszone, strugane i sortowane pod względem wytrzymałości. Dzięki temu procesowi, wady drewna (sęki, pęknięcia) są rozproszone lub wyeliminowane, co skutkuje materiałem o znacznie wyższych i bardziej jednorodnych parametrach wytrzymałościowych niż lita tarcica. BSH może osiągać imponujące długości dźwigarów z drewna klejonego – standardowo do 30 metrów, a na zamówienie nawet do 60 metrów lub więcej, co pozwala na budowę hal sportowych, basenów czy wielkich hal przemysłowych bez potrzeby stosowania podpór pośrednich.

Główne zalety BSH to jego wysoka wytrzymałość na zginanie, stabilność wymiarowa i możliwość formowania niestandardowych kształtów (np. łukowych). Co więcej, BSH charakteryzuje się znacznie lepszą odpornością ogniową niż lita tarcica – w przypadku pożaru zewnętrzna warstwa zwęgla się, tworząc izolującą warstwę ochronną dla wewnętrznych, nośnych warstw. Przykładowa cena BSH to 800-1500 zł/m³ dla standardowych przekrojów, a za niestandardowe może być znacznie więcej.

LVL, czyli sklejka wielowarstwowa (laminated veneer lumber), jest wykonany z cienkich, fornirów drewna (najczęściej sosnowego lub świerkowego) klejonych równolegle do włókien. Dzięki temu LVL ma bardzo wysoką wytrzymałość na rozciąganie i ściskanie wzdłuż włókien, a także jest niezwykle stabilny wymiarowo. LVL jest produkowany w panelach o dużej szerokości i długości, z których następnie wycina się elementy o wymaganych przekrojach. To sprawia, że jest bardzo efektywny w wykorzystaniu surowca i redukuje straty materiałowe. Typowe długości elementów LVL dostępnych na rynku to do 18-20 metrów, choć w specyficznych zastosowaniach i w zależności od producenta mogą osiągać do 24 metrów. LVL doskonale sprawdza się jako elementy konstrukcyjne, takie jak belki stropowe, nadproża czy elementy ramy szkieletowej. Przykład zastosowania LVL to belki do stropów w domach jednorodzinnych, gdzie rozpiętości rzadko przekraczają 8-10 metrów.

Pod względem optymalnej rozpiętości, BSH jest bezkonkurencyjne w przypadku dużych, otwartych przestrzeni, gdzie konieczne jest przeniesienie znaczących obciążeń na długich dystansach. Tam, gdzie liczy się swoboda projektowa i unikalne formy architektoniczne, BSH jest naturalnym wyborem. W jego przypadku możemy mówić o rozpiętościach 30 metrów i więcej. LVL natomiast, jest doskonałym wyborem dla konstrukcji o mniejszych i średnich rozpiętościach, gdzie wymaga się wysokiej wytrzymałości w stosunkowo niewielkim przekroju. Jest często używany jako alternatywa dla litego drewna konstrukcyjnego, zwłaszcza tam, gdzie ważne jest zmniejszenie ciężaru konstrukcji przy zachowaniu wysokich parametrów wytrzymałościowych. Typowa cena LVL to 700-1200 zł/m³.

Podsumowując, jeśli chodzi o „góry i doliny” rozpiętości dźwigarów z drewna klejonego, BSH wiedzie prym w superlatywach, oferując niemal nieograniczone możliwości dla monumentalnych konstrukcji. LVL zaś, stanowi solidną i ekonomiczną alternatywę dla konstrukcji o umiarkowanych rozpiętościach, szczególnie w budownictwie mieszkalnym i mniejszych obiektach użyteczności publicznej. Wybór między nimi powinien być podyktowany specyficznymi wymogami projektu, jego skalą, dostępnym budżetem oraz estetycznymi oczekiwaniami inwestora i architekta. Obie te technologie klejenia drewna pozwalają na optymalizację rozpiętości dźwigarów. Ważne jest, aby dokładnie analizować specyfikacje techniczne, certyfikaty i opinie renomowanych inżynierów konstrukcyjnych przed podjęciem ostatecznej decyzji. Można śmiało powiedzieć, że oba materiały znacząco przyczyniły się do ewolucji budownictwa drewnianego w XXI wieku, oferując nowe horyzonty projektowe.

Projektowanie i dobór rozstawu dźwigarów z drewna klejonego

Projektowanie konstrukcji z dźwigarami z drewna klejonego to nic innego jak sztuka optymalizacji, gdzie każdy parametr ma znaczenie, a diabeł, jak to często bywa, tkwi w szczegółach. Jednym z kluczowych aspektów, który bezpośrednio wpływa na wydajność, ekonomię i bezpieczeństwo konstrukcji, jest odpowiednie dobranie rozstawu między sąsiednimi elementami nośnymi. Typowy rozstaw, jaki zazwyczaj wynosi od 5,0m do 6,0m, nie jest przypadkowy, a wynika z kompleksowej analizy wielu czynników. Co to za czynniki i jak wpływają na rozpiętość dźwigarów z drewna klejonego?

Po pierwsze, obciążenie. Dźwigary muszą bezpiecznie przenosić zarówno obciążenia stałe (ciężar własny konstrukcji, pokrycia dachu, instalacji), jak i zmienne (śnieg, wiatr, obciążenia użytkowe). Im większy rozstaw między dźwigarami, tym większa powierzchnia dachu/stropu przypada na jeden element, co oznacza większe obciążenie na metr bieżący. To z kolei wymusza zwiększenie wymiarów przekroju dźwigara (szerokości i wysokości), aby sprostać wymaganiom wytrzymałościowym i sztywnościowym. Czymś innym będzie konstrukcja lekkiej wiaty o rozstawie 3m, a czymś innym ciężki dach hali przemysłowej o rozstawie 7m, gdzie obciążenie śniegiem wynosi np. 2 kN/m².

Po drugie, ekonomia. Jak zawsze, cena ma znaczenie. Optymalny rozstaw dźwigarów to ten, który minimalizuje całkowite koszty konstrukcji, wliczając w to nie tylko samą cenę dźwigarów, ale także koszty elementów wtórnych, takich jak płatwie dachowe, blacha trapezowa, ocieplenie czy montaż. Zbyt mały rozstaw oznacza więcej elementów, więcej połączeń, więcej pracy montażowej. Zbyt duży rozstaw natomiast, wymaga stosowania znacznie większych i droższych dźwigarów, a także grubszych i cięższych elementów pokrycia dachowego lub stropowego, które muszą sprostać większym odległościom między podporami. Często okazuje się, że optymalny rozstaw 5-6 metrów jest kompromisem między grubością przekroju dźwigara a kosztami pokrycia.

Po trzecie, statyka i sztywność. Oprócz wytrzymałości, kluczowym parametrem jest sztywność. Konstrukcja nie może nadmiernie się uginać pod wpływem obciążeń, aby zapewnić komfort użytkowania i nie dopuścić do uszkodzenia elementów wykończeniowych (np. tynków, podłóg). Dłuższe przęsła i większy rozstaw naturalnie prowadzą do większych ugięć, dlatego projektanci muszą stosować większe przekroje lub dodawać podpory pośrednie, jeśli takie rozwiązanie jest opłacalne. Na przykład, ugięcie dachu hali o rozpiętości 20m z dźwigarami co 4m będzie zupełnie inne niż w przypadku tej samej rozpiętości, ale z dźwigarami co 8m, nawet jeśli oba rozwiązania są teoretycznie dopuszczalne normowo.

Po czwarte, współpraca z innymi elementami. Rozstaw dźwigarów powinien być dostosowany do modułowości pozostałych elementów budynku. Na przykład, płyty warstwowe na dachy czy stropowe, które mają swoje standardowe szerokości i długości, co sprawia, że dobór rozstawu pod te konkretne wymiary jest optymalny. Jest to szczególnie ważne w przypadku dużych obiektów, gdzie każdy detal ma wpływ na szybkość i koszt realizacji. Modułowe rozwiązania zmniejszają ilość odpadów i przyspieszają proces budowy.

Dobór rozstawu nie jest decyzją podejmowaną na chybił trafił, ale wymaga precyzyjnych obliczeń statycznych i dynamicznych, uwzględniających rodzaj obciążeń, warunki środowiskowe (strefa wiatrowa i śniegowa) oraz specyfikę budynku. Inżynierowie muszą wziąć pod uwagę dopuszczalne ugięcia, drgania (w przypadku stropów), a także warunki pożarowe. Oprogramowanie do projektowania konstrukcji umożliwia szybkie i dokładne analizy, pozwalając na optymalizację rozstawu i wymiarów przekrojów. Zastosowanie systemów BIM (Building Information Modeling) pozwala na wczesne wykrycie potencjalnych kolizji czy problemów w projektowaniu i montażu belek z drewna klejonego.

Podsumowując, optymalny rozstaw dźwigarów z drewna klejonego jest wypadkową wymagań wytrzymałościowych, sztywnościowych, funkcjonalnych oraz – co nie mniej ważne – ekonomicznych. To dlatego doświadczeni projektanci często wskazują na zakres 5-6 metrów jako punkt wyjścia do dalszych analiz. Zbyt szeroki rozstaw będzie kosztował nas potężne, niestandardowe dźwigary, a zbyt wąski – mnożenie elementów i zbędne wydatki. Sztuka tkwi w znalezieniu złotego środka, który pozwoli stworzyć trwałą, bezpieczną i opłacalną konstrukcję, gdzie dźwigary z drewna klejonego naprawdę pokazują swój potencjał.

Q&A

• Jakie czynniki wpływają na rozpiętość dźwigarów z drewna klejonego?

  Rozpiętość dźwigarów z drewna klejonego jest zależna od wielu czynników, w tym od rodzaju drewna (np. BSH czy LVL), klasy wytrzymałości, wymiarów przekroju (wysokości i szerokości), zastosowanego kleju, obciążeń (stałych i zmiennych), a także od ekonomicznych i produkcyjnych ograniczeń fabryk. Ostateczny wymiar jest zawsze wynikiem optymalizacji tych wszystkich zmiennych.

• Czy klej ma znaczenie dla rozpiętości dźwigara?

  Tak, rodzaj użytego kleju ma istotne znaczenie. Kleje o wysokiej wytrzymałości na ścinanie i dużej odporności na warunki atmosferyczne (np. rezorcynowe lub poliuretanowe) pozwalają na tworzenie mocniejszych i trwalszych połączeń między lamelami, co bezpośrednio przekłada się na możliwość osiągania większych rozpiętości przez dźwigary z drewna klejonego. Dobre kleje zapewniają integralność konstrukcji w trudnych warunkach.

• Jaka jest maksymalna rozpiętość dźwigarów BSH i LVL?

  Dźwigary BSH mogą osiągnąć standardowo do 30 metrów, a na specjalne zamówienie nawet ponad 60 metrów, w zależności od profilu i obciążeń. Dźwigary LVL są bardziej ograniczone pod tym względem, zazwyczaj osiągając rozpiętości do 20 metrów, choć w specyficznych zastosowaniach mogą dochodzić do 24 metrów. Obydwa typy belek z drewna klejonego znacząco przewyższają lite drewno.

• Dlaczego optymalny rozstaw dźwigarów wynosi zazwyczaj 5-6 metrów?

  Ten rozstaw wynika z kompromisu między wymaganiami statycznymi, kosztami materiałów (samych dźwigarów oraz elementów pokrycia) i efektywnością montażu. Zapewnia on wystarczającą sztywność konstrukcji przy ekonomicznych wymiarach przekrojów dźwigarów oraz jest zoptymalizowany pod kątem standardowych wymiarów płyt dachowych i stropowych. To pozwala projektować konstrukcje efektywnie.

• Jakie są ograniczenia produkcyjne i transportowe dla dużych dźwigarów z drewna klejonego?

  Ograniczenia produkcyjne dotyczą głównie wielkości pras i maszyn, które limitują maksymalne wymiary przekrojów i długości. Transportowe ograniczenia wiążą się z przepisami drogowymi dotyczącymi wymiarów ładunków ponadnormatywnych (długość, szerokość, wysokość), co często wymaga specjalnych zezwoleń, eskorty i wpływa na znaczący wzrost kosztów dostawy.
