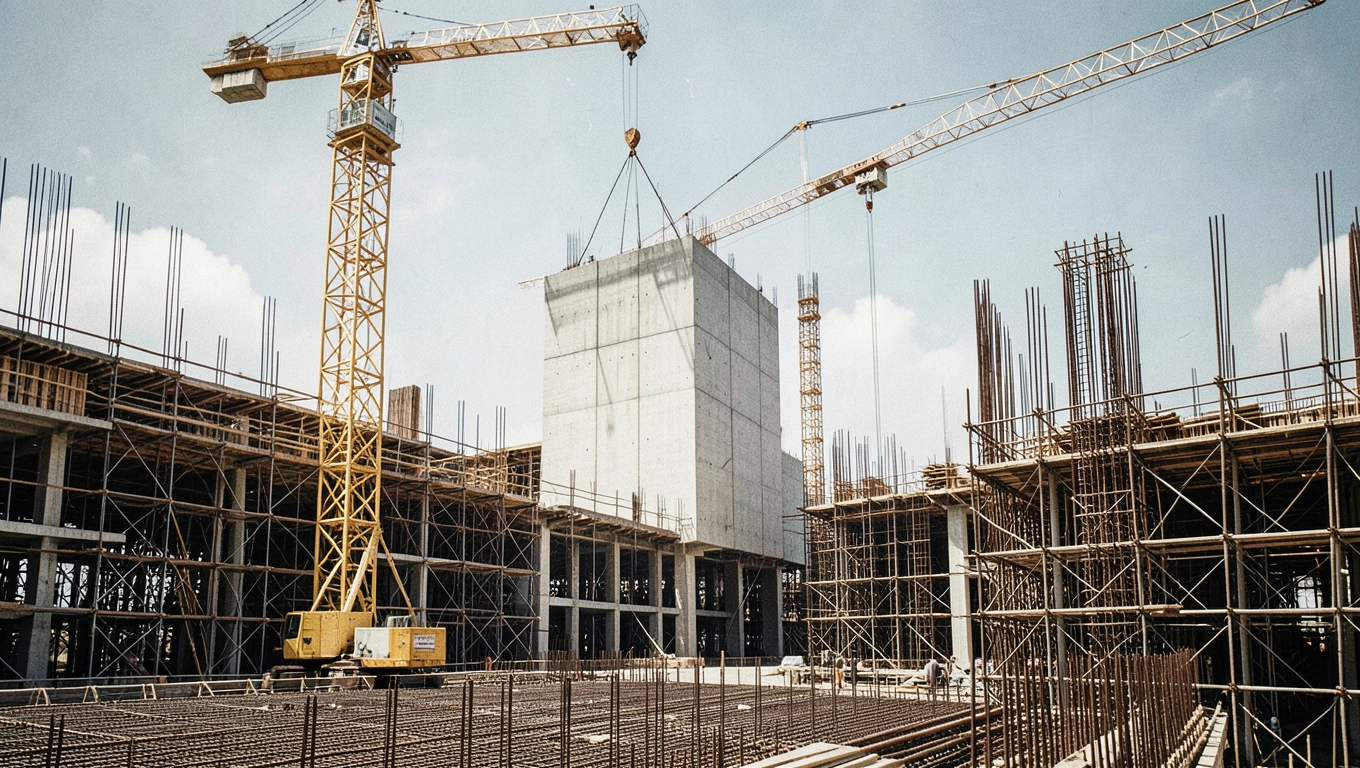

Jak budowano bloki z wielkiej płyty? Sekrety montażu i technologii PRL

Systemy OWT, W-70 i Szczecin czym różniły się bloki z wielkiej płyty?

W Polsce funkcjonowało kilka odrębnych technologii wznoszenia budynków wielkopłytowych. Najszersze zastosowanie zyskały systemy OWT-67 i jego zmodernizowana odmiana OWT-75, a także Wk-70 i W-70, produkowane w północno-zachodniej Polsce. Te pozornie podobne konstrukcje różniły się geometrią złączy, grubością ścian i nośnością stropów.

• Systemy OWT, W-70 i Szczecin czym różniły się bloki z wielkiej płyty?
• Złącza i ściany warstwowe serce konstrukcji wielkopłytowej
• Bezpieczeństwo bloku z wielkiej płyty co sprawdzić w swoim mieszkaniu?

System OWT-67, zaprojektowany w Biurze Studiów i Projektów Budownictwa Komunalnego, dominował w centralnej i południowej Polsce. Stosowano w nim prefabrykaty o masie sięgającej 5-7 ton, łączone za pomocą spawanych pętli i zalewanych zamków. Jego konstrukcja opierała się na układzie poprzecznym, w którym ściany nośne przenosiły obciążenia stropów prostopadle do fasady.

System W-70, produkowany głównie w Szczecinie, wyróżniał się lżejszymi płytami oraz wprowadzeniem złączy dyblowych. Zmniejszenie masy elementów ułatwiało transport i montaż, ale wymagało precyzyjniejszego wykonawstwa. Budynki realizowane w tym systemie spotykane są masowo na osiedlach Pogodno, Niebuszewo czy Słoneczne.

System Szczecin (nazywany też systemem lokalnym) stanowił specyficzną odmianę powstałą w wyniku modyfikacji rozwiązań radzieckich. Jego cechą charakterystyczną były większe okna oraz uproszczone złącza poziome. W wielu publikacjach traktowany jest łącznie z W-70, lecz w dokumentacji GUNB figuruje jako odrębny.

Mniej rozpowszechniony system Wk-70 wykorzystywał kształtowniki walcowane na zimno zamiast klasycznych pętli. To rozwiązanie zwiększało sztywność połączeń, ale wymagało szczelniejszego wykonania spawów. Spotykane dziś głównie w budynkach z lat 1974-1982 w rejonie Poznania i Wrocławia.

Lokalne odmiany systemów, projektowane przez miejskie biura projektowe, powstawały tam, gdzie brakowało mocy produkcyjnych centralnych wytwórni. W Łodzi, Gdańsku i Katowicach zachowały się budynki o niepowtarzalnych gabarytach prefabrykatów, co utrudnia dziś ich jednoznaczną klasyfikację bez wglądu w dokumentację powykonawczą.

Złącza i ściany warstwowe serce konstrukcji wielkopłytowej

Każdy blok z wielkiej płyty zawdzięcza swoją stabilność precyzyjnemu połączeniu elementów prefabrykowanych. Złącza przenoszą siły pionowe, poziome i momenty zginające między ścianami oraz stropami. Gdy zawiodą, cała struktura traci sztywność przestrzenną.

Najbardziej rozpowszechnione złącza pionowe działają na zasadzie tarcia i docisku, wzmocnionych stalowymi łącznikami. W systemie OWT-67 stosowano pętle wyciągane z prefabrykatów i spawane na budowie. Spaw osiągał nośność 35-50 kN, co odpowiada masie kilku pięter.

W systemie W-70 dominowały dyble stalowe sworznie wchodzące w odpowiednie gniazda sąsiednich płyt. Połączenie działa jak klasyczny kołek rozporowy: siła boczna powoduje zakleszczenie sworznia w gnieździe. Główną zaletą było skrócenie czasu montażu do 4-6 minut na jedno złącze.

Wieńce obwodowe poziome elementy spinające ściany wzdłuż krawędzi stropów rozkładają obciążenia od górnych kondygnacji na całą strukturę. Wykonywano je jako warstwę monolityczną betonu lanego na miejscu, otulającą zbrojenie wyprowadzone z prefabrykatów.

Ściana warstwowa składa się z trzech współpracujących warstw. Zewnętrzna, grubości 50-60 mm, pełni funkcję elewacyjną i chroni przed warunkami atmosferycznymi. Środkowa warstwa izolacji termicznej osiąga 80-120 mm w zależności od projektu. Wewnętrzna warstwa nośna, grubości 140-150 mm, przejmuje obciążenia pionowe.

Kluczowym elementem są wieszaki łączące warstwę elewacyjną z nośną. Pierwotnie stosowano zwykłą stal, co prowadziło do korozji w ciągu 20-30 lat. Nowoczesne rozwiązania wykorzystują stal nierdzewną gatunku 1.4301 lub 1.4401, a w starszych budynkach zabezpieczenia Aluzan, wydłużające żywotność połączeń.

Prefabrykacja pozwalała na kontrolę jakości betonu w warunkach fabrycznych, ale transport elementów o masie kilku ton na plac budowy stanowił poważne wyzwanie logistyczne. Z tego powodu wytwórnie prefabrykatów lokalizowano w promieniu 50-80 km od planowanych osiedli.

Bezpieczeństwo bloku z wielkiej płyty co sprawdzić w swoim mieszkaniu?

Wyniki badań Instytutu Techniki Budowlanej, przeprowadzonych na ponad trzystu odkrywkach pobranych z budynków wzniesionych w latach 1960-1990, potwierdzają statystycznie prawidłowy stan większości konstrukcji. Szczególną uwagę zwraca jednak kwestia połączeń, które decydują o sztywności przestrzennej całego obiektu.

Najczęstszym zagrożeniem jest karbonatyzacja betonu. Dwutlenek węgla z powietrza przenika do wnętrza struktury, obniżając pH z 12,5-13 do poziomu poniżej 9,5. W takim środowisku utrata ochrony anodykorbacyjnej zbrojenia przyspiesza, a rdza może powiększyć swoją objętość nawet sześciokrotnie. Naprężenia wewnętrzne prowadzą do odpryskiwania otuliny.

Cykle zamrażania i rozmrażania stanowią drugie istotne zagrożenie. Woda wnikająca w mikropory betonu zwiększa objętość o 9% przy zamarzaniu, co po setkach cykli prowadzi do stopniowej destrukcji warstwy przypowierzchniowej. Klasy ekspozycji XF1-XF4 wg PN-EN 206-1 definiują wymagania dotyczące mrozoodporności w zależności od lokalizacji.

Korozja łączników stalowych zarówno pętli w systemie OWT, jak i dybli w W-70 postępuje w środowisku zawilgoconych złączy. Typowe objawy to rdzawe wykwity wzdłuż styków ścian, lokalne pęknięcia tynku i wypłukiwanie produktów korozji przez nieszczelności.

Uwaga: Pojawienie się rys o szerokości powyżej 0,3 mm wzdłuż styków ścian nośnych, zwłaszcza w narożnikach i przy oknach, wymaga pilnej konsultacji z rzeczoznawcą budowlanym. Bagatelizowanie tego objawu grozi utratą sztywności węzła.

Przegląd budynku powinien obejmować kilka kluczowych punktów. Pierwszym jest ocena stanu złączy pionowych w piwnicach i na najwyższej kondygnacji tam, gdzie warunki wilgotnościowe są skrajne. Drugim badanie wieńców obwodowych, szczególnie w miejscach przecieków dachowych. Trzecim kontrola wieszaków w ścianach warstwowych, możliwa przez wykonanie odkrywek.

Koszty ekspertyzy technicznej zależą od zakresu badań i regionu. W 2024 roku pełna ocena stanu konstrukcji dla budynku 5-kondygnacyjnego oscyluje między 12 000 a 35 000 złotych. Wzmocnienie złączy w technologii iniekcji żywicą epoksydową to wydatek rzędu 1 200-2 800 złotych za metr bieżący styku.

Porada eksperta: Przed zakupem mieszkania w bloku z wielkiej płyty zleć niezależną ekspertyzę. Dokumentacja z lat 60. i 70. bywa niekompletna, a płytowe systemy nie tolerują prowizorycznych przeróbek ścian nośnych. Sprawdzenie, czy ktoś nie wyburzył fragmentu ściany, zajmuje rzeczoznawcy kilka godzin, a może uchronić przed wieloletnim problemem.

Checklista dla mieszkańca bloku z wielkiej płyty

• Sprawdź system budowlanego w dokumentacji lub u zarządcy
• Oceń stan rys w ścianach nośnych (szczególnie narożniki)
• Zwróć uwagę na rdzawe wykwity wzdłuż styków płyt
• Sprawdź szczelność pokrycia dachowego i stropodachu
• Zweryfikuj brak wyburzeń ścian nośnych w dokumentacji
• Zleć okresowy przegląd złączy co 5 lat
• Monitoruj zawilgocenia piwnic i przyłączy
• Unikaj ingerencji w wieńce obwodowe
• Kontroluj stan wieszaków elewacyjnych
• Reaguj na nowe pęknięcia natychmiast

Kiedy zlecić ekspertyzę?

Ekspertyzę techniczną warto rozważyć w kilku sytuacjach. Pierwszą sygnałem są nowe rysy pojawiające się na ścianach, zwłaszcza po zimie lub intensywnych opadach. Drugą wskazówką stanowi widoczna korozja stali w obręwie złączy rdzawe zacieki na tynku wymagają natychmiastowej diagnostyki.

Trzecim momentem jest planowany remont generalny. Wymiana instalacji czy remont łazienki mogą ujawnić ukryte defekty, lepiej wiedzieć o nich wcześniej. Czwartą okolicznością bywa zmiana sposobu użytkowania lokalu lub budynku. Każda zmiana obciążeń powinna być poprzedzona obliczeniami konstruktora.

Piątym impulsem do ekspertyzy okazują się skargi sąsiadów na podobne objawy. Gdy wiele mieszkań wykazuje analogiczne uszkodzenia, prawdopodobieństwo problemu systemowego rośnie. Szóstym powodem bywa sam fakt wieloletniej eksploatacji bloku po 40-50 latach użytkowania warto przeprowadzić kompleksowy przegląd.

Koszt ekspertyzy różni się znacząco w zależności od regionu i zakresu. W dużych miastach ceny wahają się od 8 000 do 25 000 złotych za pełną dokumentację z obliczeniami. Mniejsze miejscowości oferują nieco niższe stawki, ale dostępność specjalistów bywa ograniczona. Warto wybierać rzeczoznawców z uprawnieniami budowlanymi wpisanymi do rejestru PIIB.

Źródła danych: raport Instytutu Techniki Budowlanej z 2016 roku, klasyfikacja Głównego Urzędu Nadzoru Budowlanego z okresu 1995-2014, norma PN-EN 206-1 dotycząca betonu, dokumentacja techniczna systemów OWT-67, OWT-75 i W-70 zachowana w archiwach Biura Studiów i Projektów Budownictwa Komunalnego w Warszawie (adres: bsipbk@archiwum.gov.pl).
