Jak Podłączyć Włącznik Schodowy w 2025: Poradnik Krok po Kroku

Czy kiedykolwiek marzyłeś o wygodzie sterowania oświetleniem na schodach z dwóch różnych miejsc? Zastanawiałeś się, jak to magiczne rozwiązanie działa w Twoim domu? Sekret tkwi w włączniku schodowym, a odpowiedź na pytanie, jak go podłączyć, jest zaskakująco prosta, choć wymaga precyzji i zrozumienia podstaw elektryki. Chcesz oświetlić swoją drogę na schodach bez względu na to, czy jesteś na dole, czy na górze? Zanurzmy się w świat elektrycznych połączeń i razem rozjaśnijmy tę kwestię!

• Przygotowanie do podłączenia włącznika schodowego - niezbędne narzędzia i materiały
• Schemat podłączenia włącznika schodowego - krok po kroku
• Testowanie i rozwiązywanie problemów po podłączeniu włącznika schodowego

Przygotowanie do podłączenia włącznika schodowego - niezbędne narzędzia i materiały

Zanim zaczniesz - bezpieczeństwo przede wszystkim!

Podjęcie się zadania podłączenia włącznika schodowego to krok w stronę komfortu i nowoczesności w Twoim domu. Jednak zanim z entuzjazmem rzucisz się do pracy, pamiętaj, że bezpieczeństwo jest absolutnym priorytetem. Prąd elektryczny to nie przelewki, a lekceważenie podstawowych zasad może mieć poważne konsekwencje. Zanim chwycisz za śrubokręt, upewnij się, że obwód, nad którym będziesz pracować, jest całkowicie odłączony od zasilania. To nie sugestia, to imperatyw. Wyłącz bezpiecznik odpowiedzialny za oświetlenie schodów i dla pewności sprawdź próbnikiem napięcia, czy w gniazdku lub przewodach faktycznie nie ma prądu. Traktuj to jak mantrę elektryka-amatora: brak napięcia – bezpieczna praca.

Niezbędnik majsterkowicza elektryka: narzędzia, które musisz mieć

Wyobraź sobie, że jesteś kucharzem bez noża albo malarzem bez pędzla – niemożliwe, prawda? Podobnie jest z elektryką. Bez odpowiednich narzędzi, podłączenie włącznika schodowego może zamienić się w frustrującą walkę z przewodami i śrubkami. Na szczęście, lista potrzebnych narzędzi nie jest długa i większość z nich prawdopodobnie już masz w swoim domowym warsztacie. Podstawowy zestaw, który ułatwi Ci zadanie to: śrubokręty – zarówno płaski, jak i krzyżakowy, najlepiej w różnych rozmiarach, aby pasowały do różnych typów śrubek w osprzęcie elektrycznym. Kombinerki – uniwersalne narzędzie do chwytania, zginania i cięcia przewodów. Próbnik napięcia – absolutny must-have, dzięki niemu upewnisz się, że obwód jest odłączony od zasilania. Nóż do kabli lub ściągacz izolacji – precyzyjnie i bezpiecznie usuniesz izolację z przewodów, bez ryzyka ich uszkodzenia. Opcjonalnie, ale bardzo przydatne, mogą okazać się: wiertarka z otwornicą – jeśli potrzebujesz powiększyć otwór na puszkę w ścianie lub suficie, poziomica – aby włączniki były zamontowane prosto i estetycznie, oraz taśma izolacyjna – dodatkowe zabezpieczenie połączeń.

Materiały, czyli co kupić w sklepie elektrycznym (i ile to kosztuje)

Skompletowanie materiałów to równie ważny etap, co zgromadzenie narzędzi. Bez odpowiednich komponentów, nawet najlepsze umiejętności nie pomogą. Na szczęście, lista potrzebnych materiałów jest krótka i łatwo dostępna w każdym sklepie elektrycznym lub markecie budowlanym. Absolutną podstawą są oczywiście włączniki schodowe. Potrzebujesz dwóch sztuk na jeden obwód oświetleniowy. Ich cena waha się od 15 do 50 zł za sztukę, w zależności od producenta i designu. Wybierając, zwróć uwagę na jakość wykonania i certyfikaty bezpieczeństwa. Kolejny kluczowy element to przewód elektryczny. Najczęściej stosuje się przewody miedziane, linkowe, o przekroju 1.5 mm² lub 2.5 mm², w zależności od obciążenia obwodu i długości trasy. Cena przewodu to około kilka złotych za metr. Nie zapomnij o puszkach podtynkowych – to w nich umieścisz włączniki i połączenia przewodów. Ich koszt to zaledwie kilka złotych za sztukę. Dodatkowo, warto zaopatrzyć się w złączki WAGO – ułatwią i przyspieszą łączenie przewodów, zapewniając solidne i bezpieczne połączenie. Paczka złączek to wydatek rzędu 10-20 zł. Podsumowując, koszt materiałów na jeden obwód włącznika schodowego to inwestycja rzędu 50-150 zł – niewielka cena za komfort i wygodę, jaką zyskasz.

Zobacz także: Appio włącznik dotykowy schodowy – jak podłączyć

Planowanie – klucz do sukcesu (i uniknięcia frustracji)

Podłączenie włącznika schodowego to nie jest operacja na otwartym sercu, ale i tutaj planowanie to podstawa. Zanim zaczniesz wiercić dziury i ciągnąć przewody, poświęć chwilę na zaplanowanie trasy przewodów. Zastanów się, gdzie będą umieszczone włączniki i lampa. Wyobraź sobie, jak przewody będą prowadzone w ścianach lub suficie. Unikaj prowadzenia przewodów w miejscach narażonych na uszkodzenia mechaniczne lub wilgoć. Jeśli masz starą instalację, sprawdź jej stan – czasami lepiej jest wymienić stare przewody na nowe, niż ryzykować problemy w przyszłości. Narysuj sobie prosty schemat na kartce papieru – to pomoże Ci wizualizować połączenia i uniknąć pomyłek. Pamiętaj, im lepiej zaplanujesz, tym sprawniej i szybciej przebiegnie praca, a efekt końcowy będzie satysfakcjonujący. W końcu, nikt nie lubi poprawek i frustracji, prawda?

Schemat podłączenia włącznika schodowego - krok po kroku

Teoria w praktyce: jak działa włącznik schodowy?

Zanim przejdziemy do konkretnych kroków podłączenia, warto zrozumieć zasadę działania włącznika schodowego. To nie jest zwykły włącznik, który po prostu przerywa obwód. Włącznik schodowy, a właściwie przełącznik schodowy, przełącza obwód, umożliwiając sterowanie oświetleniem z dwóch lub więcej miejsc. Wyobraź sobie, że masz dwa włączniki schodowe sterujące jedną lampą na schodach. Każdy z tych włączników ma trzy zaciski: jeden wejściowy i dwa wyjściowe. Kluczem do działania jest to, że prąd płynie zawsze jednym z dwóch możliwych torów, w zależności od ustawienia obu włączników. Jeśli na dole schodów włączysz światło, prąd popłynie przez jeden tor. Gdy na górze schodów przełączysz drugi włącznik, prąd zmieni tor, ale nadal będzie płynął, o ile pierwszy włącznik nie został przełączony. Dopiero przełączenie dowolnego z włączników w pozycji wyłączenia spowoduje przerwanie obwodu i zgaszenie światła. Proste, prawda? Ale genialne w swojej prostocie.

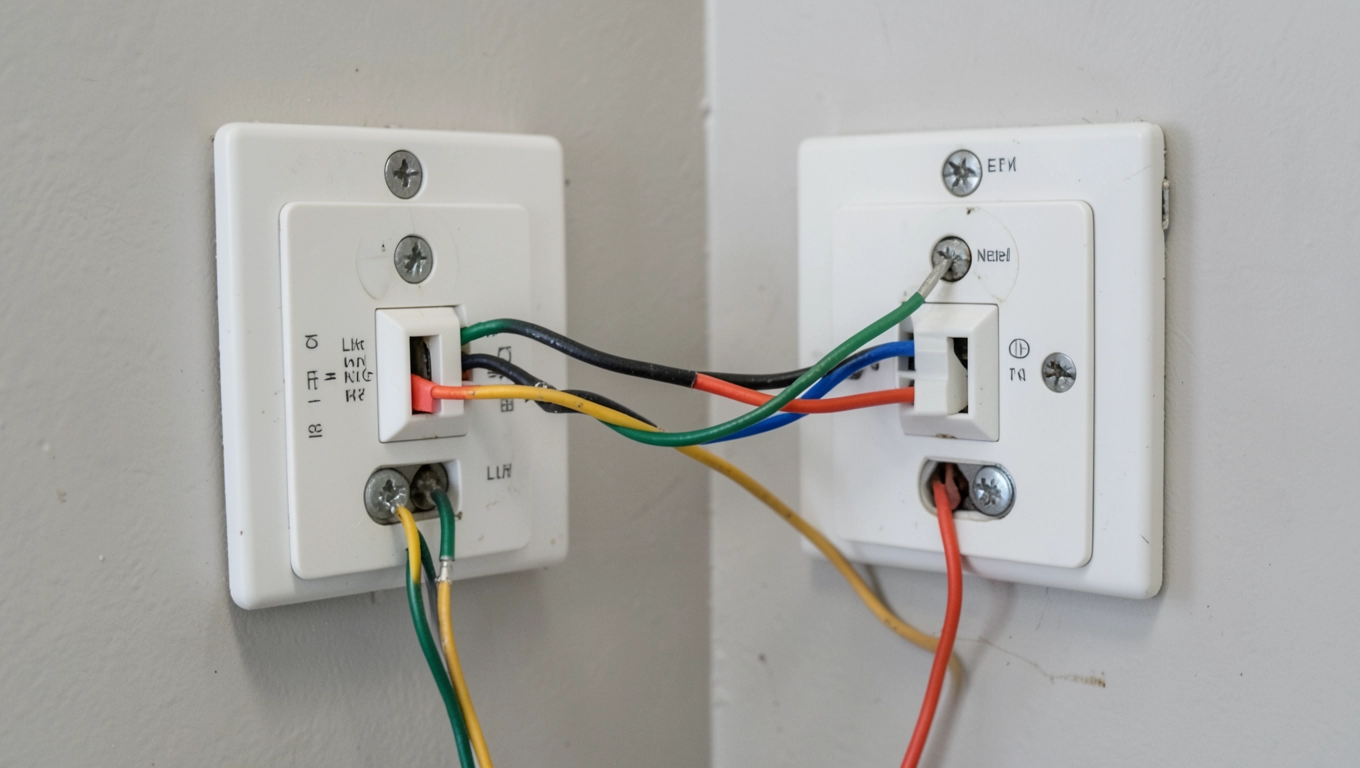

Schemat ideowy i praktyczny: rozplątujemy elektryczne zawiłości

Schemat podłączenia włącznika schodowego na pierwszy rzut oka może wydawać się skomplikowany, ale w rzeczywistości jest całkiem logiczny. Potrzebujesz dwóch włączników schodowych (przełączników trójpozycyjnych), puszki przyłączowej, lampy i oczywiście przewodów. W najprostszym schemacie, z puszki zasilającej wychodzi przewód fazowy (zazwyczaj brązowy lub czarny) i neutralny (zazwyczaj niebieski). Przewód fazowy podłączasz do zacisku wejściowego (zwykle oznaczonego literą "L" lub numerem 1) pierwszego włącznika schodowego. Z zacisków wyjściowych pierwszego włącznika (zwykle oznaczonych numerami 2 i 3 lub 1 i 2, w zależności od producenta) prowadzisz przewody do zacisków wyjściowych drugiego włącznika schodowego (o tych samych oznaczeniach). Z zacisku wejściowego drugiego włącznika (zacisk "L" lub 1) prowadzisz przewód do jednego z zacisków lampy. Drugi zacisk lampy podłączasz do przewodu neutralnego wychodzącego z puszki zasilającej. Przewód ochronny (żółto-zielony) podłączasz, jeśli występuje, do zacisku ochronnego lampy i puszki zasilającej (jeśli instalacja posiada uziemienie). Brzmi trochę jak język obcy? Spokojnie, na schemacie wszystko staje się jasne i przejrzyste. Pamiętaj, kolory przewodów mogą się różnić w zależności od instalacji, dlatego zawsze warto sprawdzić, który przewód jest fazowy, a który neutralny, za pomocą próbnika napięcia. Lepiej dmuchać na zimne, niż później żałować.

Zobacz także: Jak podłączyć włącznik schodowy podwójny krzyżowy? Poradnik krok po kroku 2025

Krok po kroku: instalacja włącznika schodowego – wersja dla początkujących

Teraz, kiedy teoria i schematy mamy za sobą, przejdźmy do praktyki. Podłączenie włącznika schodowego krok po kroku: 1. Wyłącz zasilanie! To absolutnie najważniejszy krok. Wyłącz bezpiecznik odpowiedzialny za obwód oświetleniowy i upewnij się próbnikiem napięcia, że nie ma prądu. Bezpieczeństwo przede wszystkim! 2. Przygotuj przewody. Usuń izolację z końcówek przewodów na długości około 1 cm, używając noża do kabli lub ściągacza izolacji. Staraj się nie uszkodzić miedzianych żył. 3. Podłącz przewody do pierwszego włącznika. Zgodnie ze schematem, przewód fazowy z puszki zasilającej podłącz do zacisku wejściowego (L lub 1). Dwa pozostałe przewody (tzw. przewody "schodowe") podłącz do zacisków wyjściowych (2 i 3 lub 1 i 2). Dokręć śrubki zacisków mocno, ale nie za mocno, aby nie uszkodzić przewodów. 4. Poprowadź przewody do drugiego włącznika. Przewody "schodowe" poprowadź do puszki, w której będzie zamontowany drugi włącznik. 5. Podłącz przewody do drugiego włącznika. Przewody "schodowe" podłącz do zacisków wyjściowych (2 i 3 lub 1 i 2) drugiego włącznika. Przewód, który będzie zasilał lampę, podłącz do zacisku wejściowego (L lub 1) drugiego włącznika. 6. Podłącz lampę. Przewód z zacisku wejściowego drugiego włącznika podłącz do jednego z zacisków lampy. Przewód neutralny z puszki zasilającej podłącz do drugiego zacisku lampy. Jeśli lampa posiada zacisk ochronny, podłącz do niego przewód ochronny (jeśli występuje w instalacji). 7. Zamontuj włączniki w puszkach. Umieść włączniki w puszkach podtynkowych i przymocuj je śrubami. Upewnij się, że są zamontowane prosto i stabilnie. 8. Włącz zasilanie. Włącz bezpiecznik i sprawdź działanie włączników. Pamiętaj, jeśli nie czujesz się pewnie, lepiej skorzystaj z pomocy doświadczonego elektryka. Elektryka to nie zabawa, a bezpieczeństwo jest najważniejsze.

Warianty i modyfikacje: włącznik schodowy z gniazdkiem, włącznik krzyżowy

Podstawowy schemat włącznika schodowego to dopiero początek. Możliwości modyfikacji i rozbudowy systemu oświetlenia są niemal nieograniczone. Ciekawym rozwiązaniem jest włącznik schodowy z gniazdkiem. W jednym module masz zarówno włącznik sterujący oświetleniem schodów, jak i gniazdko elektryczne, które może być przydatne np. do podłączenia odkurzacza lub lampki nocnej. Podłączenie takiego włącznika jest nieco bardziej skomplikowane, ale nadal wykonalne dla osoby z podstawową wiedzą elektryczną. Schemat połączeń różni się w zależności od modelu włącznika, dlatego zawsze warto zajrzeć do instrukcji producenta. Kolejną modyfikacją jest włącznik krzyżowy. Pozwala on na sterowanie oświetleniem z trzech lub więcej miejsc. Wyobraź sobie długi korytarz z wejściem pośrodku – dzięki włącznikom krzyżowym możesz włączać i wyłączać światło z każdego z trzech punktów. W systemie z włącznikiem krzyżowym, pomiędzy dwoma włącznikami schodowymi montuje się jeden lub więcej włączników krzyżowych. Podłączenie włącznika krzyżowego wymaga nieco większej precyzji, ale zasada działania pozostaje ta sama – przełączanie obwodu, a nie jego przerywanie. Jeśli planujesz rozbudowany system oświetlenia, warto rozważyć zastosowanie inteligentnych systemów sterowania oświetleniem, które oferują jeszcze większe możliwości i komfort użytkowania, np. sterowanie za pomocą smartfona czy czujników ruchu.

Testowanie i rozwiązywanie problemów po podłączeniu włącznika schodowego

Sprawdzamy efekty naszej pracy: pierwsze testy po podłączeniu

Po zakończeniu prac montażowych, zanim schowasz narzędzia i ogłosisz sukces, czas na testy. To kluczowy moment, który pozwoli upewnić się, że wszystko działa prawidłowo i bezpiecznie. Pierwszy test to oczywiście włączenie zasilania. Włącz bezpiecznik i przygotuj się na mały cud elektryki. Podejdź do jednego z włączników schodowych i spróbuj włączyć światło. Jeśli lampa zaświeciła się – pierwszy sukces! Teraz podejdź do drugiego włącznika i przełącz go. Lampa powinna zgasnąć lub zmienić stan (jeśli wcześniej była wyłączona, to teraz powinna się włączyć). Powtórz test kilkukrotnie, przełączając włączniki w różnych konfiguracjach, zarówno na dole, jak i na górze schodów. Upewnij się, że światło reaguje prawidłowo na przełączanie z każdego z włączników. Jeśli wszystko działa zgodnie z planem – gratulacje! Z powodzeniem podłączyłeś włącznik schodowy. Ale testy to nie tylko funkcjonalność. Sprawdź również, czy włączniki są stabilnie zamocowane w puszkach i czy przewody są dobrze dokręcone w zaciskach. Upewnij się, że żadne przewody nie wystają na zewnątrz puszki i że wszystkie elementy instalacji są estetycznie wykończone. Dopiero po pozytywnym przejściu wszystkich testów możesz być pewien, że instalacja jest gotowa do użytku.

Zobacz także: Jak podłączyć włącznik schodowy pojedynczy? Poradnik krok po kroku 2025

Najczęstsze problemy i ich diagnoza: kiedy światło odmawia posłuszeństwa

Niestety, nie zawsze wszystko idzie gładko i czasami po podłączeniu włącznika schodowego światło odmawia posłuszeństwa. Nie panikuj! Większość problemów można łatwo zdiagnozować i naprawić, jeśli wiesz, gdzie szukać. Najczęstszy problem to brak reakcji na przełączanie. Lampa nie świeci, niezależnie od pozycji włączników. W takim przypadku, w pierwszej kolejności sprawdź, czy żarówka jest sprawna. Czasami najprostsze rozwiązania są najlepsze. Jeśli żarówka jest dobra, sprawdź, czy na pewno włączyłeś zasilanie. Może bezpiecznik jest wyłączony lub poluzowany. Kolejny krok to sprawdzenie połączeń przewodów w puszkach i przy włącznikach. Upewnij się, że wszystkie przewody są dobrze dokręcone w zaciskach i że żaden przewód nie wypadł. Sprawdź, czy kolory przewodów są prawidłowo podłączone zgodnie ze schematem. Czasami, pomyłka w kolorach przewodów może powodować problemy. Jeśli lampa miga lub słabo świeci, problemem może być luźne połączenie lub napięcie w instalacji. Sprawdź połączenia i upewnij się, że napięcie w sieci jest prawidłowe (około 230V). Rzadziej, ale zdarza się, że włącznik jest uszkodzony. Możesz spróbować zamienić włączniki miejscami lub podłączyć inny, sprawny włącznik, aby wykluczyć tę możliwość. Pamiętaj, diagnostyka problemów z elektryką wymaga ostrożności i wiedzy. Jeśli nie czujesz się pewnie, lepiej poproś o pomoc elektryka.

Rozwiązujemy usterki krok po kroku: metody naprawy krok po kroku

Zdiagnozowałeś problem? Świetnie! Czas na naprawę. Pamiętaj, zawsze wyłącz zasilanie przed rozpoczęciem jakichkolwiek prac naprawczych przy instalacji elektrycznej! Jeśli problemem jest luźne połączenie, po prostu dokręć śrubki zacisków włączników i puszki. Upewnij się, że przewody są dobrze osadzone i nie mają luzów. Jeśli podejrzewasz uszkodzenie włącznika, możesz go wymienić na nowy. Wymiana włącznika jest prosta – odkręć śrubki mocujące włącznik w puszce, odłącz przewody od starego włącznika (pamiętając ich kolejność!), podłącz przewody do nowego włącznika i zamontuj go w puszce. Jeśli problemem jest nieprawidłowe podłączenie przewodów, sprawdź schemat połączeń i popraw podłączenie, zgodnie ze schematem. Pamiętaj o kolorach przewodów i zaciskach. Jeśli lampa miga lub słabo świeci, a połączenia są prawidłowe, problemem może być napięcie w instalacji lub uszkodzona lampa. Sprawdź napięcie miernikiem uniwersalnym lub podłącz inną lampę, aby wykluczyć uszkodzenie lampy. Jeśli problem nadal występuje, może to być problem z instalacją elektryczną w domu i konieczna będzie pomoc elektryka. W trudniejszych przypadkach, kiedy nie jesteś pewien, co jest przyczyną problemu, nie ryzykuj. Lepiej zadzwoń po fachowca, który szybko i bezpiecznie rozwiąże problem. Pamiętaj, bezpieczeństwo jest najważniejsze, a prąd nie wybacza błędów.

Zobacz także: Czy włącznik schodowy może zastąpić zwykły? Poradnik 2025

Prewencja i długoterminowa eksploatacja: jak dbać o włączniki schodowe?

Podłączony włącznik schodowy działa bez zarzutu? Super! Ale żeby cieszyć się jego sprawnością przez długie lata, warto pamiętać o kilku zasadach prewencji i prawidłowej eksploatacji. Przede wszystkim, unikaj przeciążania obwodu. Nie podłączaj do jednego obwodu zbyt wielu lamp lub urządzeń o dużej mocy. Sprawdź, jaką moc ma lampa i upewnij się, że jest odpowiednia do obciążenia obwodu. Regularnie kontroluj stan włączników i przewodów. Sprawdzaj, czy włączniki nie są poluzowane, czy nie iskrzą, czy przewody nie są uszkodzone. Jeśli zauważysz jakiekolwiek nieprawidłowości, natychmiast je usuń. Chroń włączniki przed wilgocią i uszkodzeniami mechanicznymi. Unikaj montażu włączników w miejscach narażonych na zalanie lub uderzenia. Jeśli włącznik jest zabrudzony, wyczyść go suchą lub lekko wilgotną szmatką. Nie używaj agresywnych środków czyszczących, które mogą uszkodzić plastikową obudowę. Pamiętaj, regularna konserwacja i dbałość o instalację elektryczną to gwarancja bezpieczeństwa i długotrwałej sprawności Twojego oświetlenia schodowego. Traktuj elektrykę z szacunkiem, a ona odwdzięczy Ci się niezawodnością i bezpieczeństwem.
