Jak podłączyć włącznik schodowy krzyżowy

Redakcja 2025-04-03 00:06 / Aktualizacja: 2025-09-24 21:45:20 | Udostępnij:

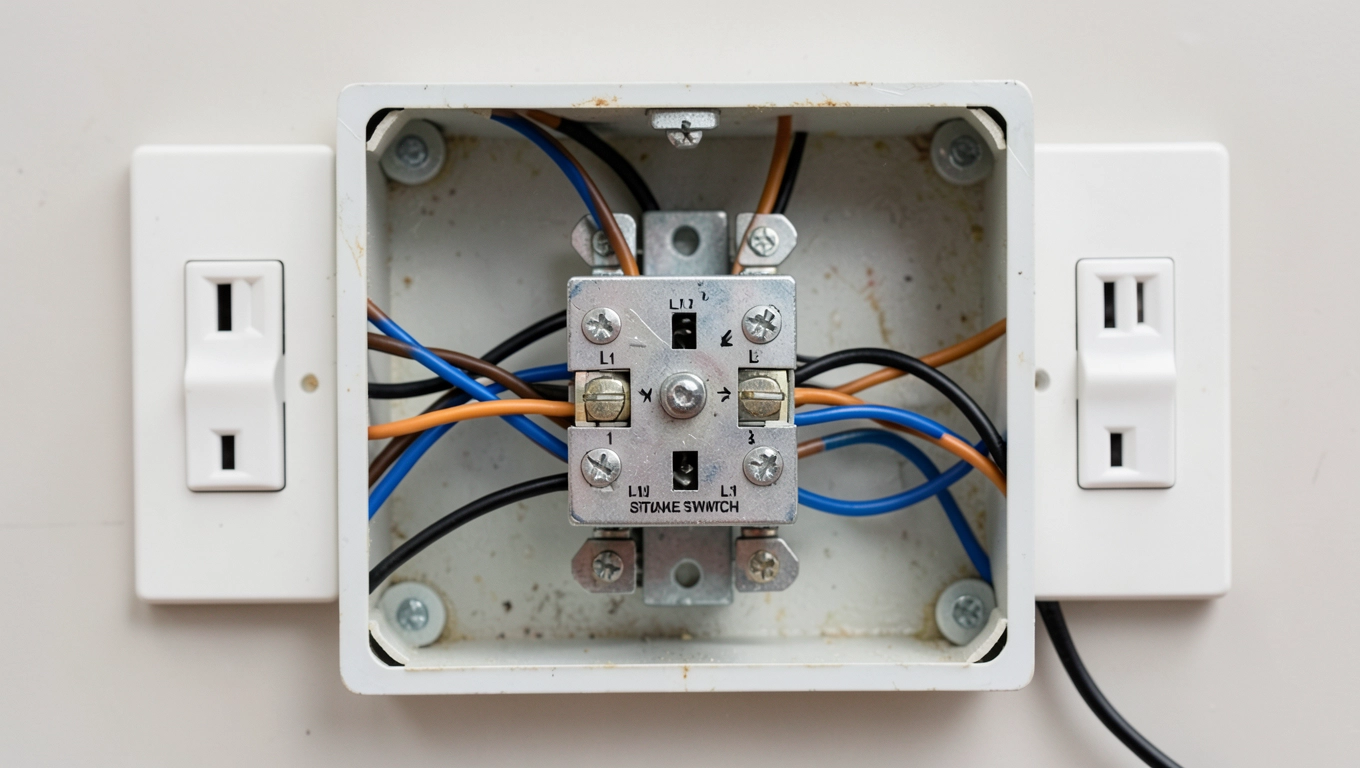

Podłączenie włącznika schodowego krzyżowego stawia dwa istotne dylematy: czy samodzielnie poprowadzisz przewody i prawidłowo oznaczysz żyły, oraz jak zapewnić bezpieczeństwo instalacji przed uruchomieniem. Drugi wątek to wybór właściwego kabla i liczby żył pomiędzy punktami — czy wystarczy standardowy przewód, czy trzeba stosować kabel czterordzeniowy. W krótkim wstępie wskażemy najważniejsze decyzje i przygotujemy checklistę materiałów.

Jak podłączyć włącznik schodowy krzyżowy

Poniżej zestaw praktycznych danych: ilości przewodów, kolory, materiały i orientacyjne ceny potrzebne do montażu typowego układu dwóch łączników schodowych i jednego krzyżowego.

Element Ilość Typ / uwagi Przybliżony koszt (PLN)
Włącznik schodowy 2 szt. zaciski L, L1, L2 25–60 / szt.
Włącznik krzyżowy 1 szt. cztery przewody korespondencyjne 35–90 / szt.
Przewód YDY 3x1.5 5–15 m zasilanie: fazowy, neutralny, ochronny 2,5–3,5 / m
Przewód YDY 4x1.5 10–25 m dwa przewody korespondencyjne + PE/NN 3,0–4,5 / m
Puszki instalacyjne 2–4 szt. głębokość 40–60 mm 5–12 / szt.
Złączki / WAGO 3–6 szt. łączenie neutralnych i ochronnych 3–8 / szt.
Ramki i śruby 1–2 komplet ramki pojedyncze/podwójne 15–45 / komplet
Orientacyjny koszt całości - bez robocizny 120–350 PLN

Z tabeli wynika, że dla standardowego układu najważniejszy jest wybór między przewodem 3x1.5 a 4x1.5 — ten drugi umożliwia komfortowe prowadzenie dwóch przewodów korespondencyjnych oraz pozostawienie przewodu neutralnego i ochronnego w puszkach. W praktyce (uwaga: nie używamy tej frazy), orientacyjny czas montażu to 1–4 godziny w zależności od umiejętności, a materiały kosztują zwykle 120–350 zł.

  • Wyłącz zasilanie w tablicy i sprawdź brak napięcia testerem.
  • Przygotuj puszki i przygotuj przewody: zasilanie do pierwszej puszki.
  • Poprowadź przewody korespondencyjne pomiędzy łącznikami zgodnie ze schematem.
  • Podłącz fazowy do L pierwszego włącznika, neutrals w złączkach, a ochronny do uziemienia.
  • Zamontuj włącznik krzyżowy między dwoma schodowymi, łącząc pary przewodów.
  • Włącz zasilanie i testuj działanie ze wszystkich punktów.

Przygotowanie instalacji i bezpieczeństwo

Przed rozpoczęciem zawsze odłącz zasilanie w tablicy i zabezpiecz wyłącznik. Użyj próbnika napięcia, by sprawdzić, że w puszce nie ma napięcia. Miej pod ręką śrubokręt izolowany, szczypce i tester.

Zobacz także: Appio włącznik dotykowy schodowy – jak podłączyć

Zaplanuj rozmieszczenie puszek i długości przewodów. Sprawdź, czy masz przewód YDY 4x1.5 do prowadzenia dwóch przewodów korespondencyjnych. Zadbaj o rękawice i oświetlenie zastępcze.

Oznacz żyły taśmą przed rozłączeniem. Dzięki temu łatwiej odtworzysz połączenia pomiędzy łącznikami. Zapobiega to pomyłkom i luźnym zaciskom.

Przewody i kolory w włącznikach krzyżowych

Kolory przewodów są kluczowe: niebieski to przewód neutralny, żółto‑zielony to przewód ochronny, a fazowy zwykle brązowy, czarny lub szary. Oznaczaj dodatkowo przewody korespondencyjne taśmą. To ułatwia łączenie pomiędzy łącznikami.

Zobacz także: Jak podłączyć włącznik schodowy podwójny krzyżowy? Poradnik krok po kroku 2025

Do oświetlenia używa się najczęściej 1,5 mm². Gdy potrzeba czterech żył między punktami, wybierz YDY 4x1.5. Pamiętaj, że przewód fazowy trafia na zacisk L w włączniku.

Przy łączeniu w puszkach stosuj złączki typu WAGO. Zapewniają one pewny styk i prosty montaż. W przypadku wielu przewodów w puszce wybierz większą puszkę o głębokości 60 mm.

Schematy podłączenia włączników krzyżowego i schodowego

Podstawowy schemat: zasilanie trafia do pierwszej puszki; fazowy idzie do pierwszego włącznika schodowego; dwa przewody korespondencyjne biegną dalej przez krzyżowy aż do drugiego schodowego, skąd wychodzi przewód na lampę. Neutralny i ochronny pozostają połączone w puszkach.

Zobacz także: Jak podłączyć włącznik schodowy pojedynczy? Poradnik krok po kroku 2025

Włącznik krzyżowy zmienia połączenie par przewodów korespondencyjnych — nie tędy bierze zasilanie, a jedynie "przełącza" przelotność. Dzięki temu z więcej niż dwóch miejsc można sterować jednym obwodem oświetleniowym. Zawsze podłączaj przewód fazowy do oznaczonego zacisku.

Przy większej liczbie punktów zachowaj konsekwencję w oznaczeniach przewodów. Błąd w parowaniu przewodów pomiędzy łącznikami to najczęstsza przyczyna nieprawidłowego działania układu. Sprawdź ciągłość przed montażem ramki.

Zobacz także: Czy włącznik schodowy może zastąpić zwykły? Poradnik 2025

Podłączenie pierwszego włącznika do zasilania

Fazowy przewód wprowadź do zacisku L pierwszego włącznika. Neutralny przewód nie powinien być podłączany do włącznika światła — łączymy go w złączce w puszce. Ochronny przewód przykręć lub podłącz do listwy uziemiającej w puszce.

Wiele włączników ma dodatkowe zaciski L1 i L2 dla przewodów korespondencyjnych. Podłącz je zgodnie z etykietą, aby utrzymać logiczny porządek pomiędzy łącznikami. Używaj krótkich odcinków przewodów i dobrej izolacji.

Jeśli zasilanie i lampa są w różnych puszkach, zanotuj którędy biegną przewody. Zrób zdjęcie przed demontażem — to najprostszy sposób na uniknięcie pomyłek. Zapewni to prawidłowe dopasowanie zacisków.

Zobacz także: Jak podłączyć włącznik schodowy Schneider? Poradnik 2025

Łączenie przewodów korespondencyjnych między włącznikami

Między dwoma łącznikami schodowymi wymagana jest para przewodów korespondencyjnych. Gdy wstawiasz włącznik krzyżowy pomiędzy nimi, poprowadź czterordzeniowy kabel, aby mieć dwie pary przewodów. Przewód neutralny i ochronny pozostaw w puszkach.

Na obu końcach oznacz przewody tą samą numeracją lub kolorową taśmą. Połączenie "A" do "A", "B" do "B" — to zasada działania układu. Każda zmiana miejscami pary spowoduje odwrotne działanie.

Zaciski muszą być dokręcone i zabezpieczone koszulkami termokurczliwymi lub taśmą. Luz w zaciskach to nie tylko niesprawne działanie, ale i ryzyko iskrzenia. Sprawdź ścisłość po zakończeniu prac.

Montaż łączników, ramki i sprawdzenie instalacji

Po wykonaniu połączeń wsadź łączniki do puszek i przykręć je śrubami. Upewnij się, że przewody nie są ściśnięte i nie wystają poza izolację. Załóż ramki i zdejmij folię ochronną.

Przed przykręceniem ramki włącz zasilanie i przeprowadź test działania ze wszystkich punktów. Sprawdź, czy lampa reaguje na każdy włącznik. Jeśli układ nie działa, natychmiast wyłącz zasilanie i przeanalizuj połączenia.

Po teście wyłącz zasilanie i dociśnij przewody w zaciskach na stałe. Zatrzaśnij ramki i uporządkuj przewody w puszkach. Estetyka montażu idzie w parze z bezpieczeństwem.

Najczęściej popełniane błędy i bezpieczne wyłączenie zasilania

Typowe błędy to zamiana przewodu neutralnego z fazowym, poplątanie par korespondencyjnych oraz niedokręcone zaciski. Innym problemem jest brak pozostawienia przewodu ochronnego w puszkach. Te usterki objawiają się miganiem lub brakiem działania.

Zawsze wyłącz główny bezpiecznik przed pracą i sprawdź brak napięcia multimetrem. Jeśli nie masz pewności, lepiej wezwać fachowca. Samodzielne prace powinny ograniczać się do osób zaznajomionych z instalacją.

Oznacz przewody, rób zdjęcia i zapisuj schematy połączeń. To oszczędza czas i zapobiega błędom przy kolejnych naprawach. Dobre przygotowanie to mniejsza szansa na awarię i pewny układ łączników.

Jak podłączyć włącznik schodowy krzyżowy

Jak podłączyć włącznik schodowy krzyżowy

  • Pytanie: Jak podłączyć pierwszy włącznik schodowy w układzie z włącznikiem krzyżowym?

    Odpowiedź: W pierwszej puszce ma być zasilanie z trzema przewodami (ochronny, neutralny i fazowy). Podłącz przewód fazowy do wejścia pierwszego włącznika schodowego, przewód ochronny do masy, a przewód neutralny zostaw w sposób zabezpieczony. Następnie połącz przewody korespondencyjne prowadzące do krzyżowego zgodnie z instrukcją modelu i zamontuj pierwszą ramkę.

  • Pytanie: Jakie przewody i kolory są potrzebne między włącznikami a krzyżowym?

    Odpowiedź: Między włącznikami schodowymi a krzyżowym prowadzi się cztery przewody: ochronny, neutralny i dwa przewody korespondencyjne fazowe. Kolor przewodów zwykle to niebieski dla neutralnego, a szary/czarny/brązowy dla fazowych, w zależności od zestawu.

  • Pytanie: Jakie kroki wykonawcze obejmuje montaż krok po kroku?

    Odpowiedź: Przygotuj przewody w puszkach, połącz pierwsze wejście ze zasilaniem, podłącz przewody korespondencyjne między włącznikami, zmontuj krzyżowy i ramkę. Używaj właściwych zacisków i sprawdź kompatybilność z modelem włącznika krzyżowego, który posiadasz.

  • Pytanie: Jak zweryfikować poprawność działania po montażu?

    Odpowiedź: Wyłącz zasilanie przed pracą, następnie włącz i przetestuj układ: światło powinno reagować z obu miejsc. Sprawdź, czy wszystkie przewody są dobrze dokręcone i oznaczone, a po uruchomieniu system działa bez luźnych połączeń.
