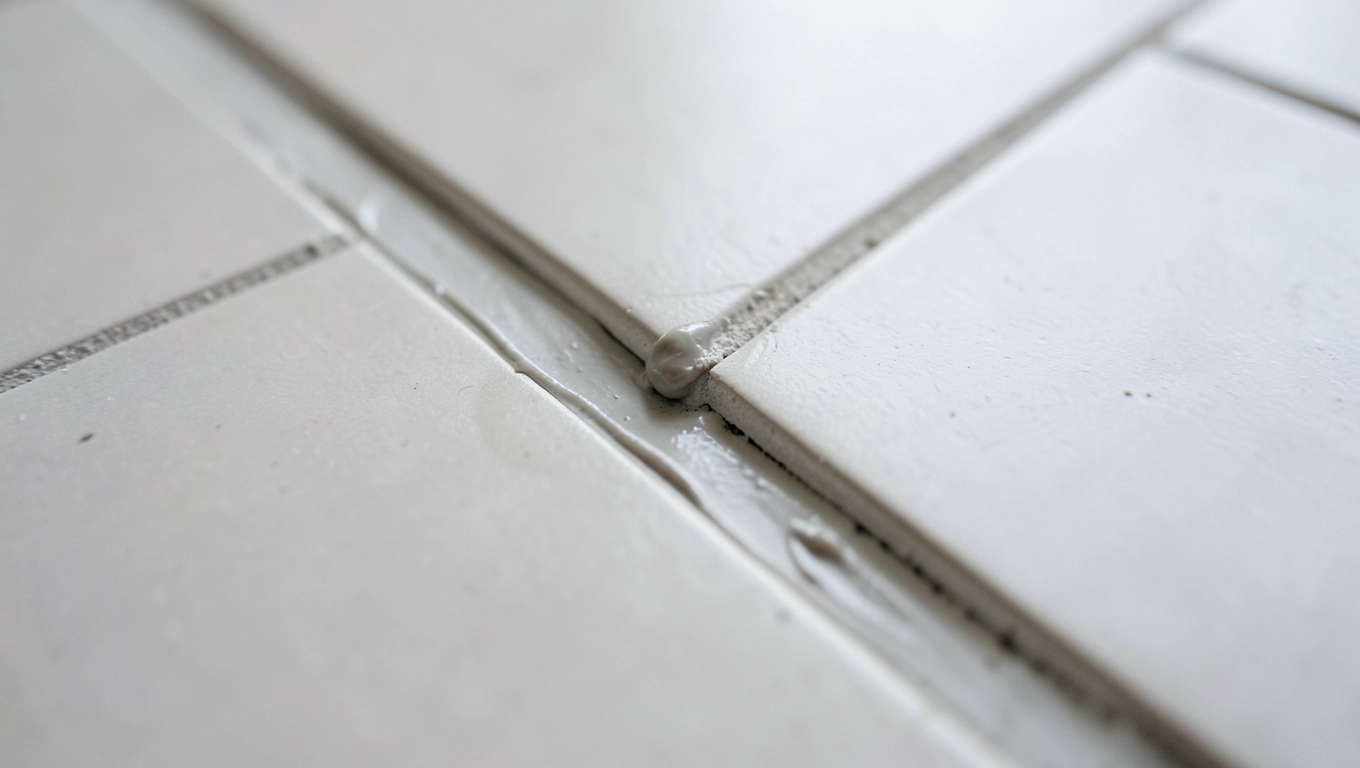

Jak położyć płytki na dylatacji, żeby nie pękły? Sprawdzony sposób

Masz przed sobą dylatację, a za chwilę kładziesz na niej płytki. Zanim sięgniesz po pacę, warto zrozumieć jedną rzecz: ten kilkumilimetrowy rowek nie jest wadą konstrukcji, lecz jej sprytnym mechanizmem bezpieczeństwa. Problem zaczyna się tam, gdzie ktoś traktuje go jako niedogodność do ukrycia, zamiast jako szczelinę do zaopiekowania. Kiedy gres zaczyna pękać, a fuga robi się pajęczyną nad dokładnie tym samym miejscem, przyczyny prawie zawsze sięgają tego samego błędu. W tym tekście dostajesz cztery działające rozwiązania, konkretne wymiary, realne widełki cenowe i listę kontrolną, którą wydrukujesz przed wejściem na budowę.

• Dlaczego płytki pękają nad dylatacją i jak temu zapobiec
• Profile dylatacyjne i elastyczne wypełnienia co wybrać do gresu
• Dylatacja pod płytkami z ogrzewaniem podłogowym pola cięcia i szczeliny
• Najczęstsze błędy przy układaniu płytek na dylatacji i jak ich uniknąć

Dlaczego płytki pękają nad dylatacją i jak temu zapobiec

Każdy materiał budowlany pracuje pod wpływem temperatury i wilgoci. Beton, jastrych cementowy, klej, gres wszystkie rozszerzają się i kurczą, choć w różnym tempie. Współczynnik rozszerzalności termicznej dla typowego jastrychu cementowego wynosi około 0,01 mm na metr bieżący na każdy stopień Celsjusza. Brzmi niewinnie, ale przy dwudziestometrowym fragmencie podłogi i różnicy temperatur rzędu 30°C między zimą a latem daje to ruch rzędu 6 mm. Dokładnie tyle, ile ma typowa szczelina dylatacyjna.

Gres formatu 120×60 cm jest znacznie bardziej wrażliwy niż mała mozaika. Duże płyty mają stosunkowo niewielką liczbę spoin, a sztywność formatu oznacza, że wszelkie naprężenia skupiają się na krawędziach. Kiedy podłoże „oddycha", a płyta ceramiczna nie ma gdzie uciec, energia kinetyczna ruchu zamienia się w mikropęknięcia. Po kilku miesiącach mikropęknięcia stają się makro, a po dwóch latach właściciel szuka ekipy do naprawy.

Najczęstszy scenariusz wygląda tak: fuga żółknie, potem wypada, wreszcie przez środek płytki biegnie rysa prosta jak po linijce. To znak, że belka nad szczeliną czyli spoiwo klejowe między dwiema płytami jastrychu nie miała możliwości pracy. Rozciąganie i ściskanie skupiło się w jednym miejscu i znalazło najsłabszy punkt układanki. Zazwyczaj pada on właśnie na ceramikę, bo jest krucha z natury.

Skala problemu bywa myląco opóźniona. Wady ujawniają się od trzech miesięcy do nawet dwóch lat, zależnie od intensywności ruchu i amplitud temperatur. Mieszkanie na parterze z dużymi oknami nagrzewa się latem mocniej niż lokal na piętrze. Dom z pompą ciepła i ogrzewaniem podłogowym generuje jeszcze większe wahania. Latem posadzka w salonie potrafi mieć 35°C, zimą w strefie brzegowej 22°C to trzynaście stopni różnicy w jednym cyklu, bez uwzględnienia gradientu głębokości.

Rozszerzalność cieplna to nie jedyny winowajca. Skurcz jastrychu cementowego w pierwszych tygodniach po wylaniu potrafi przesunąć krawędzie szczeliny o 1-2 mm. Jeśli ekipa ułożyła płytki zbyt wcześnie, ruch budulcowy nakłada się na ruch termiczny, a pola dylatacyjne rozjeżdżają się znacznie powyżej zakładanego zakresu. Norma PN-EN 13892 mówi wprost: obciążenie ruchem można dopuścić dopiero po osiągnięciu przez jastrych wilgotności resztkowej poniżej 2% CM dla podłóg z ogrzewaniem i 3% bez niego.

Zrozumienie fizyki to połowa sukcesu. Druga połowa polega na właściwym doborze materiału elastycznego nad szczeliną. Klej klasy C2 S1 według PN-EN 12004 mostkuje drobne ruchy, ale nie zastępuje profilu dylatacyjnego. Silikon sanitarny sprawdza się przy wannie, nie przy posadzce obciążonej ruchem. Kauczuk poliuretanowy z właściwym modułem sprężystości (twardość Shore A 25-35) i zdolnością do odkształceń ±25% to materiał, który wytrzyma lata, jeśli zostanie prawidłowo zabudowany.

Profile dylatacyjne i elastyczne wypełnienia co wybrać do gresu

Na rynku funkcjonują trzy główne rozwiązania, każde z własnym optimum zastosowania. Profile mechaniczne z wkładem elastycznym, wypełnienia masowe na bazie poliuretanu lub silikonu konstrukcyjnego, oraz tradycyjna szczelina otwarta przykryta listwą. Wybór zależy od obciążenia, estetyki i budżetu, przy czym kryteria te często ścieralnie się ze sobą.

Profil aluminiowy z wkładem z kauczuku EPDM to dziś standard w biurach i galeriach handlowych. Aluminium przejmuje naprężenia mechaniczne, a wkładka gumowa kompensuje ruch szczeliny w zakresie ±8 mm bez utraty szczelności. Wkład wymienia się po 15-20 latach, kiedy zaczyna twardnieć, ale sam profil zostaje na miejscu. Przy gresie domowym profil osadzony na zaprawie epoksydowej daje najczystsze przejście i chroni krawędzie płytek przed szczerbieniem.

Wypełnienie poliuretanowe wymaga czegoś, czego wielu wykonawców pomija: sznura dylatacyjnego. To zwykły profil ze spienionego polietylenu o średnicy o 25% większej niż szerokość szczeliny, wciśnięty w rowek. Masa PU nie przylega wtedy do trzech stron, lecz do dwóch ścianek szczeliny. Dzięki temu może swobodnie pracować na ściskanie i rozciąganie. Bez sznura masa trzyma się dna, pęka i wypada w ciągu dwóch sezonów grzewczych. To najpopularniejszy błąd, którego konsekwencje widać na każdym drugim balkonie.

Pole dylatacyjne wyznaczasz, dzieląc powierzchnię posadzki na kwadraty lub prostokąty, w których żaden wymiar nie przekracza wartości z tabeli. W praktyce oznacza to na przykład salon 7×4 m 28 m² z ogrzewaniem podłogowym i gresem 60×60. Wymaga przynajmniej jednej szczeliny pośrodku dłuższego boku. Bez niej klej nie wytrzyma sezonowych ruchów i po roku zobaczysz rysę w najmniej oczekiwanym miejscu.

Dylatacja pod płytkami z ogrzewaniem podłogowym pola cięcia i szczeliny

Ogrzewanie podłogowe generuje większe ruchy podłoża niż tradycyjna wylewka. Przewody grzejne, elektryczne maty albo rury wodne oddają ciepło bezpośrednio do jastrychu, a ten oddaje je do warstwy klejowej i dalej do gresu. Różnica temperatur między strefą stałą a obrzeżami pokoju potrafi przekraczać 15°C w skali doby. To ultraszybki cykl termiczny, który bez rozbicia powierzchni na mniejsze pola dylatacyjne rozsadzi każdą posadzkę.

Wytyczne producentów systemów grzewczych i instrukcje ITB zalecają podział powierzchni na pola o boku 2,5-3 m w budynkach mieszkalnych i maksymalnie 2 m na tarasach oraz balkonach. W świetle tych zaleceń salon 8×5 m potrzebuje przynajmniej dwóch szczelin w jednym kierunku i jednej w drugim. Prawidłowe rozplanowanie wymaga znajomości trasy przewodów szczelina powinna przebiegać prostopadle do nich lub wzdłuż krawędzi pętli, nigdy w poprzek rury.

Granica stref grzewczych to osobna kategoria dylatacji. Tam, gdzie kończy się ogrzewana część podłogi, a zaczyna część chłodna (na przykład przy drzwiach balkonowych albo w przejściu między pokojem a nieogrzewaną sypialnią), różnica ruchów jest szczególnie duża. Pas dylatacyjny o szerokości 8-10 mm w tym miejscu nie jest luksusem, lecz wymogiem konstrukcyjnym. W praktyce wielu wykonawców zapomina o nim, bo nie widać go na rysunkach rzutów przygotowanych przez projektanta instalacji.

Szczelina brzegowa przy ścianie to inny temat, choć często mylony z dylatacją pośrednią. Ta pierwsza jest pasem peryferyjnym 8-12 mm, przykrytym cokołem, kompensującym ruch całej płyty posadzki. Ta druga dzieli posadzkę na niezależne pola. Na ogrzewaniu podłogowym oba są niezbędne i mają różne funkcje: obwodowa chłonie ekspansję termiczną całej masy, pola pośrednie rozbijają gradient temperatur wewnątrz jednego pomieszczenia.

Cyrkulacja w układzie grzewczym wpływa też na dobór materiału wypełniającego. Silikon sanitarny w szczelinie pośrodku pokoju wytrzyma, ale PU o module 25 Shore A przenosi większe ruchy bez rozszczelnienia. Ważniejsza od marki okazuje się twardość zbyt miękki materiał ugina się pod obciążeniem mebli, zbyt twardy pęka przy pierwszej zimie. Producenci klejów i mas oferują karty techniczne z konkretnymi wartościami: odkształcenie dopuszczalne ±25%, czas utwardzania 2-3 mm na 24 godziny, temperatura aplikacji od 5°C do 35°C.

Najczęstsze błędy przy układaniu płytek na dylatacji i jak ich uniknąć

Pierwszy grzech główny to wypełnienie szczeliny dylatacyjnej klejem cementowym. Robi się tak z lenistwa lub z niewiedzy. Klej nie jest materiałem elastycznym twardnieje w szczelinie, nie ma zdolności mostkowania ruchu i pęka przy pierwszej poważniejszej amplitudzie termicznej. Konsekwencja ujawnia się opóźnionym echem: rysa po roku albo dwa lata po odbiorze domu, kiedy gwarancja już dawno wygasła.

Drugi klasyczny błąd to niezidentyfikowanie dylatacji ukrytej pod wylewką. Projektant przewidział szczeliny, ekipa wylała jastrych, kolejna ekipa położyła płytki żadna nie sprawdziła, gdzie dokładnie biegną podziały. Efekt: płytki leżą na niby-monolitycznej podłodze, a szczeliny robią swoje pod spodem. Po kilku cyklach grzewczych naprężenia przenoszą się przez jastrych na warstwę kleju, dalej na ceramikę. Bez mapy dylatacji nie da się tego kontrolować.

Trzecia pułapka to montaż profilu dylatacyjnego źle dobranego do formatu płytki. Profil o wysokości 8 mm pod gres 10 mm wygina płytkę przy krawędzi. Odwrotna sytuacja profil 12 mm pod 8-milimetrowy gres zostawia pustkę, w którą wpływa woda przy myciu podłogi. Producent profilu zawsze podaje zakres dopuszczalnych grubości płytek. Warto go sprawdzić przed zakupem, a nie po ułożeniu połowy łazienki.

Czwarty błąd dotyczy klejenia. Na dylatacji nie wystarczy metoda pojedynczego smarowania, czyli naniesienia kleju tylko na podłoże. Wymagana jest tak zwana metoda podwójnego smarowania (floating + buttering) klej nakłada się zębatą pacą zarówno na jastrych, jak i na spód płytki. Dzięki temu pod płytką nie ma pustek powietrznych, a spoina klejowa przejmuje część naprężeń zamiast przekazywać je w jedno miejsce.

Piąty błąd, mniej oczywisty, to spoinowanie elastyczną fugą nad dylatacją bez przygotowania podłoża. Fuga klasy CG2 WA wg PN-EN 13888 mostkuje drobne ruchy do ±5%. Bez właściwego wypełnienia szczeliny pod spodem ruch idzie prosto w fugę, a ta żółknie i wypada po sezonie. Rozwiązanie: szczelina dylatacyjna musi być najpierw zamknięta wypełnieniem PU lub wkładem profilu, a dopiero potem przykryta fugą ceramiczną.

Uwaga: nigdy nie wykonuj dylatacji w jastrychu świeżo po wylaniu. Wiek podłoża poniżej 28 dni to za wcześnie na każdą okładzinę. Wcześniejsze klejenie oznacza gwarantowane pęknięcia w ciągu roku.

Wskazówka: oznacz trasy szczelin markerem na ścianach przed montażem cokołów. Za pięć lat, kiedy będziesz wymieniać okładzinę, mapa się opłaci i Tobie, i kolejnej ekipie.

Źródła i normy: PN-EN 12004 (kleje do płytek), PN-EN 13888 (fugi), PN-EN 13892 (jastrychy), instrukcje ITB nr 341/2008 i 422/2007, karty techniczne producentów systemów ogrzewania podłogowego oraz wytyczne Warunków Technicznych 2023 (Dz.U. 2022 poz. 1225, załącznik do rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie). Orientacyjne ceny materiałów pochodzą z analizy rynkowej ogólnopolskich dystrybutorów (stan na rok 2023-2024) i mogą się różnić regionalnie o 10-20%.
