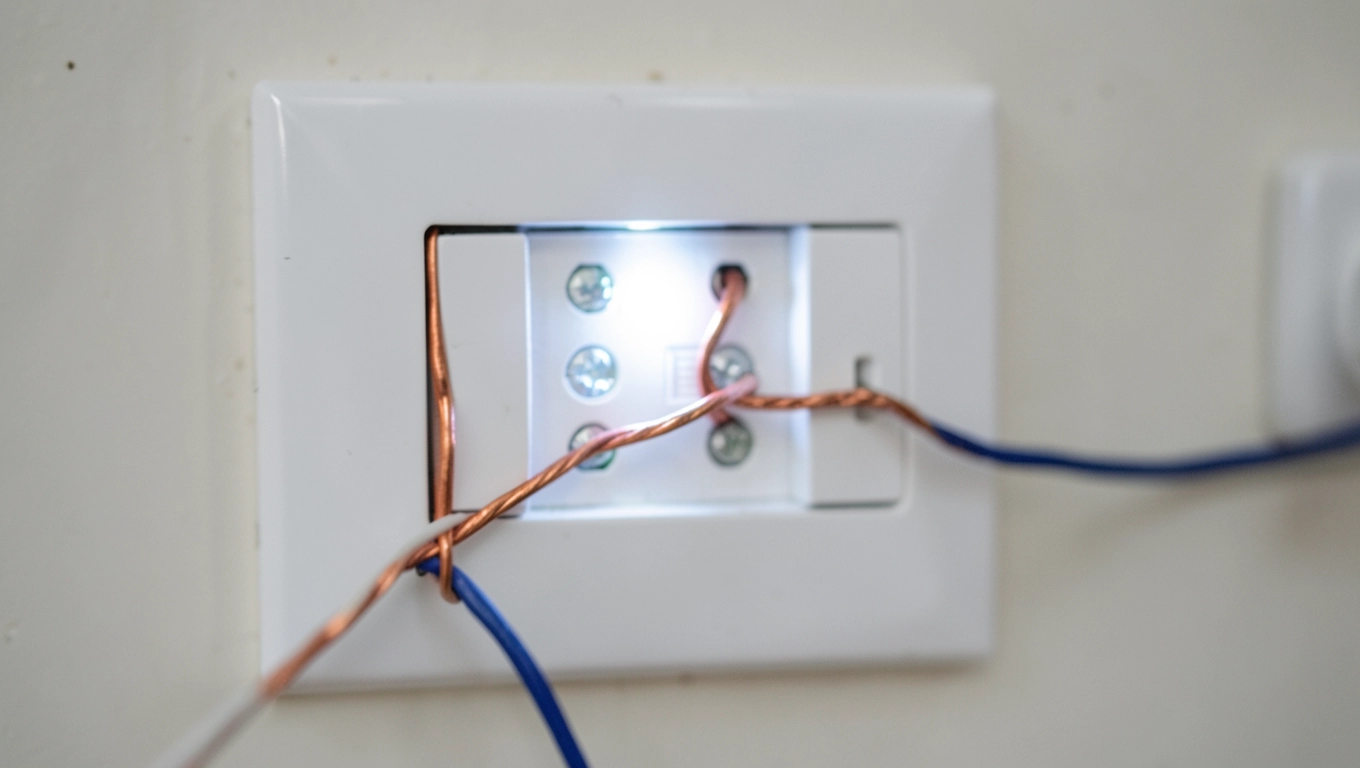

Jak przerobić włącznik zwykły na schodowy bez elektryka

Wchodzisz wieczorem na piętro, a na dole zostaje zapalone światło. Schodzisz po szklankę wody i znów ten sam problem: w jednym końcu korytarza zapalasz, w drugim gasisz, po omacku szukając dłonią ściany. Zwykły wyłącznik pojedynczy obsługuje tylko jedno miejsce. Żeby światło reagowało na dwa przyciski, potrzebujesz czegoś innego. Przerobienie włącznika zwykłego na schodowy to nie żadna czarna magia, tylko kwestia doboru odpowiedniego osprzętu i właściwego połączenia trzech przewodów zamiast dwóch.

• Czym różni się łącznik schodowy od zwykłego wyłącznika
• Schemat podłączenia łącznika schodowego i kolory przewodów
• Różnica między łącznikiem schodowym a krzyżowym
• Najczęstsze błędy przy przeróbce wyłącznika na schodowy

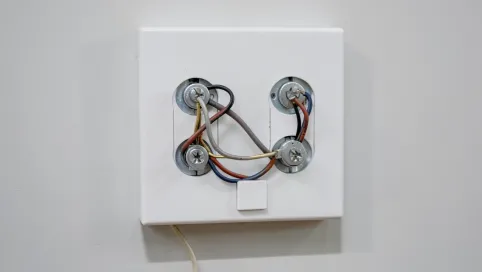

Czym różni się łącznik schodowy od zwykłego wyłącznika

Zwykły wyłącznik pojedynczy ma dwa zaciski: jeden na przewód fazowy L, drugi na odpływ do lampy oznaczony strzałką lub literą L1. Po jego naciśnięciu obwód się zamyka i prąd płynie, po ponownym naciśnięciu obwód się rozwiera i lampa gaśnie. Łącznik schodowy ma trzy zaciski: jeden wspólny (oznaczony L lub COM) oraz dwa wyjściowe (L1 i L2, czasem ↑↓).

Dzięki temu prąd fazowy nie trafia bezpośrednio do żarówki, lecz może płynąć jednym z dwóch torów. W pozycji górnej obwód zamknięty jest przez zacisk L1, w pozycji dolnej przez L2. Pojedynczy łącznik schodowy nie oświetli lampy sam z siebie, potrzebuje drugiego takiego samego urządzenia na drugim końcu korytarza, a pomiędzy nimi biegną dwa przewody łączące zaciski L1 z L1 i L2 z L2.

Rozróżnienie wizualne jest proste. Na froncie zwykłego wyłącznika widnieje pojedynczy symbol kluczyka lub dwa trójkąciki skierowane do siebie wierzchołkami, co oznacza obwód dwuzaciskowy. Łącznik schodowy nosi oznaczenie dwóch strzałek skierowanych w przeciwne strony lub ukośnego kluczyka z dwiema gałęziami, co wprost wskazuje na przełączanie między dwoma torami. Symbol schematyczny łącznika schodowego na rysunku elektrycznym przedstawia ruchomy styk w kształcie litery L, który może dotykać jednego z dwóch styków stałych.

Na polskim rynku najczęściej spotkasz mechaniczną wersję schodową z dźwignią kołyskową, choć popularność zdobywają też wersje dotykowe i bezdotykowe z czujnikiem zbliżeniowym. Zasada działania pozostaje identyczna: zmiana toru prądu, tyle że w starszych modelach styki przełączają się mechanicznie, a w sensorowych robi to przekaźnik elektroniczny.

Kiedy sam łącznik schodowy nie wystarczy

Dwa łączniki schodowe obsłużą korytarz z dwoma punktami sterowania, czyli klasyczną klatkę schodową prowadzącą z parteru na piętro. Gdy w planie pojawiają się trzy lub więcej miejsc, potrzebny jest dodatkowy element: łącznik krzyżowy.

Wzór na liczbę urządzeń jest prosty: 2 łączniki schodowe plus dowolna liczba łączników krzyżowych pomiędzy nimi. Na każdy dodatkowy punkt sterowania wstawiasz jeden krzyżowy. W długim przedpokoju z trzema drzwiami potrzebujesz zatem dwóch schodowych i jednego krzyżowego pośrodku. Na piętrze domu z zejściem do garażu, holem i schowkiem mogą to być dwa schodowe i trzy krzyżowe.

Schemat podłączenia łącznika schodowego i kolory przewodów

Prąd w typowej instalacji domowej płynie trzema żyłami. Fazowy L dostarcza napięcie 230 V z rozdzielni, neutralny N zamyka obwód przez żarówkę, ochronny PE odprowadza potencjalny prąd zwarciowy do uziemienia. Łącznik schodowy rozłącza tylko przewód fazowy, nigdy neutralny. Pomylenie się tutaj powoduje, że lampa świeci nawet przy wyłączonym przycisku, a na zaciskach żarówki wisi pełne napięcie 230 V względem ziemi, co jest śmiertelnym zagrożeniem przy wymianie źródła światła.

W praktyce kolory przewodów w Polsce są ściśle określone normą PN-HD 60364. Fazowy ma izolację brązową lub czarną, neutralny niebieską, ochronny żółto-zieloną. W starszych budynkach często spotkasz układ z przewodem fazowym czarnym, neutralnym niebieskim i ochronnym połączonym z zerem roboczym w rozdzielni.

Pomiędzy dwoma łącznikami schodowymi biegną dwa przewody, najczęściej oba w izolacji czerwonej. Łączą zaciski L1 pierwszego urządzenia z L1 drugiego oraz L2 pierwszego z L2 drugiego. Wspólny zacisk pierwszego łącznika (L) przyjmuje fazę z rozdzielni, wspólny zacisk drugiego oddaje prąd dalej do oprawy oświetleniowej. Z oprawki do rozdzielni wraca przewód neutralny N, który zamyka obwód w szynie zerowej.

W praktycznym montażu przewód YDYp 3×1,5 mm² wystarczy do obwodów oświetleniowych z zabezpieczeniem B10 A. Przy LED-owych żarówkach pobór prądu rzadko przekracza 0,1 A, więc spadek napięcia na takim przekroju jest pomijalny. W obwodach z halogenami 12 V przez transformator warto dobrać wyłącznik nadprądowy C6 A i przekrój 2,5 mm², bo impulsy startowe mogą chwilowo przekroczyć wartość znamionową.

Krok po kroku: przeróbka zwykłego wyłącznika na schodowy

Pierwszy i najważniejszy etap to odłączenie napięcia. Wyłączasz odpowiedni bezpiecznik w rozdzielni, zakładasz blokadę mechanicznego wyklucznika lub kawałek taśmy z napisem, a próbnikiem napięcia dotykasz obu zacisków starego wyłącznika. Brak sygnału to absolutne minimum bezpieczeństwa.

Drugi etap to demontaż starego urządzenia. Odkręcasz ramkę, wyciągasz mechanizm z puszki, fotografujesz telefonem aktualny układ przewodów. Bez tego zdjęcia możesz później nie odtworzyć, który przewód był fazowy. W większości mieszkań z lat siedemdziesiątych i wcześniejszych w puszce znajdziesz dwa przewody dwużyłowe, fazowy i powrotny do lampy, plus ewentualnie trzeci prowadzący do dalszego punktu oświetleniowego.

Trzeci etap to dobór przewodu łączącego. Pomiędzy obiema puszkami potrzebujesz dodatkowej żyły, którą najłatwiej poprowadzić po istniejącej trasie w ścianie lub w listwie elektroinstalacyjnej. Kolor izolacji dobierasz zgodnie z projektem: oba tory po czerwieni lub po białym. W praktyce wielu elektryków używa jednego czerwonego i jednego białego, by odróżnić tory wzrokowo.

Czwarty etap to montaż łączników schodowych. W obu puszkach podłączasz przewód fazowy do wspólnego zacisku L pierwszego łącznika. Dwa przewody łączące trafiają do L1 i L2, a z drugiego łącznika wspólny zacisk L wyprowadza prąd do lampy. Montaż zacisków śrubowych wymaga dokręcenia momentem 0,8 Nm dla przewodów 1,5 mm², zbyt mocne dokręcenie zrywa gwint w tworzywie.

Piąty etap to uruchomienie i test. Włączasz bezpiecznik, sprawdzasz napięcie próbnikiem, przełączasz każdy z klawiszy w obu puszkach. Poprawnie podłączony obwód reaguje na każdą zmianę pozycji, w każdym z dwóch łączników zapala i gasi światło niezależnie od pozycji drugiego. Brak reakcji oznacza przerwę w jednym z dwóch torów lub pomylenie zacisków wspólnego z wyjściowymi.

Różnica między łącznikiem schodowym a krzyżowym

Łącznik krzyżowy ma cztery zaciski: dwa wejściowe i dwa wyjściowe. Wewnętrznie każdy obwód wejścia może być połączony krzyżowo z jednym z dwóch wyjść, co daje cztery kombinacje ustawień. Współpracuje zawsze z parą schodowych umieszczonych na obu końcach trasy.

Wstawienie krzyżowego pomiędzy dwa schodowe powoduje, że prąd fazowy po dojściu do niego zostaje skierowany albo na pierwszy tor, albo na drugi tor wyjściowy, ale już po stronie dalszego łącznika. Dzięki temu w środkowej części korytarza można zgasić światło niezależnie od stanu na obu końcach. W schemacie wewnętrznym krzyżowy działa jak podwójny przełącznik dwukierunkowy, w którym skrzyżowanie zacisków zależy od pozycji klawisza.

Łącznik schodowy podwójny, nazywany też potocznie schodowym podwójnym, bywa mylony z krzyżowym. Tymczasem to dwa niezależne mechanizmy schodowe w jednej obudowie, każdy z trzema zaciskami. Stosuje się go, gdy z jednej puszki sterujemy dwoma niezależnymi lampami, na przykład kinkietem i oświetleniem sufitowym, ale nie do sterowania jedną lampą z trzech miejsc.

Cena różni się znacząco. Standardowy łącznik schodowy kosztuje od 12 do 30 złotych za sztukę, łącznik krzyżowy od 25 do 50 złotych. Automatyczny wyłącznik schodowy z czujnikiem ruchu to wydatek od 80 do 200 złotych, ale nie wymaga krzyżowych, bo całą logikę przełączania realizuje elektronika.

Kiedy automat schodowy bije klasyczny łącznik na głowę

Przy klatkach schodowych bloków wielorodzinnych, gdzie codziennie mija je kilkadziesiąt osób, licznik mechanicznych cykli wyczerpuje się w ciągu dwóch, trzech lat. Po tym czasie styki się wypalają, klawisz zaczyna iskrzyć i w końcu odmawia posłuszeństwa. Automat schodowy z przekaźnikiem elektronicznym przetrwa dekadę bez interwencji.

Kolejna sytuacja to sterowanie wielopunktowe w budynku inteligentnym. Łącznik schodowy wymaga fizycznego przewodu pomiędzy punktami, co w remontowanym obiekcie oznacza kucie ścian. Przekaźnik bistabilny umieszczony w puszce rozdzielczej współpracuje z dowolną liczbą przycisków dzwonkowych połączonych dwoma przewodami bez polaryzacji, co upraszcza instalację i obniża koszt materiału.

Najczęstsze błędy przy przeróbce wyłącznika na schodowy

Pierwszy grzech popełniany przez domowych majsterkowiczów to pomylenie przewodu neutralnego z fazowym. Efekt pozornie działa, bo lampa świeci, lecz na zaciskach łącznika wisi napięcie nawet po wyłączeniu. Po dotknięciu metalowej ramki ktoś może się porazić, jeśli jednocześnie trzyma wodoodporną baterię lub stoi na mokrej posadzce.

Drugi błąd to brak mostka uziemiającego w metalowej puszce podtynkowej. Obudowy stalowe muszą być połączone z przewodem PE mostkami o przekroju minimum 2,5 mm². Pominięcie tego połączenia sprawia, że przy uszkodzeniu izolacji wewnątrz puszki napięcie pojawia się na całej metalowej powierzchni, w tym na ramce widocznego na ścianie łącznika.

Trzeci problem to zbyt cienki przewód pomiędzy dwoma łącznikami. Instalator prowadzi często ten sam przewód 1,0 mm² co do opraw oświetleniowych o małym poborze, ale zapomina, że impuls startowy przy LED-ach driverowych potrafi chwilowo przekroczyć znamionową wartość prądu. W takich obwodach przekrój 1,5 mm² stanowi absolutne minimum.

Czwarta pułapka to brak identyfikacji zacisku wspólnego. Wielu producentów oznacza go literą L, ale zdarzają się modele, gdzie wspólny jest oznaczony strzałką albo numerem 1. Pomylenie wspólnego z L1 powoduje, że drugi łącznik nie działa poprawnie lub świeci ciągle niezależnie od pozycji. Rozwiązaniem jest zawsze sprawdzenie schematu w karcie katalogowej konkretnego modelu.

Brak reakcji po przełączeniu, czyli jak czytać objawy

Lampa nie zapala się wcale, choć bezpiecznik jest włączony. Najczęściej oznacza to przerwę w jednym z dwóch torów pomiędzy łącznikami. Miernik ustawiony na tryb ciągłości wskaże, który przewód jest przerwany. W praktyce przyczyną bywa niedokręcony zacisk śrubowy albo źle wsadzony przewód w zacisk sprężynowy.

Lampa świeci w obu pozycjach obu łączników, niezależnie od ich ustawienia. To klasyczny objaw zmostkowania L1 z L2 wewnątrz jednego z łączników. Zwykle powstaje przy zbyt obfitym cynowaniu zacisków albo przy mechanicznym zniekształceniu styków podczas transportu. Rozwiązaniem jest wymiana mechanizmu łącznika, nie samego klawisza.

Lampa miga przy przełączaniu, nie działa stabilnie. Przyczyną jest najczęściej oblodzenie lub utlenienie styków w starszych łącznikach mechaniczych, a w nowszych modelach przekaźnik elektroniczny z uszkodzonym kondensatorem filtrującym. W obu przypadkach wymiana urządzenia jest konieczna, bo naprawa nie ma ekonomicznego uzasadnienia.

Plan zakupowy przed montażem

Zanim zaczniesz kucie ścian, skompletuj wszystko, czego potrzebujesz. Lista jest krótka, ale bez jednego elementu wstrzymasz pracę w połowie drogi.

• 2 łączniki schodowe w wybranym systemie ramek (ten sam producent, jednolity design)
• 1 łącznik krzyżowy, jeśli punkty sterowania są trzy lub więcej
• przewód YDYp 3×1,5 mm² w wybranym kolorze izolacji, odcinek zależny od trasy
• śrubokręt płaski z izolacją VDE 1000 V, opcjonalnie krzyżak PH2
• miernik napięcia z atestem do 600 V oraz funkcją testu ciągłości
• probówka napięcia z neonówką lub bezkontaktowy detektor z sygnalizacją dźwiękową
• koszulki termokurczliwe lub taśma izolacyjna do oznaczenia przewodów
• złączki Wago 221 lub zaciski śrubowe do połączeń w puszce

Złączki Wago 221 z dźwignią zwalniającą pozwalają na szybkie i pewne połączenie przewodów linkowych o przekroju do 4 mm² bez lutowania czy śrubowania. W instalacjach podtynkowych stosuje się też złączki Wago 2773 z zaciskiem sprężynowym, które po wsunięciu przewodu blokują się samoczynnie.

Przed rozpoczęciem prac upewnij się, że w rozdzielni jest wyłącznik różnicowoprądowy 30 mA chroniący obwód oświetleniowy. Brak RCD przy modernizacji oznacza konieczność jego montażu, bo nowy łącznik z metalową ramką wymaga pełnej ochrony przeciwporażeniowej. Bezpiecznik nadprądowy B10 A wystarcza do większości obwodów oświetleniowych, w starych instalacjach z zabezpieczeniem B16 A przekrój przewodu musi wynosić minimum 2,5 mm².

Kiedy projekt instalacji jest gotowy, a materiały leżą na stole, przejście ze zwykłego wyłącznika na schodowy zajmuje dosłownie pół dnia pracy. Najtrudniejszy etap to nie sama elektryka, tylko przeciągnięcie dodatkowego przewodu pomiędzy obiema puszkami. Tutaj warto poświęcić czas na staranne poprowadzenie trasy, bo poprawki po tynkowaniu są kosztowne i niebezpieczne.

Jeśli po lekturze tego przewodnika wciąż masz wątpliwości, poproś o konsultację osobę z uprawnieniami SEP do 1 kV. Koszt przeglądu zwykle mieści się w przedziale od 100 do 250 złotych, a daje pewność, że obwód spełnia obowiązujące normy i nie zagrozi domownikom przez następne dwie dekady.

Źródła: PN-HD 60364 instalacje elektryczne niskiego napięcia, karty katalogowe polskich producentów osprzętu (dostępne na ich stronach internetowych), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych budynków (Dz.U. 2019 poz. 1065 z późn. zm.)
