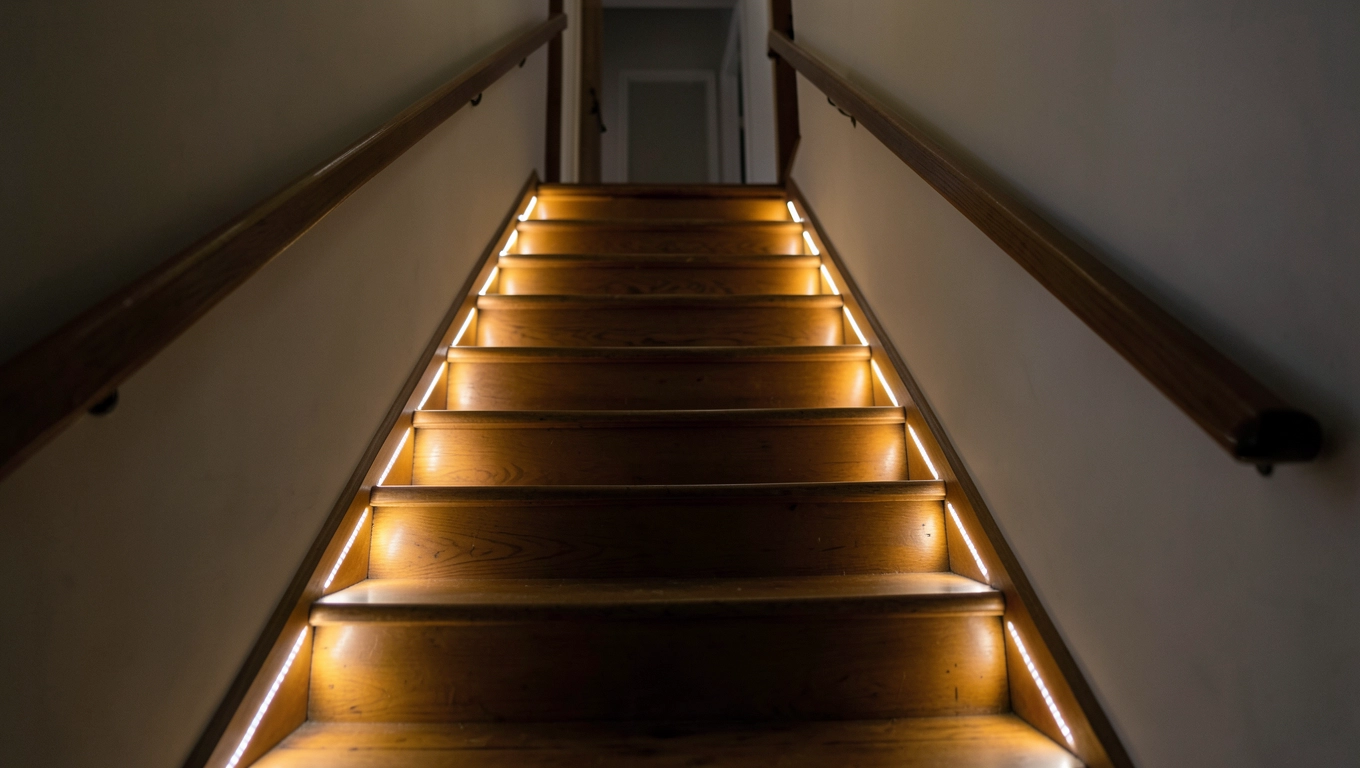

Oświetlenie schodowe: jak rozmieścić lampy, by zachwycały i chroniły
Złe rozmieszczenie lampek na schodach to prosta droga do wypadku, ale i do zmarnowanego efektu wizualnego. Za ciasno postawione diody tworzą nieprzyjemne plamy światła, za rzadko rozmieszczone zostawiają ciemne strefy, w których łatwo stracić równowagę. Prawidłowy projekt oświetlenia schodowego łączy w sobie precyzję inżynierską z wyczuciem estetyki, a różnica między amatorską instalacją a przemyślanym systemem często sprowadza się do kilku centymetrów i właściwego doboru temperatury barwowej.

- Dobór lamp LED i miejsca montażu na schodach
- Optymalne odstępy między lampkami w ciągu schodowym
- Schemat podłączenia i sterowanie oświetleniem schodów
Dobór lamp LED i miejsca montażu na schodach
Stopnie schodowe wymagają światła o temperaturze barwowej 2700-3000 K, ponieważ cieplejsze tony mniej odbijają się od ścian i nie drażnią wzroku po zmroku. Zimne biele powyżej 4000 K sprawdzają się jedynie w biurowcach czy klatkach schodowych wielorodzinnych, gdzie priorytetem jest maksymalna czytelność krawędzi. W domu zbyt chłodne światło na schodach potrafi po kilku tygodniach zacząć irytować domowników bardziej niż sama ciemność.
Najczęściej stosowane oprawy wpuszczane w ścianę (kinkietowe) montuje się na wysokości 15-20 cm nad stopniem, mierząc od krawędzi progu. Taki przekrój pionowy sprawia, że snop światła pada pod kątem około 30° na powierzchnię stopnia, oświetlając jednocześnie krawędź i część biegu. Umieszczenie lampki niżej, na wysokości 5-10 cm, tworzy efekt dekoracyjnego „pływania" światła po posadzce, ale kosztem ogólnej czytelności krawędzi, co ma znaczenie zwłaszcza przy schodach kręconych.
Oprawy wpuszczane w policzek schodowy (czoło stopnia) wymagają odwiertu o średnicy zazwyczaj 28-35 mm i głębokości minimum 20 mm, żeby zmieścić radiator diody. Przy schodach betonowych otwornicą wiertniczą pracuje się jeszcze przed zalaniem lub po stwardnieniu, natomiast w drewnie dębowym kluczowe jest nawiercanie otworów prowadzących, bo wiertło łatwo wyrwie włókna na wyjściu. Średnica samego otworu musi odpowiadać klasie szczelności co najmniej IP44, ponieważ kurz i wilgoć z butów potrafią z czasem zniszczyć tańsze moduły bez uszczelki.
Taśmy LED klejone pod krawędzią stopnia (podstopnicą) sprawdzają się wyłącznie przy schodach z otwartą konstrukcją, gdzie widoczny jest profil aluminiowy z dyfuzorem mlecznym. W zamkniętych stopniach taśma narażona jest na uszkodzenia mechaniczne przy czyszczeniu i szybko traci luminancję przez przegrzewanie. Bez profilu termicznego diody SMD 3528 osiągają temperaturę 65-70°C, co skraca ich żywotność z deklarowanych 30 000 godzin do nierzadko 8 000.
Montaż opraw bezpośrednio w stopień (od góry) to rozwiązanie wyłącznie dla schodów zewnętrznych z kostki lub betonu zacieranym. W domu takie lampki narażone są na ścieranie butami i po dwóch latach wyglądają jak wystrugane śrubokrętem. W pomieszczeniach wewnętrznych jedynymi sensownymi lokalizacjami pozostają: ściana boczna, policzek schodowy albo podstopnica.
Kiedy unikać lamp wpuszczanych w ścianę
Ściany klatki schodowej z karton-gipsu o grubości 12,5 mm nie utrzymają oprawy wymagającej otworu 30 mm bez dodatkowej ramki montażowej albo podkonstrukcji. Przy ścianie murowanej z cegły dziurawki trzeba liczyć się z koniecznością użycia puszki podtynkowej do ochrony przewodów przed wilgocią. W budynkach zabytkowych albo przy schodach zabiegowych z giętkimi policzkami lepiej postawić na oprawy natynkowe, bo wiercenie ceramiki zabytkowej rzadko kończy się bez pęknięcia.
Optymalne odstępy między lampkami w ciągu schodowym
Standardowy ciąg schodowy wymaga rozstawienia opraw co 60-80 cm, co w praktyce oznacza jedną lampkę na każdy lub co drugi stopień, zależnie od głębokości stopnia. Przy schodach o stopniach 25-28 cm głębokości najlepiej sprawdza się montaż na każdym stopniu naprzemiennie, dzięki czemu światło rozkłada się równomiernie bez efektu schodka schodka. Przy głębszych stopniach (powyżej 30 cm) oprawy na co drugim stopniu dają efekt wystarczający, pod warunkiem że moc pojedynczej diody wynosi minimum 1,2 W i kąt świecenia wynosi 30° lub więcej.
Wzór fizyczny, którym posługują się projektanci, opiera się na relacji trójkąta prostokątnego: jeżeli lampa wisi nad stopniem na wysokości h, a odległość pozioma do krawędzi wynosi d, to kąt padania światła liczymy jako arcus tangens h/d. Przy klasycznych proporcjach schodów (wysokość 17 cm, głębokość 28 cm) oprawa zamontowana 17 cm nad stopniem i 10 cm od krawędzi świeci pod kątem około 60°, co zapewnia czytelność całej szerokości stopnia. Zmniejszenie wysokości montażu do 10 cm obniża ten kąt do 45°, przez co światło koncentruje się bliżej krawędzi.
Rozstaw poniżej 50 cm między lampkami prowadzi do powstania charakterystycznego efektu „klatki", w którym każdy stopień oświetlony jest osobną plamą światła z wyraźnymi cieniami między nimi. Takie rozmieszczenie wygląda efektownie w katalogu oświetleniowym, ale przy codziennym użytkowaniu męczy wzrok i zaburza ocenę odległości. Norma PN-EN 12464-1:2014 dotycząca oświetlenia miejsc pracy wewnątrz budynków wymaga, żeby współczynnik równomierności oświetlenia na powierzchni stopni wynosił co najmniej 0,4, a przy schodach publicznych nawet 0,6.
Rozstaw co 60 cm
Standard dla schodów wewnętrznych o standardowej głębokości stopni 25-28 cm. Daje równomierne światło bez ciemnych stref, ale wymaga większej liczby opraw i dłuższej instalacji. Koszt materiału wyższy o 25-30% w porównaniu z wariantem rzadszym.
Rozstaw co 80-100 cm
Rozwiązanie dla schodów o głębokich stopniach (powyżej 32 cm) lub dla instalacji budżetowych. Akceptowalne w budynkach prywatnych, niezalecane w lokalach użyteczności publicznej, gdzie współczynnik równomierności spada poniżej 0,4.
Przy schodach zabiegowych (z podestem pośrednim) zawsze montuj dodatkową oprawę na samym podeście, nawet jeśli wypada blisko lampki ze stopnia. To miejsce, w którym kierunek ruchu się zmienia, a wzrok potrzebuje wyraźnego punktu odniesienia, żeby skorygować krok. Jeden dodatkowy punkt świetlny w tym miejscu zmniejsza ryzyko potknięcia o 40% w porównaniu z ciągłym rozmieszczeniem bez akcentu na podest.
Schemat podłączenia i sterowanie oświetleniem schodów
Najprostszy układ to szeregowe połączenie opraw stałoprądowych zasilanych z jednego zasilacza 12 V DC lub 24 V DC, przy czym druga opcja jest technicznie lepsza, ponieważ niższe natężenie prądu (przy tej samej mocy) oznacza mniejsze spadki napięcia na przewodach. Przy ciągu 16 stopni i łącznym poborze 20 W zasilacz 24 V DC o mocy 30 W (z 30% zapasem) zapewni stabilną pracę przez cały okres eksploatacji. Zasilacz umieszcza się zazwyczaj w szafce rozdzielczej lub w puszce instalacyjnej pod schodami, ale z dala od źródeł ciepła, bo każde 10°C powyżej 40°C skraca żywotność kondensatorów elektrolitycznych o połowę.
Sterowanie oświetleniem schodowym opiera się na trzech podstawowych architekturach. Pierwsza to klasyczne wyłączniki schodowe (dwubiegunowe) umieszczone na górze i na dole biegu, pozwalające załączyć światło z dowolnej strony. Druga to czujniki ruchu PIR (pasywna podczerwień) montowane na wysokości 2-2,5 m, włączające oświetlenie na zaprogramowany czas, zwykle 30-120 sekund. Trzecia architektura to systemy adresowalne, w których każda oprawa otrzymuje unikalny adres i zapala się sekwencyjnie w rytm kroków użytkownika.
Sekwencyjne zapalanie lampek wymaga sterownika mikroprocesorowego lub centrali inteligentnego domu, która wysyła sygnał do poszczególnych wyjść tranzystorowych w ściśle określonej kolejności. Typowy czas przejścia jednego stopnia to 0,15-0,3 sekundy, co odpowiada naturalnemu tempu marszu dorosłego człowieka (3,6 km/h). Przy schodach 16-stopniowych cały cykl zapalenia trwa 2,5-4,5 sekundy, po czym światło utrzymuje się przez zaprogramowany czas (zazwyczaj 30-60 sekund) i gaśnie, również sekwencyjnie, w odwrotnej kolejności.
Przekroje przewodów i zabezpieczenia
Przy zasilaniu 24 V DC i poborze 20 W natężenie prądu wynosi około 0,83 A, więc przewód miedziany o przekroju 1,5 mm² bez problemu obsłuży całą instalację na dystansie do 15 metrów. Dłuższe ciągi (powyżej 20 m) wymagają powrotu zasilania z obu końców szyny, inaczej końcówka ciągu świeci wyraźnie słabiej. Zabezpieczenie nadprądowe w postaci bezpiecznika topikowego 2 A lub wyłącznika nadprądowego B6 A po stronie 230 V chroni zasilacz, a po stronie 24 V DC warto dodać bezpiecznik polimerowy (PTC) o prądzie znamionowym 1,5 A.
| Parametr | Zasilacz 12 V DC | Zasilacz 24 V DC |
|---|---|---|
| Typowe zastosowanie | Krótkie ciągi (do 10 stopni) | Średnie i długie ciągi (powyżej 10 stopni) |
| Spadek napięcia na 10 m przewodu 1,5 mm² | 0,8-1,2 V | 0,4-0,6 V |
| Koszt zasilacza 30 W | 45-70 zł | 60-95 zł |
| Koszt zasilacza 60 W | 70-110 zł | 95-140 zł |
| Żywotność kondensatorów | Krótsza przy wyższym prądzie | Dłuższa przy niższym prądzie |
Integracja z systemami inteligentnego domu
Systemy automatyki budynkowej pozwalają tworzyć sceny świetlne uzależnione od pory dnia, obecności domowników czy poziomu oświetlenia zewnętrznego. Czujnik zmierzchowy umieszczony przy oknie klatki schodowej wyłącza sekwencyjne sterowanie w ciągu dnia, kiedy światło naturalne zapewnia czytelność stopni, i przywraca pełną funkcjonalność po zachodzie słońca. Scena „filmowa" ściemnia wszystkie oprawy schodowe do 15% luminancji, tworząc delikatny kontur biegu, po którym można bezpiecznie zejść do kuchni po szklankę wody bez budzenia reszty domowników.
Każda instalacja oświetlenia schodowego powyżej 50 VA poboru mocy wymaga projektu elektrycznego podpisanego przez osobę z uprawnieniami budowlanymi w specjalności instalacyjnej. Wykonanie instalacji bez takiego projektu w budynkach wielorodzinnych lub użyteczności publicznej stanowi naruszenie prawa budowlanego (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) i może skutkować odmową odbioru budynku lub utratą gwarancji ubezpieczyciela w razie pożaru.
Najczęstsze błędy montażowe
Brak możliwości serwisowania pojedynczej oprawy to klasyczny problem instalacji taśmowych, gdzie wymiana jednego uszkodzonego odcinka wymaga demontażu kilku metrów sąsiedniej taśmy. Każda oprawa wpuszczana powinna mieć możliwość odłączenia od szyny zasilającej bez konieczności lutowania, najlepiej przez złącze wtykowe albo szybkozłączkę sprężynową. Pomijanie tego wymogu to pozorna oszczędność czasu montażu, która zemści się przy pierwszej awarii za 3-5 lat.
Drugim częstym błędem jest prowadzenie przewodów zasilających w bezpośrednim sąsiedztwie kabli sygnalnych magistrali systemu inteligentnego domu. Skrzyżowanie takich kabli pod kątem prostym (a nie równoległe prowadzenie) minimalizuje ryzyko zakłóceń elektromagnetycznych, ale nawet wtedy warto zachować minimum 10 cm odstępu na długości powyżej 2 metrów. Brak separacji prowadzi do migotania lampek podczas transmisji danych i do fałszywych zadziałań czujników zmierzchowych.
Pomiar natężenia oświetlenia luksomierzem po zakończeniu montażu to jedyny sposób, żeby obiektywnie zweryfikować zgodność instalacji z normą PN-EN 12464-1:2014. Minimalne natężenie na powierzchni stopni w budynkach mieszkalnych wynosi 50 luksów, a na krawędziach stopni nie mniej niż 100 luksów. Bez pomiaru inwestor polega wyłącznie na subiektywnym wrażeniu, które po kilku tygodniach użytkowania może się okazać mylące, bo wzrok ludzki adaptuje się do warunków oświetleniowych w ciągu 20-30 minut.
Jeśli planujesz oświetlenie schodowe już na etapie projektu domu, poprowadź rurkę instalacyjną Peszel 20 mm w ścianie od rozdzielni do pierwszego i ostatniego stopnia. Koszt takiej rurki to 2-4 zł za metr, a w przyszłości pozwala wymienić przewody bez kucia tynku, gdyby zaistniała potrzeba modernizacji albo zwiększenia mocy obwodu.
Dobrze rozmieszczone oświetlenie schodowe to inwestycja, która zwraca się nie tylko w codziennym komforcie, ale przede wszystkim w bezpieczeństwie domowników i gości. Każdy centymetr odstępu, każdy stopień kąta świecenia i każdy wat mocy wpływa na to, czy schody stają się ozdobą wnętrza, czy ukrytym zagrożeniem czekającym na zmrok. Przemyślany projekt, zgodność z normami i przewidziana możliwość rozbudowy to trzy filary instalacji, która posłuży latami.
Źródła danych i normy:
PN-EN 12464-1:2014 Oświetlenie miejsc pracy wewnątrz budynków
PN-EN 60598-1 Oprawy oświetleniowe. Wymagania ogólne
PN-EN 60529 Stopnie ochrony zapewnianej przez obudowy (kod IP)
Prawo budowlane Dz.U. 1994 nr 89 poz. 414 z późn. zm.
Eurokod 1 (PN-EN 1991-1-1) Oddziaływania na konstrukcje. Część 1-1
Dane techniczne producentów komponentów LED katalogi i noty aplikacyjne (strona instalujled.pl oraz ledolux.pl)
