Rotametry w podłogówce: ustawisz je sam i wyrównasz temperaturę w 15 minut

Salon grzeje jak piekarnik, a sypialnia w drugim końcu domu pozostaje chłodna mimo tygodni prób. Jedna pętla podłogówki krąży zbyt szybko, inna prawie stoi, bo opory hydrauliczne rosną wraz z długością rury. Wyrównanie przepływu na rozdzielaczu to jedyna realna metoda, żeby każdy pokój trzymał zadaną temperaturę bez podkręcania kotła i bez dogrzewania grzejnikami elektrycznymi. Poniżej znajdziesz konkretną ścieżkę opartą na fizyce przepływu, która zajmie około piętnastu minut dla typowej instalacji o pięciu-ośmiu pętlach.

• Czym jest rotametr i jak odczytywać przepływ
• Ile litrów na minutę ustawić na każdej pętli ogrzewania podłogowego
• Regulacja krok po kroku: jak ustawić rotametry w podłogówce
• Najczęstsze problemy z rotametrami i szybka diagnostyka
• Kiedy warto przejść na automatykę: siłowniki i sterowanie strefowe
• Kiedy regulacja rotametrów nie wystarczy
• Konkretne wartości i przeliczniki dla inwestora
• Zestawienie: rozdzielacz mosiężny czy ze stali nierdzewnej
• Praktyczny plan działania na piętnaście minut
• Najczęstsze pytania inwestorów

Czym jest rotametr i jak odczytywać przepływ

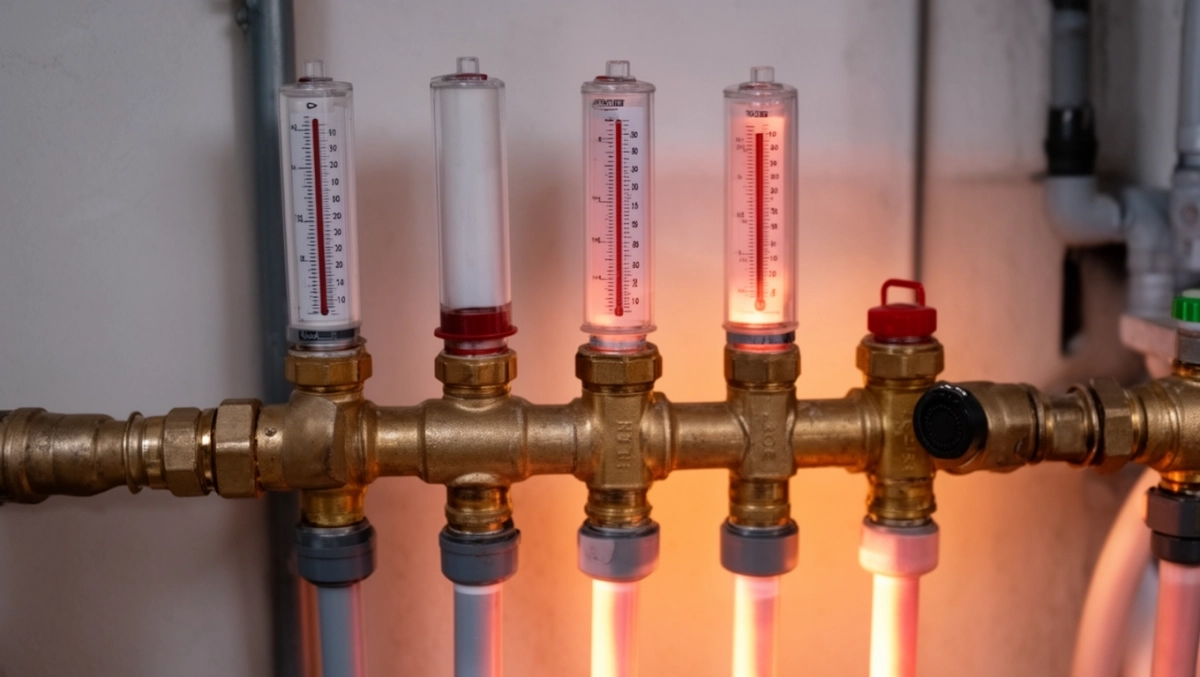

Rotametr to przezroczysta rurka osadzona na belce zasilającej rozdzielacza, w której unosi się pływak o precyzyjnie dobranej masie. Woda opływająca stożek od dołu wypycha go do góry, a gdy siła hydrodynamiczna zrówna się z ciężarem pływaka, ten ustaje w miejscu. Położenie górnej krawędzi pływaka odczytujesz na podziałce wyrażonej w litrach na minutę, co czyni rotametr jednocześnie przepływomierzem i zaworem dławiącym.

Belka zasilająca niesie czynnik grzewczy z kotła do pętli, a powrotna zbiera go z powrotem. Rotametry trafiają wyłącznie na zasilaniu, bo to tam regulujesz dystrybucję. Po stronie powrotnej stoją zawory odcinające lub termostatyczne bez podziałki przepływu, więc nie nadają się do precyzyjnego bilansowania.

Dwa zadania tego elementu robią z niego serce hydraulicznego zestrojenia. Pierwsze to pomiar aktualnego natężenia przepływu w każdej pętli, dzięki czemu widzisz, czy woda w ogóle krąży i z jaką prędkością. Drugie to dławienie strumienia na krótszych obwodach, żeby dłuższe pętle dostały tyle czynnika, ile potrzebują do oddania zaprojektowanej mocy cieplnej.

Zawór termostatyczny z siłownikiem działa inaczej, bo reaguje na temperaturę powietrza w pokoju i zamyka obwód niezależnie od hydrauliki. Rotametr natomiast nie zna pojęcia komfortu, słucha jedynie praw fizyki. Tam, gdzie zależy Ci na szybkim zróżnicowaniu temperatur między strefami, lepszy będzie termostat z siłownikiem. Gdy chcesz stabilną, równomierną pracę całej podłogówki, zaczynasz zawsze od wyrównania przepływów rotametrami.

Kiedy wybrać rotametr, a kiedy siłownik

Ile litrów na minutę ustawić na każdej pętli ogrzewania podłogowego

Przyjmuje się, że metr kwadratowy dobrze ocieplonej podłogówki potrzebuje od 0,15 do 0,20 litra na minutę, żeby oddać projektową moc rzędu 60-80 W/m². Pętla o długości osiemdziesięciu-stu metrów obsłuży więc powierzchnię około dziesięciu metrów kwadratowych, co przekłada się na przepływ rzędu 1,8-2,2 l/min. Reguła 1 l/min na każde pięć metrów kwadratowych podłogi działa zaskakująco dobrze w typowych domach pasywnych i energooszczędnych.

Krótsze pętle o mniejszym oporze hydraulicznym domagają się silniejszego dławienia, żeby woda nie uciekała im najkrótszą drogą do powrotu. Dłuższe obwody w większych pokojach wymagają większego przepływu, bo spadek ciśnienia na trasie jest wielokrotnie wyższy. Jeśli wszystkie rotametry ustawisz na tę samą wartość, najkrótsza pętla zawsze zdominuje rozdział i ogrzeje swoje pomieszczenie nadmiernie.

Przepływy docelowe dla typowych pomieszczeń

Podane wartości są punktem wyjścia dla izolacji podłogi na poziomie 5-8 cm styropianu i temperatury zasilania 35-40°C. Przy niższej temperaturze zasilania lub słabszej izolacji wartości przesuwają się w górę o 10-15%. Przy wyższej, na przykład 45°C w starym budownictwie, można je śmiało obniżyć, bo różnica temperatur między wodą a pomieszczeniem rośnie.

Norma PN-EN 1264 regulująca podłogowe ogrzewanie wodne zaleca utrzymanie różnicy temperatury wody między zasilaniem a powrotem na poziomie 5-10 K dla komfortu cieplnego stopy. To oznacza, że każdy litr wody oddaje mniej więcej 350 W mocy przy delta równej 5°C, dlatego powyższy przelicznik sprawdza się w 90% domowych instalacji.

Regulacja krok po kroku: jak ustawić rotametry w podłogówce

Całą procedurę dzielę na sześć etapów, z których każdy ma konkretny cel fizyczny. Pominięcie pierwszego kroku psuje wiarygodność odczytów, bo powietrze w pętlach zachowuje się jak korek i zaniża przepływ nawet o pięćdziesiąt procent.

Krok 0 odpowietrzenie rozdzielacza i pompowanie obiegu

Uruchom pompę obiegową na drugi lub trzeci bieg i otwórz zawory odcinające na wszystkich pętlach. Odpowietrz rozdzielacz obrotowymi śrubunkami na końcówkach belki, a potem powtórz procedurę przy każdej pętli z osobna, bo większe pęcherze często chowają się w jej najdalszym łuku. Dopiero gdy ciśnienie w instalacji utrzymuje się stabilnie w przedziale 1,5-2,0 bar, a rotametr przy danej pętli nie wskazuje drgań pływaka, przechodzisz dalej.

Nie reguluj przy wyłączonej pompie. Pływak opadnie pod własnym ciężarem, a odczyty będą fałszywe. Nawet minimalna cyrkulacja z wymuszonym obiegiem jest warunkiem wiarygodnego wskazania.

Krok 1 zdjęcia blokady transportowej

Fabryczne rozdzielacze wysyłane są z czerwoną lub niebieską blokadą na pierścieniu regulacyjnym rotametru, zabezpieczającą ustawienie podczas transportu. Zdejmujesz ją delikatnym podważeniem śrubokrętem płaskim, po czym pierścień zaczyna swobodnie się obracać. Bez zdjęcia blokady cała regulacja okaże się bezskuteczna, bo mechanizm pozostanie unieruchomiony.

Krok 2 odczyt pozycji wyjściowej

Przy pełnym otwarciu wszystkich rotametrów odczytaj wskazania pływaków i zapisz je. Pętla krótsza zwykle pokaże wartość wyższą niż przewidziana, a najdłuższa znacznie poniżej. To mapa rozdziału przed korektą, bez której nie ocenisz efektu swoich działań.

Krok 3 ustawienie docelowego przepływu

Kręcisz pierścieniem rotametru. W prawo zmniejszasz natężenie, w lewo zwiększasz. Mechanizm działa na zasadzie zwężki, która ogranicza przekrój czynnego przepływu. Po osiągnięciu zadanej wartości pływak stabilizuje się w jednym miejscu, a jego górna krawędź wskazuje przepływ.

Krok 4 obserwacja i pierwsza korekta

Poczekaj piętnaście minut, bo temperatura podłogi nie zmieni się natychmiast. Pływak lekko osiądzie, gdy woda wypełni wszystkie warstwy posadzki. Drobne korekty o 0,1-0,2 l/min wprowadzaj na tym etapie, ponieważ reakcja podłogówki jest powolna i pozwala uniknąć przeregulowania.

Krok 5 weryfikacja po 24 godzinach

Po dobie zmierz temperaturę powietrza w każdym pokoju termometrem pokojowym umieszczonym pół metra od podłogi. Różnice powyżej trzech stopni Celsjusza sygnalizują konieczność kolejnej korekty o 0,3-0,5 l/min na pętlach, które odstają od średniej. Po tej drugiej iteracji instalacja zazwyczaj dochodzi do pełnego zestrojenia.

Sprawdzona w praktyce zasada mówi: jeśli w sypialni odczytałeś 19°C, a w salonie 23°C, przesuń przepływ salonu o jeden litr na minutę w dół, a sypialni proporcjonalnie w górę. Układ hydrauliczny jest liniowy, więc kompensacja działa przewidywalnie.

Najczęstsze problemy z rotametrami i szybka diagnostyka

Najbardziej irytujący objaw to pływak leżący na dnie rurki przy otwartym zaworze i pracującej pompie. Wskazuje zerowy przepływ mimo pełnego ciśnienia w instalacji. Najczęściej oznacza zatkanie wkładki filtra siatkowego na zasilaniu rozdzielacza, rzadziej zapowietrzenie pętli tak silne, że woda nie jest w stanie pokonać słupa powietrza w najwyższym punkcie.

Mętnienie przezroczystej rurki rotametru to drugi symptom, który pokazuje wiek instalacji i jakość wody grzewczej. W rozdzielaczach mosiężnych starej generacji twarda woda wytrąca węglan wapnia wewnątrz elementu, z czasem ograniczając podziałkę odczytu. Stal nierdzewna rozwiązuje ten problem, bo jej chropowatość jest niska i trudniej osad tworzy zwarte warstwy.

Tabela diagnostyczna: objaw, przyczyna, rozwiązanie

Regulacja nie pomoże, gdy podłoga jest położona bez izolacji krawędziowej, a kanał grzewczy oddaje ciepło w przegrody zamiast w pomieszczenie. W takim wypadku jedynym wyjściem pozostaje audyt termowizyjny i rozważenie modernizacji warstw podłogi, bo hydraulika rozdzielacza nie skompensuje strat w konstrukcji.

Checklista po regulacji

• Każda pętla wykazuje przepływ powyżej 0,5 l/min
• Pływak stabilny, nie drga przez kilka minut
• Temperatura w pokojach po 24 godzinach mieści się w paśmie ±1,5°C
• Zawory odcinające na powrocie nie są zamknięte do końca
• Ciśnienie w instalacji utrzymuje się między 1,3 a 2,0 bar
• Brak szelestu i szumów w rozdzielaczu świadczących o kawitacji

Kiedy warto przejść na automatykę: siłowniki i sterowanie strefowe

Ręczne ustawienie rotametrów sprawdza się w instalacjach o stałym trybie użytkowania, gdy rano i wieczorem wszystkie pomieszczenia potrzebują podobnej temperatury. Tam, gdzie harmonogram życia wymusza osobne strefy, siłowniki termoelektryczne przejmują rolę rotametrów jako element wykonawczy, a rotametry pozostają bazą do ustawienia maksymalnego przepływu dla każdej pętli.

Siłownik NC (normalnie zamknięty) otwiera obwód tylko wtedy, gdy termostat pokojowy poda sygnał. Sprawdza się w sypialniach i pokojach, które mają wyraźne okresy wychłodzenia. Siłownik NO (normalnie otwarty) zachowuje się odwrotnie, zamykając przepływ na żądanie, lepiej sprawdzając się w strefach takich jak garaż czy piwnica, gdzie domyślnie temperatura ma być niższa.

Sterowanie strefowe z termostatem WiFi rozszerza ten układ o logikę czasową, priorytet łazienki rano i obniżenie salonu na czas nieobecności domowników. Z punktu widzenia hydrauliki nie zmienia to zadania rotametrów, ponieważ każdy obwód nadal potrzebuje fizycznego limitu przepływu ustawionego na belce. Automatyka działa na tym samym systemie, jedynie sterując otwarciem poszczególnych obwodów według zapotrzebowania.

Porównanie wariantów wykonania rozdzielacza

Przy wyborze konkretnego rozwiązania warto pamiętać o dwóch zasadach. Po pierwsze, mosiądz sprawdza się w instalacjach z wodą miękką i stabilnym pH, natomiast stal nierdzewna lepiej znosi wodę twardą i dłuższe przestoje. Po drugie, każda pętla z zainstalowanym siłownikiem wymaga rotametru ustawionego na maksymalny dopuszczalny przepływ, inaczej siłownik traci część swojego zakresu regulacji.

Kiedy regulacja rotametrów nie wystarczy

Są sytuacje, w których nawet precyzyjne zestrojenie hydrauliki nie przyniesie spodziewanego efektu. Najczęściej wynikają z błędów projektowych lub wykonawczych, których nie da się naprawić bez ingerencji w warstwy podłogi.

Niedostateczna izolacja termiczna

Norma PN-EN 1264-4 wymaga oporu cieplnego izolacji pod rurkami nie mniejszego niż 0,75 m²K/W dla podłóg na gruncie. Mniejszy opór oznacza ucieczkę ciepła w dół, a wtedy trzeba podnieść temperaturę zasilania nawet o 8-10°C, żeby uzyskać komfort. W takim wypadku regulacja rotametrów jedynie przesunie punkt pracy, ale różnice między pokojami pozostaną.

Źle dobrany rozstaw rur

Za mała wydajność źródła ciepła

Gdy kocioł kondensacyjny pracuje na 60% mocy nominalnej, bo powierzchnia domu jest większa niż zakładano, każda próba ręcznego zwiększenia przepływu kończy się spadkiem temperatury zasilania. Rotametry mają zakres działania ograniczony przez ten parametr, dlatego warto zweryfikować krzywą grzewczą i moc kotła przed wzywaniem serwisu hydraulicznego.

Różnica temperatur między pokojami powyżej 3°C po pełnej regulacji zwykle sygnalizuje jeden z trzech wymienionych problemów. Pomiar termowizyjny całej podłogi w okresie stabilnej pracy instalacji pokaże rozkład miejsc chłodnych i gorących z dokładnością do pół stopnia, a to najlepszy punkt wyjścia do planowania ewentualnych przeróbek.

Konkretne wartości i przeliczniki dla inwestora

Przyjmując temperaturę zasilania 38°C i deltę wody 6 K, każdy litr na minutę oddaje około 410 watów mocy. Pętla o przepływie 2 l/min pokryje więc zapotrzebowanie 820 W, co przy standardowej konstrukcji podłogi odpowiada 10-12 m² powierzchni. To dlatego tak istotne jest pilnowanie proporcji między długością rury, metrażem a ustawieniem rotametru.

Przelicznik metraż na przepływ

Przekroczenie górnej granicy grozi szumem przepływu w rurach i nierównomiernym ogrzewaniem wzdłuż pętli, ponieważ woda zdąży wychłodzić się zanim dotrze do najdalszego jej końca. Utrzymanie się poniżej dolnej granicy prowadzi do różnicy temperatur powyżej 10 K między zasilaniem a powrotem, co według PN-EN 1264-2 obniża komfort stopy.

Zestawienie: rozdzielacz mosiężny czy ze stali nierdzewnej

Mosiądz od lat dominował w polskich instalacjach ze względu na niską cenę i łatwą obróbkę. Stal nierdzewna zdobywa rynek dzięki wyższej odporności na korozję i brak reakcji z twardą wodą, choć jej koszt potrafi być dwu-trzykrotnie wyższy w przeliczeniu na belkę. Decyzja powinna brać pod uwagę skład wody, planowany horyzont użytkowania i wymogi gwarancji kotła.

W instalacjach, które mają działać trzy dekady i więcej bez generalnego remontu, INOX zwykle wygrywa rachunek ekonomiczny. W domach sezonowych lub w instalacjach tymczasowych mosiądz daje rozsądny stosunek ceny do funkcjonalności, pod warunkiem regularnego czyszczenia rotametrów.

Praktyczny plan działania na piętnaście minut

Efektywna sesja regulacji opiera się na kolejności, która eliminuje wpływ zmiennych. Zacznij od pełnego otwarcia wszystkich rotametrów i odpowietrzenia, a dopiero potem przechodź do ustawień docelowych. Po każdej zmianie odczekaj czas, bo podłogówka reaguje z opóźnieniem, a pośpiech prowadzi do przesterowania.

Kolejność operacji

1. Uruchom pompę na najwyższy bieg, otwórz zawory odcinające wszystkich pętli
2. Odpowietrz rozdzielacz, powtórz dla każdej pętli
3. Zdejmij blokady transportowe z pierścieni rotametrów
4. Ustaw docelowe przepływy według tabeli metraży
5. Odczekaj 24 godziny, zmierz temperatury, skoryguj ±0,5 l/min
6. Powtórz pomiar po dobie

Po dwóch iteracjach instalacja osiąga pełne zestrojenie. Brak efektu po tym terminie oznacza, że problem leży gdzie indziej, najczęściej w izolacji, mocy kotła lub rozstawie rur, a wtedy rotametry nie wystarczą.

Najczęstsze pytania inwestorów

Czy regulacja rotametrów wymaga serwisu?

Większość czynności opisanych powyżej można wykonać samodzielnie, bez wzywania fachowca. Kluczami imbusowymi i śrubokrętem obsłużysz każdy rozdzielacz domowy. Serwisant przydaje się, gdy po regulacji nadal występują duże różnice temperatur lub gdy pływak nie reaguje mimo czystej instalacji.

Co ile lat czyścić rotametry?

Przy wodzie twardej powyżej 14°dH kontrola wzrokowa co dwa lata wystarcza, by wyłapać początki zarastania. W miękkiej wodzie interwał można wydłużyć do czterech-pięciu lat. Każde czyszczenie polega na demontażu rurki i płukaniu jej roztworem kwasu cytrynowego.

Czy rotametr można wymienić bez spuszczania wody?

Nie. Belka zasilająca jest częścią obiegu ciśnieniowego, więc wymiana rotametru wymaga zamknięcia zaworów odcinających, spuszczenia wody z rozdzielacza i odpowietrzenia po złożeniu. W praktyce trwa to około trzydziestu minut przy kompletrze narzędzi.

Jak dobrać pompę o wystarczającej wydajności?

Sumaryczny przepływ wszystkich pętli ustawiony na rozdzielaczu powinien wynosić 60-80% maksymalnej wydajności pompy przy danym oporze. Pompa zbyt słaba powoduje drganie pływaków, zbyt mocna tłumi sygnał rotametrów i zaburza regulację.

Źródła i normy

PN-EN 1264-1 do PN-EN 1264-5: Ogrzewanie podłogowe wodne projektowanie, instalacja, eksploatacja i ocena komfortu cieplnego.

PN-EN 2158: Zawory termostatyczne do instalacji grzewczych wymagania i badania.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).

Eurocod 2 (EN 1992): Projektowanie konstrukcji betonowych, sekcja dotycząca obciążeń termicznych posadzek.

Wytyczne producentów rur PE-Xc i PE-RT II: ograniczenia prędkości przepływu i spadków ciśnienia.
