Gniazdko na płytkach bez pęknięć? Zobacz, jak montować krok po kroku

Woda i prąd w jednym pomieszczeniu to połączenie, które nie wybacza błędów. Każdego roku w polskich łazienkach dochodzi do kilkuset porażęń prądem, a ponad połowa z nich wynika z niewłaściwego montażu osprzętu elektrycznego. Gdy planujesz jak zamontować gniazdko na płytkach, nie chodzi tylko o estetykę i wygodę, ale przede wszystkim o precyzyjne trzymanie się norm, które decydują o bezpieczeństwie domowników. W tym tekście znajdziesz konkretne wartości, średnice, przekroje i odległości, a także wyjaśnienie, dlaczego każdy z tych parametrów ma znaczenie fizyczne, a nie jedynie formalne.

• Cztery strefy wilgotności w łazience fundament każdej decyzji
• Wyłącznik różnicowoprądowy i ekwipotencjalizacja dwa filary bezpieczeństwa
• Wysokość montażu i odległości liczby, które mają sens
• Wiercenie w płytkach bez pęknięcia wiertło i technika
• Podłączenie przewodu i mocowanie puszki podtynkowej
• Siedem grzechów montażowych czego unikać nawet w strefie 3
• Materiały i koszty orientacyjne

Cztery strefy wilgotności w łazience fundament każdej decyzji

Norma PN-HD 60364-7-701 dzieli łazienkę na cztery strefy oznaczone cyframi od 0 do 3. Granice między nimi wyznaczają nie ściany, lecz odległość od wanny, brodzika lub natrysku, ponieważ woda w postaci pary i bryzg dociera daleko poza samą kabinę.

Strefa 0 to wnętrze wanny lub brodzika jedyne dopuszczalne tam źródła zasilania działają napięciem bezpiecznym 12 V SELV i muszą mieć obudowę chronioną przynajmniej do poziomu IP67, co oznacza zanurzenie na głębokość do 1 m. Strefa 1 obejmuje przestrzeń nad wanną do wysokości 2,25 m; montaż gniazdek 230 V jest tam zakazany.

Strefa 2 rozciąga się do 0,6 m od obręczy wanny i do 1,2 m od natrysku. Można tu instalować gniazda podtynkowe z klapką bryzgoszczelną, pod warunkiem że obwód zabezpiecza wyłącznik różnicowoprądowy 30 mA, a samo gniazdo spełnia normę IP44. Strefa 3 to reszta pomieszczenia, gdzie wystarczy IP21, choć w praktyce IP44 staje się standardem ze względu na niską różnicę ceny.

Wyłącznik różnicowoprądowy i ekwipotencjalizacja dwa filary bezpieczeństwa

Wyłącznik różnicowoprądowy (RCD) o czułości 30 mA to absolutne minimum w obwodach łazienkowych. Działa na zasadzie porównywania prądu wpływającego i wypływającego z chronionego odcinka instalacji. Gdy różnica przekroczy 30 miliamperów, urządzenie rozłącza obwód w czasie poniżej 30 ms, zanim porażenie osiągnie wartość śmiertelną.

Drugim filarem jest połączenie ekwipotencjalne, czyli wyrównanie potencjałów elektrycznych między wszystkimi metalowymi elementami w pomieszczeniu. Rury wodne, grzejniki, wanna stalowa i obudowa pralki muszą być połączone przewodem miedzianym o przekroju nie mniejszym niż 4 mm², ponieważ w razie uszkodzenia izolacji napięcie pojawia się jednocześnie na wszystkich powierzchniach, a prąd nie szuka drogi przez ciało domownika.

Uziemienie w gniazdku z bolcem to trzeci, często mylnie uważany za jedyny element ochrony. Sam bolec odprowadza prąd zwarcia do rozdzielnicy, ale bez RCD i ekwipotencjalizacji nie chroni przed porażeniem przy dotyku pośrednim, gdy napięcie pojawi się na obudowie urządzenia.

Wysokość montażu i odległości liczby, które mają sens

Wysokość gniazda nad podłogą wynika z dwóch sprzecznych wymagań: ochrony przed zalaniem i wygody codziennego użytkowania. Gniazdo do pralki instaluje się na wysokości 60-110 cm, tak aby wtyczka znajdowała się powyżej poziomu ewentualnej wody, a jednocześnie kabel o długości około 1,5 m nie był naprężony.

Gniazdo przy umywalce umieszcza się na wysokości 110-120 cm, mierząc od posadzki do osi gniazda. Taki zakres zapobiega przypadkowemu pociągnięciu za kabel mokrymi rękami, a jednocześnie pozwala na swobodne podłączenie suszarki czy golarki. Włącznik światła montuje się przy drzwiach, na wysokości 90-110 cm, po stronie klamki, żeby wejście do ciemnej łazienki nie wymagało szukania przełącznika po omacku.

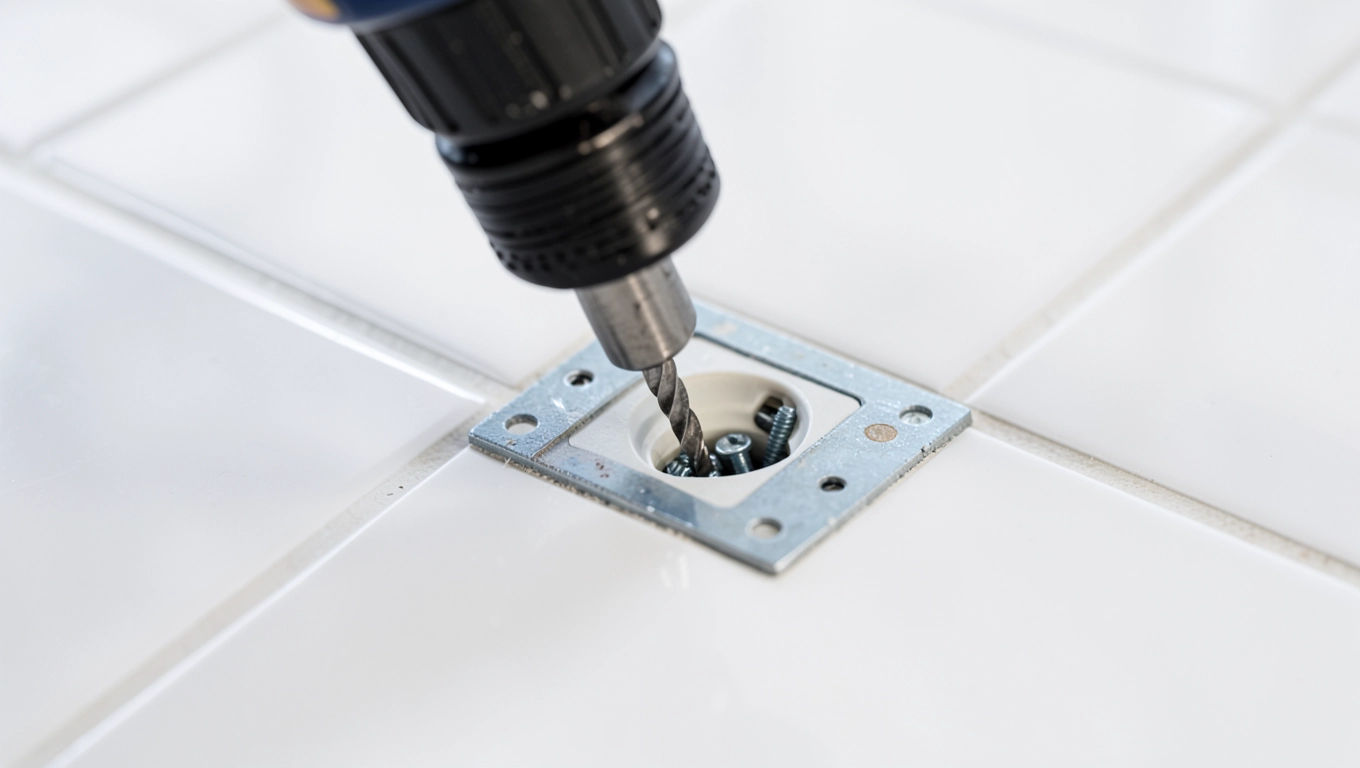

Wiercenie w płytkach bez pęknięcia wiertło i technika

Kluczem do otworu bez rys jest kontrola temperatury i drgań. Płytka ceramiczna jest twarda, ale krucha; nagromadzenie ciepła w jednym punkcie powoduje mikropęknięcia, które ujawniają się dopiero przy wkręcaniu kołka. Wiertło diamentowe lub koronka diamentowa o średnicy 68 mm dla puszki pojedynczej (podwójna wymaga 110 mm) pracuje przy niskich obrotach, 400-800 obr./min, i wymaga stałego chłodzenia wodą.

Miejsce wiercenia oznacza się ołówkiem, a nie markerem, ponieważ marker zmywa się pod wodą i zaciera punkt odniesienia. Taśma malarska naklejona na płytkę pełni podwójną rolę: zapobiega ześlizgnięciu się wiertła na gładkiej glazurze i ogranicza odpryski szkliwa na krawędzi otworu.

Wiercenie zaczyna się od lekkiego nacisku pod kątem 90° do powierzchni, bez funkcji udaru. Udar włącza się dopiero po przebiciu szkliwa i wejściu w warstwę kleju oraz tynku. W murze z betonu komórkowego udar jest zbędny, w cegle pełnej pomaga, a w żelbecie jedynie spowalnia pracę i przegrzewa wiertło.

Przed wierceniem sprawdź detektorem przebieg istniejących kabli w ścianie, zwłaszcza w łazienkach po remoncie, gdzie poprzedni wykonawca mógł poprowadzić przewody niestandardowo.

Podłączenie przewodu i mocowanie puszki podtynkowej

Przewód zasilający gniazdo w łazience to kabel YDYp 3×2,5 mm² trzy żyły miedziane o przekroju 2,5 mm² w podwójnej izolacji PVC. Przekrój 2,5 mm² pozwala na obciążenie do 16 A, co pokrywa zapotrzebowanie pralki (10 A) lub suszarki (8 A) z zapasem na rozruch. Cieńszy przewód 1,5 mm² stosuje się jedynie do obwodów oświetleniowych.

Puszka podtynkowa osadza się w otworze na zaprawę murarską lub klej montażowy. Kołki rozporowe sprawdzają się w ścianach z betonu, ale w płytkach gładkich lepiej trzymają się na zaprawie, która wypełnia nierówności i rozkłada naprężenia na większą powierzchnię. Po stwardnieniu zaprawy (minimum 24 godziny) puszka powinna być cofnięta o 2-3 mm względem lica płytki, żeby ramka gniazda licowała się z glazurą bez szczeliny.

Podłączenie przewodu do mechanizmu gniazda wymaga znajomości oznaczeń: L (faza, brązowy lub czarny), N (zero, niebieski), PE (ochronny, żółto-zielony). Kolejność nie jest przypadkowa faza podłączona do bolca ochronnego zamiast do zacisku L sprawia, że RCD wyzwala natychmiast po pierwszym włączeniu urządzenia.

Po zakończeniu montażu wykonaj próbę: wciśnij przycisk TEST na RCD wyłącznik powinien zadziałać, a napięcie w gniazdku zniknąć. To najszybszy sposób na weryfikację, czy obwód został prawidłowo zabezpieczony.

Siedem grzechów montażowych czego unikać nawet w strefie 3

Brak wyłącznika różnicowoprądowego w obwodzie łazienkowym to błąd, który statystycznie odpowiada za najwięcej poważnych wypadków. Drugim grzechem jest montaż gniazda bez klapki bryzgoszczelnej w strefie 2, gdzie norma wymaga IP44. Woda z prysznica dociera dalej, niż się wydaje, a klapka kosztuje kilkanaście złotych.

Trzeci błąd to brak zapasu kabla przy gnieździe pralki. Standardowy kabel urządzenia ma 1,5 m, ale jeśli puszka jest cofnięta lub pralka stoi narożnikowo, po podłączeniu kabel jest naprężony i po dwóch latach pęka przy wtyczce. Zapas 15-20 cm wewnątrz puszki pozwala na spokojne wyciągnięcie gniazda przy wymianie.

Czwarty grzech to instalacja gniazda w strefie 1, czyli nad wanną na wysokości do 2,25 m. Prawo tego zabrania, a kontrola nadzoru budowlanego przy odbiorze mieszkania może nakazać rozbiórkę glazury w celu usunięcia elementu. Piąty prowadzenie przewodów bez peszla lub rurki ochronnej w ścianie, co utrudnia ewentualną wymianę kabla.

Szósty błąd to pominięcie połączenia ekwipotencjalnego. Siódmy mocowanie puszki na piankę montażową zamiast na zaprawę; pianka pod obciążeniem kołka rozporowego ugina się, a gniazko zaczyna odstawać od ściany po kilku miesiącach użytkowania.

Prace przy instalacji 230 V wymagają uprawnień SEP do 1 kV. Samodzielne wykonanie montażu bez uprawnień jest dopuszczalne w obrębie własnego mieszkania, ale odbiór instalacji przez zakład energetyczny lub ubezpieczyciela może wymagać dokumentu potwierdzającego kwalifikacje wykonawcy.

Materiały i koszty orientacyjne

Komplet elementów do montażu jednego gniazda IP44 w strefie 2 to wydatek rzędu 120-180 zł, jeśli kupujemy wszystko osobno. W skład wchodzi gniazdo z klapką bryzgoszczelną (40-70 zł), puszka podtynkowa do ścian pełnych (5-10 zł), przewód YDYp 3×2,5 mm² (około 4 zł za metr), wiertło diamentowe Ø68 mm (30-60 zł za koronkę, zużywa się po 15-30 otworach) oraz kołki, wkręty i zapas zaprawy.

Wynajęcie elektryka z uprawnieniami SEP to koszt 80-150 zł za punkt, w zależności od regionu. Samodzielna praca oszczędza tę kwotę, ale wymaga pewności, że każdy etap montażu rozumiemy nie tylko proceduralnie, ale i fizycznie dlaczego bolec ochronny jest dłuższy od pozostałych, czemu ekwipotencjalizacja działa nawet przy braku przepływu prądu i jak właściwie RCD mierzy nierównowagę prądową.

Źródła i normy

Podstawą prawną jest norma PN-HD 60364-7-701:2010 ( Instalacje elektryczne w obiektach budowlanych Pomieszczenia wyposażone w wannę lub prysznic). Dane o porażeniach pochodzą z raportów rocznych Komendy Głównej Państwowej Straży Pożarnej oraz statystyk publikowanych przez Stowarzyszenie Elektryków Polskich (SEP). Wymagania dotyczące wyłączników różnicowoprądowych reguluje norma PN-EN 61008-1, a stopień ochrony IP definiuje PN-EN 60529. Szczegółowe wytyczne dotyczące połączeń wyrównawczych zawiera PN-HD 60364-4-41. Aktualne przepisy można zweryfikować na stronach Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w internetowym systemie aktów prawnych (isap.sejm.gov.pl).
