Jak zamontować włącznik schodowy na schodach bez stresu

Wchodzisz wieczorem na schody, szukasz dłonią ściany, a tu ciemność. Albo odwrotnie: wchodzisz na górę, zapalasz światło, schodzisz, a ono dalej się pali i żarówka robi robotę zamiast portfela. Włącznik schodowy rozwiązuje oba problemy jednym ruchem, pod warunkiem, że przewody trafią tam, gdzie powinny. Poniżej znajdziesz konkretną ścieżkę od wyboru urządzenia po ostatni zacisk, z uwzględnieniem norm, typowych wpadek i sytuacji, w których lepiej odłożyć śrubokręt.

• Rodzaje włączników schodowych i kiedy który ma sens
• Bezpieczne podłączenie przewodów krok po kroku
• Włącznik krzyżowy przy trzech i więcej punktach
• Najczęstsze błędy i kiedy oddać sprawę elektrykowi
• Wersja smart i bezprzewodowa w praktyce
• Najczęstsze pytania

Rodzaje włączników schodowych i kiedy który ma sens

Włącznik schodowy, nazywany też dwubiegunowym lub zmiennopozycyjnym, działa na prostej zasadzie: zamiast zwierania fazy w jednym punkcie, przełącza ją między dwoma wyjściami. Dzięki temu dwa takie elementy, połączone dwoma przewodami, tworzą obwód, w którym światło zapala się i gaśnie z każdego końca. Mechanizm jest tak stary, jak sama elektryka domowa, ale wciąż niełatwo go pomylić ze zwykłym łącznikiem pojedynczym, bo tam mamy jeden przewód wychodzący, a tu dwa.

W domu jednorodzinnym najczęściej spotykasz trzy warianty. Pierwszy to klasyczny pojedynczy schodowy z trzema zaciskami: L, L1, L2. Drugi, tak zwany świecznikowy albo podwójny, mieści w jednej obudowie dwa niezależne obwody, każdy z własną fazą i dwoma wyjściami, co pozwala sterować dwoma lampami z dwóch miejsc. Trzeci to włącznik krzyżowy, niezbędny, gdy punktów sterowania jest więcej niż dwa, na przykład na schodach prowadzących przez półpiętro.

Poza klasyką rynek zalewają rozwiązania elektroniczne. Włączniki z czujnikiem ruchu uruchamiają światło na zaprogramowany czas, gdy ktoś pojawi się w polu widzenia, a zmierzchowe reagują na natężenie światła dziennego. Bezprzewodowe modele działają inaczej: nadajnik bateryjny komunikuje się radiowo z odbiornikiem przy lampie, więc nie trzeba kuć ścian na dodatkowe przewody. W wersji smart protokoły Zigbee, Wi-Fi lub Tuya pozwalają zintegrować sterowanie z aplikacją i asystentem głosowym, choć wymagają mostu lub chmury producenta.

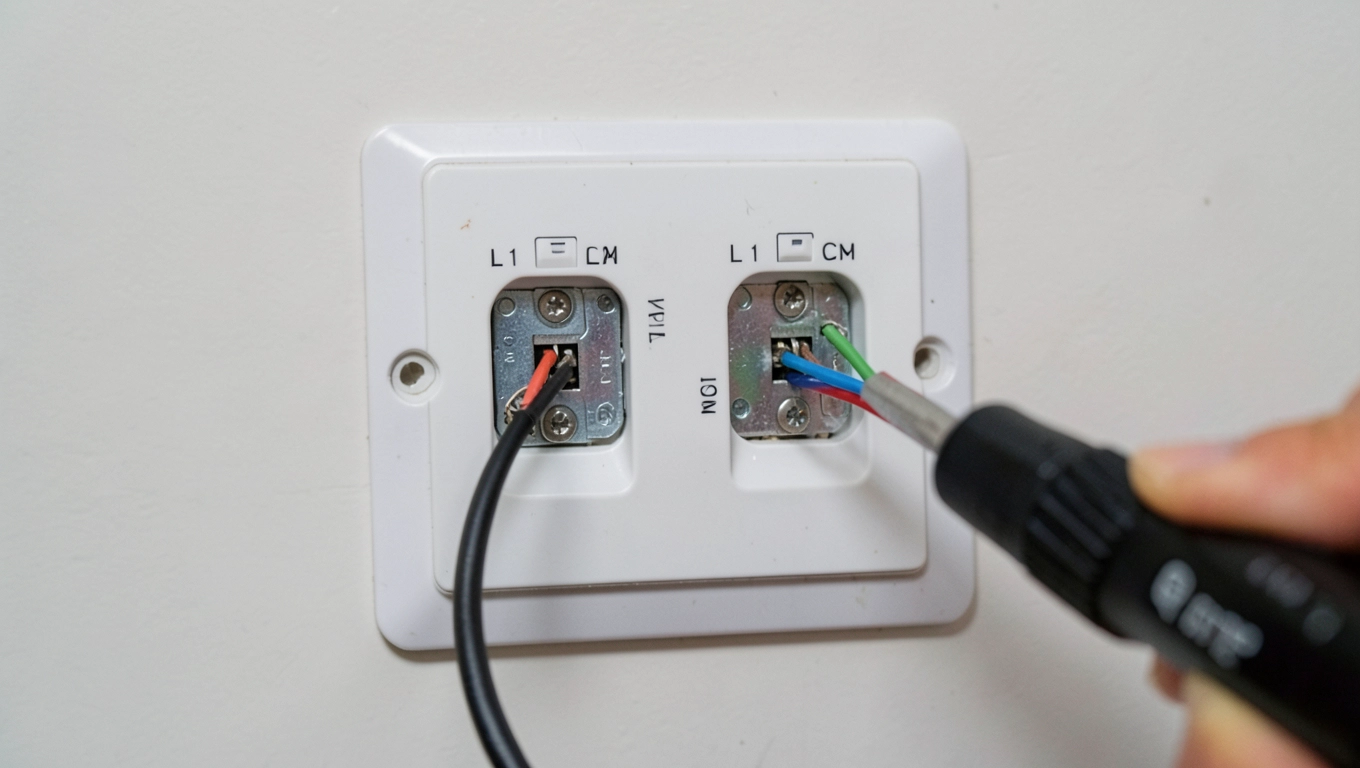

Bezpieczne podłączenie przewodów krok po kroku

Zanim dotkniesz przewodu, wyłącz napięcie w rozdzielni i sprawdź miernikiem, czy w puszce faktycznie go nie ma. Brzmi banalnie, ale najwięcej porażeń zdarza się właśnie przy „pewniaku, że wyłączyłem". Miernik napięcia to absolutne minimum, kosztuje kilkadziesiąt złotych i ratuje życie. Po wyłączeniu zostaw kartkę z informacją na rozdzielni, żeby domownik nie odpalił bezpiecznika w trakcie pracy.

Zidentyfikuj przewody przed podłączeniem. W polskiej instalacji faza ma najczęściej izolację brązową lub czarną, neutralny niebieską, a ochronny żółto-zieloną. To nie jest kaprys, lecz wymóg normy PN-HD 60364, która narzuca jednolite oznaczenia w całej Unii. Stare budynki bywają pułapką, bo elektrycy PRL-u stosowali inne konwencje, więc kolor to tylko wskazówka, a pewność daje pomiar.

Podłączanie zacznij od przewodu fazowego, bo od jego poprawnego osadzenia zależy, czy światło w ogóle zapali. Faza wchodzi do zacisku oznaczonego L w pierwszym włączniku. Następnie poprowadź dwa przewody, oznaczmy je jako L1 i L2, między pierwszym a drugim łącznikiem, każdy do zacisku o tej samej nazwie. Faza wychodząca z drugiego włącznika, z zacisku L, idzie bezpośrednio do oprawy. Neutralny biegnie od rozdzielni do lampy, omijając oba włączniki, bo te przełączają wyłącznie fazę, nigdy zero.

Przewód ochronny PE podłączasz wyłącznie do oprawy, jeśli lampa ma takie złącze, a w puszce zostawiasz go wolny lub łączysz z innymi odcinkami PE złączką. To ważne, bo w razie uszkodzenia izolacji w oprawie prąd popłynie przewodem ochronnym do ziemi, a nie przez ciało osoby dotykającej metalowej obudowy. Pominięcie PE w instalacji z przewodem ochronnym to nie tylko ryzyko porażenia, ale też podstawa do odmowy odbioru domu przez nadzór budowlany.

Po osadzeniu przewodów sprawdź zaciski. Luźna śrubka to najczęstsza przyczyna iskrzenia, grzania się puszki i wypalenia styku, co potrafi skończyć się pożarem. Dokręcaj z wyczuciem, a dla pewności użyj złączek WAGO 221 z dźwignią, które zatrzaskują się na przewodzie pod stałym, kontrolowanym dociskiem. Po złożeniu puszki włącz napięcie i przetestuj oba łączniki: światło powinno reagować na każdy z nich, niezależnie od pozycji drugiego.

Włącznik krzyżowy przy trzech i więcej punktach

Schemat z dwoma schodowymi obsługuje dwa miejsca. Gdy dochodzi trzecie, na przykład półpiętro, potrzebny jest włącznik krzyżowy, który ma cztery zaciski robocze, oznaczane najczęściej strzałkami. Wpięcie go w obwód jest proste: dwa przewody z pierwszego schodowego wchodzą do zacisków wejściowych krzyżowego, a dwa wyjściowe idą do drugiego schodowego. Mechanizm polega na skrzyżowaniu ścieżek, stąd nazwa, bo w pozycji prostej prąd płynie jedną trasą, a w odwróconej drugą.

Krzyżowy może stać w dowolnym miejscu łańcucha, między schodowymi. Możesz mieć ich kilka w szeregu, każdy kolejny doda kolejny punkt sterowania, bo każdy po prostu skraca lub wydłuża ścieżkę sygnału. To rozwiązanie stosuje się w długich korytarzach hotelowych i na schodach willowych, gdzie liczba miejsc włączania światła sięga czasem pięciu czy sześciu.

Najczęstsze błędy i kiedy oddać sprawę elektrykowi

Zamiana przewodu neutralnego z fazowym to klasyk. Światło działa, więc wszystko wygląda dobrze, ale na oprawie cały czas jest faza, nawet przy wyłączonym łączniku. Wystarczy wymiana żarówki bez wyłączenia zasilania i porażenie gotowe. Dlatego miernik po podłączeniu powinien wykazać zero na oprawie po zgaszeniu światła. Jeśli pokazuje 230 V, znaczy, że faza obszła włącznik i wraca do lampy bezpośrednio.

Drugi częsty błąd to zbyt cienki przewód. Oświetlenie na 1,5 mm² jest dopuszczalne, ale jeśli planujesz oprawy halogenowe o łącznej mocy powyżej 2 kW, lepiej puścić 2,5 mm², bo przy długim przebiegu spadki napięcia potrafią skrócić żywotność transformatorów. Pominięcie przewodu ochronnego w łazience albo kuchni to już poważniejsza sprawa, bo wilgoć i metalowe obudowy urządzeń tworzą realne zagrożenie.

Praca przy 230 V w domu jednorodzinnym, własnym lub wynajętym, nie wymaga uprawnień SEP, o ile instalacja nie jest częścią wspólnej nieruchomości. W bloku, gdzie ściany i kanały kablowe są współwłasnością, ingerencja w instalację bez uprawnień może naruszać regulamin wspólnoty i przepisy Prawa budowlanego. Stare instalacje aluminiowe, częste w blokach z lat 70. i 80., wymagają specjalnego podejścia, bo aluminium pęka przy zginaniu i utlenia się pod zaciskiem, a do tego nie współpracuje dobrze z miedzianymi złączkami bez pasty kontaktowej.

Jeśli czujesz, że brakuje ci doświadczenia, albo trafiasz na instalację bez PE, wezwij elektryka z uprawnieniami SEP grupy 1 do 1 kV. Koszt robocizny za pojedynczy punkt to zwykle 80-150 zł, a dostajesz pewność, że obwód przeszedł pomiary i jest bezpieczny dla domowników oraz ubezpieczyciela.

Wersja smart i bezprzewodowa w praktyce

Bezprzewodowe włączniki schodowe działają na częstotliwości 433 MHz lub przez protokoły Zigbee i Wi-Fi. Nadajnik ma własną baterię i nie wymaga puszki w ścianie, możesz go przykleić w dowolnym miejscu. Odbiornik montujesz przy lampie albo w puszce pod włącznikiem. W wariancie Zigbee potrzebujesz bramki, na przykład popularnego mostka, a cała konfiguracja zajmuje kilka minut. Wi-Fi nie wymaga bramki, ale każdy nadajnik łączy się bezpośrednio z routerem, co przy kilkunastu urządzeniach potrafi obciążyć domową sieć.

Tuya to ekosystem chiński, który współpracuje z aplikacją Smart Life i pozwala łączyć urządzenia różnych marek pod jednym dachem. Jest tani i ma ogromny wybór, ale zależność od chmury producenta oznacza, że utrata łączności z serwerem w Azji wyłącza sterowanie zdalne, choć fizyczne przyciski działają nadal. Zigbee działa lokalnie, więc automatyzacja domowa działa nawet bez internetu, ale wymaga bramki i droższych urządzeń. Wybór zależy od tego, czy cenisz prostotę, czy niezależność od chmury.

Przy montażu bezprzewodowym w istniejącym domu schodowym warto sprawdzić zasięg radiowy. Grube betonowe ściany i stropy tłumią sygnał 433 MHz znacznie bardziej niż 2,4 GHz Zigbee. Jeśli między nadajnikiem a odbiornikiem są dwie kondygnacje, bezpieczniej wybrać rozwiązanie z repeaterem albo powtórnikiem sygnału, bo inaczej zdarzą się opóźnienia lub brak reakcji.

Najczęstsze pytania

Czy mogę użyć zwykłego włącznika zamiast schodowego?
Nie. Zwykły łącznik zwiera i rozwiera fazę w jednym punkcie, więc światło zgasłbyś tylko w miejscu, w którym je zapaliłeś. Schodowy przełącza fazę między dwoma ścieżkami, co pozwala obu łącznikom niezależnie sterować tą samą oprawą.

Ile przewodu potrzebuję na schody o długości 6 metrów?
Przyjmij 3×1,5 mm² prowadzony w korytkach. Na każdy włącznik dochodzą trzy żyły: faza, L1 i L2. Między dwoma włącznikami w odległości 6 m potrzebujesz około 7-8 m przewodu z zapasem na zagięcia i podłączenie w puszce.

Czy w bloku mogę samodzielnie wymienić włącznik?
Wymiana 1:1, przy wyłączonym bezpieczniku, w obrębie istniejącej puszki, nie narusza konstrukcji i zwykle nie wymaga zgłoszenia, ale regulaminy wspólnot potrafią to regulować. Każda ingerencja w okablowanie ścienne albo przeniesienie punktu to już sprawa dla elektryka z uprawnieniami.

Źródła i normy: PN-HD 60364 (instalacje elektryczne niskiego napięcia), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), norma IEC 60669 (łączniki do stałych instalacji elektrycznych domowych), dane techniczne producentów złączek WAGO oraz dokumentacja protokołów Zigbee 3.0 i Tuya Smart.
