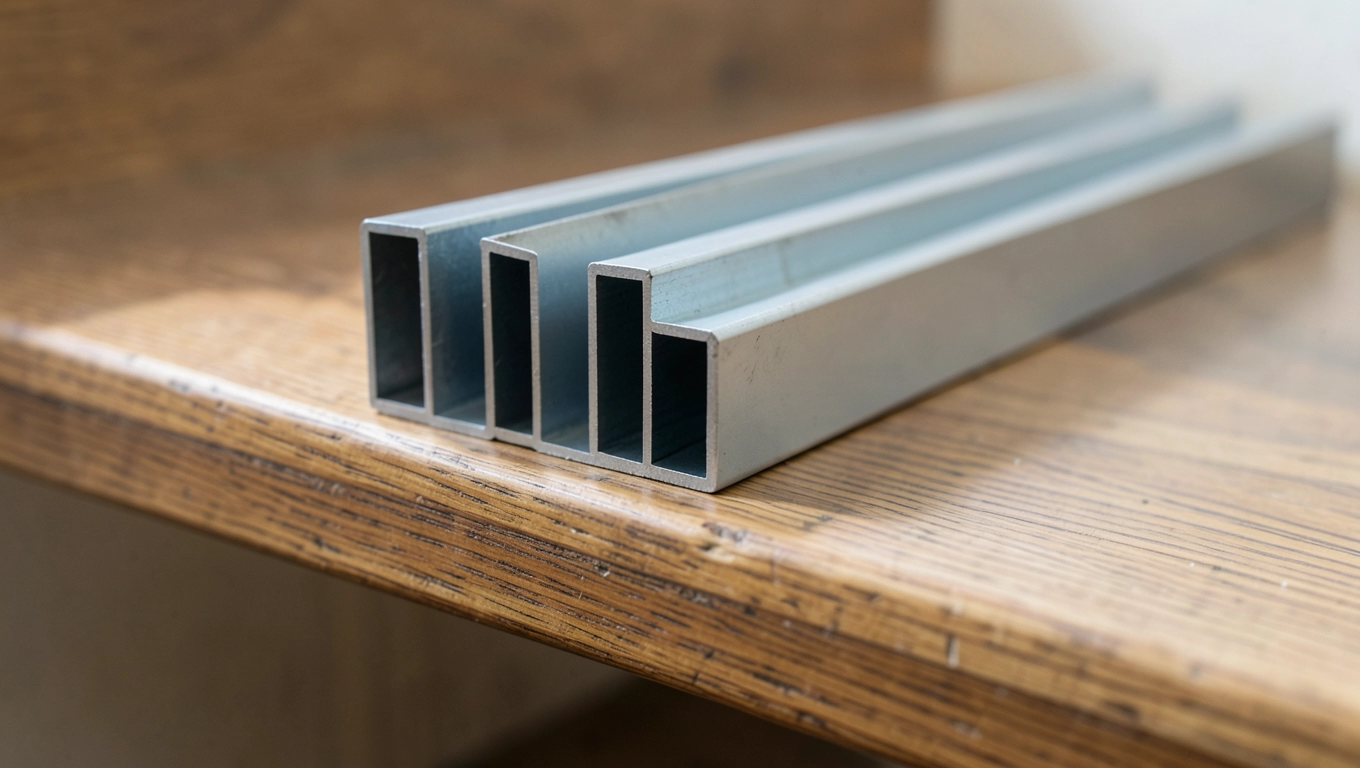

Jaki profil stalowy na schody? Kompletny przewodnik – dobór, obliczenia, montaż

Źle dobrany profil stalowy na schody ugina się pod stopą, drga przy każdym kroku, a po dwóch zimach pokrywa się rdzą. Dobrze dobrany niesie obciążenie przez dziesięciolecia, nie wydając przy tym ani dźwięku. Różnica tkwi w trzech cyfrach: rozpiętości biegu, grubości ścianki i klasie stali. W tym tekście dostajesz konkretne parametry, tabelę przekrojów i siedem grzechów wykonawczych, które widuję na budowach żebyś dobrał profil samodzielnie i nie przepłacił za materiał, którego i tak nie widać.

• Ceownik, kątownik, RHS czy SHS? Porównanie profili do schodów
• Profil stalowy na schody zewnętrzne i wewnętrzne dobór wg środowiska
• Wymiar i grubość ścianki profilu do schodów jak dobrać do rozpiętości
• Montaż profili stalowych na schody najczęstsze błędy i normy Eurokodu

Ceownik, kątownik, RHS czy SHS? Porównanie profili do schodów

Każdy z czterech podstawowych kształtowników pracuje inaczej pod obciążeniem. Ceownik (C) przenosi siły głównie w jednej osi dlatego świetnie sprawdza się jako policzek schodowy, czyli boczna belka nośna, do której przyspawane są stopnie. Kątownik (L) to klasyk stopni ażurowych, gdzie pełni rolę wspornika. Profil zamknięty kwadratowy (SHS) lub prostokątny (RHS) niesie obciążenie symetrycznie w obu osiach, więc wybiera się go do słupków balustrad, belek policzkowych schodów kręconych i konstrukcji konsolowych, gdzie brak podparcia po obu stronach.

Sztywność skrętna, czyli odporność na skręcanie, to parametr, który odróżnia profile otwarte od zamkniętych. Ceownik C200 ma sztywność skrętną Ix około 25 cm⁴, natomiast RHS 100×100×5 aż 237 cm⁴. To dziesięciokrotna różnica, która przekłada się na realne ugięcie: przy rozpiętości 3,5 m ceownik pod obciążeniem 3 kN/m² ugina się o 8-12 mm, a RHS o 2-3 mm. Norma PN-EN 1993-1-1 dopuszcza ugięcie L/200, czyli przy 3,5 m to 17,5 mm oba profile mieszczą się w limicie, ale różnica w komforcie chodzenia jest kolosalna.

Estetyka dyktuje kolejne wybory. Ceownik i kątownik to profile otwarte widać ich przekrój. RHS i SHS prezentują się jednorodnie z każdej strony, więc architekci chętnie zostawiają je surowe lub lakierują na kolor ściany. Schody konsolowe (z ukrytymi wspornikami w ścianie) opierają się właśnie na RHS, bo wymagają belki o dużej nośności na zginanie i skręcanie jednocześnie. Policzkowe schody stalowe z ceownika to z kolei klasyka loftów gruba, widoczna belka po bokach, stopnie drewniane lub stalowe przyspawane od góry.

Stal S235 to ekonomiczny wybór do wnętrz. S355 (nazywana też 18G2) ma granicę plastyczności 355 MPa wobec 235 MPa w S235 przy tej samej masie profilu możesz przenieść o 50% większe obciążenie. W schodach zewnętrznych o rozpiętości powyżej 3,5 m S355 zwykle się opłaca, mimo że kosztuje 15-20% więcej za kilogram.

Profil stalowy na schody zewnętrzne i wewnętrzne dobór wg środowiska

Środowisko decyduje o klasie odporności korozyjnej. W suchym wnętrzu (klatka schodowa w budynku mieszkalnym) wystarczy stal węglowa S235 lub S355 zabezpieczona farbą podkładową i nawierzchniową. Na zewnątrz, w strefie nadmorskiej lub przy basenie, sama farba nie wystarczy agresywne chlorki wnikają pod powłokę w ciągu 2-3 lat.

Stal nierdzewna 304 (oznaczana też 1.4301) zawiera 18% chromu i 8% niklu. Sprawdza się w środowiskach miejskich, ogrodach, na tarasach. Jej odpowiednik 316L (1.4404) dorzuca 2-3% molibdenu, który stabilizuje warstwę pasywną wobec chlorków. To właśnie 316L wybiera się w strefach nadmorskich (do 1 km od morza), przy basenach z chlorowaną wodą i w zakładach spożywczych. Różnica cenowa między 304 a 316L sięga 40-60% za kilogram.

Cynkowanie ogniowe zanurza element w ciekłym cynku o temperaturze około 450°C. Warstwa cynku wiąże się metalurgicznie ze stalą, tworząc fazy Fe-Zn o grubości 70-150 µm. Powłoka taka wytrzymuje 30-50 lat w atmosferze miejskiej, 15-25 lat nad morzem. System duplex to cynkowanie ogniowe plus farba proszkowa daje 1,5-2,3-krotne wydłużenie żywotności w porównaniu z samym cynkowaniem. Mechanizm jest prosty: nawet gdy farba zostanie uszkodzona, cynk pod spodem chroni stal katodowo.

Schody wewnętrzne policzkowe z drewnianymi stopniami rządzą się prostą regułą: stal niewidoczna (pod stopniem) może być węglowa malowana, natomiast stal widoczna (boki, balustrady) nierdzewna szczotkowana lub malowana proszkowo na kolor ściany. Takie rozwiązanie obniża koszt materiału o 30-50% w porównaniu z konstrukcją w całości ze stali szlachetnej.

Wymiar i grubość ścianki profilu do schodów jak dobrać do rozpiętości

Rozpiętość biegu schodowego to odległość między podporami od dołu do góry w przypadku schodów jednobiegowych, lub między dwoma spocznikami w schodach wielobiegowych. Przy rozpiętości do 3 m i obciążeniu użytkowym 3 kN/m² (norma PN-EN 1991-1-1 dla budynków mieszkalnych A) wystarczy ceownik C160 lub RHS 80×40×4. Przy 3-4 m przechodzimy na C200 albo RHS 100×100×5. Powyżej 4 m zaczyna się problem: albo wzmacniamy profil do C250/C300, albo wprowadzamy podparcie pośrednie (słup, ściana nośna), albo przechodzimy na stal S355.

Grubość ścianki wpływa na stateczność i cenę. Profil RHS 100×100×3 (grubość 3 mm) kosztuje około 55-70 zł/mb, ale przy rozpiętości 4 m wykazuje ugięcie rzędu 12-15 mm, co zbliża się do granicy normowej. Wersja 100×100×5 (ta sama geometria, grubość 5 mm) kosztuje 75-110 zł/mb, lecz ugina się o 4-6 mm różnica w komforcie użytkowania ogromna, w cenie materiału umiarkowana. Reguła: lepiej wybrać profil o tej samej wysokości, ale grubszej ściance, niż większy profil o cienkiej ściance. Grubsza ścianka zwiększa moment bezwładności I czwartej potędze (dla cienkościennego przekroju prostokątnego), więc każdy milimetr ma znaczenie.

Wysokość kondygnacji wpływa na długość profilu, ale nie na jego przekrój jeśli projektujesz bieg na wysokość 3 m i rozpiętość 4,5 m, to te same zasady co dla krótszych schodów. Kluczowy jest kąt nachylenia: schody strome (ponad 40°) generują większe siły poziome, które trzeba przenieść przez zakotwienie. Stal S355 jest tutaj korzystna, bo jej wyższa granica plastyczności pozwala na mniejsze przekroje kotew.

Montaż profili stalowych na schody najczęstsze błędy i normy Eurokodu

Kotwienie do betonu wymaga kotew mechanicznych lub chemicznych o nośności dopasowanej do sił wyrywających i ścinających. Kotwa M12 w betonie C25/30 wytrzymuje typowo 15-20 kN na wyrywanie, ale tylko wtedy, gdy rozstaw kotew od krawędzi betonu wynosi minimum 100 mm, a głębokość osadzenia sięga 8 średnic (czyli 96 mm dla M12). Zbyt płytkie osadzenie to klasyka: kotwa pracuje na stożku betonowym, który odpryskuje przy pierwszym mocniejszym szarpnięciu schodów.

Spawanie profili stalowych to drugi newralgiczny punkt. Spoina czołowa dwustronna (oznaczenie FW wg PN-EN ISO 5817) przenosi 100% nośności materiału rodzimego. Spoina czołowa jednostronna tylko 70-80%. W schodach narażonych na obciążenia dynamiczne (np. w halach produkcyjnych, gdzie chodzą setki osób dziennie) zaleca się spoiny dwustronne. Spawacz powinien mieć aktualny certyfikat wg PN-EN ISO 9606-1 bez tego dokumentu inspektor nadzoru ma prawo wstrzymać odbiór.

Dylatacja termiczna na zewnątrz wymaga luzów w otworach na śruby. Stal wydłuża się o 1,2 mm na metr długości przy różnicy temperatur 100°C. Profil 6 m na słońcu latem i w mrozie zimą zmienia długość o 7 mm tyle musi „oddychać" w otworach na śruby mocujące. Otwór o średnicy d + 2 mm w każdą stronę to absolutne minimum.

Podparcie stopni wymaga przyspawania blachy montażowej o grubości minimum 8 mm do policzka ceownika. Bezpośrednie przyspawanie stopnia do ścianki profilu cienkościennego (3-4 mm) powoduje przepalenie i osłabienie przekroju. Blacha rozkłada obciążenie punktowe stopnia na większą powierzchnię spoiny.

Norma PN-EN 1993 (Eurokod 3) reguluje projektowanie konstrukcji stalowych i wymaga obliczeń nośności oraz użytkowalności dla każdego elementu. Przy rozpiętości powyżej 3 m lub nietypowych obciążeniach (schody w obiektach publicznych, biurach, halach) projekt powinien sporządzić uprawniony konstruktor. Koszt takiego projektu to zazwyczaj 800-2000 zł, a oszczędność na materiale (dzięki optymalizacji przekroju) sięga 15-30%. Prawo budowlane (art. 61 Prawa budowlanego) wymaga projektu budowlanego zamiennego lub uzupełniającego przy zmianie konstrukcji schodów w stosunku do dokumentacji pierwotnej.

Schody ażurowe (krata pomostowa, stopnie perforowane) zmniejszają masę konstrukcji o 20-30% w porównaniu z blachą pełną, ale wymagają profili o większej sztywności, bo drgania propagują się łatwiej. Konsolowe schody stalowe z ukrytą belką w ścianie to osobna kategoria: tam RHS 120×80×6 osadzony w murze na głębokość minimum 200 mm przenosi moment zginający rzędu 8-12 kNm na każdy stopień. To już robota dla konstruktora z uprawnieniami, nie dla majstra z ekipy ogólnobudowlanej.

FAQ pytania, które padają najczęściej:

Czy profil stalowy na schody zewnętrzne musi być nierdzewny? Nie musi wystarczy stal węglowa S355 z cynkowaniem ogniowym i powłoką proszkową. Nierdzewna 304 lub 316L to wybór, gdy zależy Ci na braku konserwacji przez 30+ lat albo gdy estetyka surowego metalu ma pozostać nienaruszona.

Jaki profil na policzki schodowe sprawdza się najlepiej? Ceownik C200 przy rozpiętości do 3,5 m, RHS 100×60×5 przy 3,5-4,5 m. Policzki schodowe przenoszą zginanie w jednej płaszczyźnie, więc ceownik daje tu najlepszy stosunek sztywności do ceny.

Ceownik na schody jaki rozmiar do domu jednorodzinnego? C160 lub C180 przy typowej rozpiętości 2,8-3,2 m i obciążeniu 3 kN/m². Cięższe profile (C200, C250) stosuje się, gdy schody są szerokie (ponad 1,2 m) lub mają nietypowy kształt (kręcone, łamane).

RHS na schody kiedy go wybrać? Gdy bieg jest dłuższy niż 4 m, gdy schody są kręcone lub konsolowe, gdy zależy Ci na symetrycznym wyglądzie z każdej strony. RHS jest droższy od ceownika o 10-25%, ale daje większą swobodę architektoniczną.

Jaki profil na schody wewnętrzne z drewnianymi stopniami? Stal węglowa malowana proszkowo, profile C140-C180 dla policzków, kątownik 50×50×5 lub blacha 8 mm dla ramienia nośnego pod stopień. Drewno maskuje stal od góry, więc nie musisz przepłacać za nierdzewną.

Stal nierdzewna 304 czy 316L co wybrać? 304 do wnętrz i zewnętrznych schodów w mieście, z dala od morza. 316L w strefie nadmorskiej (do 1 km), przy basenach, w otoczeniu soli drogowej. Różnica cenowa 40-60% za kilogram, ale żywotność 316L w agresywnym środowisku jest 2-3 razy dłuższa.

Wymiar profilu na schody a rozpiętość jak to policzyć samodzielnie? Skorzystaj z tabeli rozpiętości w sekcji trzeciej tego artykułu albo z kalkulatora online wg Eurokodu 3. Pamiętaj o współczynniku bezpieczeństwa 1,35 dla stali i dodaj 20% rezerwy na obciążenia dynamiczne (bieganie, skoki dzieci).

Dobór profilu stalowego na schody to inżynieria, nie magia. Trzy liczby decydują o wszystkim: rozpiętość w metrach, obciążenie w kN/m², środowisko pracy. Tabela w sekcji drugiej pozwala dobrać przekrój w pięć minut ale przy rozpiętości powyżej 3 m albo nietypowej geometrii (kręcone, konsolowe, ażurowe) projekt konstruktora z uprawnieniami to nie koszt, a inwestycja w bezpieczeństwo domowników. Materiał z certyfikatem 3.1, spawacz z uprawnieniami, kotwy dobrane do betonu tyle wystarczy, żeby schody przetrwały pokolenie.
