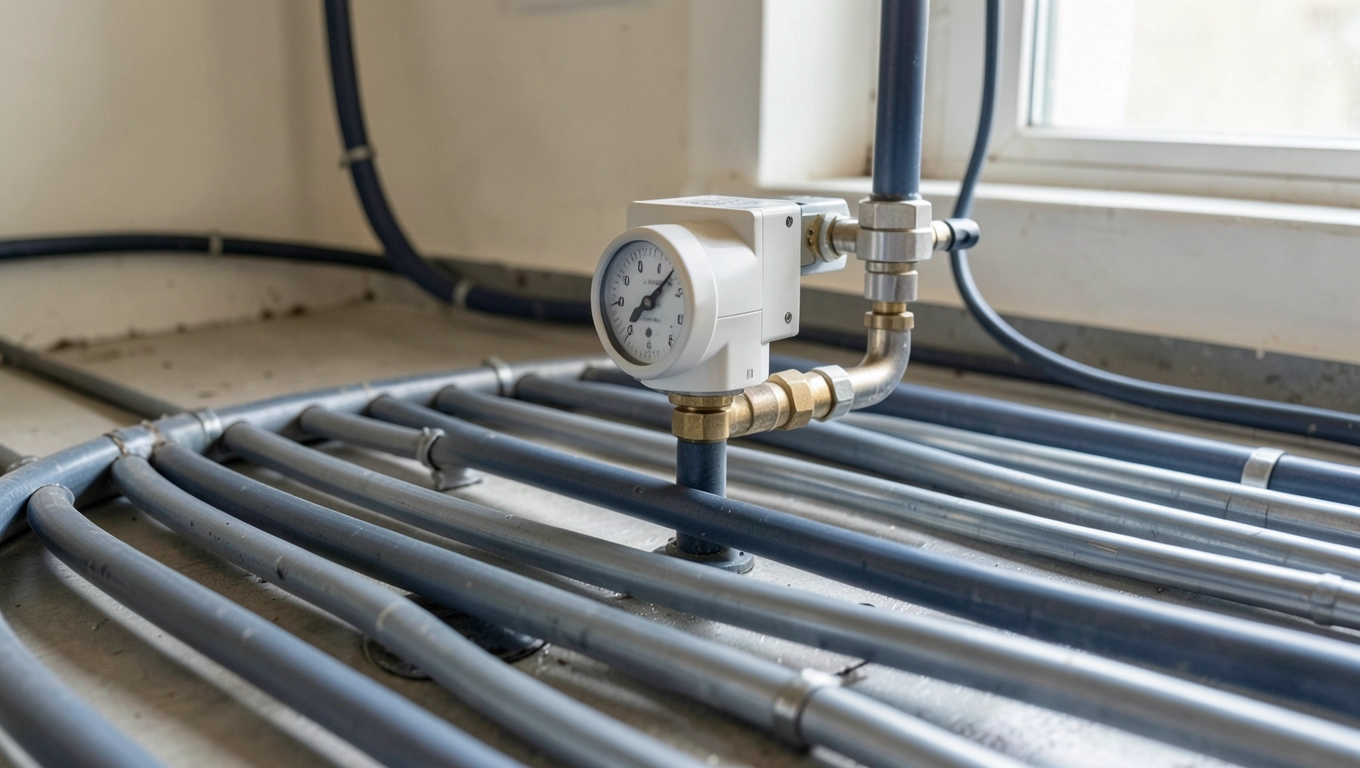

Jaki przepływ w ogrzewaniu podłogowym – kluczowe wartości i balanse

Dobór i regulacja przepływów w ogrzewaniu podłogowym decyduje o tym, czy podłoga będzie przyjemnie ciepła, czy miejscami zimna. W tym tekście skupię się na trzech wątkach: jakie przepływy przypisać pętli przy 60 m2, jak zbalansować pętle na belce rozdzielczej i jaką rolę odgrywają rotametry oraz ustawienia pomp. Podam wzory, konkretne liczby i praktyczne procedury pomiarowe. Wszystko po to, byś mógł zaplanować i zweryfikować instalację bez zgadywania.

• Przepływ na jedną pętlę i zakresy dla 60 m2
• Balansowanie pętli na belce rozdzielczej
• Rola rotametru i regulacja bez opasek
• Obiegowa: stały bieg vs regulacja mocy
• Delta T i moc pętli w ogrzewaniu podłogowym
• Pomiar przepływów i temperatur na całej instalacji
• Planowanie balansu między kondygnacjami
• Dział V. Jaki przepływ w ogrzewaniu podłogowym — Pytania i odpowiedzi

Przepływ na jedną pętlę i zakresy dla 60 m2

Kluczowe: najprostszy wzór pozwalający konwertować moc pętli na przepływ to: przepływ [l/min] = moc pętli [W] / (69,7 · ΔT [K]). Dla 60 m2 przy 6 pętlach i zaprojektowanej mocy 50 W/m2 mamy moc całkowitą ~3 000 W, więc moc na pętlę ~500 W. Przy ΔT = 5 K to ≈1,44 l/min na pętlę; przy ΔT = 3 K ten sam obieg potrzebuje ~2,39 l/min. To pokazuje jak silnie przepływ zależy od ΔT.

Rozstawy rur (rozstawy) zmieniają moc powierzchniową. Przy rozstawie 150 mm typowo uzyskuje się 50–70 W/m2; przy 100 mm często 80–100 W/m2. Dla pętli obsługującej ~10 m2 długość rury będzie zwykle 35–55 m, zależnie od kształtu pomieszczenia. Trzeba pilnować, by pętla nie przekraczała ~100–120 m długości, bo spadki ciśnienia i nierównomierności rosną wraz z długością.

Popularne cytaty mówią o 0,4–0,7 l/min na pętlę — odnoszą się one do bardzo niskich mocy pętli lub dużych ΔT między źródłem a podłogą. Gdy pętla ma dostarczyć ~500 W, oczekuj raczej 1,4 l/min przy ΔT = 5 K. Średnie wartości projektowe dla rur 16 mm mieszczą się przeważnie między 0,8 a 2,5 l/min, w zależności od mocy i ΔT. Planowanie zaczyna się od mocy pętli i wzoru powyżej.

Zobacz także: Montaż muszli klozetowej do podłogi – krok po kroku

Balansowanie pętli na belce rozdzielczej

Belka rozdzielcza to serce balansu. To tutaj ustawia się przepływy tak, by każda pętla oddawała zaplanowaną część ciepła. Gdy jedna pętla "zabiera" za dużo, inne pozostają zimne; stąd precyzja i kolejność działań mają znaczenie. Przygotuj projektowe wartości przepływów i termometry do ręki przed regulacją.

Podstawowa procedura krok po kroku wygląda następująco:

• Wyłącz sterowanie pogodowe, ustaw zasilanie źródła stabilnie.
• Zmierz temperaturę zasilania i powrotu oraz ciśnienie przy belce.
• Otwórz wszystkie pętle całkowicie, zanotuj wskazania rotametrów.
• Stopniowo redukuj przepływ w pętlach o nadmiarze do wartości projektowej.
• Po wstępnej regulacji sprawdź temperatury w pomieszczeniach i skoryguj.
• Zapisz ustawienia i etykietuj zawory na belce.

Balansowanie trzeba wykonywać przy stabilnym zasilaniu i przybliżonej pracy pompy. Regulując, pamiętaj o kolejności: najpierw duże pętle, potem krótsze. Jeśli belka ma rotametry, odczyt jest szybki; bez nich używa się pomiaru temperatury zasilania/powrotu i względnych różnic.

Zobacz także: Jaki mop parowy do drewnianej podłogi – poradnik 2025

Rola rotametru i regulacja bez opasek

Rotametr to prosty wskaźnik przepływu montowany na belce. Pokazuje przepływ bezpośrednio i ułatwia szybkie wyregulowanie pętli. Na skali można odczytać litry na minutę, co przekłada się natychmiast na moc pętli za pomocą wzoru. Jeśli belka ma rzetelne rotametry, proces balansu skraca się do kilku godzin.

Gdy rotametrów brakuje, mamy opcje zastępcze: regulacja za pomocą zaworów nastawczych i pomiar temperatury zasilania/powrotu, czasowy montaż przenośnego przepływomierza lub użycie głowicy sterującej z pomiarem różnicowym. Prosty rotametr mechaniczny kosztuje zwykle 40–200 zł za sztukę; cyfrowe urządzenia pomiarowe i przepływomierze ultradźwiękowe wahają się od 1 500 do 8 000 zł. Trzeba rozważyć koszt vs. częstotliwość pomiarów.

Regulacja "bez opasek" (czyli bez standardowych obejm regulacyjnych) wymaga większej ostrożności. Najpierw ustaw minimalne otwarcie pętli, potem ją zwiększaj zgodnie z projektem. Jeżeli nie masz pewności co do wartości, mierz ΔT i oblicz przepływ wzorem; to bezpieczniejsza metoda niż kręcenie zaworami na wyczucie.

Obiegowa: stały bieg vs regulacja mocy

Pompa obiegowa decyduje o tym, czy zaplanowane przepływy będą możliwe. Pompy stałobiegowe utrzymują przepływ niezależnie od obciążenia, ale mogą powodować nadmiar ciśnienia przy zamkniętych pętlach i hałas. Pompy z regulacją (EC, zmienna prędkość) dopasowują się do zapotrzebowania i oszczędzają energię. W systemie z buforem często stosuje się kombinację: jedna pompa obiegowa stała dla bufora i pompy obiegowe z regulacją dla pętli.

Typowe parametry do projektu: całkowity przepływ dla 6 pętli może wynosić 6–12 l/min; pompa musi dać odpowiedni spadek ciśnienia, zwykle 1–5 m słupa wody w zależności od instalacji. Pompy dla małych instalacji kosztują od ~600 zł do ~2 500 zł, zależnie od klasy i sterowania. Trzeba dopasować charakterystykę pompy do oporu hydraulicznego sieci.

Wybór trybu ma konsekwencje: stały bieg upraszcza regulację, ale wymaga zaworów ograniczających przy belce; regulacja mocy pozwala na płynną współpracę z termostatem i zmniejsza zużycie energii. Przy dwóch pompach obiegowych (np. oddzielne obiegi kondygnacyjne) warto, by każda miała własne sterowanie, co upraszcza balans i separuje obciążenia.

Delta T i moc pętli w ogrzewaniu podłogowym

ΔT między zasilaniem a powrotem to parametr, który mocno wpływa na przepływ. Mniejsze ΔT (np. 3 K) zmusza instalację do większych przepływów, co zwiększa obciążenie pomp i spadki ciśnienia. Większe ΔT (5–6 K) pozwala na niższe przepływy i mniejsze rury, ale wymaga wyższej różnicy temperatur w systemie. Projektanci przeważnie celują w ΔT 4–6 K dla podłogówki.

Dla szybkiego oszacowania: przy ΔT = 5 K jeden litr na minutę przepływu oddaje ~349 W mocy. To znaczy, że pętla z przepływem 1,5 l/min i ΔT 5 K dostarczy około 523 W. Znając potrzebę mocy na pętlę można dopasować przepływ prostym dzieleniem. Trzeba jednak pamiętać o ograniczeniach maksymalnej temperatury podłogi (zwykle <29–31°C dla komfortu).

ΔT definiuje także sposób regulacji: przy minimalnym ΔT lepiej stosować precyzyjne rotametry i mocniejsze pompy; przy większym ΔT można redukować średnice rur i ograniczyć koszty materiałów. W systemie z buforem ΔT pomiędzy buforem a belką musi być przewidywalny, aby sterowanie pomp i zaworów mieszających było skuteczne.

Pomiar przepływów i temperatur na całej instalacji

Pomiary warto wykonywać systematycznie: przy uruchomieniu, po pierwszym sezonie i po każdej większej przeróbce. Potrzebne narzędzia to rotametry (jeśli obecne), termometry zaciskowe do rur, manometr różnicowy i ewentualnie przenośny przepływomierz ultradźwiękowy. Tymi narzędziami zmierzysz faktyczne przepływy i ΔT i przeliczysz moc każdej pętli.

Ceny urządzeń: termometr zaciskowy 70–300 zł, manometr różnicowy 150–600 zł, prosty rotametr 40–200 zł, przenośny przepływomierz ultradźwiękowy 1 500–8 000 zł. Trzeba rozważyć zakup przy większej ilości pomiarów lub wynajem narzędzi na jeden dzień roboczy. Pomiar ultradźwiękowy bywa najszybszy i nieinwazyjny dla instalacji.

Procedura pomiarowa krok po kroku: ustabilizuj pracę źródła ciepła, zmierz temperatury zasilania i powrotu dla każdej pętli, zanotuj odczyty rotametrów i oblicz przepływ wzorem. Powtórz pomiary po kilku godzinach ogrzewania, aby wykluczyć chwilowe fluktuacje. Wynik zapisz – dane będą przydatne przy zmianach ustawień pomp lub przy przebudowach.

Planowanie balansu między kondygnacjami

Różne kondygnacje mają różne straty ciepła i różne wymagania temperatur. Parter może wymagać innego zasilania niż piętro; dlatego często stosuje się oddzielne belki rozdzielcze dla każdej kondygnacji. W domu z buforem i dwiema pompami obiegowymi jedną pompę można przeznaczyć na parter, drugą na piętro, co upraszcza regulację i minimalizuje wymieszanie obciążeń.

Przykład liczbowy: parter 40 m2 przy 50 W/m2 → 2 000 W; piętro 20 m2 przy 40 W/m2 → 800 W. Przy podziale na pętle (np. 4 pętle na parter, 2 na piętro) przepływy sumaryczne i indywidualne ustawiasz tak, by pompa parteru dawała np. 6 l/min, a pompa piętra 2,5 l/min. Trzeba pamiętać o zróżnicowaniu rozstawów i długości pętli między kondygnacjami.

Planowanie obejmuje też zawartość bufora (zawartość w litrach). Bufor 200–500 l stabilizuje pracę kotła i pomp, ale dodaje masy do nagrzania. Przy mniejszym buforze sterowanie musi być bardziej dynamiczne. Zamiast zgadywać, ustal konfigurację pomp i belki przed montażem i zaplanuj pomiary po uruchomieniu, by dobrać finalne przepływy.

Dział V. Jaki przepływ w ogrzewaniu podłogowym — Pytania i odpowiedzi

• Pytanie: Jak odpowiednio dobrać przepływy na poszczególnych pętlach w ogrzewaniu podłogowym?

  Odpowiedź: Przepływy należy balować na belce rozdzielczej (rotametrach) dla każdej pętli oddzielnie, aby każda miała podobny udział mocy grzewczej. Dzięki temu unikniesz nierówności temperatur w pomieszczeniach.

• Pytanie: Jaki jest orientacyjny zakres przepływu na jedną pętlę przy ok. 60 m2 podłogi?

  Odpowiedź: Około 0,4–0,7 l/min na pętlę; wartości zależą od projektowanej mocy i różnicy temperatur (delta T).

• Pytanie: Co zrobić, jeśli na belce nie mam regulacyjnych opasek (rotametrow)?

  Odpowiedź: Można zastosować regulatory na zasilaniu/powrocie lub dokonać balansu za pomocą dostępnych zaworów, jednak najlepiej działać według planu i konsultować brakujące elementy z instalatorem.

• Pytanie: Dlaczego warto brać pod uwagę delta T i moc w pętlach w systemie 100% podłogówce?

  Odpowiedź: Delta T wpływa na wielkość przepływu potrzebnego do uzyskania żądanej mocy w pętli; zbyt wysoki przepływ może prowadzić do nadmiernej mocy i przegrzania niektórych stref. Utrzymuj wyważony przepływ według projektu i monitoruj moc w pętlach.
