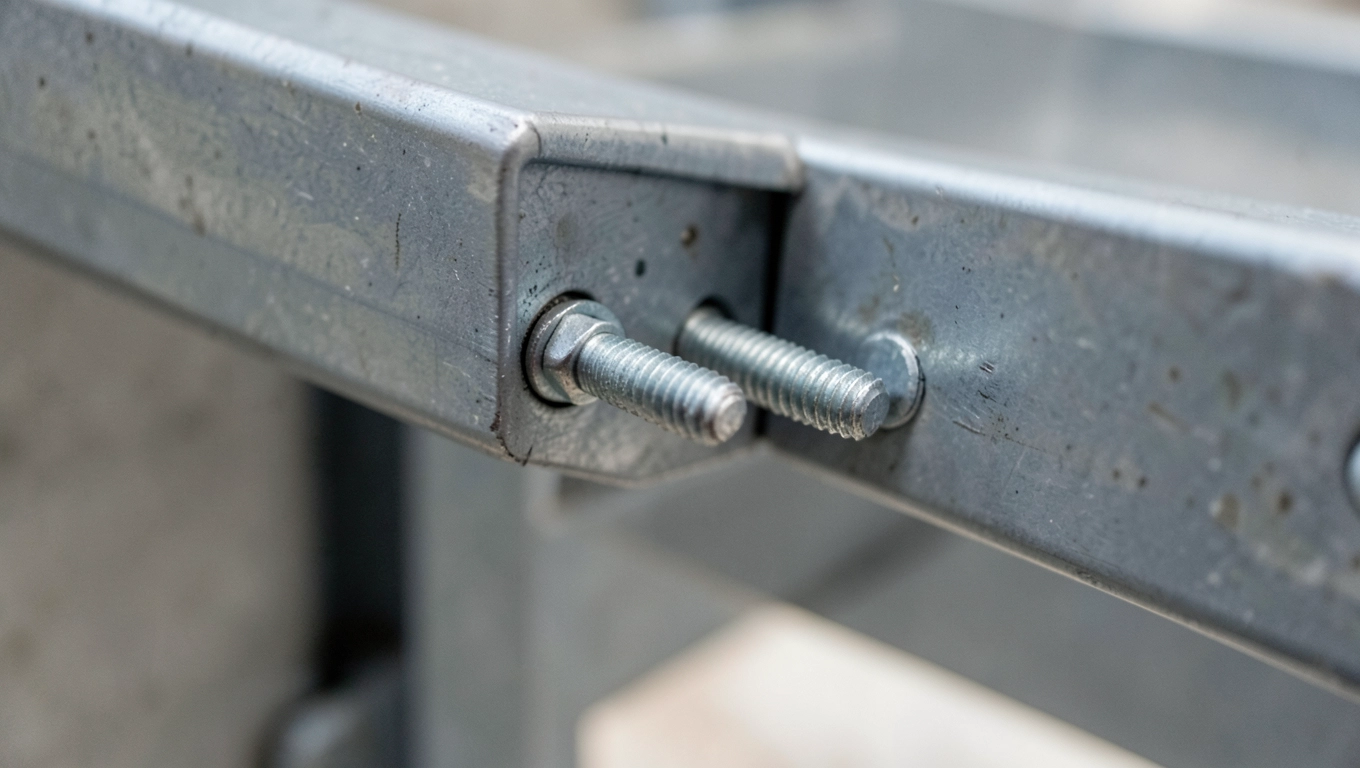

Kołki do montażu schodów na konstrukcji stalowej

Skrzypienie stopni po dwóch miesiącach od remontu to nie wada drewna. To efekt złego mocowania, w którym wkręt pracuje w otworze jak tłok w cylindrze. Rozwiązaniem są dedykowane kołki do montażu schodów na konstrukcji stalowej: wariant TB do profili stalowych drążonych oraz TBB do betonu i cegły pełnej, zaprojektowane tak, by tłumić mikrowibracje i rozkładać obciążenie na większą powierzchnię. Różnica między nimi wynika z mechaniki podłoża, dlatego wybór właściwego wariantu decyduje o tym, czy schody przetrwają dekadę bez grymasu przy każdym kroku.

• Mocowanie stopni drewnianych do konstrukcji stalowej: TB czy TBB?
• Jak zamontować stopnie drewniane na schody stalowe krok po kroku
• Najczęstsze błędy przy montażu kołków schodowych na stali

Mocowanie stopni drewnianych do konstrukcji stalowej: TB czy TBB?

Kołek TB to tuleja nylonowa z wkrętem 5,0×40 mm, która po dokręceniu rozpiera się wewnątrz ścianki profilu stalowego. Krótki element rozporowy pozwala pracować w wąskich profilach drążonych o grubości ścianki od 1,5 do 5 mm, gdzie standardowy dybel nie ma się czego zaczepić. Kluczowe jest, że nylon nie przenosi drgań na drewno, więc stopień nie zaczyna rezonować przy chodzeniu.

Kołek TBB działa w betonie i materiałach pełnych. Tuleja z tworzywa rozpręża się pod wpływem stalowego kołka z bolcem o wymiarze 8,0×70 mm, a kołnierz 5 mm chroni powierzchnię stopnia przed pęknięciem w punkcie styku. Ten wariant pozwala też poziomować stopień podkładkami dystansowymi przy nierównym podłożu, co jest typowe dla remontowanych klatek schodowych.

Porównanie techniczne wariantów

TBZ 2 to zestaw akcesoriów: podkładki dystansowe i klucze montażowe, niezbędne przy poziomowaniu schodów na nierównym betonie. Bez nich regulacja wysokości stopnia bywa bolesna, bo wymaga podkładania kawałków sklejki.

Kiedy wybrać który wariant?

Decyzja sprowadza się do pytania, z czym ma kontakt dolna płaszczyzna stopnia. Przy stalowej ramie schodowej, policzku lub wsporniku z profili zamkniętych, sięgnij po TB. Gdy schody opierają się na betonowej klatce schodowej lub murze z cegły pełnej, potrzebujesz TBB.

Mieszanie wariantów w jednym biegu schodowym to częsty błąd, który prowadzi do nierównomiernego osiadania. Każdy stopień powinien być zamocowany tym samym systemem, inaczej podłoga zacznie „pracować" przy każdym kroku.

Jak zamontować stopnie drewniane na schody stalowe krok po kroku

Montaż wymaga wiertarki udarowej z wiertłem do stali 9 mm (dla TB) lub wiertłem do betonu 8 mm (dla TBB). W obu przypadkach kluczowe jest zachowanie prostopadłości otworu, bo skośny kołek nie rozłoży sił równomiernie i po roku pojawi się luz.

Montaż TB na konstrukcji stalowej

1. Wywierć otwór 9 mm w profilu stalowym na głębokość min. 25 mm.
2. Oczyść otwór z wiórów sprężonym powietrzem lub pędzelkiem.
3. Wkręć tuleję nylonową TB do oporu.
4. Nałóż cienką warstwę kleju do drewna na zimno (np. poliuretanowego) na spód stopnia w miejscu kontaktu z tuleją.
5. Nasadź stopień i dokręć wkręt 5,0×40 mm momentem ok. 3 Nm, do wyczuwalnego oporu.
6. Sprawdź pion i poziom stopnia, korygując pozycję w ciągu 60 sekund od nałożenia kleju.

Klej do drewna na zimno nie jest opcjonalny. Wypełnia mikroszczeliny między stopniem a tuleją, eliminując pustkę, w której rodzi się skrzypienie. Bez niego nawet idealnie dokręcony kołek zacznie „grać" po kilku tygodniach.

Montaż TBB na betonie

1. Wywierć otwór 8 mm w betonie na głębokość 55 mm, prostopadle do powierzchni.
2. Usuń pył z otworu, bo obniża on nośność kołka nawet o 30%.
3. Wsuń tuleję TBB i dobij ją młotkiem do zrównania kołnierza z podłożem.
4. W razie potrzeby podłóż podkładki TBZ 2, by wyrównać wysokość.
5. Dokręć kołek rozporowy 8,0×70 mm kluczem 15 mm, aż opór wzrośnie.
6. Nałóż stopień na warstwę kleju montażowego i dociśnij, kontrolując poziom.

Checklista montażowa do wydruku

• Wiertło 9 mm (TB) lub 8 mm (TBB)
• Głębokość otworu min. 25 mm (TB) lub 55 mm (TBB)
• Moment dokręcenia ok. 3 Nm dla TB
• Kontrola pionu i poziomu każdego stopnia
• Klej do drewna na zimno w każdym punkcie styku
• Czas korekty: do 60 sekund od nałożenia kleju

Przy schodach na antresolę o długości biegu do 3 metrów zwykle potrzebujesz czterech punktów mocowania na stopień: dwóch przy policzkach i dwóch w części środkowej. Przy schodach zabiegowych warto rozplanować otwory przed wierceniem, szkicując rozmieszczenie na kawałku kartonu.

Najczęstsze błędy przy montażu kołków schodowych na stali

Pominięcie kleju do drewna to grzech numer jeden wykonawców, którzy ufają samej sile mechanicznej kołka. W praktyce to właśnie warstwa kleju tłumi mikrowibracje i eliminuje efekt „pustego stopnia", który daje o sobie znać po pierwszej zimie.

Zbyt głębokie wiercenie w stali osłabia profil drążony i może prowadzić do pęknięcia ścianki pod obciążeniem. Trzymaj się głębokości 25 mm dla TB.

Inny częsty błąd to pomijanie podkładek dystansowych przy nierównym betonie. Stopień oparty bezpośrednio na wypukłości podłogi wygina się przy chodzeniu, co po roku skutkuje trzaskami w zamku.

Dobór niewłaściwego wariantu do podłoża (TB w betonie lub TBB w stali) kończy się albo wyrwaniem kołka, albo brakiem rozparcia. Zanim zaczniesz wiercić, sprawdź konstrukcję: przyłóż magnes. Jeśli przyciąga, masz stal. Jeśli nie, najprawdopodobniej beton lub cegła.

Montaż w mokrym lub niezwiązanym betonie to proszenie się o kłopoty. Beton potrzebuje minimum 28 dni do osiągnięcia pełnej wytrzymałości, zanim można obciążać go mocowaniami rozporowymi. Wcześniejszy montaż grozi wyrwaniem kołka przy pierwszym większym obciążeniu.

Brak kontroli momentu dokręcenia bywa równie zgubny. Zbyt mocno dokręcony wkręt TB niszczy tuleję nylonową, zbyt luźno nie rozpiera jej w stali. Używaj wkrętarki z ustawionym momentem lub klucza dynamometrycznego, jeśli zależy Ci na powtarzalności efektu.

Warto też unikać montażu stopni cieńszych niż 30 mm. Mniejsza grubość nie zapewnia wystarczającego „mięsa" na tuleję, a ryzyko pęknięcia drewna w okolicy kołka rośnie geometrycznie. Norma PN-EN 1995-1-1 (Eurokod 5) zaleca dla schodów wewnętrznych minimalną grubość stopnia 40 mm przy rozstawie podpór do 80 cm.

Kiedy NIE stosować TB ani TBB?

TB nie sprawdzi się w profilach stalowych o grubości ścianki poniżej 1,5 mm. Element rozporowy nie znajdzie oparcia i wyrwie się przy pierwszym obciążeniu. Z kolei TBB jest bezużyteczny w betonie komórkowym, pustostawach ceramicznych czy cegłach drążonych. Tam potrzebne są kołki z długą strefą rozporową, dopasowane do specyfiki podłoża.

Przy schodach zewnętrznych narażonych na cykle zamrażania oba warianty mogą okazać się niewystarczające. Woda wnikająca w szczelinę między kołkiem a drewnem, zamarzająca i rozmarzająca, rozszerza otwór z sezonu na sezon. W takich warunkach lepiej sprawdzają się systemy z uszczelką elastomerową lub mocowania niewidoczne od spodu stopnia.

Źródła i normy

• PN-EN 1995-1-1 (Eurokod 5): projektowanie konstrukcji drewnianych, wymagania dla schodów
• PN-EN 1993-1-1 (Eurokod 3): projektowanie konstrukcji stalowych
• Dane techniczne producenta systemu (nr artykułów i kody GTIN: 4006209605806, 4006209605837, 4006209605844)
