Laminat grawerski – kompletny przewodnik po symbolach, grubościach i zastosowaniach

Między palcem a gotową tabliczką stoi cały łańcuch decyzji: jaki laser, jaka grubość, samoprzylepny czy bez, mat czy połysk, a na końcu czy kolor na ekranie odpowiada temu, co przyjdzie paczką. Laminat grawerski nie jest bowiem jednym produktem, lecz rodziną materiałów o ściśle określonej budowie i zaskakująco różnym zachowaniu pod wiązką lasera CO2 oraz frezem CNC. W tym tekście dostajesz pełną mapę: od struktury dwuwarstwowej płyty, przez dobór mocy do grubości, aż po realne ceny wzorników i arkuszy, bez ściemy i bez lania wody.

• Laminat grawerski do lasera CO2
• Laminat grawerski do frezarki CNC
• Grubości i formaty laminatu grawerskiego
• Tabliczki i oznaczenia z laminatu grawerskiego
• Warianty kolorystyczne i struktury powierzchni
• Dobór mocy lasera do grubości laminatu
• Jak zamawiać laminat grawerski 5 kroków
• OUTLET laminatów grawerskich
• Wzornik laminatów grawerskich dlaczego warto
• Usługa cięcia na wymiar i formatki
• Ceny laminatu grawerskiego realia rynkowe 2024
• Najczęstsze błędy przy pracy z laminatem grawerskim
• Normy i standardy dotyczące oznaczeń z laminatu
• Dobór laminatu grawerskiego pod projekt
• Trwałość i warunki eksploatacji

Laminat grawerski do lasera CO2

Wiązka lasera CO2 o długości fali 10,6 µm działa na laminat grawerski inaczej niż frez termicznie odparowuje wierzchnią warstwę, odsłaniając kontrastowy spód. Dlatego każdy arkusz przeznaczony pod laser nosi symbol LAS i ma warstwę górną o grubości zaledwie 0,1 mm, którą laser „przepala" na wylot, nie uszkadzając podkładu. Spód stanowi masywna płyta nośna z ABS lub akrylu, dzięki czemu krawędź grawerowania pozostaje czysta i nie przypala się.

W praktyce moc lasera decyduje o tym, jak głęboko i jak szybko można pracować. Laser 25 W radzi sobie z folią 0,3 mm i cieńszymi arkuszami 0,8 mm, ale przy 1,5 mm wymaga kilku przejść lub mniejszej prędkości. 40-60 W to zakres uniwersalny obsłuży wszystkie grubości do 1,5 mm bez utraty jakości kantu. 80-100 W wchodzi do gry przy płytach 3 mm, gdzie jedno przejście zastępuje trzy słabsze.

Kluczowa jest też gęstość linii. Wiązka lasera CO2 ma plamkę 0,1-0,2 mm, więc raster 300 dpi daje ostry, fotorealistyczny wzór. Właśnie dlatego laminat grawerski do lasera CO2 sprawdza się przy portretach na identyfikatorach, logotypach z cienkimi detalami i numerach seryjnych pisanych czcionką 6 pt.

Symbole 011 i 015 w wersji 0,3 mm oraz wszystkie arkusze 3 mm są zarezerwowane wyłącznie dla lasera. Frez mechanicznie nie usunie tak cienkiej warstwy 0,1 mm bez jej zadarcia, a przy 3 mm ostrze frezujące po prostu nie daje tak gładkiej krawędzi jak kontrolowane odparowanie.

Przed każdym uruchomieniem pliku zdejmij folię ochronną jeśli tego nie zrobisz, laser po prostu wypali ją, a nie wierzchnią warstwę laminatu. Efektem będzie płytka bez kontrastu i cała partia do wyrzucenia.

Laminat grawerski do frezarki CNC

Frezarka CNC nie odparowuje materiału, lecz go skrawa, więc potrzebuje innej geometrii arkusza. Laminaty oznaczone symbolem FRE mają warstwę wierzchnią grubszą zwykle 0,3 mm lub więcej aby frez mógł fizycznie wybrać rowek bez przegrzania i topienia tworzywa. Spód stanowi twardy podkład z ABS, dobrze przyjmujący obróbkę narzędziem 0,2-0,5 mm.

Najczęściej spotykane symbole FREZ to 009, 018, 079, 087, 263 i 264 obejmują matową biel, czerń, srebro szczotkowane, złoto szczotkowane, stal szczotkowaną i głęboką czerwień. Każdy z nich zachowuje się pod frezem nieco inaczej: szczotkowane struktury wymagają ostrza jednozębnego, bo dwuzębny „ciągnie" włókno i zostawia drzazgi.

Dobór posuwu zależy od średnicy narzędzia. Frez V 30° przy 0,2 mm pracuje z posuwem 200 mm/s, V 60° przy 0,5 mm można popchnąć do 600 mm/s. Twardsza warstwa wierzchnia oznacza niższą prędkość, bo inaczej ostrze grzeje się powyżej 180 °C i zaczyna przyklejać urobek do krawędzi.

Wielu operatorów CNC traktuje laminaty FREZ jako materiał zapasowy dla projektów z dużymi polami grawerowania frez zdejmuje materiał szybciej niż laser przepala 0,1 mm. Jednocześnie raster fotograficzny wychodzi tu wyraźnie mniej szczegółowy, bo raster frezowany to w istocie seria linii ograniczona średnicą narzędzia.

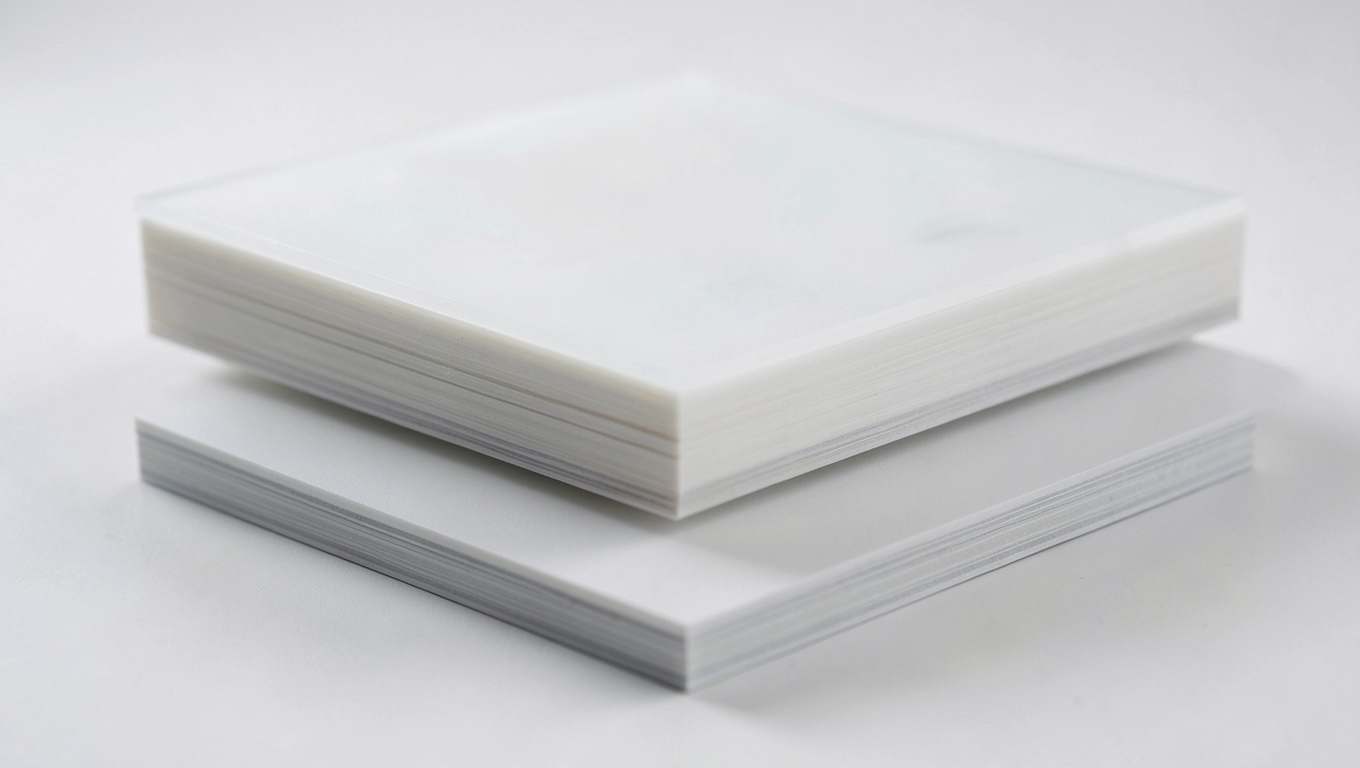

Grubości i formaty laminatu grawerskiego

Grubość laminatu grawerskiego to nie kosmetyka, lecz funkcja projektu. 0,3 mm to tak naprawdę folia grawerska elastyczna, lekko prześwitująca, przeznaczona na puchary, medale, podziękowania ślubne i cienkie nalepki. Występuje w wariancie standardowym oraz UV utwardzanym promieniowaniem ultrafioletowym, który lepiej znosi zarysowania i kontakt z chemią.

0,8 mm to najlżejsza płyta sztywna wystarczająco sztywna na tabliczki imienne i opaski kablowe, ale jeszcze dająca się ciąć nożem. 1,5 mm to absolutny bestseller rynku: na identyfikatory, dyplomy, winietki i oznaczenia szafek. 3 mm wchodzi tam, gdzie potrzebna jest solidność szyldy zewnętrzne, tabliczki na maszyny, oznaczenia regałów magazynowych.

Standardowe arkusze laminatu grawerskiego mają wymiary 30x60 cm, 60x60 cm i 120x60 cm. Dostępne są też mniejsze formatki 30x20 cm i 40x60 cm optymalne dla osób, które nie chcą płacić za cały arkusz, gdy potrzebują kilkunastu tabliczek.

Przy większych wolumenach warto rozważyć usługę cięcia na wymiar. Arkusz 120x60 cm daje na przykład 72 sztuki płytek 10x10 cm przy koszcie pojedynczego arkusza wycena za sztukę spada o 35-40% względem ceny formatki gotowej. To realna oszczędność dla firm zamawiających identyfikatory dla całej załogi.

Tabliczki i oznaczenia z laminatu grawerskiego

Laminat grawerski 1,5 mm w matowej bieli lub czerni to domena tabliczek znamionowych urządzenia, szafy rozdzielcze, centrale wentylacyjne. Numer seryjny, napięcie, rok produkcji i piktogram BHP zajmują zwykle 60x40 mm, a czytelność po pięciu latach ekspozycji w hali produkcyjnej pozostaje bez zarzutu.

Tabliczki drzwiowe robi się najczęściej z 0,8 mm w srebrze szczotkowanym lub złocie szczotkowanym cienka płyta nie obciąża zawiasów, a powierzchnia szczotkowana maskuje drobne rysy montażowe. W biurach królują identyfikatory pracownicze z laminatu 1,5 mm z logo firmy wygrawerowanym rasterem 300 dpi wyglądają jak druk, a są odporne na zmywacze do paznokci i alkohol izopropylowy.

Numerki szafek, etykiety regałów i oznaczenia BHP to naturalny użytek dla 1,5 mm w fluorescentyjnym żółto-zielonym (symbol LAS 174) świecą pod latarką UV, co doceni każdy audytor bezpieczeństwa. W zakładach przemysłowych 3 mm w matowej czerni z białym grawerem utrzymuje czytelność nawet przy 15 latach pracy na zewnątrz, pod warunkiem że folia ochronna zostanie zdjęta dopiero po montażu.

Osobna kategoria to trofea i statuetki laminat 3 mm lustrzany złoty (symbol LAS 087) grawerowany diamentową plamką daje efekt zarezerwowany dotąd dla mosiądzu, lecz przy masie pięć razy mniejszej. Z kolei wizytówki z 0,8 mm szczotkowanego srebra z wygrawerowanym logotypem robią wrażenie „metalowych", a ich koszt pozostaje na poziomie kilku złotych za sztukę.

Warianty kolorystyczne i struktury powierzchni

Rodzina LASER obejmuje ponad 180 symboli, ale w praktyce rynek kręci się wokół kilkunastu. Czerwień (LAS 001) i niebieski (LAS 005) sprawdzają się tam, gdzie potrzebny jest sygnał ostrzegawczy lub identyfikacja stref. Srebro szczotkowane (LAS 176) i złoto szczotkowane (LAS 177) towarzyszą prestiżowym tabliczkom i wizytówkom struktura kierunkowa pięknie odbija światło i maskuje mikro-rysy.

Biały mat (LAS 011) i czarny mat (LAS 015) stanowią bazę 60% zamówień pierwszy daje grawer w kolorze spodu (zwykle czarny), drugi odwrotnie. Lustrzany (LAS 087) to powierzchnia dla efektu glamour, choć trzeba pamiętać, że odciski palców pojawiają się tu w ułamku sekundy kluczowe są rękawiczki przy montażu. Fluorescencyjny (LAS 174) żółto-zielony świeci w UV, co wykorzystują laboratoria i serwerownie.

Po stronie FREZ najważniejsze są 009 (biały mat), 018 (czarny mat), 079 (srebro szczotkowane), 087 (złoto szczotkowane), 263 (stal szczotkowana) oraz 264 (czerwień). Różnica między LAS 176 a FRE 079 jest czysto mechaniczna identyczny wizualnie materiał, ale o innej grubości warstwy górnej i przeznaczeniu.

Dobór mocy lasera do grubości laminatu

Tabela mocy nie powstaje z teorii wynika z testów setek arkuszy w realnych warunkach warsztatowych. Parametr poniższy traktowany jest jako punkt wyjścia; zawsze warto zrobić próbę na skrawku 5x5 cm przed uruchomieniem pełnej produkcji, bo nawet dwie identyczne maszyny mogą mieć 10% rozrzutu mocy.

Jak zamawiać laminat grawerski 5 kroków

Zanim klikniesz „dodaj do koszyka", przejdź przez pięć konkretnych decyzji. Każda z nich odpowiada na jedno pytanie techniczne nie ma tu „opcji domyślnej", bo domyślnie jest zgadywanie.

• Określ metodę obróbki: laser CO2, frezarka CNC czy oba. To determinuje wybór symboli LAS vs FRE.
• Dobierz symbol: kieruj się kolorem i wykończeniem matowe łatwiej sfotografować, lustrzane wymagają rękawic przy montażu.
• Zamów wzornik: fizyczny zestaw próbek kolorów i struktur za ok. 24,60 zł. Kolor na monitorze nigdy nie odpowiada 1:1 rzeczywistości, zwłaszcza w metalikach.
• Wybierz grubość: folia 0,3 mm do lekkich projektów, 1,5 mm do większości zastosowań, 3 mm do szyldów zewnętrznych.
• Wybierz format: arkusz (30x60, 60x60, 120x60 cm), formatka 30x20 / 40x60 cm albo usługa cięcia na wymiar.

OUTLET laminatów grawerskich

OUTLET w laminatach grawerskich nie oznacza gorszego materiału oznacza arkusze z drobnymi skazami kosmetycznymi: rysą transportową, lekkim odbarwieniem, minimalną różnicą odcienia w jednym rogu arkusza. Po grawerowaniu większość tych niedoskonałości i tak znika, bo laser wypala je wraz z wierzchnią warstwą.

OUTLET-y typu 015, 018, 019 i 277 sprawdzają się doskonale w małych tabliczkach 50x20 mm lub mniejszych tam, gdzie pojedyncza skaza i tak wypada poza pole grawerowania. Warunek jest jeden: brak reklamacji. Skazy wchodzą w cenę, więc nie opłaca się zamawiać OUTLET-u pod projekt, gdzie liczy się absolutny wizualny perfekcjonizm np. wizytówki dla zarządu.

Wzornik laminatów grawerskich dlaczego warto

Wzornik za 24,60 zł to niewielki wydatek, który oszczędza wielokrotnie większy. RGB monitora nie obejmuje połysku metalicznego, głębokości szczotkowania ani odczucia matowej powierzchni pod palcem. Dla kolorów biały/biały albo srebro/srebro różnica między próbką a ekranem sięga nawet 30% percepcji jasności.

Wzornik zawiera wszystkie podstawowe symbole LAS i FRE w formacie 50x50 mm z naniesionym logo i opisem można go użyć też do prezentacji klientowi przed realizacją. To nie gadżet, lecz realne narzędzie decyzyjne, które w profesjonalnych studiach grawerskich leży obok próbnika kolorów Pantone.

Usługa cięcia na wymiar i formatki

Formatki 30x20 cm i 40x60 cm powstają przez przycięcie arkusza 120x60 cm, więc ich cena jest wyższa o marżę cięcia, ale nie o wartość materiału. Dla kogoś potrzebującego 20 sztuk płytek 10x10 cm arkusz 120x60 cm to 72 sztuki zbyt dużo, jeśli projekt ma charakter jednorazowy.

Dla wolumenów produkcyjnych bardziej opłaca się usługa cięcia na wymiar. Wystarczy przesłać plik z wymiarami w milimetrach, a dostawca tnie arkusz 120x60 cm piłą panelową z dokładnością ±0,2 mm. Przy zamówieniu hurtowym 100+ sztuk identyfikatorów koszt jednostkowy spada o 35-40% w stosunku do gotowej formatki.

Ceny laminatu grawerskiego realia rynkowe 2024

Ceny laminatu grawerskiego różnią się znacząco w zależności od symbolu, grubości i formatu. Folia 0,3 mm to wydatek rzędu 60-90 zł za arkusz 60x60 cm. Laminat 1,5 mm w białym macie zaczyna się od ok. 79,00 zł za arkusz 60x60 cm, w wersji szczotkowanej cena rośnie o 30-50% z uwagi na bardziej złożoną technologię nanoszenia struktury.

Arkusze 3 mm w kolorach standardowych (011, 015) kosztują 140-180 zł za 60x60 cm, natomiast wersje lustrzane i fluorescencyjne mogą sięgać 220-260 zł. Wzornik to stała cena 24,60 zł niezależnie od dostawcy na tyle mała, że nie warto jej optymalizować.

Najczęstsze błędy przy pracy z laminatem grawerskim

Pierwszy i najczęstszy błąd to grawerowanie bez zdjęcia folii ochronnej wiązka lasera odparowuje folię zamiast warstwy wierzchniej, więc spód pozostaje czysty i pozbawiony kontrastu. Efekt: płyta wygląda jak nietknięta, a operator szuka usterki w pliku graficznym.

Drugi to mylenie symbolu LAS z FRE. Zakup FRE 009 i próba grawerowania laserem kończy się nadpaleniem grubą warstwą spód żółknie i traci czytelność. Identycznie destrukcyjny jest ruch odwrotny: LAS 176 włożony do frezarki powoduje, że 0,1 mm warstwa odpryskuje płatami zamiast czysto się wycinać.

Trzeci błąd to zbyt agresywne parametry przy arkuszach 3 mm. Laser 60 W na pełnej mocy z prędkością 500 mm/s wypali górną warstwę, ale spód stopi się na głębokość 0,3 mm powstanie widoczna „krawędź termiczna", której nie da się usunąć. Rozwiązanie to niższa prędkość (200-250 mm/s) przy tej samej mocy.

Czwarty błąd to pominięcie wzornika. Zamówienie 10 arkuszy LAS 176 „na oko" z monitora kończy się zwykle koniecznością zwrotu i ponownego wyboru, bo srebro szczotkowane na ekranie wygląda jak szary mat, a w rzeczywistości ma ciepłą tonację i kierunkową strukturę. Wzornik za 24,60 zł zwraca się po pierwszej korekcie zamówienia.

Normy i standardy dotyczące oznaczeń z laminatu

Tabliczki znamionowe na maszyny objęte są normą PN-EN 60204-1 (Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn), która wprost wymaga trwałych i czytelnych oznaczeń odpornych na ścieranie, chemikalia i UV. Laminat grawerski 1,5 mm i 3 mm spełnia te wymagania bez dodatkowej laminowania sam materiał przechodzi test ścieralności Tabera powyżej 1000 cykli.

Oznaczenia BHP w zakładach pracy reguluje PN-EN ISO 7010 zestaw piktogramów i zasad umieszczania. Laminat fluorescencyjny LAS 174 z warstwą UV aktywowaną lampą 365 nm jest tu częstym wyborem, bo zachowuje widoczność w warunkach słabego oświetlenia awaryjnego. Zgodność z normą wymaga przy tym piktogramu o minimalnej wysokości 30 mm dla odległości obserwacji do 6 m laminat 1,5 mm mieści taki piktogram bez problemu.

Identyfikatory pracownicze w strefach zagrożonych wybuchem muszą spełniać wymogi dyrektywy ATEX 2014/34/UE dotyczącej antystatyczności. Większość laminatów ABS ma rezystancję powierzchniową 10¹⁴ Ω, co jest wartością graniczną dla pełnej zgodności konieczna jest wersja antystatyczna lub pokrycie lakierem ESD.

Dobór laminatu grawerskiego pod projekt

Decyzja o wyborze konkretnego symbolu zamyka się w trzech osiach: kolor, struktura, grubość. Ślubne winietki na stół wymagają czegoś lekkiego i eleganckiego folia 0,3 mm w złocie szczotkowanym (LAS 177) sprawdza się tu idealnie, bo nie obciąża kartki i daje delikatny połysk.

Tabliczka na drzwi gabinetu prezesa to 1,5 mm w srebrze szczotkowanym (LAS 176) z logotypem grawerowanym rasterem 600 dpi wygląda jak stal nierdzewna, ale kosztuje ułamek jej ceny. Identyfikatory konferencyjne woli się robić z 0,8 mm w białym macie (LAS 011) są lekkie, nie odginają się podczas noszenia i dobrze czytelne z odległości 2 m.

Oznaczenia regałów magazynowych to domena 3 mm w czarnym macie z białym grawerem (LAS 015) litery o wysokości 25 mm czytelne są z 8 m, a płyta wytrzymuje uderzenia wózka widłowego lepiej niż drukowany plastik. Serwerownie stawiają na 1,5 mm w białym macie (LAS 011) dla ogólnych etykiet i fluorescencyjny (LAS 174) dla kabli zasilających awaryjnych.

Trwałość i warunki eksploatacji

Laminat grawerski 1,5 mm i 3 mm w macie zachowuje czytelność graweru przez minimum 10 lat ekspozycji wewnętrznej i 5-7 lat na zewnątrz pod warunkiem że folia ochronna zostanie zdjęta dopiero po montażu, a nie w trakcie przechowywania. UV degraduje warstwę wierzchnią szybciej niż wilgoć, więc wersje szczotkowane i lustrzane bez filtra UV wyblakną po 3 latach w pełnym słońcu.

Folia 0,3 mm UV to wyjątek warstwa utwardzana promieniowaniem ultrafioletowym ma lepszą odporność na UV niż standardowa folia, ale jej żywotność na zewnątrz i tak nie przekracza 18 miesięcy. To materiał jednorazowy lub krótkoterminowy: konferencje, eventy, sezonowe oznaczenia.

Temperatura pracy laminatu ABS to zakres od -20 °C do +80 °C, akrylu od -40 °C do +90 °C. Płyta 3 mm w akrylu sprawdza się więc na zewnątrz w klimacie umiarkowanym, ale w halach z temperaturą powyżej 70 °C (np. odlewnie) konieczne jest przejście na materiały ceramiczne lub metalowe.

Źródła danych i norm

Dane techniczne i ceny orientacyjne pochodzą z bieżącej oferty rynkowej dystrybutorów laminatów grawerskich w Polsce, stan na IV kwartał 2024 r. Parametry obróbki opracowane na podstawie norm zakładowych producentów maszyn CNC i laserów CO2 (typ 60-80 W). Odporność materiałów odwołuje się do kart technicznych producentów ABS i akrylu oraz normy PN-EN 60204-1:2018 (bezpieczeństwo maszyn), PN-EN ISO 7010:2020 (znaki bezpieczeństwa) i dyrektywy ATEX 2014/34/UE. Ceny wzornika (24,60 zł) i laminatu 1,5 mm LAS 011 (od 79,00 zł) odpowiadają ofertom największych polskich dystrybutorów. Serwisy branżowe z aktualnymi cennikami: lasergrav.pl, gravotech.pl, trotec.pl.
