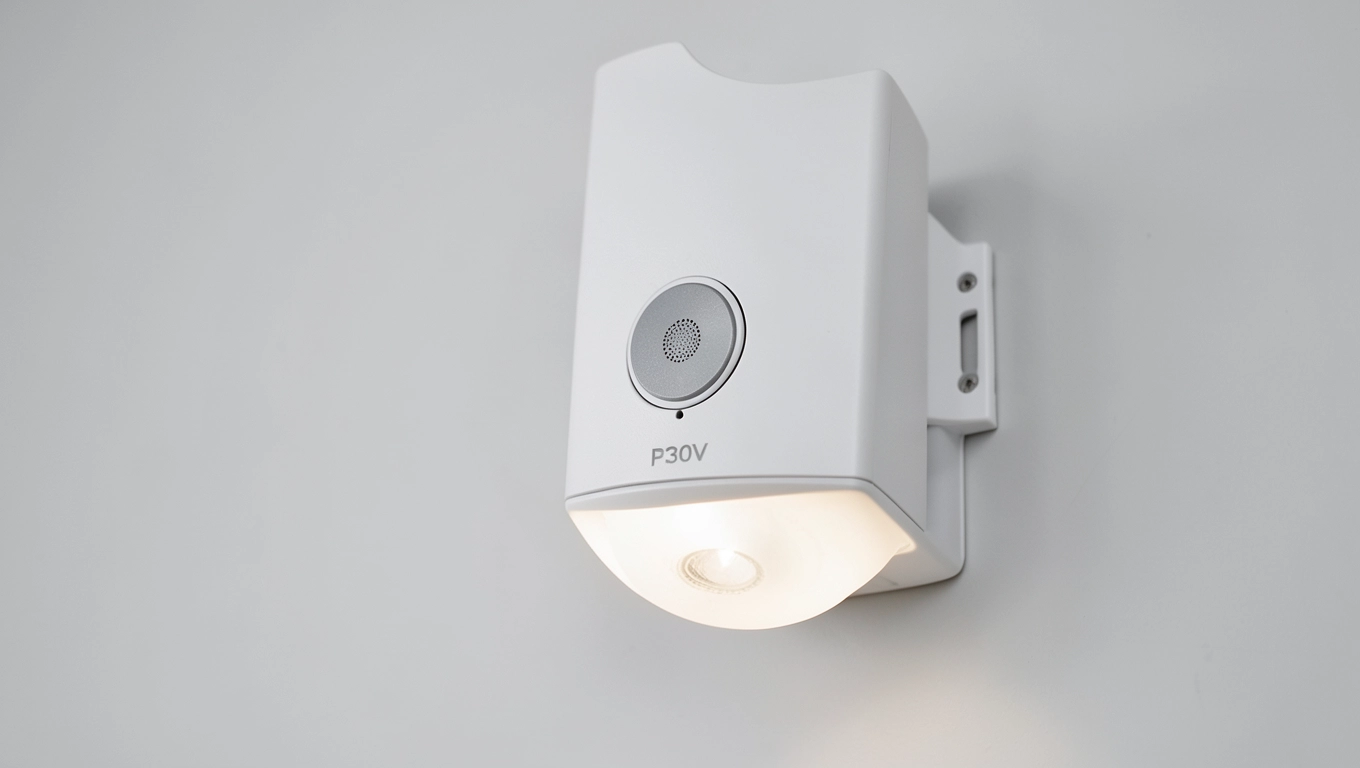

Lampka schodowa 230V z czujnikiem ruchu jak wybrać i podłączyć?

Schody po zmroku to codzienny dyskomfort, który zbyt długo traktujemy jak coś nieuniknionego. Wchodzisz po ciemku, stopa trafia na krawędź, ręka szuka włącznika, a Ty myślisz o kablu przeszkadzającym w półcieniu lub o latarce w telefonie. Tymczasem oprawa schodowa z czujnikiem ruchu 230v rozwiązuje oba problemy jednocześnie: zapala się sama, gdy pojawisz się na klatce schodowej albo podejdziesz do stopni, i gaśnie po kilkunastu sekundach, gdy nikogo już nie ma. Tyle że rynek oferuje dziesiątki modeli, które wyglądają podobnie, a różnią się zasilaniem, klasą szczelności oraz sposobem montażu. Poniżej przeczytasz, jak technicznie działa taki osprzęt, jak go bezpiecznie zamontować i na co uważać przy zakupie.

• Jak działa oprawa schodowa z czujnikiem ruchu?
• Montaż krok po kroku
• Podłączenie elektryczne i dobór zasilacza
• Najczęstsze błędy przy wyborze i montażu
• Checklista przed zakupem

Jak działa oprawa schodowa z czujnikiem ruchu?

Czujnik ruchu w oprawie schodowej to nic innego jak miniaturowy moduł PIR albo mikrofala, który wykrywa zmianę promieniowania podczerwonego w wycinku przestrzeni przed stopniem. W wersjach 230 V moduł ten pracuje bezpośrednio z napięciem sieciowym, więc cała oprawa potrzebuje jedynie fazy i przewodu neutralnego, bez zewnętrznego zasilacza.

Sensor PIR reaguje na różnicę temperatur między ciałem człowieka a tłem, natomiast mikrofala wysyła fale radiowe o częstotliwości około 5,8 GHz i mierzy ich odbicie. Przy schodach najczęściej spotkasz czujniki PIR, bo ich wąski kąt detekcji (zwykle 100-120°) łatwiej ustawić tak, by nie łapały osób przechodzących korytarzem obok.

Zasięg działania czujnika reguluje się śrubą lub mikroprzełącznikiem na płytce. Typowy zakres to 1,5-3 m, co przy schodach o stopniu 28 cm daje komfortowe pokrycie dwóch-trzech sąsiednich stopni. Czas świecenia ustawia się od 10 s do 5 min, ale dla klatki schodowej optymalne są wartości 30-60 s.

Drugim ważnym elementem jest czujnik zmierzchu, czyli fotorezystor. Bez niego lampa zapalałaby się również w dzień, co mija się z celem. Fotorezystor włącza sensor dopiero przy natężeniu oświetlenia poniżej około 10-20 luksów, czyli dokładnie wtedy, gdy robi się szaro albo ciemno.

Wiele opraw ma też oba moduły zintegrowane w jednym module, co uprości podłączenie do dwóch przewodów sieciowych. Pamiętaj jednak, że im szerszy kąt detekcji i większy zasięg, tym więcej fałszywych wzbudzeń, na przykład przez ruch powietrza z kaloryfera albo przejeżdżającego kota.

Na koniec warto wiedzieć, że część modeli 230 V oferuje tryb „ciągły" i „czujnikowy". W trybie ciągłym lampa świeci po podaniu napięcia na stałe, a czujnik służy tylko jako włącznik zmierzchowy. W trybie czujnikowym napięcie jest odcinane w stanie spoczynku, co obniża pobór mocy w bezczynności do około 0,3-0,5 W.

Montaż krok po kroku

Zanim wyciągniesz wiertarkę, ustal trasę kabla zasilającego. Najczystsze rozwiązanie prowadzi przewód w peszelu pod tynkiem, w bruzdach wyciętych szlifierką kątową, a następnie zatynkowanych. W domach z betonem lub cegłą pełną konieczne będzie kucie rowków, co w istniejącym budynku często zmusza do poprowadzenia kabla w listwie natynkowej.

Przy schodach wewnętrznych najczęściej stosuje się rozstaw opraw co dwa lub co trzy stopnie, na wysokości 15-20 cm od powierzchni stopnia, w ścianie bocznej. Takie umiejscowienie sprawia, że światło pada ukośnie na krawędź kolejnego stopnia, co tworzy wyraźny kontrast jasności ułatwiający ocenę głębokości.

Każda oprawa podtynkowa wymaga puszki elektrycznej o średnicy 60 mm lub 68 mm. Wycinasz ją koronką wiertniczą, wkładasz puszkę i mocujesz wkrętami lub zaprawą. Pamiętaj o zachowaniu pionu, bo przekrzywiona oprawa rzuca się w oczy bardziej niż krzywa ramka zdjęcia.

Kabel zasilający wprowadzasz do puszki z zapasem około 10 cm, ściągasz izolację, łączysz z zaciskami oprawy (oznaczenia L, N, PE). Oprawy 230 V prawie zawsze wymagają uziemienia, więc przewód ochronny PE podłączasz do zacisku oznaczonego symbolem masy.

Po podłączeniu oprawy osadzasz ją w puszce na sprężynujących łapkach albo wkrętach, zakładasz klosz i sprawdzasz działanie czujnika. Test najlepiej wykonać po zmroku, zasłaniając fotorezystor ręką, by wyeliminować wpływ światła dziennego.

Przy schodach zewnętrznych puszka musi mieć klasę szczelności minimum IP65, a kable przejść przez dławik uszczelniający. Warto też wybrać oprawę z daszkiem, by strumień wody nie leciał bezpośrednio na klosz.

Uwaga: każda praca przy napięciu 230 V wymaga wyłączenia bezpiecznika i sprawdzenia braku napięcia próbnikiem. W Polsce instalacje o napięciu powyżej 50 V prądu przemiennego mogą wykonywać wyłącznie osoby z odpowiednimi uprawnieniami SEP. Bez nich montaż 12 V jest znacznie bezpieczniejszy, choć wymaga dodatkowego zasilacza.

Podłączenie elektryczne i dobór zasilacza

Oprawy schodowe na 230 V mają prostą schematykę: faza L, neutralny N i ochronny PE. Jeżeli planujesz kilkanaście opraw zasilanych z jednego obwodu, musisz zadbać o odpowiedni przekrój kabla oraz zabezpieczenie nadprądowe po stronie rozdzielni.

Przy 10-15 oprawach o mocy 1,5 W każda łączny pobór wynosi zaledwie 15-22 W, więc przekrój 1,5 mm² Cu w zupełności wystarczy, a obwód zabezpieczysz wyłącznikiem B10 A. Wyłącznik różnicowoprądowy 30 mA na tym obwodzie to absolutne minimum ochrony przeciwporażeniowej.

Jeśli wybierasz wariant 12 V DC, potrzebujesz jeszcze zasilacza impulsowego o napięciu wyjściowym 12 V. Moc zasilacza dobierasz według wzoru: suma mocy wszystkich opraw pomnożona przez współczynnik bezpieczeństwa 1,2-1,3. Dla 12 opraw po 1,5 W daje to zasilacz minimum 22 W, czyli w praktyce 30 W.

Spadek napięcia na przewodach to częsty ból majsterkowiczów. Przy przekroju 1,5 mm² i długości pętli 20 m spadek wynosi około 0,6 V na każdy amper obciążenia, co dla 12 V oznacza utratę 5% napięcia. Efekt: diody LED świecą słabiej na końcu obwodu. Dlatego albo skracasz kable, albo zwiększasz przekrój do 2,5 mm².

Topologia połączeń ma znaczenie. Połączenie szeregowe w technologii LED zwykle oznacza równoległe podłączenie każdej oprawy do wspólnej szyny 12 V. Gdy jedna oprawa przestaje działać, reszta świeci dalej, co znacznie ułatwia diagnostykę.

Przy 230 V oprawy z czujnikiem ruchu zwykle łączy się równolegle, a sam czujnik w jednej oprawie steruje całą grupą przez przewód fazowy przechodzący między puszkami. To rozwiązanie wymaga dodatkowego kabla trójżyłowego między oprawami, ale daje możliwość wyboru mastera i slave’ów.

Dobór zasilacza 12 V - przykład dla 10 opraw

Najczęstsze błędy przy wyborze i montażu

Pierwszym grzechem jest ignorowanie klasy szczelności. Oprawa oznaczona IP20 nadaje się wyłącznie do suchych wnętrz, a wystawienie jej na działanie deszczu albo pary wodnej spowoduje szybką korozję styków i zwarcie. Na schody zewnętrzne i do łazienki potrzebujesz minimum IP44, a przy montażu pod daszkiem bez okapu bezpieczniej wybrać IP65.

Drugim częstym błędem jest brak zapasu mocy w zasilaczu. Wielu użytkowników kupuje zasilacz o mocy równej sumie opraw, zapominając, że impulsowe zasilacze najlepiej pracują przy 60-80% obciążenia. Przeciążony zasilacz przegrzewa się, a jego żywotność spada nawet o połowę.

Trzecim problemem bywa źle dobrana barwa światła. Ciepła 3000 K tworzy przytulny klimat na schodach salonu, ale na klatce bloku potrafi wydawać się żółtawa. Neutralna 4000 K zapewnia lepszy kontrast i jest czytelniejsza dla osób starszych. Zimna 6000 K bywa zbyt sterylna i uwypukla niedoskonałości tynku.

Czwartą pułapką jest montaż czujnika w miejscu, gdzie jego pole widzenia zasłania gruba kolumna albo framuga. Efekt: lampa zapala się tylko wtedy, gdy wejdziesz na stopień prostopadle do ściany. Wystarczy zmienić kąt montażu lub obrócić moduł PIR, by pole detekcji pokryło całą szerokość schodów.

Piątym grzechem jest poprowadzenie kabli bez peszla i bez mocowania. Kabel luźno leżący pod tynkiem po kilku latach zaczyna ocierać się o krawędzie puszki, co prowadzi do przetarcia izolacji. Dlatego nawet przy napięciu bezpiecznym 12 V warto używać peszla i mocować kable uchwytami co 30-40 cm.

Ostatnim, lecz równie częstym błędem jest brak projektu oświetlenia. Oprawy rozmieszczone co stopień wyglądają efektownie, ale w domu jednorodzinnym o 14 stopniach oznaczają 14 puszek, 14 odcinków kabla i 14 miejsc potencjalnych awarii. Rozmieszczenie co dwa lub co trzy stopnie daje podobny efekt wizualny przy niższym koszcie i prostszym serwisie.

Ile kosztuje kompletny zestaw?

Kiedy NIE stosować oprawy schodowej 230 V?

Nie wybieraj wersji 230 V, jeżeli schody sąsiadują z prysznicem albo wanną, a jednocześnie nie możesz zapewnić klasy szczelności wyższej niż IP44. W takiej łazience bezpieczniej poprowadzić 12 V DC, bo ryzyko porażenia przy kontakcie z wodą jest znacznie mniejsze. Podobna zasada dotyczy schodów w domkach letniskowych bez instalacji odgromowej: wilgoć i brak uziemienia sprawiają, że 12 V będzie rozsądniejszym wyborem.

Checklista przed zakupem

• Klasa szczelności dopasowana do pomieszczenia: IP20 wewnątrz suchym, IP44 przy wejściu, IP65 na zewnątrz bez okapu.
• Barwa światła dobrana do funkcji: 3000 K salon, 4000 K klatka schodowa, 6500 K piwnica techniczna.
• Moc zasilacza co najmniej 1,25-krotność sumarycznej mocy opraw, napięcie wyjściowe zgodne z producentem.
• Przekrój kabla uwzględniający spadek napięcia: dla 12 V i pętli dłuższej niż 10 m minimum 2,5 mm².
• Zabezpieczenie różnicowoprądowe 30 mA dla każdego obwodu oświetlenia schodowego.
• Zgodność z normą PN-EN 60598-2-1 dotyczącą opraw stałych do użytku ogólnego.

Porada eksperta: przy schodach o nieregularnym kształcie (np. zabiegowych) najpierw zrób zdjęcie ściany bocznej, nanieś na kartce rozmieszczenie opraw w skali 1:10 i policz odległości kabla. Te same liczby w rzeczywistości potrafią zaskoczyć, a dodatkowy metr kabla w sklepie kosztuje ułamek tego, co dokupowanie go na gwałt w niedzielę.

Trwałość nowoczesnych diod LED w oprawach schodowych to średnio 25 000-50 000 godzin, co przy 4-6 godzinach świecenia dziennie daje 12-30 lat pracy. Wymiana pojedynczej diody w oprawie ze zintegrowanym modułem LED bywa technicznie możliwa, ale wiąże się z koniecznością zdjęcia klosza i odlutowania chipu, dlatego w praktyce wymienia się całą oprawę.

Oprawa schodowa z czujnikiem ruchu 230 V to rozwiązanie, które łączy wygodę, oszczędność energii i bezpieczeństwo domowników. Kluczem do sukcesu jest świadomy dobór klasy szczelności, poprawny przekrój kabla oraz precyzyjne ustawienie pola detekcji czujnika. Dzięki temu schody przestaną być ciemnym wyzwaniem po zmroku i staną się dyskretnym elementem architektury wnętrza. Wybierając konkretny model, porównaj parametry techniczne, sprawdź zgodność z normą PN-EN 60598 i nie zapomnij o wyłączniku różnicowoprądowym 30 mA. Tak przygotowany zestaw posłuży bezawaryjnie przez wiele lat.

Źródła danych i norm: PN-EN 60598-2-1 (oprawy oświetleniowe stałe do użytku ogólnego), PN-EN 60529 (stopnie ochrony IP), PN-HD 60364 (instalacje elektryczne niskiego napięcia), wytyczne SEP dotyczące uprawnień do eksploatacji urządzeń elektroenergetycznych. Specyfikacje czujników PIR i parametrów LED na podstawie kart katalogowych producentów oświetlenia oraz materiałów Polskiego Komitetu Oświetleniowego SEP.
