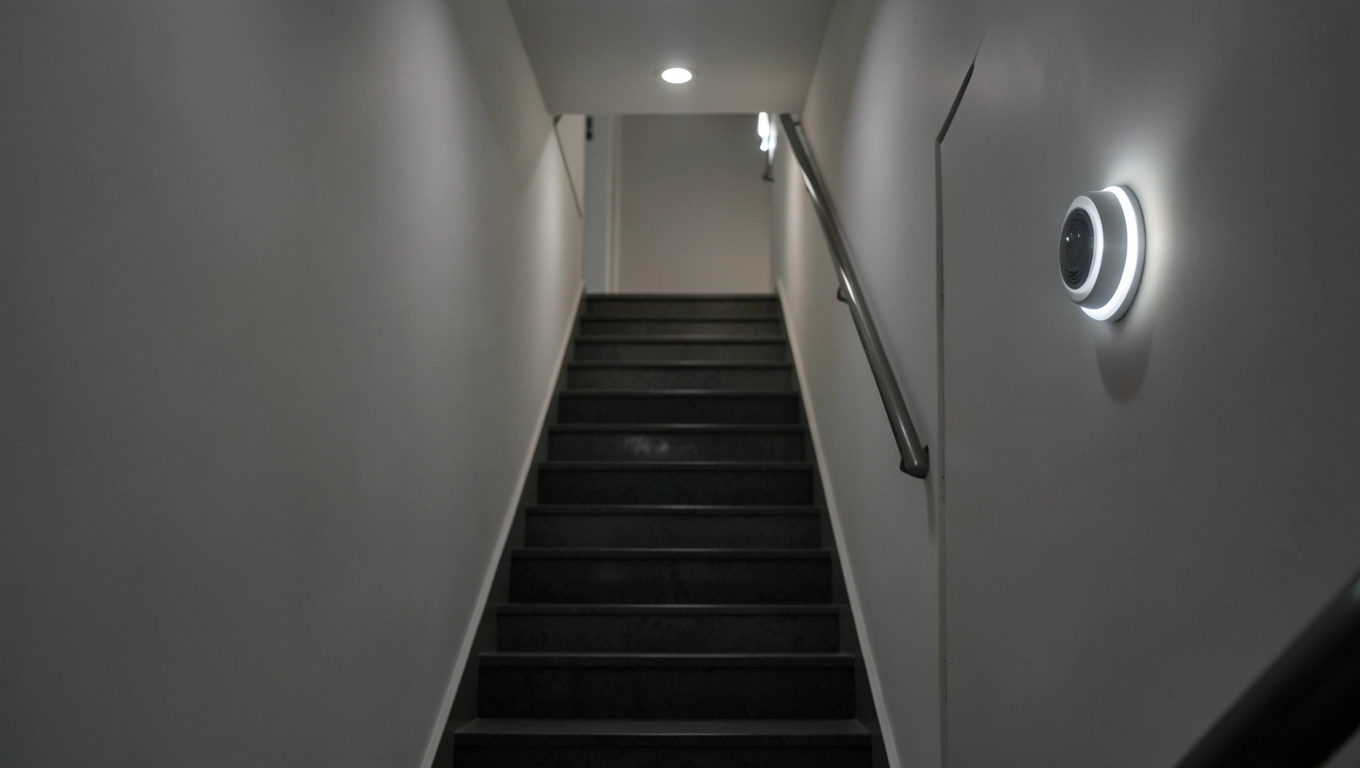

Oświetlenie klatki schodowej z czujnikiem ruchu, które wreszcie działa

Potknięcie na źle oświetlonych schodach boli tak samo w środku nocy, jak za dnia, kiedy słońce wpada przez okno i oślepia na ułamek sekundy. W Polsce upadki na schodach odpowiadają za około 20-30% wszystkich wypadków domowych, a zdecydowana większość zdarza się właśnie na klatkach schodowych i w korytarzach prowadzących do drzwi. Dobre oświetlenie klatki schodowej z czujnikiem ruchu nie kończy się na wybraniu ładnego plafonu liczy się natężenie światła, jego barwa, kąt świecenia, odporność na wilgoć, sposób rozmieszczenia opraw i reakcja na ruch w ułamku sekundy. Ten tekst to konkretny przewodnik, w którym każdy parametr opisuję z fizycznym uzasadnieniem, a każdej rekomendacji towarzyszy wyjaśnienie, dlaczego warto postąpić właśnie tak.

• Rodzaje opraw schodowych LED z czujnikiem ruchu
• Jakie parametry techniczne wybrać przy schodowym oświetleniu LED
• Rozmieszczenie lamp z czujnikiem ruchu na klatce schodowej
• Oświetlenie awaryjne klatki schodowej i wymogi normy PN-EN 1838
• Jak dobrać typ oświetlenia do rodzaju klatki schodowej
• Najczęstsze błędy przy montażu i jak ich uniknąć
• Checklista przed zakupem oświetlenia schodowego z czujnikiem ruchu

Rodzaje opraw schodowych LED z czujnikiem ruchu

Najbardziej uniwersalną i najłatwiejszą w montażu opcją pozostaje plafon LED natynkowy z wbudowanym czujnikiem ruchu. Jedna lampa o mocy 12-18 W i strumieniu 1100-1600 lm pokrywa zazwyczaj połowę piętra w bloku z lat 70. i 80. Czujnik mikrofalowy lub PIR reaguje na ruch w promieniu 5-8 m, a zasięg reguluje się potencjometrem pod osłonką to wygodne, bo po montażu można go dostroić bez demontażu oprawy.

Podtynkowe plafony wyglądają dyskretniej, ale wymagają wcześniejszego przygotowania sufitu. W nowym budynku lub przy generalnym remoncie ich montaż jest naturalny wystarczy otwór 90-115 mm i puszka instalacyjna. W starszych klatkach, gdzie strop bywa nierówny, lepiej sprawdza się natynka, bo nie wymaga kucia i nie zdradza krzywizny sufitu.

Kinkiety ścienne z czujnikiem rozjaśniają długie korytarze i niskie spoczniki, gdzie sufit bywa zbyt niski na duży plafon. Modele o podwyższonym stopniu ochrony IP44 i wyżej zniosą wilgoć oraz kurz, więc nadają się na klatki częściowo otwarte, przy wejściach do piwnicy czy obok wiatrołapów. Światło kierunkowe z kinkietu buduje wyraźny cień na stopniach, a ludzkie oko odczytuje kontrast szybciej niż jednostajną poświatę z góry.

Oprawy wpuszczane w ścianę, popularne jako LED recessed step lights, instaluje się w holu lub przy niskich podstopnicach. Działają świetnie w nowoczesnych aranżacjach, bo świecą punktowo i nie rozświetlają całej przestrzeni doświetlają dokładnie krawędź stopnia, na której najbardziej zależy osobie schodzącej po ciemku. Przy schodach zabiegowych, gdzie stopnie są wyraźnie węższe na zakręcie, takie oprawy prowadzą wzrok lepiej niż górny plafon.

Taśmy LED na poręczach i podstopnicach tworzą efekt linii światła, która sama „prowadzi" po schodach. Taśma o gęstości 120 LED na metr i mocy 9,6-14,4 W/m daje wystarczająco dużo światła, jeśli trafi w odpowiedni profil aluminiowy z dyfuzorem bez niego pojedyncze diody tworzą nieprzyjemne plamy i olśnienie. Zasilacz 24 V DC dobiera się ze sporym zapasem, najlepiej 30-40% ponad pobór taśmy, dzięki czemu nie grzeje się nadmiernie w obudowie pod schodami.

Systemy SMART z Wi-Fi lub Bluetooth Mesh pozwalają łączyć lampy schodowe z czujnikiem ruchu w sceny świetlne i harmonogramy. Jeden czujnik na półpiętrze może sterować całym pionem, a aplikacja pokazuje zużycie energii i czas pracy każdej oprawy. Minusem bywa zależność od chmury producenta przy awarii sieci automatyka spada do sceny lokalnej, więc warto sprawdzić, czy urządzenie zachowa podstawowe działanie offline.

Jakie parametry techniczne wybrać przy schodowym oświetleniu LED

Moc (W) i lumen (lm) to dwa różne światy marketingu. Wat określa, ile energii pobiera dioda, lumen mówi, ile światła realnie emituje. Skuteczność świetlna w tańszych modułach wynosi 80-90 lm/W, w lepszych 110-130 lm/W, więc plafon oznaczony 12 W przy dobrych diodach świeci jak stary 18 W z tradycyjnego budżetu. W suchej klatce wewnętrznej celuje się w 100-150 lux na stopniu, co przy 2,5 m odległości oprawy od podłogi i stopniu odbicia jasnych ścian daje około 1200-1500 lm dla jednego plafonu pokrywającego 6-8 m².

Najlepsza barwa światła na schody to neutralna 4000 K. Światło ciepłe 3000 K ładnie wygląda, ale ludzka źrenica wolniej się adaptuje, gdy wchodzimy z nieoświetlonej klatki do jasnego mieszkania. Zimne 6500 K zwiększa kontrast, lecz przy dłuższym przebywaniu wywołuje zmęczenie i potęguje olśnienie przy mokrych stopniach.

IP, czyli International Protection, oznacza dwie cyfry: pierwsza mówi o ochronie przed ciałami stałymi (0-6), druga przed wodą (0-9). Na klatce zewnętrznej lub w strefie przy wejściu budynku IP20 nie wystarczy skroplona para z oddechu przy niskiej temperaturze potrafi w kilka tygodni zniszczyć zasilacz i czujnik. IP44 wystarcza w większości sytuacji, a IP65 sprawdza się pod zadaszeniem narażonym na intensywne opady.

CRI, czyli wskaźnik oddawania barw, wpływa na to, jak nasz mózg rozpoznaje krawędzie i przeszkody. CRI 80 to minimum w strefach komunikacji ogólnej, ale warto sięgać po CRI 90 przy schodach w domach osób starszych. Różnica 10 punktów potrafi zdecydować o tym, czy osoba po zmroku rozróżni krawędź dywanika od tła podłogi.

Kąt świecenia wpływa na wskaźnik UGR, czyli Unified Glare Rating. Dla schodów celuje się w UGR poniżej 19, co oznacza oprawę nieolśniącą przy typowym montażu na wysokości 2,4-2,7 m. Plafon z dyfuzorem mlecznym i kątem 120° zazwyczaj spełnia ten warunek automatycznie.

Rozmieszczenie lamp z czujnikiem ruchu na klatce schodowej

Najprostsza reguła mówi: jedna oprawa na każde 2-3 stopnie lub co 60-80 cm biegu schodów. Przy 10-stopniowym biegu piętra w bloku sprawdzą się dwa plafony jeden nad półpiętrem, drugi przy spocznikiem. Zbyt duże odstępy tworzą ciemne „dziury", zbyt małe prowadzą do efektu dyskoteki i wyższego zużycia energii.

Kluczowa zasada to kontrast pomiędzy krawędzią stopnia a pionem podstopnicy. Oko potrzebuje minimum 3:1 kontrastu luminancji, by prawidłowo zlokalizować stopień w półcieniu. Oprawa wpuszczana w ścianę tuż przy podstopnicy świeci dokładnie tam, gdzie wzrok pada po zmroku, więc wymaga mniejszej mocy niż plafon zawieszony 2,5 m wyżej.

Przy schodach zabiegowych nie stawia się jednej lampy nad środkiem biegu lepiej rozmieścić dwie oprawy po zewnętrznej stronie zakola, by doświetlić stopnie klinowo węższe. W takich miejscach unika się symetrii, bo stopnie po zewnętrznej stronie łuku są dłuższe niż po wewnętrznej.

Czujnik ruchu warto umieszczać 1,8-2,0 m nad podłogą, poza bezpośrednim działaniem grzejnika lub otworu wentylacyjnego ciepły strumień powietrza potrafi wywoływać fałszywe alarmy PIR. Mikrofalowy czujnik radarowy radzi sobie lepiej za ścianą kartonowo-gipsową, bo nie wymaga pola widzenia. W klatce betonowej czujnik PIR przy wejściu na półpiętro zadziała z opóźnieniem rzędu 0,2-0,5 s, co w zupełności wystarcza do komfortowego zapalenia światła przed pierwszym krokiem.

Nie montuj czujnika ruchu naprzeciwko okna, szczególnie od strony południowej. Nagłe zmiany nasłonecznienia potrafią wyzwalać PIR co kilka sekund i przyspieszają zużycie przekaźnika. W takim miejscu lepiej spisze się czujnik mikrofalowy z regulacją czułości.

Oświetlenie awaryjne klatki schodowej i wymogi normy PN-EN 1838

Norma PN-EN 1838 reguluje instalacje awaryjne w budynkach użyteczności publicznej i mieszkalnej. Minimalne natężenie światła na stopniu w trybie ewakuacyjnym to 1 lx, a w osi drogi ewakuacyjnej 2 lx. Tyle wystarczy, by rozróżnić przeszkodę i poruszać się bez paniki. Klatki w budynkach wielorodzinnych powyżej 4 kondygnacji zazwyczaj wymagają opraw awaryjnych z własnym akumulatorem lub zasilaniem z obwodu bezpieczeństwa szczegółowe wymogi określa Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Oprawa awaryjna z modułem LED i akumulatorem NiMH lub LiFePO4 utrzymuje świecenie przez 1-3 godziny po zaniku napięcia. W domach jednorodzinnych taki wymóg formalnie nie obowiązuje, ale z praktycznego punktu widzenia warto zamontować choćby jedną oprawę awaryjną przy schodach na piętro przy awarii sieci zapobiega ona upadkowi domownika, który nie zauważy braku prądu w ciemności.

Czas podtrzymania bateryjnego dobiera się do scenariusza pożarowego. Norma zakłada 1 godzinę dla obiektów z szybką interwencją służb, ale w budynkach wielorodzinnych przyjmuje się 3 godziny jako bezpieczny margines. Akumulatory LiFePO4 wytrzymują 2000-3000 cykli ładowania przy 80% głębokości rozładowania, więc przy codziennej pracy automatyki to 7-10 lat pracy.

Piktogramy ewakuacyjne podświetlane wewnętrznie wskazują kierunek wyjścia i uzupełniają oświetlenie stopni. Rozmieszcza się je przy każdej zmianie kierunku biegu, przy schodach i przy drzwiach wyjściowych. Minimalna odległość między piktogramami wynosi 15 m w linii prostej na piętrze, a przy schodach jeden piktogram na każdy bieg.

W budynkach wielorodzinnych oświetlenie awaryjne można podpiąć do obwodu bezpieczeństwa z własnym zasilaniem UPS lub do grupy awaryjnej rozdzielnicy. Dzięki temu wystarczy jedno źródło zasilania dla całej klatki, a koszt instalacji rozkłada się na wszystkich lokatorów.

Jak dobrać typ oświetlenia do rodzaju klatki schodowej

Klatka wewnętrzna sucha, z ogrzewaniem i niską wilgotnością, nie wymaga podwyższonego IP wystarczy IP20. Sprawdzą się tu plafony natynkowe i podtynkowe z dyfuzorem, kinkiety oraz taśmy LED w profilach aluminiowych. Schody drewniane w takiej klatce potrzebują światła o wyższym CRI, by wydobyć rysunek słojów CRI 90 pokazuje drewno tak, jak w dzień.

Klatka wilgotna, w starym budownictwie lub bez izolacji przeciwwilgociowej, wymaga co najmniej IP44. Dotyczy to też przejść podziemnych, korytarzy przy piwnicach i stref technicznych. Oprawa powinna mieć uszczelnioną obudowę i membranę kompensacyjną przeciw kondensacji. Schody betonowe w takich miejscach odbijają światło słabiej niż drewno, więc potrzeba o 20-30% więcej lumenów przy tej samej odległości oprawy.

Klatka zewnętrzna lub częściowo otwarta przy wejściu do budynku musi spełniać IP65 w miejscach narażonych na strumień wody z deszczu, a IP44 wystarczy pod zadaszeniem. Tutaj najlepiej sprawdzają się oprawy wpuszczane w ścianę z licem ze stali nierdzewnej, bo nie korodują i są odporne na uszkodzenia mechaniczne. Temperatura barwowa 4000 K zachowuje czytelność krawędzi przy mokrych stopniach, gdy ciepłe 3000 K rozmywa się w deszczowej poświacie.

Schody drewniane, szczególnie z ciemnego drewna, zawsze wymagają więcej światła niż schody pokryte jasnym gresem. Współczynnik odbicia jasnego drewna wynosi 0,4-0,5, ciemnego nawet 0,15. Różnica w luminancji przy tym samym strumieniu potrafi wynosić 50% i więcej, więc montaż opraw bez uwzględnienia koloru podłogi prowadzi do złudzenia, że schody „giną". W takich przypadkach oprawa wpuszczana tuż przy podstopnicy pokrywa niedobór kontrastu.

Najczęstsze błędy przy montażu i jak ich uniknąć

Najczęstszy błąd to wybór oprawy z czujnikiem ruchu o zbyt długim opóźnieniu wyłączenia. Ustawienie fabryczne to 30-60 s, ale w klatce lepiej skrócić czas do 15-20 s. Dłuższe świecenie niepotrzebnie zużywa energię i przyciąga owady do obudowy, co obniża sprawność chłodzenia.

Drugi błąd to montaż czujnika PIR bezpośrednio nad grzejnikiem. Strumień ciepłego powietrza wprowadza czujnik w błąd i wyzwala alarmy. Czujnik mikrofalowy w takim miejscu nie ma tego problemu, bo reaguje na ruch obiektów, a nie na gradient temperatury.

Trzeci błąd to łączenie opraw LED z czujnikiem ściemniaczowymi w jednym obwodzie. Ściemniacz steruje fazowo i zakłóca pracę czujnika, co prowadzi do migotania przy starcie. Rozwiązaniem jest wydzielenie obwodu z dedykowanym sterownikiem LED lub rezygnacja ze ściemniacza w obwodzie z czujnikiem.

Czwarty błąd to ignorowanie wpływu temperatury barwowej na percepcję. Zimne 6500 K na schodach o jasnych stopniach wygląda efektownie na zdjęciu, ale w realu wprowadza wrażenie „szpitalnego" chłodu i potęguje olśnienie. Bezpieczna granica 4000 K łączy czytelność z komfortem wzrokowym.

Piąty błąd to brak zapasu w zasilaniu taśm LED. Zasilacz dobrany „na styk" do poboru taśmy w ciągu kilku miesięcy traci sprawność i zaczyna grzać tył szafki. Zapas 30% eliminuje ten problem, a dodatkowo wydłuża żywotność kondensatorów w zasilaczu.

Nigdy nie instaluj oprawy z plastikową obudową na dachu lub w pełnym słońcu. Promieniowanie UV degraduje poliwęglan w ciągu 2-3 lat klosz żółknie, traci przepuszczalność i pęka. W takich miejscach sięgaj po oprawy z aluminium lub stali nierdzewnej z kloszem hartowanym.

Checklista przed zakupem oświetlenia schodowego z czujnikiem ruchu

• IP zgodne z lokalizacją (IP20 w suchej klatce, IP44+ przy wejściu).
• Barwa 3000 K w strefach wypoczynkowych, 4000 K na schodach i w korytarzach komunikacyjnych.
• CRI minimum 80, najlepiej 90 przy schodach z ciemnego drewna lub w domach seniorów.
• Kąt świecenia dopasowany do odległości: 120° plafon, 30-60° oprawa wpuszczana.
• Czujnik PIR lub mikrofalowy z regulacją czułości i czasu podtrzymania.
• Kompatybilność z obwodem zasilania (brak ściemniacza fazowego w obwodzie z czujnikiem).
• Gwarancja producenta minimum 3 lata, w klasie premium 5 lat, co sygnalizuje jakość kondensatorów i diod.
• Certyfikat zgodności z normą PN-EN 1838 w przypadku opraw awaryjnych.

Przy schodach o długości biegu powyżej 4 m warto rozważyć dwa niezależne obwody z osobnymi czujnikami tak zwany „master + slave". Pierwszy czujnik wykrywa ruch i wysyła sygnał, drugi jedynie odbija impuls sterujący. Taki układ zapobiega sytuacji, w której jedna uszkodzona oprawa unieruchamia cały pion schodów.

Na koniec krótka refleksja projektowa: najlepsze oświetlenie schodowe to takie, o którym się nie myśli, tylko się po nim chodzi. Światło pojawia się przed pierwszym krokiem, znika po ostatnim, a stopnie pozostają czytelne w każdej sytuacji od pełnego słońca po ciemność zimową o 6 rano. Kiedy te warunki są spełnione, technologia z czujnikiem ruchu spełnia swoją prawdziwą rolę nie zwraca na siebie uwagi, a realnie chroni przed upadkiem i obniża rachunek za prąd o 40-60% w porównaniu z klasyczną instalacją ze świecznikiem przy drzwiach.

Źródła danych i przepisy:
PN-EN 1838:2013 „Zastosowania oświetlenia. Oświetlenie awaryjne" Polski Komitet Normalizacyjny.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75, poz. 690, z późn. zm.).
PN-EN 60529 Stopnie ochrony zapewnianej przez obudowy (kod IP).
PN-EN 50102 Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi (kod IK).
Komisja Europejska, Joint Research Centre, Lighting for indoor workplaces and tertiary buildings (Lighting of indoor work places, PN-EN 12464-1).
Statystyki wypadkowości domowej Główny Urząd Statystyczny, „Wypadki przy pracy i wypadki w życiu codziennym" dane dla Polski z ostatnich 5 lat.
