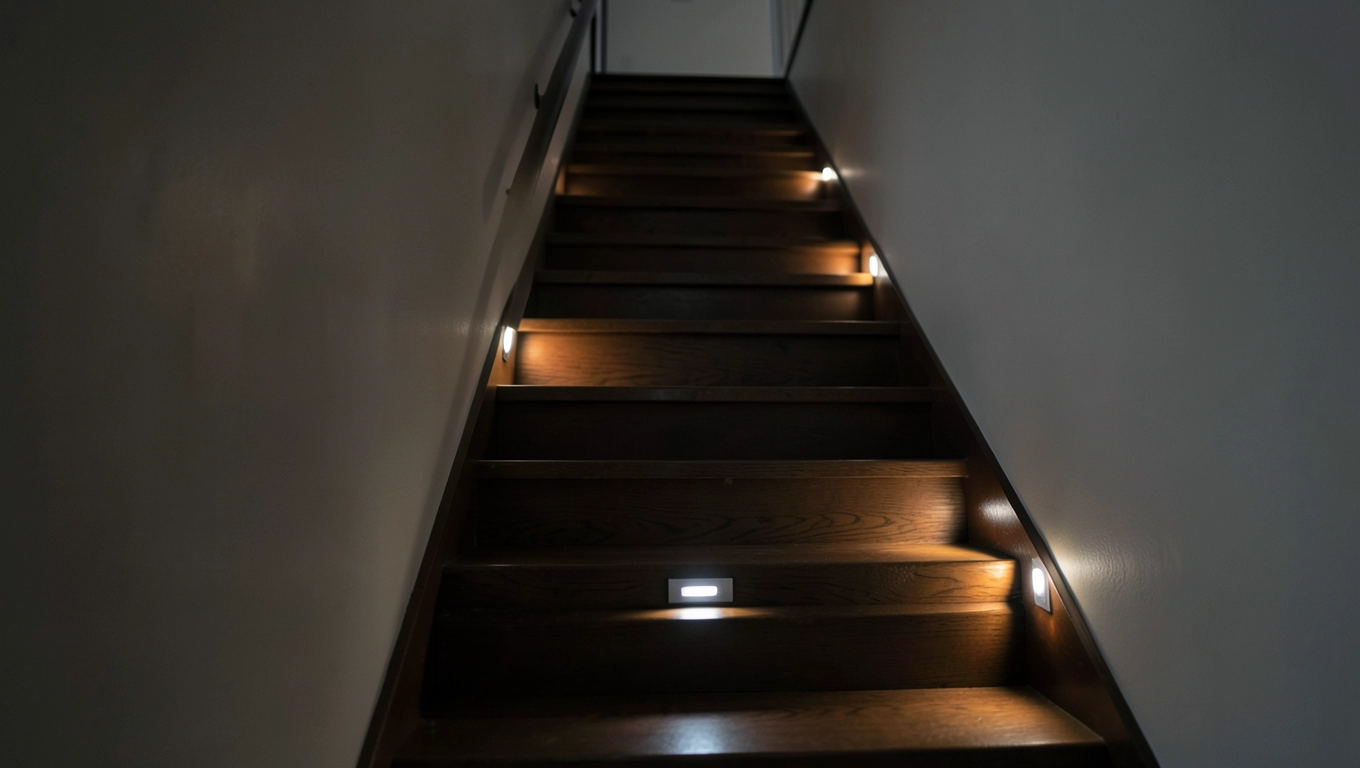

Inteligentne oświetlenie LED schodów z czujnikiem ruchu

Zmrok na klatce schodowej, dziecko wracające nocą do łazienki, gość z walizką szukający wyłącznika przy dolnym biegu. Każdy, kto kiedyś nadepnął w ciemności na krawędź stopnia, zna ten moment lekkiego zatrzymania serca. Nowoczesne oświetlenie schodów z czujnikiem ruchu rozwiązuje problem w sposób niemal niewidoczny: światło pojawia się dokładnie wtedy, gdy na schodach staje stopa, znika, gdy ostatnia osoba mija ostatni stopień. Całość opiera się na taniej, bezpiecznej elektronice pracującej przy napięciu SELV 12 V lub 24 V DC, czyli tak niskim, że nawet przypadkowe przecięcie przewodu nie stanowi zagrożenia porażeniowego. Polskie zestawy schodowe, produkowane między innymi przez firmę APACHETA Smart Systems, kosztują od 797 zł do 1887 zł i pozwalają samodzielnie zbudować instalację, która w hotelach butikowych wygląda na warte kilkanaście tysięcy złotych.

• Zestaw schodowy LED z czujnikiem ruchu i zmierzchu
• Sterownik schodowy LED i efekt fali światła
• Taśma LED do schodów z czujnikiem montaż krok po kroku
• Oświetlenie schodów z półpiętrem LED dobór zestawu
• Korzyści z inteligentnego oświetlenia schodów
• 5 błędów przy wyborze zestawu schodowego

Zestaw schodowy LED z czujnikiem ruchu i zmierzchu

Sercem każdego takiego zestawu jest sterownik schodowy, czyli niewielka puszka instalacyjna mieszcząca mikroprocesor i przekaźniki MOSFET. To on decyduje o kolejności zapalania poszczególnych stopni, czasie świecenia oraz o tym, czy instalacja w ogóle się uruchomi w środku dnia. W praktyce sterownik porównuje napięcie na wejściu z fotorezystorem (mierzącym natężenie światła otoczenia) i dopiero gdy spada ono poniżej progu zmierzchowego, zezwala na aktywację obwodu. Mechanizm ten eliminuje irytujące załączanie światła w słoneczne południe, kiedy schody i tak są doskonale widoczne.

Drugim kluczowym elementem są czujniki ruchu, najczęściej w technologii PIR (pasywna podczerwień) lub mikrofalowej. PIR reaguje na zmianę promieniowania cieplnego w polu widzenia soczewki Fresnela, dlatego lepiej sprawdza się na korytarzach i w domach, bo ignoruje przypadkowe ruchy powietrza z wentylacji. Mikrofalowe (radarowe) wysyłają falę o częstotliwości 5,8 GHz i odbierają jej echo, reagując na każdy obiekt odbijający fale, łącznie ze szklanką czy kotem. W typowej klatce schodowej wystarczą dwa czujniki: jeden na dole, drugi na górze, choć rozbudowane systemy pozwalają podłączyć ich nawet sześć.

Efekt wizualny robi tak zwana fala LED, czyli sekwencyjne zapalanie się taśm od pierwszego do ostatniego stopnia w rytmie kroków użytkownika. Uzyskuje się ją poprzez indywidualne sterowanie każdym obwodem taśmy przez tranzystory w sterowniku, a nie przez klasyczny ściemniacz. Dzięki temu jasność każdego stopnia rośnie płynnie od zera do pełnej mocy w około 0,3-0,5 s, a potem gaśnie po ustawionym czasie (zwykle 15-60 s). Taki przebieg nie tylko zachwyca gości, ale przede wszystkim prowadzi wzrok, automatycznie wskazując drogę w ciemności.

Porównanie zestawów dostępnych na polskim rynku

OMEGA Exclusive to model flagowy, obsługujący do 24 stopni z osobnym adresowaniem każdego obwodu i rozbudowaną logiką czasową. Świetnie sprawdza się w rezydencjach z zabiegową klatką schodową, gdzie liczy się pełna personalizacja efektów. Zestawy SP23 oraz S19 stanowią złoty środek cenowy dla typowego domu jednorodzinnego, a Sigma Basic to rozsądny wybór na niewielkie schody piwniczne lub w altance ogrodowej.

Dla kogo który zestaw?

• OMEGA Exclusive dla właścicieli willi z 18-24 stopniami, oczekujących sterowania przez aplikację i integracji z systemem KNX.
• SP23-P / SP23-S dla domów z 14-23 stopniami i półpiętrem, gdzie liczy się efekt fali i możliwość późniejszej rozbudowy.
• S19-P / S19-S dla klasycznych klatek schodowych 12-19 stopni, gdzie Bluetooth nie jest priorytetem.
• S2-P dla schodów z jednym lub dwoma półpiętrami i wymaganą komunikacją bezprzewodową.
• Sigma Basic dla krótkich schodów 5-16 stopni, modernizacji starych instalacji lub budżetowych projektów deweloperskich.

Sterownik schodowy LED i efekt fali światła

Sterownik schodowy LED pełni w instalacji rolę dyrygenta: przyjmuje sygnał z czujnika, analizuje poziom oświetlenia zewnętrznego, odczytuje ustawienia zegara astronomicznego, a następnie wysyła sekwencję impulsów PWM (modulacja szerokości impulsu) do poszczególnych kanałów taśmy. Częstotliwość PWM w dobrych sterownikach wynosi co najmniej 400 Hz, dzięki czemu diody nie migają w sposób zauważalny dla ludzkiego oka ani nie powodują efektu stroboskopowego podczas nagrywania telefonem. To ważne, bo tanie sterowniki z częstotliwością 100-200 Hz potrafią zirytować osoby wrażliwe na migotanie.

Efekt fali najlepiej sprawdza się przy taśmach jednokolorowych (monochromatycznych) o temperaturze barwowej 3000 K (ciepła biel) lub 4000 K (neutralna biel). Cieplejsze światło sprzyja relaksowi wieczorem, neutralne lepiej odwzorowuje kontrast krawędzi stopni, co ma znaczenie dla osób starszych. Warto unikać barwy 6500 K (zimna biel) na schodach prowadzących do sypialni, bo pobudza układ nerwowy i utrudnia zasypianie po nocnej wizycie w łazience.

Rozbudowane sterowniki, takie jak OMEGA Exclusive, pozwalają programować szybkość fali od 0,1 s do 3 s na stopień, czas podtrzymania jasności od 5 s do 10 min oraz zachowanie po wykryciu kolejnego ruchu (np. doświetlenie od dołu do góry zamiast pełnego cyklu). Mechanizm ten opiera się na buforze FIFO w pamięci mikrokontrolera: każde zdarzenie z czujnika wpisywane jest do kolejki, a procesor obsługuje je sekwencyjnie bez opóźnień. Takie rozwiązanie eliminuje sytuacje, w których druga osoba wchodząca na schody zaraz za pierwszą wyłącza światło temu, kto już schodzi.

Kiedy fala LED nie ma sensu?

W wąskich, stromych schodach piwnicznych o wysokości stopnia powyżej 20 cm efekt fali może wprowadzać w błąd, bo wzrok potrzebuje jednoczesnego oświetlenia kilku krawędzi, aby ocenić głębokość. W takich przypadkach lepiej sprawdza się klasyczne równomierne podświetlenie wszystkich stopni, bez sekwencji czasowej.

Taśma LED do schodów z czujnikiem montaż krok po kroku

Taśma LED stanowi element wykonawczy: emituje światło, które prowadzi wzrok. Najczęściej stosuje się taśmy SMD 2835 lub 2216 o gęstości 60 diod na metr i poborze mocy 4,8-6 W/m. Na jeden stopień przypada zwykle odcinek 60-80 cm, co przy 5 W/m daje 3-4 W na stopień. Tyle wystarczy, aby uzyskać strumień świetlny rzędu 250-350 lm, czyli mniej więcej tyle, ile daje klasyczna żarówka 25 W, ale skupiony w wąskiej linii przy krawędzi.

Montaż rozpoczyna się od odmierzenia długości każdego stopnia i przycięcia taśmy w miejscach oznaczonych nożyczkami (zazwyczaj co 5 cm). Następnie należy odtłuścić powierzchnię policzka stopnia alkoholem izopropylowym i przykleić taśmę za pomocą pasa termoprzewodzącego 3M. Temperatura pracy taśmy nie powinna przekraczać 40°C, dlatego warto wybrać profil aluminiowy, który odprowadza ciepło do podłoża. Bez profilu diody w pomieszczeniach o temperaturze 25°C i tak pracują poprawnie, ale ich żywotność spada z 30 000 do około 15 000 godzin.

5 kroków instalacji

1. Zaplanuj trasę przewodów od zasilacza do sterownika, a od sterownika do każdego stopnia; użyj przewodu miedzianego o przekroju minimum 0,5 mm².
2. Zamontuj czujniki ALFA lub DELTA na wysokości 80-120 cm od podłogi, w taki sposób, by soczewka obejmowała obszar pierwszego i ostatniego stopnia.
3. Podłącz zasilacz stabilizowany o napięciu zgodnym z taśmą (12 V lub 24 V DC) i mocy pokrywającej sumaryczny pobór plus 20% zapasu.
4. Połącz taśmy ze sterownikiem zgodnie ze schematem producenta, zwracając uwagę na polaryzację oraz kolejność kanałów.
5. Skonfiguruj czas świecenia, próg zmierzchu i szybkość fali w menu sterownika lub aplikacji Bluetooth.

Bezpieczeństwo napięcia

Cała instalacja pracuje przy napięciu SELV (Safety Extra-Low Voltage) zdefiniowanym w normie PN-EN 61140:2016 jako napięcie nieprzekraczające 50 V AC lub 120 V DC. W praktyce stosuje się 12 V lub 24 V DC, co oznacza brak ryzyka porażenia nawet przy bezpośrednim dotyku przewodu. To zasadnicza różnica wobec tradycyjnych instalacji halogenowych 230 V, gdzie błąd montażowy może skończyć się poważnym wypadkiem. Normy PN-EN 60598-1 oraz PN-EN 60598-2-13 regulują wymagania dla opraw stałych montowanych w podłodze lub ścianie, w tym klasę ochrony IP, odporność na obciążenia mechaniczne IK oraz odprowadzanie ciepła.

Oświetlenie schodów z półpiętrem LED dobór zestawu

Schody z półpiętrem stanowią wyzwanie logistyczne, ponieważ jeden bieg dzieli się na dwie sekcje, a czujnik musi rozróżnić kierunek ruchu, aby fala płynęła prawidłowo. Większość zestawów obsługuje taką konfigurację dzięki dwóm niezależnym wyjściom: jednemu dla dolnego biegu, drugiemu dla górnego. Modele SP23-P, SP23-S oraz OMEGA Exclusive pozwalają ponadto opóźnić start drugiego biegu o 0,5-2 s, co daje wrażenie świetlnego "przeskoczenia" przez spocznik. Mechanizm opiera się na programowalnym timerze w mikrokontrolerze, który czeka na sygnał z czujnika górnego przed uruchomieniem kolejnej sekwencji.

Warto unikać zestawów Sigma Basic w przypadku półpiętra, bo obsługują one tylko jeden ciągły bieg i wymagałyby montażu dwóch oddzielnych sterowników synchronizowanych ręcznie. Realny koszt takiego rozwiązania przekracza cenę pojedynczego SP23-S, a komfort obsługi jest niższy.

Scenariusze montażowe

Schody proste jednobiegowe: 10-16 stopni, dwa czujniki ALFA, taśma 60 LED/m, sterownik S19-S. Czas montażu około 4-6 godzin dla jednej osoby z podstawowym doświadczeniem elektrycznym.

Schody z jednym półpiętrem: 14-22 stopni łącznie, czujniki ALFA na dole, w środku spocznika i na górze, sterownik SP23-P. Wymagane prowadzenie przewodów przez ścianę nośną lub kanał kablowy przy listwie przypodłogowej.

Schody klasyczne drewniane: 12-18 stopni, taśma o temperaturze 2700 K dla zachowania ciepłego charakteru drewna, profil aluminiowy montowany w frezie lub na wkręty niewidoczne.

Klatka schodowa w bloku: 16-24 stopni, zasilacz umieszczony w rozdzielni elektrycznej, sterownik przy pierwszym stopniu, czujniki DELTA z funkcją ściemniacza dla trybu nocnego.

Modernizacja istniejących schodów: wykorzystanie istniejącej instalacji 230 V do zasilacza 24 V, taśma na profilu natynkowym bez kucia ścian, czas realizacji jeden weekend.

Ile kosztuje kompletna instalacja?

Taki zestaw pokrywa schody 14-16 stopni z pełną funkcjonalnością zmierzchową i efektem fali. Cena robocizny elektryka z uprawnieniami SEP wynosi dodatkowo 600-900 zł, jeśli użytkownik nie chce wykonywać prac samodzielnie.

Korzyści z inteligentnego oświetlenia schodów

Najważniejszą korzyścią pozostaje bezpieczeństwo. Według danych GUS w 2023 roku ponad 32 000 osób w Polsce hospitalizowano z powodu upadków na schodach, a zdecydowana większość wypadków miała miejsce w warunkach niedostatecznego oświetlenia. Automatyczne podświetlenie krawędzi stopni eliminuje ryzyko potknięcia, ponieważ ludzki wzrok potrzebuje kontrastu rzędu 1:3, aby prawidłowo ocenić głębokość stopnia. Biała taśma LED na jasnym drewnie lub szarym kamieniu zapewnia taki kontrast bez potrzeby zapalania górnego światła, które mogłoby obudzić domowników.

Drugą korzyścią jest energooszczędność. Pobór prądu samego sterownika w trybie czuwania wynosi poniżej 1 W, a taśmy świecą średnio 30 s na każde przejście. Przy czterech przejściach dziennie i cenie energii 0,65 zł/kWh roczny koszt prądu nie przekracza 3 zł. Dla porównania tradycyjna żarówka 40 W zapalająca się na 2 minuty cztery razy dziennie zużywa energii za około 25 zł rocznie. Różnica rośnie lawinowo w klatkach schodowych bloków wielorodzinnych, gdzie oświetlenie działa całą dobę.

Efekt WOW to trzeci wymiar, o którym rzadko mówi się w kontekście technicznym, a który ma realne przełożenie na wartość nieruchomości. Sekwencyjnie zapalające się stopnie kojarzą się z ekskluzywnym hotelem lub apartamentem w stylu smart home. Dane z rynku nieruchomości wskazują, że mieszkania z automatyką oświetleniową wyceniane są o 3-5% wyżej niż porównywalne lokale bez takich rozwiązań.

Skalowalność i rozbudowa

Zestawy z serii OMEGA, SP23 oraz S19 pozwalają rozbudować instalację o trzeci czujnik bez konieczności wymiany sterownika. Wystarczy podłączyć dodatkowy ALFA lub DELTA równolegle do istniejących, a mikroprocesor rozpozna nowy sygnał i uwzględni go w algorytmie. Wymiana ALFA na DELTA (PIR z funkcją ściemniacza) umożliwia ręczne sterowanie jasnością taśmy poprzez przytrzymanie przycisku, co przydaje się podczas sprzątania lub wieczornego przyjęcia.

5 błędów przy wyborze zestawu schodowego

Pierwszy błąd to dobór sterownika o zbyt małej liczbie obsługiwanych stopni. Jeśli schody mają 17 stopni, a sterownik obsługuje maksymalnie 16, ostatni stopień zostanie podłączony bezpośrednio do zasilacza, bez możliwości płynnego sterowania. Fala zatrzyma się na szesnastym, a siedemnasty zaświeci się od razu, psując cały efekt. Lepiej wybrać model o jeden lub dwa stopnie większy niż potrzeba.

Drugi błąd to ignorowanie napięcia zasilania. Taśmy 12 V pobierają dwukrotnie większy prąd niż 24 V przy tej samej mocy, co wymaga grubszych przewodów i powoduje większe spadki napięcia na długich odcinkach. Przy 15 stopniach i odległości sterownika 8 m od pierwszego stopnia spadek napięcia na taśmie 12 V może sięgać 1,5 V, czyli 12% wartości znamionowej. Diody na końcu będą świecić słabiej. Taśmy 24 V eliminują ten problem.

Trzeci błąd to montaż czujników w miejscach nasłonecznionych. Fotorezystor w czujniku ALFA reaguje na światło widzialne, więc bezpośrednie słońce padające na soczewkę może zablokować uruchomienie instalacji w ciągu dnia albo spowodować jej przypadkowe wyzwalanie po zachodzie słońca, gdy niebo jest jeszcze jasne. Czujnik powinien być zamontowany w cieniu lub skierowany na ścianę, a nie w stronę okna.

Czwarty błąd to brak zegara astronomicznego. Bez niego instalacja działa wyłącznie na podstawie aktualnego pomiaru jasności, co oznacza, że w pochmurny dzień schody mogą zapalać się o trzeciej po południu, a w bezchmurną noc o dziewiątej wieczorem pozostawać ciemne. Zegar astronomiczny oblicza godzinę zachodu słońca na podstawie daty i współrzędnych geograficznych, dzięki czemu próg zmierzchu działa przewidywalnie przez cały rok.

Piąty błąd to pomijanie wsparcia technicznego producenta. Polski producent APACHETA Smart Systems oferuje bezpłatne konsultacje przed zakupem oraz pomoc przy konfiguracji. W przypadku nietypowych schodów (zakrzywionych, kręconych lub z nieregularnymi stopniami) warto skonsultować projekt przed zamówieniem, bo algorytm sterownika zakłada równomierną odległość między kolejnymi taśmami.

Case studies z polskich realizacji

Dom jednorodzinny pod Krakowem, schody betonowe 18 stopni z półpiętrem. Zastosowano zestaw SP23-P z dwoma czujnikami ALFA i taśmą 24 V o temperaturze 3000 K. Zasilacz 120 W umieszczono w garażu, skąd przewód prowadzi kanałem w posadzce do sterownika pod pierwszym stopniem. Efekt fali zsynchronizowany z tempem wchodzenia domowników działa od czterech lat bez awarii.

Klatka schodowa w kamienicy z 1928 roku, 22 stopnie dzielone na trzy biegi. Zastosowano OMEGA Exclusive z trzema czujnikami DELTA i zasilaczem 150 W w rozdzielni na półpiętrze. W nocy czujniki przełączają instalację w tryb ściemniacza (15% jasności), co zapewnia wystarczające oświetlenie orientacyjne przy poborze mocy poniżej 8 W na cały ciąg.

Modernizacja schodów drewnianych w mieszkaniu na warszawskim Żoliborzu, 12 stopni bez półpiętra. Wybrano Sigma Basic jako rozwiązanie tymczasowe, ale po roku użytkowania właściciel rozbudował system o moduł Bluetooth i wymienił czujniki na DELTA. Skalowalność zestawu pozwoliła uniknąć kosztownej wymiany całego sterownika.

Najczęściej zadawane pytania

Czy oświetlenie schodowe LED można zamontować samodzielnie? Tak, pod warunkiem posiadania podstawowej wiedzy elektrycznej i przestrzegania zasad pracy z napięciem SELV. Zasilacz 24 V podłącza się do istniejącej instalacji 230 V, co wymaga odłączenia napięcia w rozdzielni i sprawdzenia braku fazy miernikiem. Samo podłączenie taśm do sterownika odbywa się przy wyłączonym zasilaniu, za pomocą złączek WAGO lub lutowanych.

Ile prądu zużywa fala LED? Przy 15 stopniach i taśmie 5 W/m sumaryczny pobór mocy wynosi około 52 W, ale tylko przez czas świecenia fali (zwykle 3-5 s) i podtrzymania (15-60 s). Przy czterech przejściach dziennie rzeczywiste zużycie energii to około 0,1 kWh miesięcznie.

Czy czujnik ruchu zadziała w nocy przy pełnej ciemności? Tak, czujniki PIR reagują na promieniowanie cieplne ciała, które ma temperaturę około 36,6°C, niezależnie od oświetlenia otoczenia. Fotorezystor w czujniku ALFA jedynie blokuje uruchomienie, gdy jest jasno, ale w ciemności zezwala na pełną pracę.

Co zrobić, gdy schody są zakrzywione? Sterownik obsługuje wyłącznie bieg prosty, ale można podzielić zakrzywiony ciąg na kilka prostych odcinków i połączyć je równolegle, akceptując jednoczesne zapalanie kilku stopni w zakręcie.

Jaka żywotność taśm LED? Przy pracy w profilu aluminiowym i prądzie zasilania nieprzekraczającym 80% wartości znamionowej taśmy SMD 2835 pracują 30 000-50 000 godzin. Przy intensywnym użytkowaniu (10 cykli dziennie po 30 s) oznacza to ponad 25 lat eksploatacji.

Czy instalacja wymaga przeglądu? Zgodnie z Prawem budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) instalacja elektryczna w budynku mieszkalnym powinna być poddawana przeglądom co 5 lat. Praktyka pokazuje, że zestawy schodowe LED pracują bezobsługowo przez wiele lat, ale warto co 2 lata sprawdzić stan złączek i przekroje przewodów.

Dlaczego warto wybrać polskiego producenta?

Polskie zestawy schodowe wyróżnia kilka cech niedostępnych w tanich importowanych zamiennikach. Pierwsza to zgodność z normami PN-EN obowiązującymi na terenie Unii Europejskiej, potwierdzona deklaracją CE oraz dokumentacją techniczną w języku polskim. Druga to gwarancja door-to-door realizowana w ciągu 48 godzin, bez konieczności wysyłania urządzenia do Chin. Trzecia to bezpłatne wsparcie techniczne w języku polskim, obejmujące pomoc przy konfiguracji i doborze komponentów.

APACHETA Smart Systems jako jeden z niewielu polskich producentów oferuje pełne portfolio zestawów od podstawowych po flagowe, z dwuletnią gwarancją i możliwością rozbudowy o dodatkowe moduły. Skala produkcji (kilkaset zestawów miesięcznie) pozwala utrzymać ceny na poziomie o 15-25% niższym niż porównywalne zestawy niemieckie przy jednoczesnym zachowaniu jakości komponentów.

Źródła danych i norm: PN-EN 61140:2016 (napięcia SELV), PN-EN 60598-1 oraz PN-EN 60598-2-13 (oprawy oświetleniowe), Prawo budowlane Dz.U. 1994 nr 89 poz. 414 z późn. zm., dane statystyczne GUS za rok 2023 (hospitalizacje z powodu upadków), katalogi producenta APACHETA Smart Systems.
