Oznaczenie schodów w budynkach publicznych co mówią przepisy?

Potknięcie na schodach w urzędzie, szkole czy szpitalu brzmi jak błahostka, dopóki nie kończy się złamaniem kości ogonowej, odszkodowaniem dla poszkodowanego i kontrolą Państwowej Inspekcji Pracy u zarządcy nieruchomości. Oznaczenie schodów w budynkach użyteczności publicznej to jeden z tych tematów, które większość właścicieli obiektów traktuje po macoszemu, a które potrafią w jednej chwili obrócić się przeciwko nim przy pierwszym wypadku. Przepisy w tej materii są precyzyjne, policzalne i oparte na fizyce kontrastu oraz biomechanice chodu, nie zaś na intuicji architekta czy zarządcy. Poniżej znajdziesz kompletne, inżynierskie podejście do tematu, od parametrów technicznych, przez dobór materiałów, aż po checklistę gotową do użycia przy najbliższym audycie.

• Parametry techniczne schodów i szerokość pasa ostrzegawczego
• Kontrastowe oznaczenie krawędzi stopni i taśmy antypoślizgowe
• Znaki ewakuacyjne, piktogramy ISO 7010 i oznaczenia dla niepełnosprawnych
• Dobór oznaczeń do lokalizacji - praktyczny przewodnik
• Checklista wdrożeniowa - audyt schodów w 15 punktach

Parametry techniczne schodów i szerokość pasa ostrzegawczego

Zanim pojawi się jakiekolwiek oznakowanie, sam bieg schodowy musi spełniać wymogi geometrii określone w Rozporządzeniu Ministra Infrastruktury z 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W budynkach użyteczności publicznej wysokość pojedynczego stopnia nie może przekraczać 17,5 cm, a szerokość jego stopnia (głębokość, po której stawiamy stopę) musi mieścić się w przedziale 28-35 cm. Suma tych dwóch wartości (2h + s) powinna wynosić od 60 do 65 cm, co stanowi tzw. zasadę wygody chodu Blancharda.

W praktyce oznacza to, że projektant nie może dobrać „na oko" wysokości stopni, lecz musi wykazać obliczeniami spełnienie normy. Przy budynkach o znacznym natężeniu ruchu, takich jak dworce czy centra handlowe, stosuje się często niższe stopnie (15-16 cm) kosztem większej ich liczby. Fizjologia tłumaczy to doskonale: niższy krok wymaga mniejszego wydatku energetycznego mięśni czworogłowych uda, co zmniejsza zmęczenie i, paradoksalnie, ryzyko potknięcia.

Szerokość biegu schodowego uzależniona jest od kategorii obiektu. W budynkach użyteczności publicznej minimalna szerokość użytkowa biegu wynosi 1,2 m, natomiast w obiektach opieki zdrowotnej oraz w budynkach, w których przebywają dzieci do lat sześciu (żłobki, przedszkola), wartość ta wzrasta do 1,5 m ze względu na konieczność stałego nadzoru opiekuna idącego obok dziecka. Spocznik między biegami nie może mieć mniej niż 1,2 m głębokości, przy czym w obiektach o dużym natężeniu ruchu projektanci dobierają głębokość równą co najmniej trzem wysokościom stopnia.

Maksymalna liczba stopni w jednym biegu wynosi 17 sztuk, a przy różnicy wysokości większej niż 50 cm konieczne jest wykonanie co najmniej jednego spocznika pośredniego. Zapobiega to efektowi „ściany schodów", który wywołuje zawroty głowy u osób starszych oraz osób z lękiem wysokości. W budynkach produkcyjnych i magazynowych obowiązują łagodniejsze kryteria, ale różnica wysokości stopni pomiędzy sąsiednimi biegami nie może przekraczać 5 mm.

Poręcze i balustrady stanowią osobną kategorię wymagań. Wysokość balustrady przy schodach w budynkach publicznych wynosi 110 cm, a w obiektach, w których przebywają dzieci (do lat sześciu), wzrasta do 120 cm ze względu na wyższy środek ciężkości małego użytkownika. Prześwit między szczebelkami nie może przekraczać 12 cm, co zapobiega zakleszczeniu głowy dziecka. Balustrada musi być w pełni ciągła i wytrzymywać obciążenie 0,75 kN/m na wysokości poręczy, co odpowiada sile dorosłego człowieka opierającego się całą masą ciała w sytuacji zagrożenia.

Kontrastowe oznaczenie krawędzi stopni i taśmy antypoślizgowe

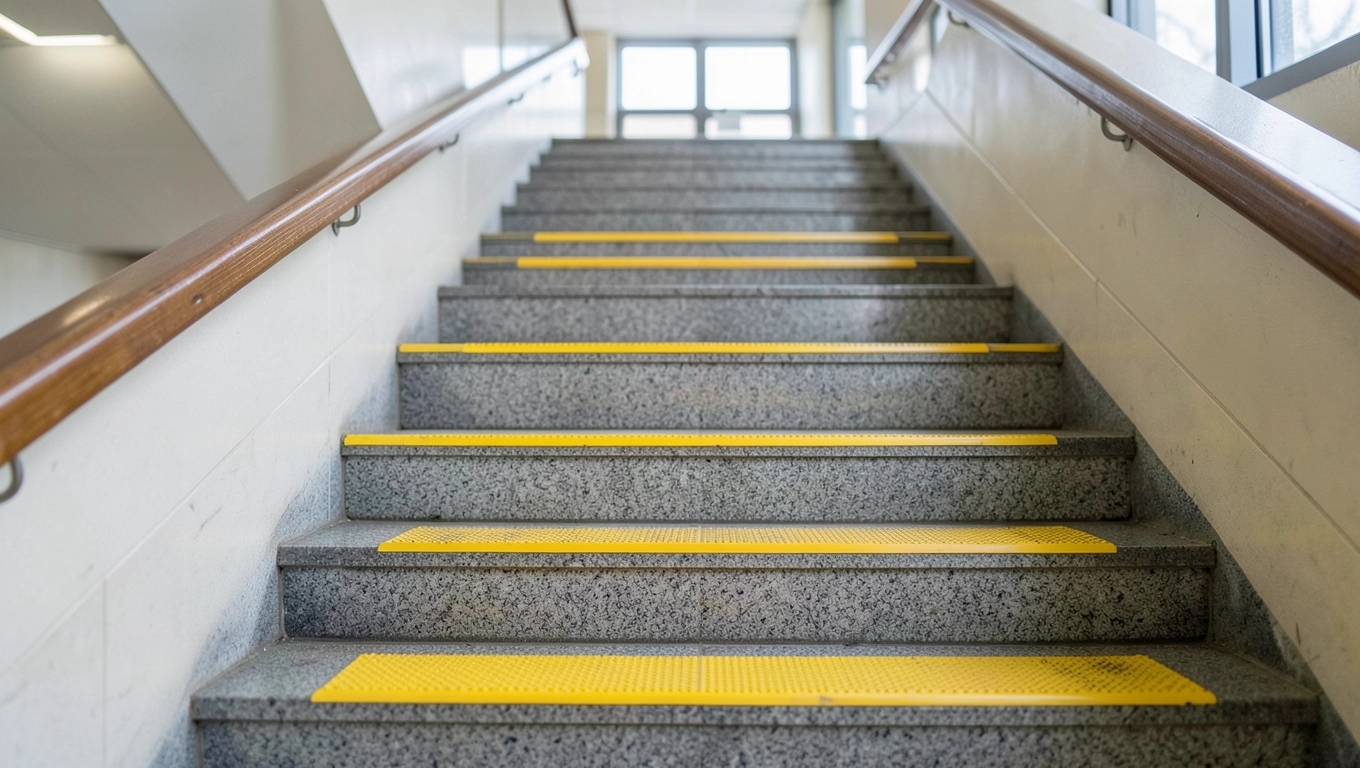

Fizyka kontrastu kolorystycznego wykorzystuje różnicę współczynnika odbicia światła (LRV) pomiędzy dwoma sąsiadującymi powierzchniami. Oznaczenie krawędzi pierwszego i ostatniego stopnia biegu schodowego wymaga pasa o szerokości 8 do 10 cm w żółto-czarnej lub biało-czarnej kolorystyce, który poprawia percepcję głębi u osób słabowidzących. Żółty o współczynniku LRV około 70-75 i czarny o LRV poniżej 10 tworzą kontrast na poziomie 60+ punktów, co mieści się w normie PN-EN 17210 dotyczącej dostępności środowiska zbudowanego.

Szerokość pasa ostrzegawczego przed pierwszym stopniem wynosi 50 cm i obejmuje zarówno powierzchnię poziomą podłogi, jak i samą krawędź stopnia. Pas ten pełni funkcję zapowiedzi zmiany poziomu i powtarzany jest na każdym podeście pośrednim. Badania biomechaniczne wykazały, że obecność takiego pasa skraca czas reakcji użytkownika o 0,3-0,5 sekundy w porównaniu ze schodami bez oznaczenia. To wystarczająco dużo, by uniknąć potknięcia przy prędkości marszu wynoszącej 1,2 m/s.

Taśma antypoślizgowa na schody zewnętrzne wymaga innej klasy produktu niż ta stosowana wewnątrz budynku. Na zewnątrz kluczowy jest współczynnik tarcia statycznego, który dla stref mokrych i oblodzonych powinien wynosić co najmniej R11 według klasyfikacji DIN 51130. Profile aluminiowe z wklejonymi pasami żywicy epoksydowej z tlenkiem glinu osiągają klasę R12-R13, co czyni je jedynym rozsądnym wyborem przy schodach zewnętrznych w polskim klimacie, gdzie temperatura waha się od -25°C do +35°C.

Nie stosuje się taśm antypoślizgowych na schodach kamiennych zabytkowych obiektów, gdzie ingerencja w strukturę wymaga indywidualnych uzgodnień z konserwatorem. W takim wypadku rozwiązaniem jest montaż nakładek na schody antypoślizgowych w formie profili systemowych mocowanych na zaczepy bezinwazyjne. Analogicznie odradza się stosowania taśm samoprzylepnych na stopniach ze stali nierdzewnej w strefach o dużej wilgotności, ponieważ klej akrylowy traci przyczepność po 8-14 miesiącach w środowisku chlorowanym (baseny, łaźnie).

Nakładki na schody antypoślizgowe wykonane z PVC twardego lub kompozytu mineralnego stanowią kompromis pomiędzy ceną a trwałością. Grubość nakładki wynosi 3-5 mm, co oznacza, że po montażu krawędź stopnia nie zmienia istotnie swojej geometrii. Współczynnik tarcia R10-R11 kwalifikuje je do zastosowań wewnętrznych w budynkach suchych i umiarkowanie wilgotnych. Koszt waha się od 85 do 180 zł/m² w zależności od wzoru i klasy ścieralności.

Znaki ewakuacyjne, piktogramy ISO 7010 i oznaczenia dla niepełnosprawnych

System oznaczeń ewakuacyjnych opiera się na normie PN-EN ISO 7010, która wprowadziła jednolite piktogramy obowiązujące w całej Unii Europejskiej. Znak „Wyjście ewakuacyjne" (E001) przedstawia zieloną sylwetkę biegnącego człowieka w białym prostokącie, a znak „Kierunek drogi ewakuacyjnej" (E002) uzupełnia go strzałką. Minimalny wymiar znaku ewakuacyjnego to 10 × 10 cm dla odległości obserwacji do 6 metrów, ale w obiektach publicznych stosuje się znaki o boku 15-20 cm, widoczne z odległości 15-20 metrów.

Fotoluminescencyjne znaki ewakuacyjne działają na zasadzie luminescencji pigmentu siarczku cynku aktywowanego miedzią, który pochłania światło dzienne lub sztuczne w zakresie UV i emituje je w ciemności przez 60-180 minut. Zgodnie z normą PN-EN 1838 natężenie oświetlenia znaku po 10 minutach od zaniku źródła światła musi wynosić co najmniej 80 mcd/m², a po 60 minutach co najmniej 20 mcd/m². Znaki fotoluminescencyjne nie mogą zastępować aktywnego oświetlenia awaryjnego w strefach pożarowych kategorii ZL II i ZL III, lecz stanowią jego uzupełnienie.

Znaki ostrzegawcze „Uwaga schody" oraz „Uwaga strome schody" (W001, W008 w klasyfikacji ISO 7010) mają kształt trójkąta równobocznego z żółtym tłem i czarnym piktogramem. Stosuje się je przy wejściach na biegi o nachyleniu przekraczającym 30° lub w miejscach, gdzie geometria schodów odbiega od typowej. Rozmieszczenie znaków powinno odbywać się w taki sposób, by znak był widoczny z odległości co najmniej 3 metrów od pierwszego stopnia, co przy polu widzenia ludzkiego wynoszącym 180° daje użytkownikowi czas na skorygowanie tempa marszu.

Oznaczenia dotykowe, zwane tyflograficznymi lub wypukłymi, stanowią osobną kategorię wymagań wynikających z Rozporządzenia Ministra Gospodarki Przestrzennej i Budownictwa oraz późniejszych nowelizacji dotyczących dostępności. Na każdym podeście schodowym w budynkach użyteczności publicznej instaluje się pole uwagi w formie kwadratowych płytek z wypukłymi punktami (trzpienie o wysokości 5 mm) w odległości 30 cm przed pierwszym stopniem. Osoba niewidoma wyczuwa zmianę faktury stopami lub laską, co zapowiada zmianę poziomu.

Pochylnie dla osób niepełnosprawnych nie eliminują konieczności oznaczenia sąsiadujących schodów. Nachylenie pochylni nie może przekraczać 8% przy różnicy wysokości do 50 cm, a powyżej tej wartości wymaga spoczników co 9 metrów bieżących. Szerokość użytkowa pochylni wynosi minimum 120 cm dla ruchu jednokierunkowego i 180 cm dla dwukierunkowego. Krawędzie pochylni zabezpiecza się cokołem o wysokości 10 cm, by wózek inwalidzki nie zsunął się z boku.

Znaki informacyjne w kolorystyce biało-niebieskiej lub biało-zielonej oznaczają typ schodów oraz dostępność kondygnacji dla osób o ograniczonej mobilności. Kontrast pomiędzy tłem a piktogramem musi wynosić co najmniej 0,7 wartości LRV według normy PN-EN 16584, co odpowiada różnicy współczynnika odbicia światła wynoszącej minimum 35 punktów. W praktyce oznacza to konieczność unikania kombinacji typu szary piktogram na jasnobeżowym tle, które pozornie wyglądają estetycznie, ale dla osób z zaćmą stanowią białą plamę.

Dobór oznaczeń do lokalizacji - praktyczny przewodnik

Rozmieszczenie oznaczeń różni się w zależności od tego, czy schody znajdują się wewnątrz budynku, na zewnątrz, czy stanowią drogę ewakuacyjną. Wewnątrz, przy stałym oświetleniu sztucznym o natężeniu 100-200 luxów, wystarczają taśmy i znaki o klasie fotoluminescencji standardowej. Na zewnątrz konieczne są materiały odporne na promieniowanie UV, cykle termiczne i wilgoć, co eliminuje większość taśm PVC oraz wielu fotoluminescencyjnych powłok budżetowych.

Drogi ewakuacyjne wymagają podwójnego systemu: aktywnego oświetlenia awaryjnego z podtrzymaniem bateryjnym (minimum 1 godzina) oraz fotoluminescencyjnych znaków kierunkowych. W korytarzach o długości powyżej 30 metrów znaki ewakuacyjne umieszcza się co 15-20 metrów po obu stronach, by osoba zdezorientowana dymem zawsze widziała co najmniej jeden z nich. Minimalne natężenie oświetlenia awaryjnego w osi drogi ewakuacyjnej wynosi 1 lux, a w strefach otwartych 0,5 lux.

Szczególnym przypadkiem pozostają schody w obiektach zabytkowych, gdzie obowiązuje dyrektywa konserwatorska. Oznaczenia muszą być zgodne z historycznym charakterem wnętrza, co wyklucza jaskrawe żółci i nowoczesne profile aluminiowe. W takich sytuacjach stosuje się wypolerowane mosiężne listwy krawędziowe, ceramiczne płytki z delikatnym frezowaniem lub dyskretne pasy z kamienia naturalnego w odcieniu kontrastującym z posadzką. Każdorazowo wymagane jest uzgodnienie z wojewódzkim konserwatorem zabytków.

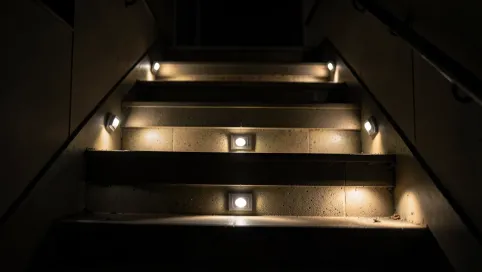

W biurowcach klasy A oraz budynkach inteligentnych oznaczenia schodów integruje się z systemem zarządzania budynkiem (BMS). Czujniki ruchu przy podeście uruchamiają podświetlenie LED krawędzi w godzinach nocnych lub przy awarii oświetlenia ogólnego. Technologia LED o barwie 4000K i strumieniu świetlnym 150 lumenów na metr bieżący zapewnia widoczność przy zerowym poborze mocy w trybie czuwania. Koszt takiego systemu wynosi 280-450 zł/mb, ale zwraca się w postaci obniżonych składek ubezpieczeniowych.

Hale produkcyjne i magazyny rządzą się osobnymi regułami. Oznaczenie schodów ewakuacyjnych w tych obiektach musi uwzględniać obecność wózków widłowych, których operatorzy często nie patrzą w dół podczas jazdy. Dlatego pasy ostrzegawcze w halach maluje się nie tylko na krawędziach stopni, ale też na posadzce w odległości 1 metra od biegów schodowych, w jaskrawożółtym kolorze RAL 1023. Fotoluminescencja traci tu sens ze względu na duże zanieczyszczenie powietrza pyłami, które osadzają się na pigmentach.

Checklista wdrożeniowa - audyt schodów w 15 punktach

Poniższa lista kontrolna pozwala zweryfikować stan oznakowania schodów w budynku w ciągu jednej godziny. Każdy punkt wymaga odpowiedzi tak/nie oraz, w przypadku odpowiedzi negatywnej, podjęcia natychmiastowych działań naprawczych. Przechowywanie wypełnionej checklisty w dokumentacji BHP stanowi dowód należytej staranności przy ewentualnej kontroli PIP lub postępowaniu powypadkowym.

• Czy wysokość stopni mierzona w trzech różnych miejscach biegu nie przekracza 17,5 cm (16 cm w służbie zdrowia, 15 cm w żłobkach)?
• Czy różnica wysokości pomiędzy sąsiednimi stopniami wynosi mniej niż 5 mm?
• Czy pierwszy i ostatni stopień każdego biegu posiada kontrastowy pas o szerokości 8-10 cm?
• Czy przed pierwszym stopniem wyznaczono pas ostrzegawczy o szerokości co najmniej 50 cm?
• Czy na każdym podeście zainstalowano pole uwagi z wypukłymi płytkami tyflograficznymi?
• Czy balustrady osiągają wysokość 110 cm (120 cm przy obecności dzieci do lat 6)?
• Czy prześwit między szczebelkami balustrady nie przekracza 12 cm?
• Czy przy schodach zewnętrznych zastosowano profil o klasie antypoślizgowości R11 lub wyższej?
• Czy znaki ewakuacyjne spełniają normę PN-EN ISO 7010 i są widoczne z odległości co najmniej 15 metrów?
• Czy znaki fotoluminescencyjne zachowują wymagane natężenie świecenia po 10 i 60 minutach?
• Czy droga ewakuacyjna oznaczona jest z obu stron korytarza w odstępach nie większych niż 20 metrów?
• Czy schody mają zapewnione oświetlenie awaryjne o natężeniu minimum 1 lux w osi drogi?
• Czy przy wejściach na strome schody (powyżej 30°) umieszczono znak W008 „Uwaga strome schody"?
• Czy w strefach o dużym natężeniu ruchu (szpitale, dworce, szkoły) zainstalowano kontrastowe krawędzie wszystkich stopni, nie tylko pierwszego i ostatniego?
• Czy dokumentacja techniczna zawiera aktualne pomiary schodów i daty kontroli oznakowania?

Brak oznakowania schodów w budynku użyteczności publicznej stanowi wykroczenie zagrożone karą grzywny do 30 000 zł nałożoną przez organy nadzoru budowlanego, a w przypadku wypadku przy pracy odpowiedzialność karna z art. 163 Kodeksu karnego. Brak aktualnych oznaczeń wydłuża czas reakcji poszkodowanego średnio o 0,4 sekundy, co przy masie ciała 75 kg i prędkości marszu 1,4 m/s przekłada się na energię uderzenia wynoszącą ponad 200 dżuli, wystarczającą do złamania kości.

Audyt schodów przeprowadzaj dwa razy w roku: wiosną po zakończeniu sezonu grzewczego (kurz i osady zmniejszają kontrast) oraz jesienią przed okresem opadów (weryfikacja klasy antypoślizgowości profili zewnętrznych). W obiektach o natężeniu ruchu powyżej 1000 osób dziennie częstotliwość zwiększ do czterech kontroli rocznie.

Wszystkie wymienione akty prawne i normy: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie, Dyrektywa Ramowa 89/391/EWG, art. 237 Kodeksu pracy, art. 163 Kodeksu karnego, normy PN-EN ISO 7010:2020, PN-EN 17210:2021, PN-EN 1838:2013, PN-EN 16584:2018, DIN 51130. Dane statystyczne dotyczące wypadków dostępne w raportach GUS oraz sprawozdaniach PIP publikowanych corocznie.
