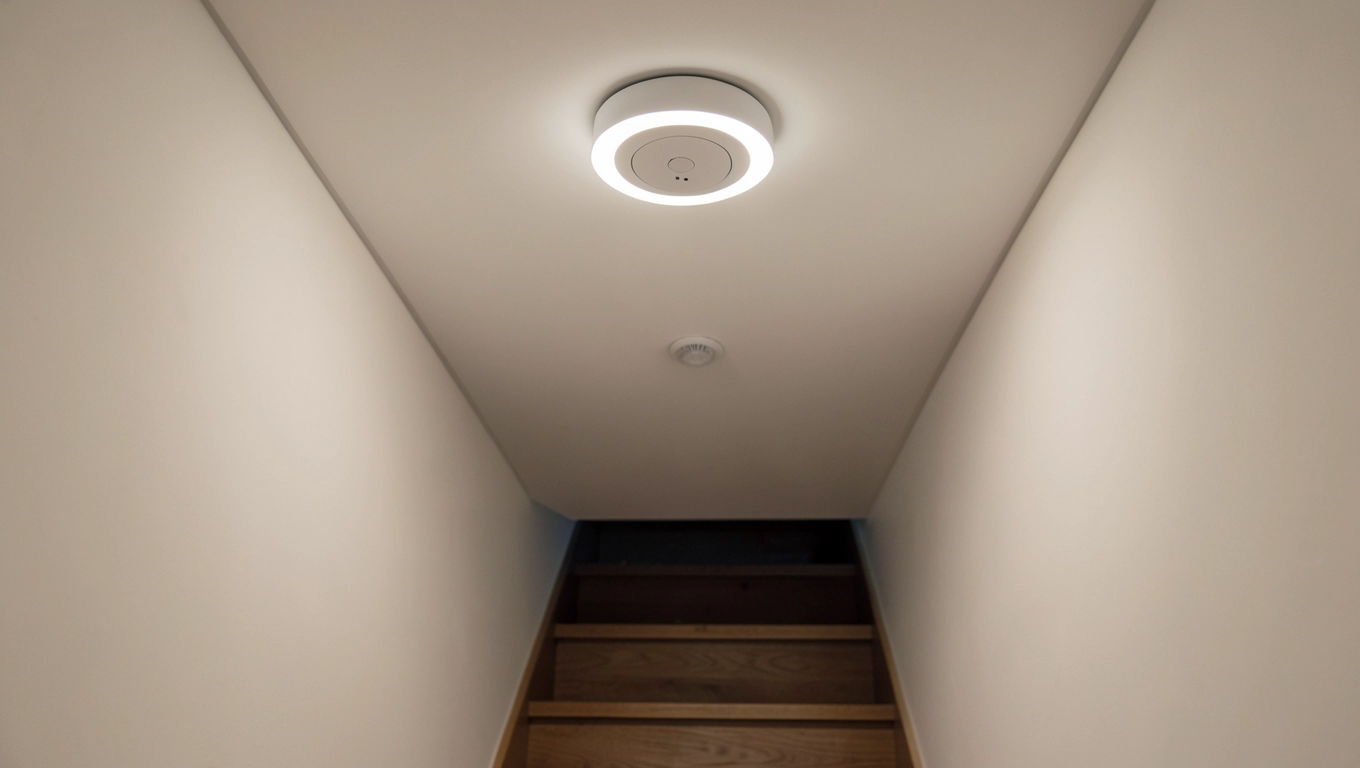

Plafon na klatkę schodową z czujnikiem ruchu co naprawdę działa?

Ciemna klatka schodowa w bloku to nie kwestia estetyki, lecz realnego zagrożenia: źle widoczne stopnie, nierówności posadzki i brak orientacji w przestrzeni kończą się potknięciami, a przy awarii windy także paniką. Plafon na klatkę schodową z czujnikiem ruchu rozwiązuje oba problemy jednocześnie, ale tylko wtedy, gdy oprawa, sensor i sposób montażu zostaną dobrane do konkretnej geometrii budynku. Poniżej znajdziesz parametry, które faktycznie decydują o bezpieczeństwie, zestawienie technologii detekcji, realny koszt eksploatacji oraz praktyczną checklistę zakupową.

• PIR czy mikrofala - który czujnik ruchu lepiej sprawdzi się na klatce
• Parametry plafonu LED, które decydują o bezpieczeństwie i trwałości
• Montaż oświetlenia z czujnikiem ruchu na klatce schodowej krok po kroku
• Ile kosztuje eksploatacja plafonu LED z czujnikiem na klatce schodowej
• Checklista przed zakupem plafonu z czujnikiem ruchu do bloku

PIR czy mikrofala - który czujnik ruchu lepiej sprawdzi się na klatce

Czujnik PIR (pasywna podczerwień) reaguje na zmianę promieniowania cieplnego w polu widzenia, dlatego najlepiej wykrywa człowieka wchodzącego prostopadle do jego soczewki. W wąskim, prostym biegu schodów, gdzie ruch odbywa się w jednym kierunku, PIR daje czyste, przewidywalne załączenia i prawie zero fałszywych alarmów.

Czujnik mikrofalowy (HF) emituje falę elektromagnetyczną w paśmie 5,8 GHz i analizuje jej odbicie, dlatego wykrywa ruch także przez cienkie przegrody, szyby i narożniki. Na długich, krętych klatkach z kilkoma zakrętami potrafi „zobaczyć" osobę, zanim jeszcze wejdzie w zasięg PIR, ale bywa zbyt czuły przy otwartych oknach czy przeciągach.

Tabela porównawcza: PIR vs mikrofala

Nie montuj czujnika mikrofalowego przy oknie wychodzącym na ruchliwą ulicę ani przy kratce wentylacyjnej. Fala odbita od przejeżdżającego samochodu lub silnego podmuchu potrafi załączać światło w środku nocy, a to skraca żywotność LED i irytuje mieszkańców.

Parametry plafonu LED, które decydują o bezpieczeństwie i trwałości

Natężenie oświetlenia na posadzce klatki schodowej powinno wynosić około 100 lx, a równomierność (stosunek min/max) nie mniejsza niż 0,40 - to wartości orientacyjne, które zawsze warto zweryfikować w aktualnym projekcie oraz z obowiązującymi przepisami. Przy zbyt niskim natężeniu oko nie rozróżnia krawędzi stopni, przy nierównomiernym świetle źrenica ciągle się przystosowuje i szybciej się męczy.

Stopień szczelności IP44 chroni przed bryzgami wody i pyłem w ilościach typowych dla klatki zamkniętej. W strefach narażonych na wilgoć (wejście od podwórka, pralnia, piwnica) lepiej sprawdzi się IP65. Odporność mechaniczna IK oznacza energię udaru, jaką obudowa wytrzyma: IK08 (5 J) wystarczy w typowej klatce, IK10 (20 J) ma sens przy niskim montażu i ryzyku celowego uszkodzenia.

Temperatura barwowa 3000 K daje przytulne, ciepłe światło, 6500 K - chłodne, „szpitalne". Na klatce schodowej najlepiej pracuje 4000 K (neutralna biel), bo poprawia kontrast krawędzi stopni bez zniekształcania kolorów odzieży i oznaczeń. Wskaźnik oddawania barw CRI powinien wynosić minimum 80; przy wartości 90 numery mieszkań i kolorowe oznaczenia wyglądają naturalnie.

Miganie światła (flicker) bywa niewidoczne gołym okiem, ale powoduje bóle głowy i zmęczenie. Wybieraj oprawy z driverem pracującym z częstotliwością powyżej 100 Hz albo z filtrem PFC, a najlepiej z deklaracją producenta „flicker-free". Kąt świecenia plafonu to zwykle 120°, co przy montażu na wysokości 2,6-3,0 m daje równomierny rozkład na posadzce.

Napięcie zasilania 230 V AC jest standardem w blokach, ale w remontach warto rozważyć obwody 24 V DC - bezpieczniejsze przy pracach serwisowych i łatwiejsze do rozbudowy o czujniki czy ściemniacze. Zasilacz impulsowy w oprawie powinien mieć zabezpieczenie zwarciowe, przeciążeniowe i termiczne, a jego wymiana w razie awarii nie powinna wymagać wymiany całej oprawy.

Kryteria doboru plafonu LED - krótkie zestawienie

Montaż oświetlenia z czujnikiem ruchu na klatce schodowej krok po kroku

Oprawy rozmieszcza się na każdym spoczniku i półpiętrze, a w długich biegach - dodatkowo w połowie biegu, by uniknąć ciemnej plamy pośrodku. Standardowa wysokość montażu to 2,6-3,0 m od posadzki; niżej zwiększa się ryzyko mechanicznego uszkodzenia, wyżej rośnie zasięg potrzebny do pokrycia schodów i spada równomierność.

Czujnik powinien „widzieć" cały przekrój klatki w obrębie jednego piętra, dlatego jego soczewkę kieruje się prostopadle do kierunku ruchu schodzącego. Zasięg ustawia się na najkrótszy pewny dystans, czas podtrzymania na 30-90 s (tyle, ile trwa przejście jednego piętra plus margines), a próg zmierzchu na 20-30 lx, by światło nie załączało się w pochmurny dzień.

Instalację 230 V wykonuje elektryk z odpowiednimi uprawnieniami, z odłączonym napięciem i z pomiarem ochronnym po zakończeniu prac. Obwód oświetlenia klatki zabezpiecza się wyłącznikiem nadprądowym B10 oraz wyłącznikiem różnicowoprądowym 30 mA. Przy pracy na wysokości powyżej 2 m stosuje się rusztowanie lub podnośnik, a nie drabinę opartą o barierkę schodów.

Po montażu każdą oprawę testuje się w trzech scenariuszach: ruch w polu widzenia, brak ruchu po upływie czasu podtrzymania oraz przejście z jasnego do ciemnego korytarza. Raz na kwartał warto przetrzeć klosz i soczewkę czujnika suchą ściereczką, bo kurz i pajęczyny potrafią zmniejszyć czułość nawet o 40%. Zakrywanie sensorów reklamami albo izolacją to najczęstsza przyczyna „niesprawnego" oświetlenia w blokach.

Wiele wspólnot pyta, czy oświetlenie awaryjne klatki schodowej zastąpi funkcja podtrzymania w plafonie. Odpowiedź brzmi: nie zawsze. Podtrzymanie to delikatne światło (zwykle 10-20% mocy) po zaniku napięcia, działające z wbudowanego akumulatora, ale jego czas pracy (1-3 h) i luminancja rzadko spełniają wymagania normy PN-EN 1838 dla dróg ewakuacyjnych. Tam, gdzie przepisy wymagają pełnego awaryjnego oświetlenia, montuje się dedykowane oprawy awaryjne z własnym zasilaniem i oznaczeniem.

Ile kosztuje eksploatacja plafonu LED z czujnikiem na klatce schodowej

LED zużywa o około 75% mniej energii niż tradycyjna żarówka przy tej samej jasności, co przy pracy ciągłej daje różnicę liczoną w setkach złotych rocznie na jedną klatkę. Żywotność 25 000-50 000 godzin oznacza, że przy 12 h pracy dziennie oprawa wytrzyma 6-11 lat bez wymiany źródła.

Przykładowa kalkulacja dla 10 opraw po 12 W, pracujących 12 h dziennie przez 365 dni: 10 × 12 W × 12 h × 365 d = 525,6 kWh rocznie. Przy cenie energii 1,00 zł/kWh daje to 525,60 zł, przy 1,20 zł/kWh - 630,72 zł. W budynku z czujnikiem ruchu czas świecenia spada do 4-6 h dziennie, więc realne zużycie wynosi 175-263 kWh, a koszt 175-315 zł rocznie. Różnica między wariantem „cały dzień" a „z czujnikiem" sięga 40-65% oszczędności.

Koszt wymiany też ma znaczenie: żarówka wymagała wymiany co 1-2 lata, LED zwykle co 8-12 lat. Przy 10 oprawach to osiem wymian żarówek mniej w dekadzie, a każda wymiana w bloku oznacza pracę na wysokości i zazwyczaj konieczność wynajęcia elektryka. Niższy koszt konserwacji bywa ważniejszy niż niższy rachunek za prąd, szczególnie dla wspólnot zarządzających kilkoma budynkami.

Realna oszczędność zależy od trzech czynników: liczby faktycznych załączeń, sprawności zastosowanego czujnika i aktualnej ceny energii. W klatce, gdzie ktoś wchodzi 30 razy dziennie, czujnik skraca czas świecenia o ponad 80%. W pustym bloku z trzema mieszkańcami oszczędność jest mniejsza, ale wciąż odczuwalna.

Checklista przed zakupem plafonu z czujnikiem ruchu do bloku

• Stopień ochrony: minimum IP44, przy wejściu IP65.
• Odporność mechaniczna IK08 lub IK10 dla narażonych stref.
• Temperatura barwowa 4000 K, CRI co najmniej 80.
• Typ czujnika dopasowany do geometrii: PIR dla prostych krótkich biegów, mikrofala dla długich i zakrętnych.
• Regulacja zasięgu, czasu podtrzymania i progu zmierzchu.
• Zasilacz z zabezpieczeniami i możliwością serwisowej wymiany.
• Certyfikat CE, deklaracja zgodności z dyrektywą RoHS, karta katalogowa z danymi fotometrycznymi.
• Gwarancja minimum 3 lata, dostępność części zamiennych.
• Kompatybilność z istniejącą instalacją 230 V lub możliwość przebudowy na 24 V DC.

Tanie oprawy bez danych o IP, IK, CRI i typie zasilacza to najczęstsza przyczyna przedwczesnych awarii i reklamacji. Brak dokumentacji fotometrycznej oznacza, że nie sprawdzisz, czy plafon faktycznie daje 100 lx na posadzce - a to kluczowe dla bezpieczeństwa schodów.

Przy wyborze plafonu do bloku poproś dostawcę o plik LDT (dane fotometryczne) i sprawdź rozkład natężenia w programie typu Dialux. Pięć minut pracy przy komputerze potrafi pokazać, czy oprawa świeci równomiernie, czy zostawia ciemne plamy między piętrami.

Schemat decyzyjny: jaki czujnik wybrać?

Checklista odbioru instalacji

• Pomiar natężenia luksomierzem na posadzce każdego spocznika.
• Sprawdzenie równomierności (min/max) - wynik nie mniejszy niż 0,40.
• Test czasu podtrzymania w trzech próbach.
• Test progu zmierzchu: załączenie przy 20-30 lx, wyłączenie przy wyższym.
• Pomiar ochronny: impedancja pętli zwarcia, działanie wyłącznika RCD.
• Protokół z pomiarów podpisany przez elektryka.

Dobrany do geometrii klatki plafon z czujnikiem ruchu to inwestycja, która zwraca się nie tylko w rachunkach za prąd, ale też w spokoju mieszkańców. Warto poświęcić godzinę na weryfikację danych fotometrycznych i typu sensora, zamiast sugerować się wyłącznie ceną - bo różnica między trafnym a przypadkowym wyborem widać już po pierwszym roku eksploatacji.

Źródła i normy: PN-EN 1838 (Zastosowania oświetlenia - oświetlenie awaryjne), PN-EN 12464-1 (Oświetlenie miejsc pracy - miejsca pracy we wnętrzach), PN-EN 60598-1 (Oprawy oświetleniowe - wymagania ogólne), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (aktualny tekst jednolity), karty katalogowe producentów LED i czujników ruchu. Dane aktualne na październik 2024; przed zakupem i montażem zalecana konsultacja z projektantem lub elektrykiem oraz weryfikacja aktualnych przepisów.
