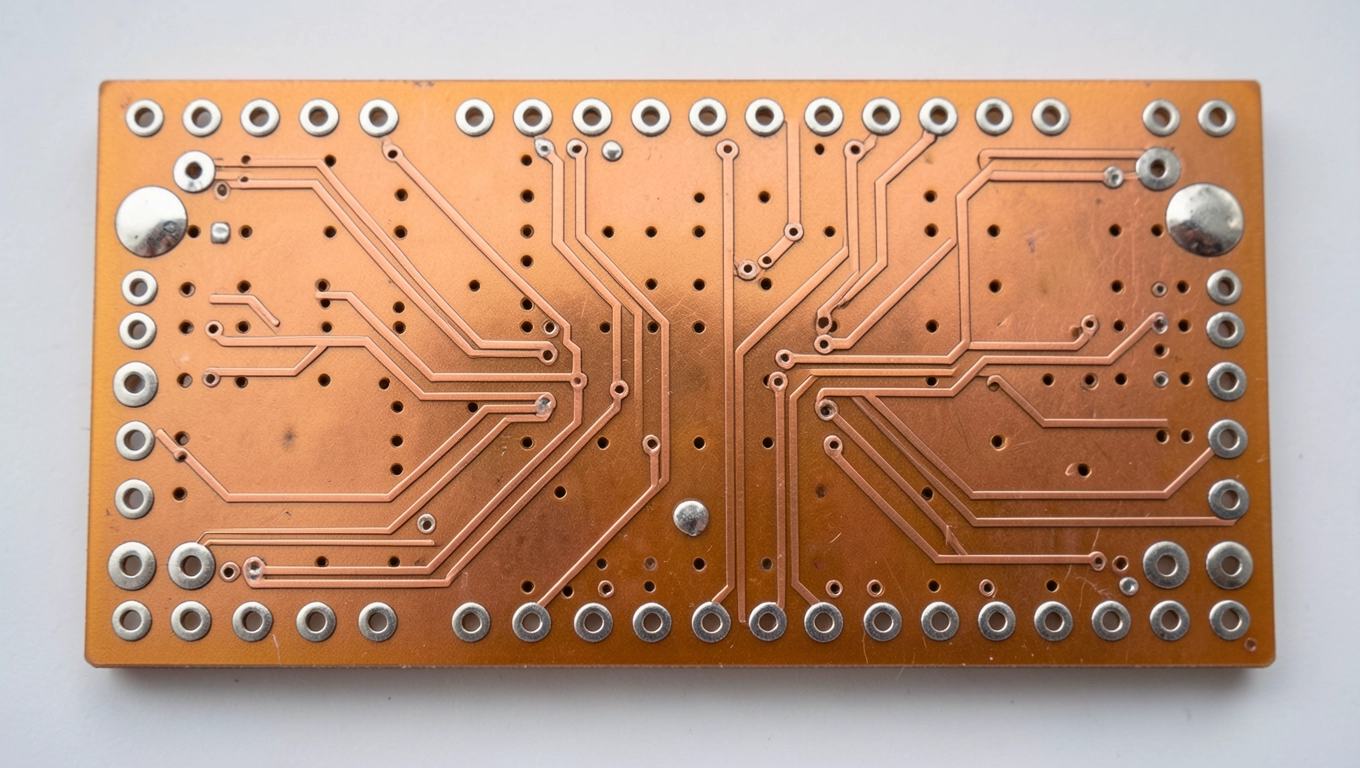

Uniwersalna płytka do lutowania: prototyp w 20 minut bez trawienia

Prototyp masz dziś na stole, a jutro ma działać w garażu albo w warsztacie. Płytka do lutowania uniwersalna to najszybsza droga od pomysłu do działającego urządzenia bez czekania na wytrawianie w profesjonalnej płytce drukowanej. Wystarczą otwory, pady i odrobina cyny, żeby po godzinie pracy mieć układ, który można podłączyć do zasilania. Różnica między udanym prototypem a godzinami frustracji leży w doborze odpowiedniego formatu, materiału i techniki pracy. Warto poznać kilka zasad, które pozwalają wycisnąć z tego prostego laminatu maksimum możliwości.

• Rodzaje płytek uniwersalnych do lutowania THT i SMD
• Jak dobrać raster, wymiary i materiał płytki do projektu
• Lutowanie na płytce uniwersalnej: technika, ścieżki i błędy

Rodzaje płytek uniwersalnych do lutowania THT i SMD

Płytki do prototypów dzielą się przede wszystkim ze względu na obecność otworów oraz sposób wykończenia powierzchni. Płytka uniwersalna wiercona to klasyka warsztatowa, w której co 2,54 mm znajdziesz metalizowany otwór gotowy do osadzenia nóżki elementu. Wersje niewiercone dają pełną swobodę rozmieszczenia padów, ale wymagają wiertła i precyzji, co w praktyce opłaca się przy niestandardowym rastrze albo bardzo małych obudowach.

Materiał bazowy wpływa na trwałość i zachowanie płytki przy wyższych częstotliwościach. Laminat FR4 z żywicą epoksydową wytrzymuje temperatury lutowania powtarzane wielokrotnie, nie pęka i ma stabilne parametry dielektryczne. Papierowo-fenolowa płytka, oznaczana jako FR2, jest tańsza i sztywniejsza w dotyku, ale szybciej chłonie wilgoć i przy częstym przegrzewaniu zaczyna się rozwarstwiać. Dla prototypów niskonapięciowych, dzwonków czy prostych zabawek FR2 w zupełności wystarczy, dla czegokolwiek poważniejszego lepszy będzie FR4.

Kolejna oś podziału to ilość stron roboczych. Płytka jednostronna ma miedź tylko od spodu, więc ścieżki prowadzisz po jednej płaszczyźnie. Dwustronna PTH (Plated Through Hole) posiada metalizację otworów, co pozwala łączyć elementy z obu stron i prowadzić bardziej złożone połączenia. Dwustronna nPTH również ma otwory, ale bez metalizacji, więc łączność między warstwami realizujesz drutem lub kynarem.

Szczególną kategorią są płytki pod montaż powierzchniowy. Płytka uniwersalna SMD ma pola lutownicze rozmieszczone pod konkretne obudowy: SO, SOP, SSOP, TSOP, QFP, TQFP, PLCC czy SDIP. Raster 1,27 mm jest tu standardem, choć dla gęstszych układów spotyka się 0,8 mm. Osobna odmiana to płytki pod moduły LED, z otworami w siatce 5 mm, które pozwalają zbudować macierz świetlną bez ręcznego trasowania.

Porównanie najpopularniejszych formatów

Jak dobrać raster, wymiary i materiał płytki do projektu

Raster to pierwszy parametr, który musi pasować do twoich komponentów. Standard 2,54 mm wynika z rynków historycznych i pokrywa się z pinami większości układów scalonych w obudowach DIP, goldpinami Arduino oraz typowymi rezystorami. Płytka uniwersalna 2.54 mm to bezpieczny wybór do zdecydowanej większości konstrukcji THT.

Gdy w grę wchodzą gęstsze obudowy albo moduły SMD, 2,54 mm okazuje się za szerokie. Wtedy szukasz płytek z rastrem 1,27 mm albo dedykowanych padów pod konkretną obudowę. Warto przed zakupem narysować na kartce rozmieszczenie elementów i policzyć potrzebne pola, bo brak miejsca na koniec projektu zmusza do karkołomnych prowadzeń drutem.

Powierzchnia płytki powinna być zawsze trochę większa niż minimalne wymiary twojego układu. Format 35 × 50 mm mieści pojedynczy moduł zasilania, 50 × 70 mm udźwignie prosty wzmacniacz czy sterownik silnika, a 35 × 86 mm daje już sporo swobody przy rozbudowanych projektach z wyświetlaczem. Zostaw minimum 3-4 mm marginesu z każdej strony, żeby później wygodnie przykręcić płytkę do obudowy albo odciąć jej narożnik.

Liczba otworów determinuje, ile połączeń fizycznie wykonasz bez dodatkowego wiercenia. UM-7W z 190 otworami to minimum dla prostych układów. UM-8W z 380 polami obsłuży już większość projektów audio i zasilaczy. UM-0 z 461 otworami daje zapas, który rzadko się marnuje. Pamiętaj, że płytka niewiercona pozwala wiercić tylko tam, gdzie potrzebujesz, ale przy dużych projektach to dodatkowa robota.

Grubość laminatu to kolejny parametr, który łatwo przeoczyć. Standardowe 1,5 mm jest sztywne i stabilne, dobrze leży w typowych obudowach. Cieńsze płytki 0,8 mm sprawdzają się przy kompaktowych modułach, ale łatwiej je zgiąć pod naciskiem grotu. Grubsze 2,0 mm bywają potrzebne przy elementach mocowanych mechanicznie albo radiatorach. Grubość miedzi domyślnie wynosi 35 µm, co odpowiada około 1 oz/ft² i wystarcza w większości zastosowań.

Lutowanie na płytce uniwersalnej: technika, ścieżki i błędy

Cynowanie padów to pierwszy krok, który decyduje o jakości połączenia. Rozgrzaną powierzchnię pokrywasz cienką warstwą cyny z odrobiną topnika, dzięki czemu drut srebrzony albo kynar przylgnie natychmiast i nie rozleje się po lakierze. Bez cynowania grozi zimny lut, który wygląda dobrze, ale pęka po kilku cyklach termicznych.

Przy elementach THT kluczowe jest rozmieszczenie przed lutowaniem. Nóżki wkładasz od strony bez miedzi, od strony miedzi formujesz połączenie. Jeśli planujesz ścieżkę, zaginaj nóżkę w kierunku następnego punktu, odcinaj nadmiar i lutuj na płasko. Taki sposób eliminuje plątaninę drucików i ułatwia diagnostykę, bo każdy punkt lutowniczy ma swoje logiczne miejsce.

Ścieżki na płytce uniwersalnej budujesz z drutu srebrzonego, kynaru albo kabla oczkowego. Drut srebrzony jest sztywny i trzyma kształt, kynar jest miękki i izolowany, kabel oczowy zakończony pętelką pozwala łączyć punkty w jednym miejscu bez ryzyka zimnego lutu. Niezależnie od wyboru, grubość drutu powinna odpowiadać spodziewanemu prądowi. 0,5 mm² wystarczy do sygnałów, 0,75-1,0 mm² do zasilania, a 1,5 mm² i więcej do przekaźników oraz tranzystorów mocy.

Cięcie płytki to czynność, którą warto robić z głową. Najlepiej sprawdza się piłka do metalu z drobnym uzwojeniem albo nożyce do laminatu. Cięcie pozostawia krawędzie ostre jak papier, więc fazowanie drobnym pilnikiem chroni palce i przewody. Wiercenie dodatkowych otworów wymaga wiertła 0,8-1,0 mm dla typowych nóżek, głębsze otwory dla elementów mocowanych mechanicznie robisz wiertłem 2,5-3,0 mm.

Najczęstsze błędy początkujących

• Źle dobrany raster, gdy elementy SMD lądują na otworach THT i nie da się ich sensownie przylutować.
• Brak planu rozmieszczenia, w efekcie czego kondensatory blokują się z rezystorami, a ścieżki prowadzą przez całą płytkę bez ładu.
• Zwarcia z powodu zbyt grubych ścieżek, które zbliżają się do sąsiednich padów i zwierają się przy niewielkim ruchu.
• Użycie płytki papierowo-fenolowej pod układy wysokich częstotliwości, co skutkuje tłumieniem sygnału i niestabilną pracą generatorów.
• Lutowanie SMD grotem bez cynowania padów, które kończy się zimnymi lutami i odrywaniem ścieżek od laminatu.

Czyszczenie płytki po lutowaniu przedłuża jej życie. Resztki topnika kwaśnego (aktywnego) w ciągu miesięcy powodują korozję miedzi, więc po każdej pracy warto przetrzeć płytkę alkoholem izopropylowym albo specjalnym rozpuszczalnikiem do topników. RoHS określa dopuszczalne substancje w elektronice, ale nie reguluje sposobu czyszczenia, więc zostaje zdrowy rozsądek.

FAQ praktyczne

Czy do SMD potrzebna osobna płytka? Tak, dedykowane pady pod konkretne obudowy znacząco ułatwiają montaż. Lutowanie elementu SMD na płytce THT wymaga prowizorycznych padów z drutu, co zajmuje czas i wygląda niechlujnie. Płytka uniwersalna do Arduino w wersji SMD pozwala od razu osadzić moduł bez prowizorek.

Czy można wielokrotnie lutować? Tak, ale czyścić płytkę po każdej sesji. Każde przegrzanie wypala nieco topnika, a resztki cyny tworzą z czasem trudne do usunięcia mostki. Po kilkunastu cyklach warto rozważyć świeży kawałek, szczególnie gdy zaczynają odchodzić ścieżki od laminatu.

Kiedy przeskoczyć na laminat Cu i trawienie? Gdy układ się ustabilizuje i planujesz więcej niż pięć sztuk, czas przenieść go na profesjonalną płytkę drukowaną. Trawienie w chlorku żelaza albo nadsiarczynie sodu daje powtarzalne rezultaty, a plik Gerber z profesjonalnego programu PCB pozwala zamówić płytki w hurtowych ilościach. Płytka drukowana prototypowa FR4 zachowuje parametry, które trudno odtworzyć na uniwersalnej, szczególnie przy sygnałach powyżej 10 MHz i prądach rzędu kilku amperów.

Dobierz płytkę pod swój projekt z pełną świadomością jej ograniczeń. Uniwersalna płytka do lutowania towarzyszy prototypowi od pierwszej idei do działającego modelu, a jej prostota bywa zaletą, gdy trzeba szybko coś zmienić. Świadomy wybór materiału, rastru i rozmiaru skraca czas budowy i eliminuje frustrację przy pierwszym uruchomieniu.

Źródła: normy związane z materiałami laminowanymi (PN-EN 60249), dyrektywa RoHS 2011/65/UE, dokumentacja techniczna popularnych formatów płytek uniwersalnych (UM-0, UM-7W, UM-8W), materiały producentów topników i drutu srebrzonego dostępne na forach branżowych.
