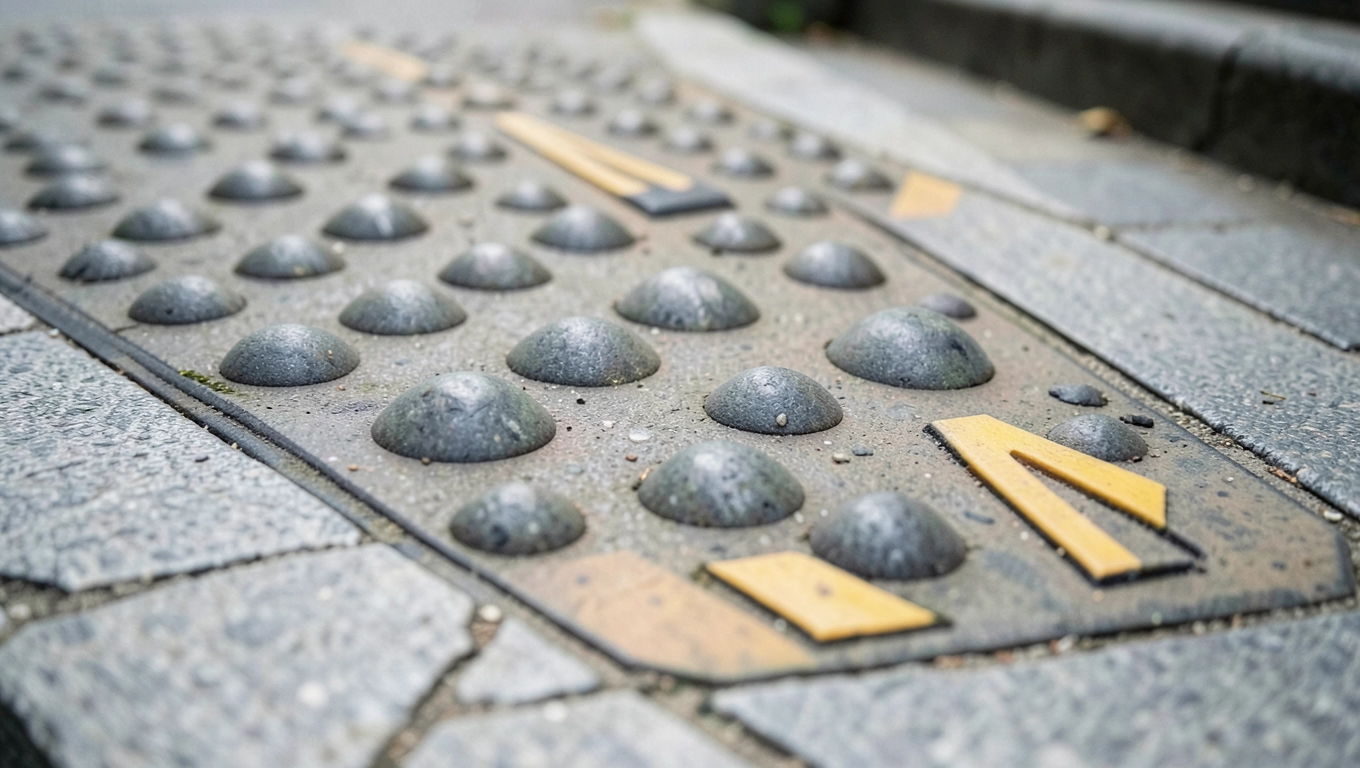

Płytka dotykowa dla niewidomych – czym się różni i jak dobrać?

Skrzyżowanie bez wypukłych oznaczeń pod stopą to dla osoby niewidomej barierą porównywalną ze ścianą. Płytka dotykowa dla niewidomych rozwiązuje ten problem w sposób cichy, lecz bezwzględnie skuteczny: pod powierzchnią stopy lub końcówką białej laski pojawia się sygnał ostrzegawczy albo kierunkowy, który pozwala podjąć decyzję bez patrzenia. Poniżej znajdziesz konkretne parametry techniczne, reguły montażu i przepisy, które w 2024 i 2025 roku realnie obowiązują w Polsce.

• Płytka ostrzegawcza 40×40 z kopcami parametry i dobór koloru
• Montaż płytek dotykowych krok po kroku na betonie i asfalcie
• Pole uwagi dla niewidomych łączenie płytki ostrzegawczej z prowadzącą
• Przepisy, normy i obowiązki inwestora
• Konserwacja, trwałość i najczęstsze błędy
• Checklista zakupowa dla inwestora i projektanta

Płytka ostrzegawcza 40×40 z kopcami parametry i dobór koloru

Standardowy moduł ma wymiar 40×40 cm i masę około 1 kg, co czyni go wygodnym zarówno w transporcie, jak i podczas ręcznego układania bez użycia ciężkiego sprzętu. Wyprofilowane kopce o średnicy wierzchołka R = ±5 mm i rozstawie osiowym 50-70 mm tworzą wyraźnie wyczuwalną fakturę, którą osoba niewidoma rozpoznaje stopą lub laską w ułamku sekundy.

Materiał bazowy to najczęściej PVC albo mieszanka poliuretanowa. Pierwszy wariant dobrze sprawdza się na zewnątrz dzięki odporności na mróz do −30°C oraz na promieniowanie UV, drugi oferuje wyższą elastyczność i lepszą amortyzację akustyczną, przez co bywa preferowany w budynkach użyteczności publicznej. Powierzchnia antypoślizgowa klasy R11 lub R12 zapewnia bezpieczeństwo nawet przy intensywnych opadach.

Kolor pełni podwójną funkcję. Żółty (RAL 1023) gwarantuje kontrast widziany przez osoby słabowidzące, ponieważ współczynnik kontrastu LRV względem szarego betonu przekracza 0,4, co spełnia wymogi PN-EN 17210. Szary i czarny wybiera się tam, gdzie wymagana jest spójność z istniejącą posadzką, na przykład w galeriach handlowych albo na peronach zabytkowych dworców.

Nie stosuje się płytek ostrzegawczych w ciągach prowadzących, bo zbyt gęsty wzór kopców uniemożliwia odczytanie kierunku laską. Analogicznie płytek prowadzących nie umieszcza się bezpośrednio przed przeszkodą, ponieważ rowki sugerują ruch, którego w tym miejscu nie powinno być.

Montaż płytek dotykowych krok po kroku na betonie i asfalcie

Przygotowanie podłoża decyduje o trwałości całej instalacji. Beton albo asfalt musi być suchy, odtłuszczony i wolny od luźnych frakcji; temperatura w trakcie prac nie powinna spadać poniżej +5°C, bo klej polimerowy poniżej tej wartości wolniej buduje wiązanie chemiczne i nie osiąga deklarowanej wytrzymałości na odrywanie, wynoszącej zwykle 1,2-1,8 MPa.

Wytyczne wyznacza się sznurem traserskim lub laserem krzyżowym. Pola uwagi rozmieszcza się co 30-40 cm, a ich promień liczy się od krawędzi przeszkody, na przykład czoła pierwszego stopnia schodów. Błąd rzędu 2-3 cm potrafi zniweczyć czytelność sygnału, dlatego warto korzystać z gotowych szablonów producenta.

Klej polimerowy nakłada się pacą zębatą 6×6 mm, co daje zużycie około 2,5-3,0 kg/m². Warstwa musi pokryć minimum 80% spodniej powierzchni płytki, bo puste przestrzenie pod kopcami tworzą mostki termiczne i w pierwszą zimę odspajają moduł od podłoża. Po dociśnięciu płytki nadmiar kleju usuwa się wilgotną ściereczką, zanim zwiąże.

Czas wiązania wstępnego wynosi od 4 do 6 godzin, ale pełne obciążenie ruchem pieszym jest dopuszczalne dopiero po 24 godzinach. Skrócenie tego okresu to najczęstsza przyczyna reklamacji, ponieważ mokry klej pod naciskiem obcasa ulega ścięciu i traci przyczepność.

Na powierzchniach tymczasowych albo wewnątrz obiektów można zrezygnować z kleju, jeżeli podłoże jest gładkie i stabilne. Płytka poliuretanowa o masie 1 kg i współczynniku tarcia statycznego μ ≥ 0,6 utrzymuje się w miejscu sama, a w razie demontażu nie uszkadza posadzki.

Uwaga: montaż na mokrej nawierzchni obniża przyczepność nawet o 40%. W przypadku deszczu prace warto wstrzymać i zabezpieczyć ułożone pola folią, by nie dopuścić do zmycia świeżego spoiwa.

Pole uwagi dla niewidomych łączenie płytki ostrzegawczej z prowadzącą

Pole uwagi to kontrastowy obszar z płytek kopcowych, który informuje osobę niewidomą o konieczności zatrzymania się i podjęcia decyzji. Jego minimalna głębokość to 80 cm w ciągu pieszym oraz 60 cm przed krawędzią peronu, co wynika bezpośrednio z długości kroku dorosłego człowieka i czasu reakcji na bodziec dotykowy.

Do pola uwagi prowadzi ścieżka z płytek prowadzących o rowkach ustawionych równolegle do kierunku marszu. Szerokość ścieżki w ciągu ogólnodostępnym wynosi 40 cm, a w obrębie dworców i lotnisk rośnie do 60 cm, by umożliwić minięcie się dwóch osób z laskami. Rowki powinny być zorientowane zawsze w stronę, z której użytkownik nadchodzi, ponieważ ich układ odwrócony odczuwa się jako nierówność terenu.

Przed schodami pole uwagi zaczyna się 30 cm przed pierwszym stopniem, a przy krawędzi peronu 50 cm przed krawędzią. Takie odstępy wynikają z normy PN-EN 17210 oraz z praktyki tyflopedagogów, którzy wskazują, że zbyt późne ostrzeżenie nie daje czasu na bezpieczne zatrzymanie.

Łączniki systemowe pozwalają zestawiać płytki ostrzegawcze i prowadzące bez widocznych fug większych niż 2 mm. Większe szczeliny zatrzymują końcówkę laski, co prowadzi do fałszywych sygnałów i zniechęca osoby niewidome do korzystania z danego szlaku.

Nie łączy się pól uwagi z płytkami prowadzącymi w obrębie pochylni o nachyleniu powyżej 5%, ponieważ laska ślizga się po rowkach i traci kontakt z fakturą. W takich miejscach stosuje się wyłącznie pasy kopcowe albo dodatkowe barierki ochronne.

Przepisy, normy i obowiązki inwestora

Ustawa z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami nakłada na podmioty publiczne obowiązek zapewnienia dostępności architektonicznej. Brak oznakowania dotykowego w budynkach użyteczności publicznej może skutkować skargą do Rzecznika Praw Obywatelskich oraz karą finansową sięgającą 10 000 zł w trybie art. 30 wspomnianej ustawy.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wymaga w § 193 oznakowania dotykowego stref niebezpiecznych. Szczegółowe parametry kopców i rowków opisuje norma PN-EN 17210:2021, a w przypadku peronów kolejowych dodatkowo rozporządzenie MI z 2020 r.

Inwestor prywatny nie podlega co do zasady ustawie o dostępności, ale Warunki Techniczne zobowiązują go do oznakowania schodów i pochylni w budynkach wielorodzinnych powyżej dwóch kondygnacji. Pominięcie tego wymogu bywa powodem odmowy odbioru obiektu przez nadzór budowlany.

Konserwacja, trwałość i najczęstsze błędy

Prawidłowo zamontowana płytka z PVC zachowuje właściwości antypoślizgowe przez 5-7 lat intensywnej eksploatacji, a wariant poliuretanowy nawet do 10 lat. Regularne mycie wodą pod ciśnieniem 80-100 bar usuwa sól drogową i piasek, które ścierają wierzchołki kopców i obniżają ich wykrywalność dotykową.

Najczęstszy błąd wykonawców to montaż na niewyrównanym podłożu, przez co płytka „kołysze się" pod stopą i osoba niewidoma traci poczucie stabilności. Drugim jest użycie kleju cementowego zamiast polimerowego, co na asfalcie kończy się odspojeniem po pierwszym sezonie zimowym, bo rozszerzalność termiczna obu materiałów różni się o ponad 30%.

Trzecim błędem bywa brak kontrastu kolorystycznego, na przykład szara płytka na szarym betonie. Osoby słabowidzące nie odróżniają wtedy granicy strefy, a biała laska nie zawsze wystarcza, by zlokalizować pole uwagi w tłumie pieszych.

Checklista zakupowa dla inwestora i projektanta

• Zastosowanie: zewnątrz (mrozoodporna) czy wnętrze (dekoracyjna).
• Kolor: żółty dla kontrastu, szary dla spójności architektonicznej.
• Wymiar: 40×40 cm jako standard modułowy.
• Typ: ostrzegawcza (kopce) lub prowadząca (rowki).
• Materiał: PVC (twardsze, tańsze) lub poliuretan (cichsze, elastyczne).
• Akcesoria montażowe: klej polimerowy, paca zębata 6×6 mm, szablon traserski.
• Dostępność magazynowa: minimum 10% zapasu na przyszłe naprawy i strefy rozszerzeń.

Jeśli planujesz realizację, skonsultuj rzut z projektantem dostępności i poproś o dobór koloru na podstawie współczynnika LRV dla konkretnej posadzki. Sprawdź też dostępność płyt prowadzących w tym samym systemie, bo brak kompatybilności modułów potrafi podnieść koszt inwestycji o 15-20% w fazie wykonawczej.

Porada: przy zamówieniu powyżej 50 m² wielu dostawców oferuje nieodpłatną wizję lokalną i szablon rozmieszczenia pól uwagi w formacie CAD.

Źródła danych i przepisy: ustawa z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami (isap.sejm.gov.pl), rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), norma PN-EN 17210:2021 „Dostępność środowiska zbudowanego" (pkn.pl), raport Integracja.org „Dostępność architektoniczna 2024" (integracja.org).
