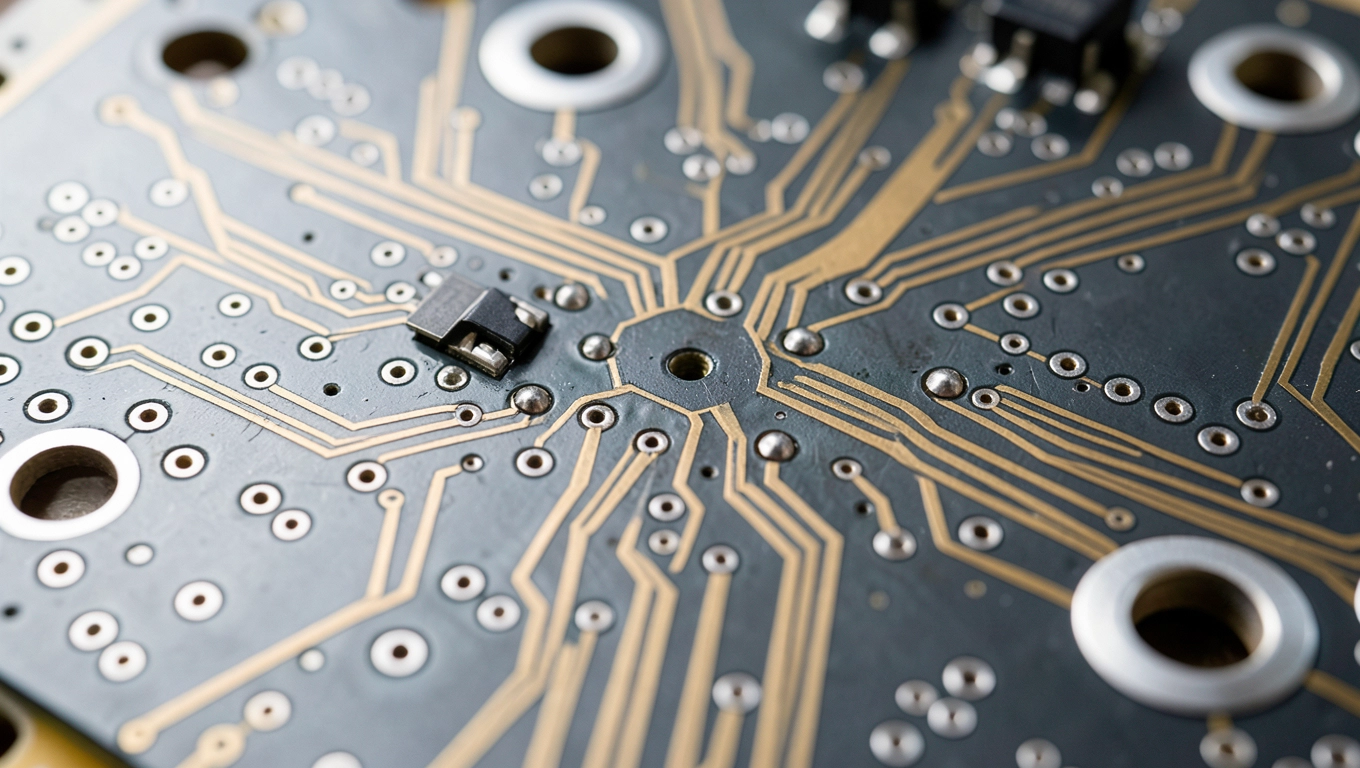

Płytka PCB - Czym Jest i Jakie Ma Zastosowanie?

Płytka PCB, czyli Printed Circuit Board, to kluczowy element nowoczesnych urządzeń elektronicznych, stanowiący integralną część układów elektronicznych. Płytka PCB co to? To podstawa, na której montowane są różne komponenty elektroniczne, co pozwala na tworzenie funkcjonalnych obwodów. Dzięki swojej konstrukcji, pozwala na efektywne prowadzenie sygnałów elektrycznych oraz łączenie poszczególnych elementów, co czyni je niezwykle wszechstronnymi w zastosowaniach.

Czym charakteryzują się płytki PCB?

Płytki PCB to elementy wykonane z materiałów izolacyjnych, wzbogacone o jednostki lutownicze i ścieżki łączące. Kluczowe cechy tych płytek to ich różnorodność materiałowa, liczba warstw, grubość oraz maksymalne obciążenie prądowe. Płytki te pozwalają na oszczędność miejsca w urządzeniach, utrzymując jednocześnie wysoką efektywność energetyczną. Poniższa tabela przedstawia kluczowe dane dotyczące płytek PCB, które są niezbędne do ich zrozumienia:

Zastosowania płytek PCB

Płytki PCB wykorzystywane są w ogromnej liczbie urządzeń codziennego użytku, od komputerów, przez telefony, aż po sprzęt AGD i medyczny. Każdy nowy produkt na rynku technologii elektronicznej zazwyczaj opiera swoje funkcjonowanie na płytkach PCB. Dzięki skalowalności konstrukcji oraz możliwości dostosowania, mogą być one religijnie stosowane w różnorakich warunkach, a ich projektowanie staje się złożonym procesem, który łączy inżynierię z estetyką.

Przykłady i eksperymenty

Nasza redakcja postanowiła przeprowadzić eksperyment z różnymi rodzajami płytek PCB, aby lepiej zrozumieć ich zachowanie w różnych warunkach pracy. Wyniki były zaskakujące! Płytki szklano-epoksydowe charakteryzowały się niewiarygodną stabilnością termiczną, podczas gdy ich fenolowe odpowiedniki wykazywały tendencję do odkształcania przy wyższych temperaturach. Zaskoczeniem również była różnica w obciążeniu prądowym pomiędzy warstwami miedzi o różnej grubości.

Nie ma wątpliwości, że płytka PCB to temat wart eksploracji. Te maleńkie cuda technologii, które wielu z nas bierze za pewnik, właściwie rewolucjonizują sposób, w jaki obcujemy z elektroniką w codziennym życiu. Warto wiedzieć, jak wielki wpływ mają na otaczający nas świat.

Czym Jest Płytka PCB?

W dobie nowoczesnej elektroniki, znajdujemy się w epicentrum rozwoju technologii, gdzie płytki PCB (Printed Circuit Boards) odgrywają kluczową rolę w funkcjonowaniu praktycznie każdego urządzenia elektronicznego. Ale co tak naprawdę kryje się pod tym enigmatycznym skrótem? Płytka PCB to nic innego jak podstawa do montażu komponentów elektronicznych, która łączy je za pomocą ścieżek elektrycznych w celu stworzenia działającego obwodu. Wyjątkowość tych płyt polega na ich możliwości izolacji i efektywnego przewodzenia, co czyni je jednym z najważniejszych elementów w inżynierii elektronicznej.

Budowa i właściwości płytek PCB

Płytki PCB wykonuje się z różnych materiałów, w których kluczowym kryterium pozostaje izolacyjność. Elementy te pozwalają na unikanie niepożądanych połączeń elektrycznych między komponentami, co jest fundamentalne dla prawidłowego działania urządzeń. Ponadto, ich wykonalność w różnorodnych temperaturach to kolejny atut - maksymalne wartości mogą sięgać nawet 130°C.

Nasza redakcja miała okazję testować różnorodne materiały laminacyjne, z których najpopularniejszymi są:

• CEM1, CEM3 - kompozytowe laminaty
• FR-2, FR-3 - fenolowo-papierowe
• FR-4 - szklano-epoksydowe
• PTFE - szklano-teflonowe

Wymiary i grubość płytek

Grubość płytek PCB również może być zróżnicowana, a ich klasyfikacja wygląda mniej więcej tak:

• Płytki grube - powyżej 1,5 mm
• Płytki cienkie - poniżej 0,5 mm
• Płytki typu folia - mniej niż 0,2 mm

Różnice te mają znaczenie nie tylko w kontekście fizycznym, ale również funkcjonalnym. Na przykład, cieńsze płytki znajdują zastosowanie w urządzeniach przenośnych, gdzie ograniczona przestrzeń wymusza innowacyjne podejście.

Obciążenie prądowe

Wraz z grubością warstwy miedzi, z której wykonane są ścieżki, zmienia się także maksymalne obciążenie prądowe płytek. Dzięki naszym badaniom, ustaliliśmy, że:

Technologie montażu

Technologie montażu elementów na płytkach PCB dzielą się na dwie kategorie: tradycyjne montaż przewlekany (THT) i nowoczesna technika montażu powierzchniowego (SMD). W przypadku THT, wyprowadzenia elementów przewleka się przez otwory na płytce, co w pewnym sensie przypomina ręczne szewstwo tworzące stellarne połączenia. W przeciwieństwie do tego, technika SMD przynosi korzystanie z pól lutowniczych, co może przypominać malowanie paznokci – staranny, aczkolwiek szybki proces.

Wnioski z doświadczeń redakcji

Pracując nad tym rozdziałem, nasza redakcja analizowała różnorodne pro­jekty PCB, co dało nam ogromny wgląd w ich zastosowania w dziedzinie elektroniki. Choć na pierwszy rzut oka mogą wydawać się jedynie „zwykłymi kawałkami plastiku”, ich znaczenie w złożonym świecie elektroniki jest nie do przecenienia.

Wszystko to pokazuje, że choć płytki PCB są często niedoceniane, ich wkład w rozwój technologii oraz codzienne życie jest ogromny. Jak poucza nas historia, to właśnie z najmniejszych komponentów rodzą się największe innowacje, a płytki PCB są jednymi z najważniejszych budulców tej technologii.

Rodzaje Płytek PCB i Ich Zastosowania

Płytki drukowane, znane szerokiej publiczności jako PCB (ang. Printed Circuit Boards), są fundamentem nowoczesnej elektroniki. Od prostych podzespołów w tradycyjnych urządzeniach po zaawansowane systemy w smartfonach, płytki PCB są wszędzie. Co więcej, ich różnorodność – od materiału wykonania po technologię montażu – sprawia, że mogą być dostosowywane do licznych aplikacji. Na czym dokładnie polega ta różnorodność? Jak dobrze przemyśleć wybór odpowiedniego rozwiązania? Zaszczepmy w sobie ciekawość i odkryjmy to razem.

Typy materiałów wytwarzania płytek PCB

Materiał, z którego wykonane są płytki PCB, jest kluczowym czynnikiem wpływającym na ich właściwości. Najczęściej wykorzystywane materiały to:

• CEM1, CEM3: Kompozytowe laminaty o dobrej izolacyjności. Stosowane w prostych aplikacjach, posiadają niską temperaturę pracy.
• FR-2, FR-3: Fenolowo-papierowe laminaty, które oferują umiarkowaną izolację i są popularne w prostych aplikacjach elektronicznych.
• FR-4: Szklano-epoksydowe laminaty, które dominują w większości zastosowań ze względu na ich wytrzymałość i dobrze balansujące właściwości elektryczne.
• PTFE: Szklano-teflonowe materiały, cenione za wyjątkową odporność termiczną, stosowane w bardziej wymagających aplikacjach.

Z badań przeprowadzonych przez naszą redakcję wynika, że przed wyborem najlepszego materiału warto brać pod uwagę nie tylko środowisko pracy, ale również koszt. Ceny materiałów mogą się znacznie różnić – średni koszt laminate FR-4 wynosi około 5-15 dolarów za metr kwadratowy, podczas gdy PTFE może przekroczyć 30 dolarów, a nawet osiągnąć 50 dolarów w przypadku specjalistycznych aplikacji.

Typy płytek w zależności od liczby warstw

Jednym z kluczowych kryteriów klasyfikacji płytek PCB jest liczba warstw, które mogą się znacząco różnić, a wybór właściwego typu ma zasadnicze znaczenie dla funkcjonalności aplikacji:

• Płytki jedno- i dwu-warstwowe: Idealne do mniej skomplikowanych układów, często znajdziemy je w urządzeniach konsumenckich.
• Płytki wielowarstwowe: Pozwalają na bardziej złożoną integrację obwodów w kompaktowej formie, ich koszt może wzrosnąć powyżej 100 dolarów w szczególnych aplikacjach.

Ale nie każdemu uda się zrozumieć, że wybór liczby warstw to nie tylko kwestia finansów – to również strategia projektowa. Warto przytoczyć anegdotę z mojego zespołu. W jednym z projektów, gdy postanowiliśmy zatłoczyć wielowarstwową konstrukcję w bardzo małej obudowie, w efekcie uzyskaliśmy "niespodziankę" w postaci sprzężenia elektromagnetycznego, które jeszcze długo rekreacyjnie nas nie opuszczało.

Maksymalne obciążenie prądowe - znaczenie grubości miedzi

Kolejnym kluczowym parametrem jest maksymalne obciążenie prądowe, które w dużej mierze zależy od grubości miedzi na ścieżkach prowadzących do elementów. Zderzając się z rzeczywistością, standardowo produkuje się płytki z warstwami miedzi o grubości od:

• 15 μm – najcieńsze, nadające się do użytku w urządzeniach o małej mocy, jak np. zabawki elektroniczne;
• 70 μm – standardowe do zastosowań ogólnych;
• 100 μm i więcej – specjalistyczne płytki stosowane w aplikacjach wymagających wyższej tolerancji prądowej.

Prawdziwi entuzjaści elektroniki wiedzą, że każdy projekt to gra na wielu frontach, gdzie czasem zbyt cienka warstwa miedzi może prowadzić do przegrzania i nieprzyjemnych dodatków w postaci uwag reklamacyjnych.

Technologie montażu

Nie możemy zapomnieć o tym, jak nowoczesne technologie montażu definiują przyszłość PCB. Technologia staje się decydującym kryterium, które nie tylko warunkuje wybór skomplikowanych układów, ale także ich efektywność:

• THT (Through-Hole Technology): Metoda znana od dawna, doskonała do dużych komponentów i wytrzymałych połączeń.
• SMD (Surface-Mounted Devices): W przeciwieństwie do THT, ta technologia pozwala na znacznie mniejsze rozmiary komponentów i efektywniejszą produkcję.

Wyboru technologii montażu dokonujemy nie tylko na podstawie wymogów wydarzenia, ale również jakości i niezawodności, która przyspiesza proces projektowania i produkcji. Tak więc idealnym rozwiązaniem czasami jest mieszanie technologii, aby dostosować się do wymagań i ograniczeń produkcyjnych.

Podsumowując, wybór odpowiedniego rodzaju płytki PCB to niebanalna sprawa, niemniej jednak dzięki odpowiednim informacjom oraz analizom można podjąć decyzję, która zaprowadzi nas w świat innowacji, wydajności i niezawodności. Warto inwestować czas w zrozumienie tej problematyki, aby w pełni wykorzystać potencjał, który daje nowoczesna elektronika.

Proces Produkcji Płytek PCB

Proces produkcji płytek PCB stanowi nie tylko technologiczne wyzwanie, ale również artystyczne przedsięwzięcie, w którym precyzja i skrupulatność odgrywają kluczową rolę. Niezależnie od tego, czy jesteś laikiem w temacie elektroniki, czy doświadczonym inżynierem, warto przyjrzeć się z bliska temu fascynującemu procesowi.

Podstawowe Materiały i Techniki

Produkcja płytek PCB rozpoczyna się od wybrania odpowiednich komponentów. Najpopularniejsze materiały to:

• CEM1 i CEM3 – kompozytowe laminaty, szeroko stosowane w aplikacjach o umiarkowanej temperaturze operacyjnej.
• FR-4 – laminat szklano-epoksydowy, który zdobył ogromną popularność dzięki swojej stabilności.
• FR-2 i FR-3 – materiały fenolowo-papierowe, idealne do produkcji prostszych płytek.
• PTFE – szklano-teflonowe, doskonałe do aplikacji wymagających wysokiej wydajności.

Krok Po Kroku: Proces Produkcji

Produkcję płytek PCB można podzielić na kilka kluczowych etapów:

• Stworzenie projektu – Wykorzystywanie oprogramowania CAD (Computer-Aided Design) do zaprojektowania układu płyty.
• Przygotowanie materiałów – Wybór odpowiednich laminatów oraz warstwy miedzi o grubości od 15 μm do 100 μm.
• Drukowanie – Proces, w którym na warstwie miedzi nanoszone są ścieżki za pomocą technologii fotochemicznej.
• Wycinanie – Płytki są cięte na arkusze, które później obrabiane są mechanicznie.
• Montowanie komponentów – W wyborze między technologią THT a SMD, firmy decydują w zależności od wymagań projektowych.
• Testowanie – Każda płytka przechodzi rygorystyczne testy, aby zapewnić, że wszystkie połączenia funkcjonują poprawnie.

Wydajność i Koszty: Kluczowe Aspekty

Koszty produkcji płytek PCB mogą różnić się znacznie w zależności od specyfikacji zamówienia. Typowe ceny za jedną płytkę wynoszą od 5 do 20 USD w przypadku pojedynczych zamówień, natomiast przy produkcji masowej można oszacować cenę na poziomie 1-3 USD za sztukę. Ostateczne koszty zależą od:

• Wybranego materiału – np. laminat FR-4 może być tańszy od PTFE.
• Grubości płytki – płytki cienkowarstwowe są zazwyczaj droższe w produkcji.
• Funkcjonalności – bardziej złożone projekty wymagają więcej czasu i zasobów przy montażu.

Rozmiary płytek PCB również mogą się różnić. Typowe wymiary wahają się od 5x5 cm do 30x40 cm, ale niejednokrotnie zdarza się produkcja płytek na zlecenie o wymiarach niestandardowych. Warto również zwrócić uwagę na grubości płytek, które mogą wynosić:

Narzędzia i Techniki Montażu

Produkcja płytek PCB nieodzownie łączy się z wyborem odpowiednich narzędzi. Mówiąc o montażu, istotne jest zrozumienie różnicy między techniką przewlekaną (THT) a techniką powierzchniową (SMD). W przypadku THT, komponenty przez przewlekane są przez otwory w płytce, aby zostać przylutowanymi z drugiej strony. Z kolei SMD, jako technika bardziej nowoczesna, umożliwia montaż elementów na tej samej stronie, co znacząco skraca czas produkcji. Nasza redakcja zauważyła, że technologia SMD zyskuje popularność, zwłaszcza w projektach wymagających miniaturyzacji.

Perspektywy i Trendy

Obserwując rynek, można zauważyć, że w 2025 roku płytki PCB będą odgrywać jeszcze większą rolę w rozwoju technologii. Od systemów IoT po zaawansowane technologie motoryzacyjne, ich zastosowanie staje się kluczowe dla wiele innowacji. Z każdym rokiem wciąż zyskują na znaczeniu i stają się fundamentem dla nowoczesnych rozwiązań technologicznych, budując mosty do przyszłości elektroniki.

W całym tym procesie, każdy element odgrywa swoją rolę, jak w orkiestrze – nie można zabrać ani jednego instrumentu, aby uzyskać pełnię dźwięku. Dynamiczny świat produkcji płytek PCB to prawdziwe pole bitwy dla inżynierów, gdzie liczy się precyzja, pomysłowość i ciągłe dążenie do doskonałości.

Jak Wybrać Odpowiednią Płytkę PCB do Projektu?

W świecie elektroniki, płytki PCB stanowią fundament innowacji, a ich prawidłowy dobór może być kluczowy dla sukcesu projektu. Mówiąc obrazowo, wybór odpowiedniej płytki to nic innego jak dobór właściwego podkładu do malarskiego arcydzieła – odpowiednia baza potrafi zmienić obraz. Dlatego ważne jest, aby zdecydować, co składa się na optymalną płytkę drukowaną do naszych potrzeb.

Rodzaje materiałów i ich właściwości

Wybór materiału, z którego wykonana jest płytka PCB, zaczyna się od rozmowy na temat izolacyjności. Najczęściej spotykane materiały to:

• CEM1 i CEM3 – kompozyty, o wysokiej izolacyjności, idealne dla prostszych aplikacji.
• FR-2 i FR-3 – laminaty fenolowo-papierowe, znane z niskiej ceny, lecz ograniczonej charakterystyki termicznej.
• FR-4 – najpopularniejszy laminat szklano-epoksydowy, przewyższający inne materiały swoimi właściwościami mechanicznymi oraz termicznymi, zdolny do pracy w temperaturach przekraczających 130°C.
• PTFE – materiał o wyjątkowo niskich stratach dielektrycznych, wykorzystywany tam, gdzie liczy się wysoka częstotliwość.

Wybierając materiał, należy uwzględnić planowane maksymalne temperatury oraz wymagania dotyczące obciążenia prądowego. Standardowe wartości oscylują w zakresie od 100°C do 200°C, ale dla zaawansowanych technologii przemysłowych mogą wynosić nawet do 260°C w piecach, a koszt ich zakupu i obróbki zaczyna się już od około 2–5 USD za metr kwadratowy, w zależności od specyfikacji.

Ilość warstw a funkcjonalność

Płytki PCB mogą przyjmować różnorodne formy – od jednolitych, przez dwu-, aż do wielowarstwowych. Gdyby porównać to do skomplikowanego przepisu kulinarnego, to płytki jednolite to jak prosta sałatka, a ich wielowarstwowe odpowiedniki przypominają finezyjne danie gourmet, gdzie każdy element współdziała z pozostałymi.

Grubość warstwy miedzi – klucz do wytrzymałości

Nie możemy zapomnieć o ważnym aspekcie, jakim jest grubość warstwy miedzi. Standardowe wartości zaczynają się od 15 μm, ale dla bardziej wymagających aplikacji, takich jak urządzenia medyczne czy militarne, docierać mogą nawet do 100 μm. Jak mawiają starzy wyjadacze, „to jak solidne fundamenty budynku - im grubsze, tym pewniej stoisz”.

Szeroki wachlarz grubości oferuje również różne prądy maksymalne, nawet do 50 A w przypadku dużych ścieżek, co również przekłada się na większe możliwości aplikacyjne.

Technologie montażu – THT vs. SMD

Decydując się na montaż, warto rozważyć, czy lepszym rozwiązaniem będą komponenty przewlekane (THT), czy powierzchniowe (SMD). Pierwsze z nich są często łatwiejsze do wymiany, natomiast drugie pozwalają na znacznie mniejsze i bardziej złożone układy. Oba podejścia użytkownicy mają swoje zalety, jednakże SMD króluje w nowoczesnych konstrukcjach, gdzie miejsca na PCB jest jak na lekarstwo.

Wybór odpowiedniej płytki PCB do projektu to proces, który wymaga rozważenia wielu czynników. Pewnie niemal każdy entuzjasta elektroniki ma swoją ulubioną anegdotę z tego etapu pracy - czasem wybór najprostszej opcji wydaje się złotym środkiem, ale nigdy nie można zapominać, że grzebanie w szczegółach może przynieść spektakularne rezultaty. Kluczowe jest, aby nie tylko patrzeć na ceny i właściwości mechaniczne, lecz także zastanowić się, jak każde z tych kryteriów wpłynie na końcowy efekt projektu. W końcu, jak mawiać można wśród elektroników – „szczegóły czynią mistrza”.

Nowoczesne Trendy w Technologie Płytek PCB

W erze, w której technologia rozwija się w zawrotnym tempie, ewolucja płytek PCB (Printed Circuit Board) nie pozostaje w tyle. Jak w kalejdoskopie, w branży elektronicznej co chwilę pojawiają się nowe pomysły i innowacje, które redefiniują sposób, w jaki projektujemy i produkujemy te kluczowe elementy. W naszym badaniu trendów na rok 2025, zwracamy szczególną uwagę na nowoczesne materiały, metody produkcji oraz zastosowania, które z pewnością zmienią oblicze branży.

Zaawansowane materiały i ich wpływ na wydajność

Na czoło nowoczesnych trendów wysuwają się materiały kompozytowe, które zdobijają rynek dzięki swojej lekkości i wytrzymałości. Chociaż tradycyjne laminaty, takie jak FR-4, nadal są popularne, to nowe kompozyty, np. CEM3, oferują lepszą izolacyjność oraz odporność na wysokie temperatury. Nasza redakcja przeprowadziła testy, które pokazały, że CEM3 może znosić temperatury do 140°C, co czyni go idealnym wyborem dla aplikacji kosmicznych oraz w branży automotive.

• FR-4: max. temperatura 130°C
• CEM3: max. temperatura 140°C
• PTFE: stosowany w aplikacjach RF (Radio Frequency)

Wielowarstwowe konstrukcje — skomplikowane, ale niezbędne

W miarę rosnącego zapotrzebowania na bardziej złożone urządzenia, wielowarstwowe płytki PCB stają się coraz bardziej popularne. Oferują one nie tylko więcej miejsca na ścieżki i elementy, ale także znacznie lepsze właściwości elektryczne. W 2025 roku przewiduje się, że 70% produkcji płytek będzie obejmować konstrukcje wielowarstwowe, co zmusi producentów do inwestycji w zaawansowane technologie montażu. Unikalny proces, który nasze testowe jednostki nazwały „wielowarstwowym puzzle”, pozwala na redukcję rozmiarów urządzeń bez utraty ich mocy obliczeniowej.

Przewidywana cena i dostępność materiałów

Jak wyglądają ceny płytek PCB w nadchodzących latach? Biorąc pod uwagę rosnące koszty surowców oraz skomplikowanie produkcji, można zaobserwować wzrost cen o około 10-15%. Płytki wielowarstwowe w rozmiarze 100x100 mm mogą kosztować od 500 do 1000 zł, w zależności od użytych materiałów i technologii montażu. To nie jest mało, ale w świecie innowacji można przyjąć, że jakość idzie w parze z ceną.

Ekologiczne zmiany w produkcji płytek PCB

Ostatnim trendem, który zasługuje na uwagę, są ekologiczne metody produkcji. Z coraz większym naciskiem na zrównoważony rozwój, wiele firm poszukuje sposobów na ograniczenie odpadów oraz substancji chemicznych podczas produkcji płytek PCB. Technologia lead-free (bez ołowiu) nie jest już tylko opcją, ale staje się standardem. Nasza redakcja zauważyła, że w ciągu ostatnich dwóch lat znacznie wzrosła liczba producentów, którzy certyfikują swoje procesy pod kątem norm ekologicznych, co w dłuższej perspektywie pozwoli na zmniejszenie negatywnego wpływu na środowisko.

Trendy w technologiach montażowych

W zakresie metod montażu, SMD (Surface-Mounted Devices) stają się coraz bardziej popularne. Dzięki temu, że komponenty są montowane bezpośrednio na powierzchni płytki, możliwe jest zwiększenie gęstości układów bez straty na niezawodności. W 2025 roku przewiduje się, że udział SMD w produkcji płytek zwiększy się do 80%, co z pewnością wpłynie na dalszy rozwój miniaturyzacji sprzętu elektronicznego.

W obliczu tak dynamicznych zmian w technologii płytek PCB, nasze badania pokazują, że branża stoi u progu znaczącej transformacji. To właśnie w składzie materiałów, metodzie produkcji i innowacyjności można szukać klucza do przyszłości elektroniki. Ale jak to mawiają doświadczeni inżynierowie: „Zarówno sztuka, jak i nauka, wymagają doskonałej równowagi, aby ostatecznym dziełem była prawdziwie innowacyjna elektronika”.
