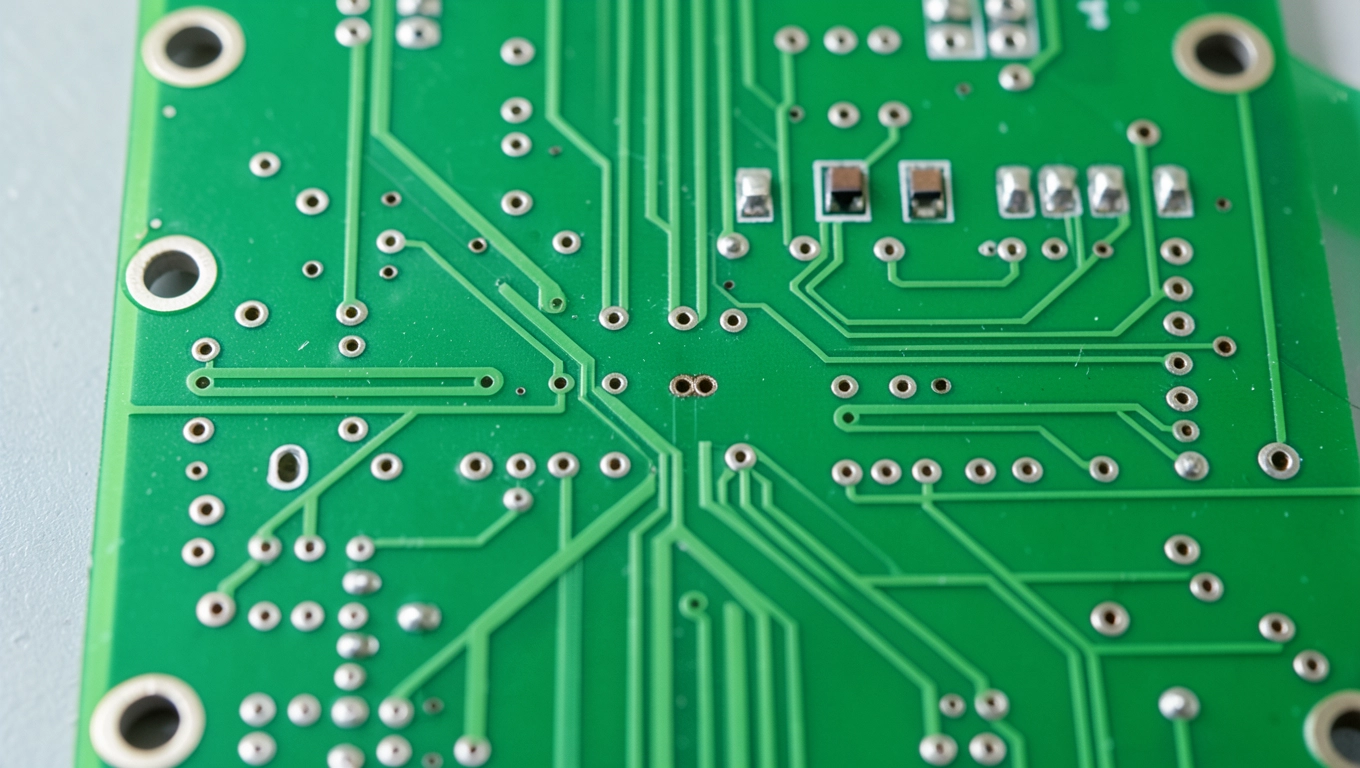

Płytka PCB: Co to jest? Kompleksowy Przewodnik 2025

Czy zastanawiałeś się kiedyś, co jest sercem niemal każdego urządzenia elektronicznego, które nas otacza? Od smartfona, przez pralkę, aż po skomplikowane systemy medyczne? Odpowiedź to płytka PCB (Printed Circuit Board) – fundament, na którym opiera się współczesna elektronika. W skrócie, jest to izolacyjna płyta z miedziowanymi ścieżkami przewodzącymi, które umożliwiają montaż i elektryczne połączenie komponentów elektronicznych, tworząc w pełni funkcjonalny obwód. Bez niej świat, jaki znamy, po prostu by nie istniał!

• Rodzaje płytek PCB: Kryteria podziału i zastosowania
• Materiały i budowa płytek PCB
• Proces produkcji płytek PCB
• Technologie montażu elementów elektronicznych na PCB
• Q&A

Kiedy spojrzymy na to, jak płytki PCB ewoluowały na przestrzeni lat, widać jasno, że to nie jest tylko kawałek plastiku z miedzią. To wyrafinowana technologia, która umożliwia miniaturyzację i złożoność urządzeń. Od prostych, jednowarstwowych konstrukcji, po skomplikowane, wielowarstwowe "kanapki" naszpikowane technologią, płytki obwodu drukowanego są absolutnym kluczem do innowacji.

Wartości przedstawione w tabeli odzwierciedlają średnie tendencje rynkowe oraz standardy branżowe. Niezawodność płytki PCB jest kluczowym parametrem, bezpośrednio wpływającym na jakość i długowieczność gotowego produktu. Jej uniwersalne zastosowanie wynika z adaptowalności do niemal każdego środowiska elektronicznego, co czyni ją niezastąpioną w wielu sektorach przemysłu.

Gdy mówimy o kosztach, należy pamiętać, że są one zmienną dynamiczną, zależną od skali zamówienia, wybranych materiałów oraz złożoności projektu. Wyższy stopień skomplikowania, taki jak duża liczba warstw czy konieczność zastosowania specjalistycznych substratów (np. teflonowych dla zastosowań wysokoczęstotliwościowych), naturalnie winduje cenę. Przyjmuje się, że za proste jednowarstwowe płytki drukowane płaci się od 0.5 PLN za cm², natomiast za najbardziej zaawansowane projekty, z dużą gęstością komponentów i wieloma warstwami, cena może przekroczyć 50 PLN za cm². Miniaturyzacja, choć niezwykle pożądana, zawsze idzie w parze ze wzrostem kosztów ze względu na konieczność użycia bardziej precyzyjnych technologii produkcji i droższych materiałów.

Zobacz także: Najlepsze płytki podłogowe 2025 – ranking TOP

Rodzaje płytek PCB: Kryteria podziału i zastosowania

Płytki obwodu drukowanego, pomimo że na pierwszy rzut oka mogą wydawać się jednorodne, w rzeczywistości charakteryzują się niezwykłą różnorodnością, co pozwala na ich dopasowanie do specyficznych wymagań niemal każdego projektu elektronicznego. Ta wielowymiarowość jest efektem możliwości podziału według szeregu kryteriów, które mają bezpośrednie przełożenie na ich funkcjonalność, koszty i finalne zastosowania. Rozpatrujemy je przede wszystkim pod kątem materiału wykonania, liczby warstw, grubości i sztywności, maksymalnego obciążenia prądowego, a także technologii montażu komponentów elektronicznych. Każde z tych kryteriów tworzy odrębną kategorię, w ramach której znajdują się liczne podtypy, odpowiadające na bardzo zróżnicowane potrzeby rynku.

Jednym z najbardziej fundamentalnych kryteriów jest ilość warstw. Tradycyjnie rozróżniamy płytki jedno-, dwu- i wielowarstwowe. Płytki jednowarstwowe, jak sama nazwa wskazuje, posiadają jedną warstwę przewodzącą i są stosowane w najprostszych urządzeniach, gdzie przestrzeń i złożoność obwodu nie są kluczowe. Przykładowo, znajdziemy je w prostych pilotach do telewizorów, budzikach czy niedrogich zabawkach. Ich zaletą jest niski koszt produkcji i łatwość w projektowaniu. Kolejne w hierarchii są płytki dwuwarstwowe, które, dzięki dodatkowej warstwie przewodzącej i możliwościom połączeń przelotowych (tzw. via), oferują znacznie większą elastyczność w układaniu ścieżek i umożliwiają budowanie bardziej skomplikowanych obwodów, bez znacznego zwiększania rozmiarów. Często spotykane są w sprzęcie AGD, podstawowych routerach czy systemach oświetleniowych.

Jednakże, prawdziwym hitem w świecie zaawansowanej elektroniki są płytki wielowarstwowe. Ich budowa polega na ułożeniu wielu warstw przewodzących (od 4 do nawet 64 i więcej) przeplatanych warstwami izolacyjnymi, a następnie sprasowaniu ich w jedną, spójną strukturę. Dzięki temu możliwe jest osiągnięcie niezwykle wysokiej gęstości upakowania komponentów oraz znaczne skrócenie długości ścieżek, co ma kluczowe znaczenie w urządzeniach wymagających dużej szybkości działania, minimalnych rozmiarów i wysokiej integralności sygnału. Są to standardowe komponenty w smartfonach, tabletach, laptopach, kartach graficznych, serwerach czy zaawansowanej elektronice medycznej i wojskowej. Wyobraźmy sobie, jak gigantyczny byłby współczesny smartfon, gdyby nie technologia wielowarstwowych PCB – prawdopodobnie nosilibyśmy telefon w plecaku zamiast w kieszeni.

Zobacz także: Czy można kłaść płytki na gładź gipsową? 2025

Kolejnym istotnym kryterium jest grubość i sztywność płytki. Rynek oferuje płytki grube (powyżej 1,5 mm w przekroju), cienkie (poniżej 0,5 mm) i typu folia (mniej niż 0,2 mm). Standardem dla większości aplikacji jest grubość od 1.0 mm do 1.6 mm, zapewniająca odpowiednią wytrzymałość mechaniczną i stabilność wymiarową. Płytki grube znajdują zastosowanie tam, gdzie wymagana jest wyjątkowa odporność mechaniczna, na przykład w niektórych aplikacjach przemysłowych lub w obwodach mocy. Płytki cienkie i typu folia, znane jako flex PCB (flexible printed circuit board), to absolutny przełom w projektowaniu urządzeń, gdzie przestrzeń jest na wagę złota, a wymagana jest elastyczność. Przykładem są aparaty cyfrowe, smartwatche, czy nawet medyczne implanty, gdzie sztywna płytka po prostu by się nie zmieściła, a także w wielu produktach, gdzie obwód musi być giętki i dopasować się do nietypowych kształtów obudowy. Można by zaryzykować stwierdzenie, że bez elastycznych płytek nie mielibyśmy wielu innowacyjnych produktów, które są dla nas oczywistością. Jest to trochę jak wybór między sztywnym garniturem a elastycznym kombinezonem – w zależności od sytuacji, wybieramy to, co lepiej się sprawdzi.

Maksymalne obciążenie prądowe jest parametrem ściśle związanym z grubością warstwy miedzi. Im grubsza warstwa miedzi, tym większy prąd może przepływać przez ścieżkę bez ryzyka jej przegrzania lub spalenia. Standardowa grubość warstwy miedzi na PCB to około 35 μm (mikrometrów), co jest wystarczające dla większości obwodów niskoprądowych. W przypadku aplikacji wymagających przesyłu dużych prądów, na przykład w zasilaczach, systemach mocy, inwerterach czy ładowarkach do pojazdów elektrycznych, stosuje się płytki z miedzią o grubości 70 μm, 105 μm, a nawet więcej. To jak wybór między cienkim drutem a grubym kablem – do przeniesienia dużej mocy potrzebny jest solidny przewód.

Kolejne kryterium, które często jest ściśle związane z wyborem grubości warstw i ich liczbą, to technologia montażu elementów elektronicznych. Wyróżniamy montaż przewlekany (THT - Through-Hole Technology) oraz powierzchniowy (SMT - Surface-Mount Technology). Montaż THT charakteryzuje się przewlekaniem wyprowadzeń elementów przez nawiercone otwory w płytce, a następnie ich lutowaniem po drugiej stronie. Jest to technika starsza, ale nadal stosowana w elementach, które wymagają większej wytrzymałości mechanicznej, jak złącza, potencjometry, czy kondensatory elektrolityczne dużych rozmiarów. Pomyśl o zasilaczach komputerowych – wiele z nich nadal wykorzystuje THT dla kluczowych komponentów, które muszą wytrzymać spore obciążenia fizyczne.

Zobacz także: Czy Można Kłaść Płytki na Malowane Ściany?

Technologia SMT, z drugiej strony, polega na montowaniu komponentów bezpośrednio na polach lutowniczych znajdujących się na powierzchni płytki. Dzięki temu elementy są znacznie mniejsze, a cały obwód może być znacznie gęściej upakowany. Dominujące obecnie na rynku podzespoły to właśnie elementy SMD (Surface Mount Device). Technologia SMT jest kluczowa dla miniaturyzacji urządzeń i masowej produkcji, oferując znacznie wyższą wydajność montażu niż THT. To właśnie SMD jest siłą napędową dzisiejszej miniaturyzacji, umożliwiając produkcję np. słuchawek bezprzewodowych wielkości kciuka czy zaawansowanych zegarków inteligentnych. Gdyby nie SMT, nasze smartfony byłyby prawdopodobnie wielkości cegieł!

Podsumowując, każdy z rodzajów PCB, od prostych jednowarstwowych po elastyczne, wielowarstwowe z grubą miedzią, ma swoje ściśle określone miejsce w ekosystemie elektroniki. Wybór odpowiedniego typu płytki to kluczowa decyzja, która wpływa na wydajność, niezawodność, rozmiar i koszt finalnego produktu. Zrozumienie tych kryteriów jest fundamentem dla każdego, kto zajmuje się projektowaniem lub produkcją urządzeń elektronicznych. To trochę jak dobranie odpowiedniego narzędzia do pracy – młotek jest świetny do wbijania gwoździ, ale do przykręcania śrub potrzebujemy wkrętarki.

Zobacz także: Ile zostawić na płytki, parkiet i panele przy wylewce?

Materiały i budowa płytek PCB

Serce każdej płytki PCB leży w materiałach, z których jest zbudowana. To one decydują o jej właściwościach elektrycznych, mechanicznych, termicznych i chemicznych, a w konsekwencji – o jej niezawodności i możliwych zastosowaniach. Nie ma tu miejsca na przypadek; każdy komponent materiałowy jest dobierany z precyzją, by spełniać wyśrubowane normy. Kluczową cechą materiału bazowego, zwanej potocznie laminatem, jest jego doskonała izolacyjność. Bez tej właściwości, prąd elektryczny płynąłby tam, gdzie nie powinien, prowadząc do zwarć i uszkodzeń, zamieniając zaawansowany obwód w bezużyteczny kawałek materiału. Niewłaściwa izolacja to jak dziura w rurociągu – cała woda (czyli prąd) ucieka na boki, zamiast płynąć w odpowiednim kierunku.

Najczęściej płytki drukowane produkuje się z różnego rodzaju laminatów, wśród których wyróżnić można kilka dominujących grup. Najpopularniejszym materiałem jest szklano-epoksydowy laminat FR-4 (Flame Retardant 4). To prawdziwy koń roboczy branży PCB, ceniony za jego doskonałe właściwości mechaniczne i elektryczne, relatywnie niski koszt i łatwość obróbki. Materiał ten jest kompozytem, składającym się z warstw tkanej tkaniny szklanej nasyconej żywicą epoksydową. Oferuje dobrą stabilność wymiarową, niską chłonność wilgoci i wysoką odporność na działanie temperatur. Znajdziemy go w niemal każdym urządzeniu elektronicznym – od prostych układów sterujących po zaawansowane płyty główne komputerów. Pomyśl o nim jak o solidnym fundamencie, na którym buduje się większość domów – niezawodny i sprawdzony.

Alternatywnie, dla mniej wymagających zastosowań, lub tam, gdzie kluczowe jest obniżenie kosztów, stosuje się laminaty fenolowo-papierowe (FR-2, FR-3) oraz kompozytowe (CEM1, CEM3). Laminaty fenolowo-papierowe, choć tańsze, charakteryzują się niższą wytrzymałością mechaniczną i gorszymi właściwościami dielektrycznymi w porównaniu do FR-4. Są często używane w prostych zabawkach, pilotach, czy w niedrogim sprzęcie audio, gdzie wymagania dotyczące wydajności są mniej restrykcyjne. CEM-1 i CEM-3 to z kolei kompozyty papieru i włókna szklanego z żywicą epoksydową, oferujące lepsze parametry niż FR-2/3, ale wciąż nieco gorsze od czystego FR-4. Często stanowią dobry kompromis między ceną a wydajnością.

Zobacz także: Co najpierw: gładź czy płytki? Prawidłowa kolejność

Kiedy wchodzimy na wyższy poziom zaawansowania, na przykład w dziedzinie wysokich częstotliwości (HF) i zastosowań mikrofalowych, tradycyjne laminaty okazują się niewystarczające. Tu na scenę wkraczają materiały szklano-teflonowe (PTFE, znane również jako teflon). PTFE charakteryzuje się bardzo niskimi stratami dielektrycznymi, co jest absolutnie kluczowe dla integralności sygnału w obwodach działających na wysokich częstotliwościach. Wyobraźmy sobie, że przesyłamy sygnał radiowy przez zwykły kabel – na dłuższych dystansach sygnał osłabnie. W przypadku PTFE, sygnał jest przesyłany z minimalnymi stratami. Choć te laminaty są znacznie droższe, są niezastąpione w sprzęcie telekomunikacyjnym, radarach czy systemach nawigacji satelitarnej. Są to materiały z „najwyższej półki”, używane w sytuacjach, gdzie każdy ułamek decybela strat jest krytyczny.

Kolejnym niezmiernie ważnym parametrem płytki drukowanej jest maksymalna temperatura eksploatacji (Tg - Glass Transition Temperature). Parametr Tg, podawany w stopniach Celsjusza, wskazuje temperaturę, w której materiał bazowy przechodzi z fazy szklistej w gumową, stając się elastyczny. Płytki z materiałów takich jak FR-4 standardowo mają Tg w zakresie 130-140°C, ale istnieją też wysokotemperaturowe odmiany z Tg powyżej 170°C. Wyższa wartość Tg oznacza większą stabilność wymiarową i niezawodność płytki w podwyższonych temperaturach, co jest kluczowe w zastosowaniach przemysłowych, motoryzacyjnych czy w oświetleniu LED dużej mocy. Gdy projektujesz coś, co będzie działać w zamkniętej, gorącej obudowie, musisz być pewien, że materiał wytrzyma. To trochę jak dbałość o to, żeby opony nie pękały na autostradzie latem – muszą być przystosowane do wysokich temperatur.

Warto również wspomnieć, że do każdego typu laminatów dodaje się substancje ograniczające ryzyko zapłonu. Bezpieczeństwo pożarowe jest absolutnym priorytetem w elektronice, szczególnie w urządzeniach domowych i medycznych. Dzięki tym dodatkom, nawet w przypadku awarii prowadzącej do przegrzania, materiał płytki jest samogasnący, co minimalizuje ryzyko rozprzestrzeniania się ognia. To standard branżowy, ale także wynik wielu lat badań i rozwoju, by elektronika była nie tylko funkcjonalna, ale i bezpieczna dla użytkownika.

Oprócz samego laminatu, nieodłącznym elementem każdej PCB jest warstwa miedzi, z której powstają ścieżki i pola lutownicze. Grubość tej warstwy jest niezwykle istotna i w zależności od zastosowania może wynosić od około 15 μm (mikrometrów) do ponad 100 μm. Standardem dla większości płytek jest miedź o grubości 35 μm (1 oz/ft² - jedna uncja na stopę kwadratową). Takiej grubości miedź wystarcza dla większości sygnałów niskoprądowych i cyfrowych. Gdy potrzebujemy przesyłać większe prądy, na przykład w modułach zasilania, zastosowanie znajduje miedź o grubości 70 μm (2 oz/ft²) lub nawet 105 μm (3 oz/ft²), a w ekstremalnych przypadkach nawet grubsza. Jest to niezbędne, aby ścieżki mogły przewodzić dużą ilość prądu bez znacznego wzrostu temperatury, co mogłoby prowadzić do przegrzania i uszkodzenia obwodu. Zbyt cienka ścieżka dla dużego prądu zachowuje się jak bezpiecznik – po prostu się topi. Czasami, gdy widzę cienką ścieżkę na płytce z dużym prądem, czuję, jakbym oglądał scenę z filmu akcji, gdzie ktoś próbuje przejść po bardzo cienkim lodzie – ryzyko jest ogromne.

Podsumowując, materiały i budowa płytek PCB to złożony ekosystem, w którym każdy element odgrywa swoją rolę. Wybór odpowiedniego laminatu i grubości miedzi jest decydujący dla stworzenia niezawodnego, wydajnego i bezpiecznego urządzenia elektronicznego. Jest to proces, który wymaga dogłębnej wiedzy inżynierskiej i świadomej decyzji, uwzględniającej zarówno wymagania techniczne, jak i ekonomiczne projektu.

Proces produkcji płytek PCB

Proces produkcji płytek PCB to fascynująca podróż, w której precyzja, chemia i inżynieria splatają się w celu stworzenia fundamentów nowoczesnej elektroniki. To nie jest po prostu wytwarzanie "zielonych płytek", ale skomplikowany, wieloetapowy cykl, który przekształca surowy laminat w precyzyjnie wykonany nośnik obwodu elektrycznego. Każdy krok wymaga bezkompromisowej uwagi na szczegóły, ponieważ nawet najmniejszy błąd może skutkować wadliwym produktem. Wyobraźmy sobie, że jesteśmy w luksusowej fabryce szwajcarskich zegarków – każdy element musi być idealny.

Początek to zawsze większy arkusz izolacyjnego materiału, zazwyczaj wspomnianego laminatu FR-4. Ten arkusz, który często mierzy około 1000 mm x 1200 mm, jest początkowo blanką, z której dopiero wycięte zostaną pojedyncze płytki obwodu drukowanego. Pierwszym krokiem jest cięcie tych dużych paneli na mniejsze panele robocze, które są łatwiejsze do zarządzania w dalszych etapach produkcji. W zależności od wielkości finalnych płytek i wymagań produkcji, na jednym panelu roboczym może zmieścić się od kilku do kilkuset pojedynczych PCB. Jest to ekonomiczne rozwiązanie, które pozwala na masową produkcję przy jednoczesnej optymalizacji zużycia materiału. Trochę jak kucharz, który kroi ciasto na wiele małych ciasteczek z jednego dużego blatu.

Następnie rozpoczyna się kluczowy etap: wiercenie otworów. Otwory te są dwojakiego rodzaju: przelotowe (via) – które łączą warstwy przewodzące, oraz otwory montażowe dla komponentów THT. Precyzja wiercenia jest tu kluczowa, często na poziomie dziesiątych części milimetra, a nawet mniej. Współczesne wiercenie odbywa się za pomocą szybkich wiertarek CNC (Computer Numerical Control) lub, w przypadku bardziej wymagających zastosowań i bardzo małych otworów (mikrovias), laserów. Wiertła, zazwyczaj wykonane z węglika spiekanego, osiągają prędkość obrotową do 150 000 obrotów na minutę. Laserowe wiercenie jest preferowane dla otworów o średnicy poniżej 0.1 mm, co jest niemożliwe do osiągnięcia tradycyjnymi metodami. Proces wiercenia generuje też mikroodpady, które muszą być starannie usunięte z otworów, by zapewnić dobrą jakość połączeń w kolejnych etapach.

Po wierceniu następuje czyszczenie paneli, co jest absolutnie kluczowe dla zapewnienia dobrej adhezji miedzi. Usunięcie wszelkich zanieczyszczeń, pyłu i żywicy z otworów jest niezbędne, aby miedź mogła prawidłowo osadzić się na ściankach otworów, tworząc elektryczne połączenie między warstwami. Jeśli otwory nie zostaną dokładnie wyczyszczone, powstanie "słaby punkt" w obwodzie, który w przyszłości może doprowadzić do awarii urządzenia. To trochę jak gruntowanie ścian przed malowaniem – jeśli nie wyczyścisz, farba odpada.

Kolejnym etapem jest miedziowanie elektrolityczne, zwane również galwanizacją. To proces, w którym cienka warstwa miedzi osadzana jest na ściankach otworów oraz na powierzchni panelu. Cały panel zanurza się w kąpieli chemicznej zawierającej roztwór siarczanu miedzi i kwasu, a następnie przepuszcza przez niego prąd elektryczny. Jony miedzi z roztworu osadzają się na przewodzących powierzchniach panelu. Ta początkowa warstwa miedzi ma zazwyczaj około 5-10 μm grubości i ma na celu stworzenie bazy dla dalszych procesów, zwłaszcza tworzenia ścieżek.

Następnie panel przechodzi do etapu aplikacji rezystora, który jest kluczowy do zdefiniowania wzoru obwodu. Rezystor to specjalna substancja światłoczuła, która jest nakładana na miedzianą powierzchnię panelu. Na nią następnie naświetlany jest wzór obwodu przy użyciu matrycy fotograficznej lub technologii Direct Imaging (DI), gdzie laser naświetla rezystor bezpośrednio z danych CAD. Proces ten utwardza te obszary rezystora, które będą chronić miedź, która pozostanie jako ścieżki i pola lutownicze, podczas gdy nienaświetlone obszary zostaną usunięte w procesie wywoływania.

Po wywołaniu panel jest gotowy do trawienia. W tym etapie odsłonięta, niechroniona przez rezystor miedź jest usuwana w kąpieli trawiącej. W roztworach kwasów lub zasad, takich jak chlorek żelaza lub roztwór alkaliczny, następuje selektywne usunięcie zbędnej miedzi. To właśnie tutaj, magicznie, pojawiają się ścieżki obwodu drukowanego. Po wytrawieniu, pozostały rezystor jest usuwany, odsłaniając gotowy wzór miedzi. Ten etap jest niczym rzeźbienie – usuwa się niepotrzebny materiał, aby wyłonić ostateczny kształt.

W przypadku płytek wielowarstwowych, proces staje się bardziej skomplikowany. Każda warstwa wewnętrzna jest produkowana oddzielnie, a następnie wszystkie warstwy są łączone w procesie laminacji. Warstwy wewnętrzne (z wytrawionymi już ścieżkami) są przeplatane warstwami prepregu (nasycone żywicą szklane arkusze) i folii miedzi, a następnie poddawane wysokiej temperaturze i ciśnieniu. Prepreg twardnieje, trwale łącząc warstwy w jedną, monolityczną strukturę. Po laminacji, ponownie wiercone są otwory (dla połączeń między warstwami wewnętrznymi a zewnętrznymi) i proces miedziowania oraz tworzenia ścieżek na warstwach zewnętrznych jest powtarzany. Jest to trochę jak budowanie wielopiętrowego tortu, gdzie każda warstwa jest najpierw przygotowywana osobno, a następnie łączona w całość.

Ostatnie etapy obejmują aplikację soldermaski, czyli warstwy ochronnej, która izoluje ścieżki miedzi od otoczenia, zapobiegając zwarciom i utlenianiu. Soldermaska, najczęściej w charakterystycznym zielonym kolorze (choć dostępne są też inne, np. niebieskie, czarne, czerwone, białe, a nawet żółte), jest nakładana metodą sitodruku lub w specjalnych systemach natryskowych, a następnie utwardzana. Jest ona strategicznie omijana w obszarach pól lutowniczych, które muszą pozostać odsłonięte, aby umożliwić montaż komponentów. Po nałożeniu soldermaski, nanoszony jest sitodruk (legend / silkscreen), czyli napisy identyfikujące komponenty, ich orientację, punkty pomiarowe czy logo producenta. To jest „instrukcja obsługi” dla montażystów i serwisantów, która informuje, gdzie co powinno się znaleźć.

W końcowej fazie produkcyjnej, każda płytka PCB przechodzi przez test elektryczny. Testy te są realizowane za pomocą "latających sond" lub sztywnych matryc testowych, które weryfikują ciągłość ścieżek oraz brak zwarć. Jeśli testy przebiegną pomyślnie, panele są dzielone na pojedyncze płytki, zazwyczaj przez frezowanie, wykrawanie lub cięcie laserem, w zależności od precyzji wymaganej w projekcie. Czasami stosuje się nacinanie (scoring) płytek, aby ułatwić ich rozdzielenie po montażu, co jest szczególnie przydatne w panelach zawierających wiele kopii tego samego obwodu. Gotowe płytki są następnie czyszczone, pakowane i wysyłane do klienta. Pomyśl o tym jak o finalnej kontroli jakości w luksusowej fabryce – nic nie może opuścić linii produkcyjnej bez 100% pewności, że jest doskonałe.

Cały proces produkcji PCB to harmonijne połączenie zaawansowanych maszyn, precyzyjnych procesów chemicznych i skrupulatnej kontroli jakości. Odgrywa on kluczową rolę w zapewnieniu, że każda elektroniczna płytka obwodu drukowanego, niezależnie od jej złożoności, spełnia swoje zadanie w bezbłędny sposób.

Powyższy wykres przedstawia orientacyjny udział różnych typów materiałów w produkcji płytek PCB. Laminaty FR-4 dominują rynek ze względu na swoją wszechstronność i korzystny stosunek ceny do jakości, stanowiąc około 75% wszystkich produkowanych płytek. Materiały kompozytowe (CEM-1/CEM-3) zajmują około 15% udziału, będąc tańszą alternatywą, często stosowaną w mniej wymagających aplikacjach. Z kolei wysokiej klasy materiały, takie jak PTFE, przeznaczone do zastosowań wysokoczęstotliwościowych, stanowią jedynie około 5% rynku, co odzwierciedla ich specjalistyczne zastosowanie i wyższą cenę. Pozostałe 5% obejmuje różnego rodzaju specjalistyczne laminaty, w tym materiały elastyczne czy z metalowym rdzeniem, wykorzystywane w niszowych, bardzo specyficznych projektach.

Technologie montażu elementów elektronicznych na PCB

Kiedy mamy już perfekcyjnie wykonaną płytkę PCB, prawdziwa sztuka zaczyna się wraz z montażem na niej komponentów elektronicznych. To jak składanie skomplikowanej maszyny z tysięcy drobnych części – każda musi znaleźć się na swoim miejscu, w odpowiedniej pozycji i być trwale połączona. W świecie elektroniki dominują dwie fundamentalne technologie montażu: przewlekana (THT - Through-Hole Technology) i powierzchniowa (SMT - Surface-Mount Technology). Wybór odpowiedniej metody zależy od wielu czynników: wymagań dotyczących rozmiaru, wydajności, kosztów produkcji, a także mechanicznych i elektrycznych właściwości samego urządzenia. To trochę jak decydowanie, czy budować dom z cegieł, czy z paneli prefabrykowanych – każda metoda ma swoje zalety i ograniczenia.

Montaż przewlekany (THT - Through-Hole Technology)

Technologia THT, będąca prekursorem montażu SMT, polega na umieszczaniu elementów elektronicznych, które posiadają drutowe wyprowadzenia, przez otwory wiercone w płytce drukowanej. Po przełożeniu wyprowadzeń przez otwory, elementy są mechanicznie mocowane (często poprzez zginanie wyprowadzeń) i następnie lutowane od spodu płytki, tworząc trwałe połączenie elektryczne i mechaniczne. W procesie masowej produkcji często wykorzystuje się do tego lutowanie na fali lub lutowanie selektywne. Lutowanie na fali polega na przepuszczeniu spodniej strony płytki nad falą ciekłej cyny, która przylutowuje wszystkie wyprowadzenia jednocześnie. Lutowanie selektywne to precyzyjniejsza metoda, gdzie tylko wybrane punkty są lutowane za pomocą dyszy z ciekłą cyną, często stosowana do komponentów wrażliwych na wysoką temperaturę lub gdy na płytce są również komponenty SMT.

Zaletą technologii THT jest przede wszystkim jej wytrzymałość mechaniczna. Elementy montowane przewlekanie są solidnie osadzone w płytce, co czyni je idealnymi do zastosowań, gdzie wibracje, wstrząsy czy duże obciążenia mechaniczne są na porządku dziennym. Klasyczne złącza zasilania, masywne kondensatory elektrolityczne, cewki mocy, przełączniki czy transformatory to typowe komponenty THT. Jeśli musisz podłączyć gruby kabel do zasilania, raczej nie zrobisz tego delikatnym elementem SMD. Wytrzymują one również wyższe temperatury podczas procesu lutowania, co upraszcza kontrolę procesu w produkcji. Jest to też często wybór hobbystów i osób wykonujących prototypy, ponieważ komponenty THT są łatwiejsze do lutowania ręcznego i debugowania.

Jednakże, THT ma swoje wady. Otwory wymagają dodatkowych operacji wiercenia w procesie produkcji PCB, co zwiększa koszty i czas wytwarzania. Ponadto, komponenty THT są zazwyczaj większe od ich odpowiedników SMD, co ogranicza gęstość upakowania elementów na płytce. Współczesne projekty często stawiają na miniaturyzację, więc THT jest wybierane tylko wtedy, gdy jest to absolutnie konieczne. Jeśli chcesz zbudować smukły smartfon, zapomnij o większości elementów THT – po prostu by się nie zmieściły. Ich zastosowanie maleje na rzecz SMT, choć nadal mają swoje niezastąpione nisze, zwłaszcza w energetyce i niektórych branżach przemysłowych.

Montaż powierzchniowy (SMT - Surface-Mount Technology)

Montaż powierzchniowy (SMT) to obecnie dominująca technologia w produkcji elektroniki, a komponenty przeznaczone do tej technologii nazywane są SMD (Surface-Mount Devices). W przeciwieństwie do THT, elementy SMD nie mają drutowych wyprowadzeń przechodzących przez płytkę; zamiast tego posiadają małe, płaskie końcówki (pady) lub kulki (BGA), które są lutowane bezpośrednio do padów na powierzchni płytki. Proces montażu SMD jest znacznie bardziej zautomatyzowany i efektywny.

Standardowy proces montażu SMD wygląda następująco: najpierw na pola lutownicze płytki PCB nanoszona jest pasta lutownicza za pomocą szablonu i specjalnej drukarki. Pasta ta składa się z drobinek stopu lutowniczego zawieszonych w topniku. Następnie, specjalne maszyny typu pick-and-place, sterowane komputerowo, precyzyjnie umieszczają tysiące komponentów SMD na płytce, na warstwie pasty lutowniczej, z niesamowitą szybkością – niektóre maszyny mogą umieścić ponad 100 000 komponentów na godzinę! Po rozmieszczeniu wszystkich elementów, płytka przechodzi przez piec rozpływowy (reflow oven). W piecu tym, kontrolowana krzywa temperatur sprawia, że topnik odparowuje, a pasta lutownicza topi się, tworząc trwałe połączenie lutownicze między elementem a płytką. Następnie pasta zastyga, mocując element. To jak malowanie obrazu, gdzie każdy element musi być precyzyjnie umieszczony na płótnie, a następnie „utrwalony” w piecu, by pozostał na zawsze.

Kluczowe zalety SMT są oczywiste. Przede wszystkim, umożliwia drastyczną miniaturyzację urządzeń. Komponenty SMD są zazwyczaj wielokrotnie mniejsze niż ich odpowiedniki THT. Małe rozmiary oznaczają, że na tej samej powierzchni płytki można zmieścić znacznie więcej funkcji. Pomyśl o różnicy między starą, stacjonarną kartą sieciową, a miniaturowym modułem Wi-Fi w smartfonie. Ponadto, SMT pozwala na automatyzację procesu montażu, co znacząco obniża koszty produkcji masowej i zwiększa jej szybkość. Elementy mogą być montowane po obu stronach płytki, co jeszcze bardziej zwiększa gęstość upakowania. Zdecydowana większość współczesnej elektroniki – od smartfonów, przez laptopy, po samochody – wykorzystuje technologię SMT.

Oczywiście, SMT również ma swoje specyficzne wyzwania. Niska wytrzymałość mechaniczna małych komponentów SMT na duże obciążenia jest jednym z nich, stąd też w niektórych aplikacjach wciąż stosuje się THT dla elementów wymagających większej siły. Delikatne układy SMD, takie jak mikroprocesory czy pamięci, są również bardziej wrażliwe na uszkodzenia mechaniczne podczas upadku. Ponadto, montaż prototypów lub naprawa bardzo małych elementów SMT wymaga specjalistycznych narzędzi i dużej precyzji, co może być trudniejsze dla niedoświadczonych użytkowników. Ale powiedzmy sobie szczerze, z narzędziem do lutowania i zmysłem do precyzji, można osiągnąć cuda nawet z najmniejszymi elementami SMD.

Integracja obu technologii, zwana montażem mieszanym, jest bardzo często spotykana. W wielu produktach, gdzie potrzebna jest zarówno miniaturyzacja, jak i wytrzymałość, komponenty SMD są montowane na jednej stronie płytki, a niektóre elementy THT, np. złącza, przyciski, czy kondensatory mocy, na drugiej. Takie podejście pozwala wykorzystać zalety obu technologii, tworząc optymalne rozwiązanie dla danego zastosowania. Widzisz, to jest trochę jak synergia w zespole – każdy członek wnosi coś wartościowego, a razem tworzą coś większego.

Warto również zwrócić uwagę na rosnące znaczenie zautomatyzowanej kontroli jakości w obu technologiach montażu. Po lutowaniu, płytki często przechodzą przez systemy optycznej inspekcji automatycznej (AOI - Automated Optical Inspection), które za pomocą kamer sprawdzają poprawność montażu, obecność komponentów, prawidłową polaryzację i jakość lutowania. W przypadku bardziej skomplikowanych płytek, stosuje się nawet systemy rentgenowskie (AXI - Automated X-ray Inspection), które pozwalają sprawdzić jakość połączeń pod elementami BGA (Ball Grid Array), gdzie punkty lutownicze są niewidoczne z zewnątrz. Ta skrupulatna kontrola to gwarancja, że tylko bezbłędne płytki trafią do finalnego produktu.

W dzisiejszych czasach nie da się uciec od SMT, jest to fundament współczesnej elektroniki i przyszłość miniaturyzacji. Technologie montażu, podobnie jak materiały, nieustannie ewoluują, by sprostać rosnącym wymaganiom dotyczącym wydajności, rozmiaru i kosztów. Odpowiedni wybór i zastosowanie tych technologii to klucz do sukcesu każdego projektu elektronicznego. Czyż to nie fascynujące, jak małe kuleczki cyny łączą tak wiele, tworząc ogromną moc?

Q&A

W tym dziale znajdziesz odpowiedzi na najczęściej zadawane pytania dotyczące płytek PCB, które pomogą Ci lepiej zrozumieć to fundamentalne zagadnienie w elektronice.

• Czym dokładnie jest płytka PCB i do czego służy?

  Płytka PCB (Printed Circuit Board) to izolacyjna płyta, na której znajdują się miedziane ścieżki przewodzące i pola lutownicze (pady). Jej głównym celem jest mechaniczne wspieranie i elektryczne łączenie komponentów elektronicznych, tworząc w pełni funkcjonalny obwód. Bez niej niemożliwa byłaby produkcja większości współczesnych urządzeń elektronicznych.

• Jakie są główne rodzaje płytek PCB i gdzie się je stosuje?

  Płytki PCB dzielą się głównie ze względu na liczbę warstw (jedno-, dwu- i wielowarstwowe), grubość i sztywność (sztywne, elastyczne, sztywno-elastyczne), oraz materiał bazowy (np. FR-4, PTFE). Płytki jednowarstwowe stosuje się w prostych urządzeniach (np. zabawki), dwu- i wielowarstwowe w bardziej złożonych (np. smartfony, komputery, sprzęt medyczny), natomiast elastyczne w miniaturowych urządzeniach wymagających giętkości (np. aparaty cyfrowe).

• Z jakich materiałów wykonane są płytki PCB i jakie mają znaczenie?

  Głównym materiałem jest laminat, najczęściej szklano-epoksydowy (FR-4) ze względu na jego dobrą izolacyjność i wytrzymałość. Inne materiały to laminaty fenolowo-papierowe (dla tańszych aplikacji) oraz szklano-teflonowe (PTFE) dla zastosowań wysokoczęstotliwościowych. Znaczenie ma również grubość warstwy miedzi (od 15 μm do ponad 100 μm), która wpływa na zdolność przenoszenia prądu. Dobór materiałów wpływa na wydajność, koszt i trwałość płytki.

• Jakie są główne etapy procesu produkcji płytek PCB?

  Proces produkcji obejmuje m.in. cięcie laminatów, wiercenie otworów, miedziowanie elektrolityczne, aplikację rezystora światłoczułego, trawienie zbędnej miedzi, laminację warstw wewnętrznych (dla płytek wielowarstwowych), aplikację soldermaski (maski lutowniczej), nanoszenie sitodruku oraz testowanie elektryczne i dzielenie paneli na pojedyncze płytki. Jest to proces wymagający precyzji i wielu zaawansowanych technik.

• Jakie technologie montażu elementów elektronicznych wykorzystuje się na płytkach PCB?

  Wyróżniamy dwie główne technologie: montaż przewlekany (THT - Through-Hole Technology), gdzie elementy z wyprowadzeniami przechodzą przez otwory w płytce i są lutowane po drugiej stronie (stosowane do elementów wymagających większej wytrzymałości mechanicznej), oraz montaż powierzchniowy (SMT - Surface-Mount Technology), gdzie małe komponenty (SMD) są lutowane bezpośrednio na powierzchni płytki. SMT umożliwia miniaturyzację i automatyzację produkcji, będąc dominującą technologią w nowoczesnej elektronice.
