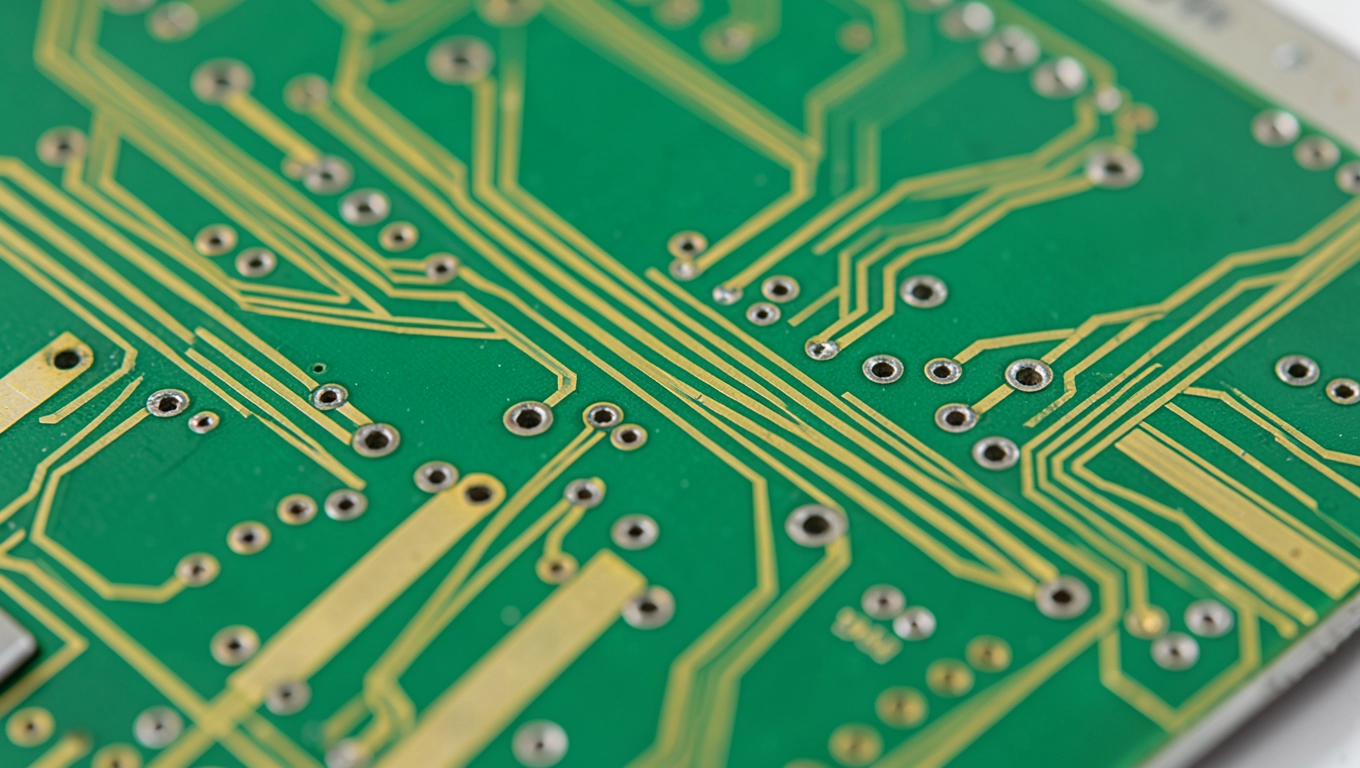

Płytka PCB: Z Czego Wykonana? Skład Materiałów 2025

Kiedy ostatnio zastanawialiście się, co tak naprawdę siedzi we wnętrzu Waszego smartfona, telewizora czy konsoli? W centrum każdego zaawansowanego urządzenia elektronicznego, niczym serce układu nerwowego, bije płytka PCB. To właśnie ten cichy bohater, skrót od Printed Circuit Board, umożliwia przepływ sygnałów elektrycznych, spajając rozproszone komponenty w sprawnie działającą całość. Krótko mówiąc, płytka PCB jest zbudowana z izolacyjnych materiałów, najczęściej specjalistycznych laminatów, na których naniesione są przewodzące ścieżki miedziane.

• Warstwy Płytki PCB: Miedź, Dielektryk i Inne
• Rodzaje Laminatów: FR-4, CEM, PTFE i Ich Właściwości
• Grubość i Sztywność PCB a Materiał Wykonania
• Technologie Produkcji PCB i Zastosowanie Materiałów
• Najczęściej Zadawane Pytania o Płytki PCB

Dla zrozumienia złożoności produkcji i różnorodności zastosowań płytek PCB, kluczowe jest spojrzenie na dane dotyczące materiałów i technologii. Analiza rynku pokazuje wyraźne trendy w preferencji poszczególnych rozwiązań. Poniżej przedstawiono porównanie popularnych materiałów pod kątem ich właściwości i typowych zastosowań, co pozwala zarysować kompleksowy obraz ich roli w elektronice.

Z powyższych danych jasno wynika, że dobór materiału wykonania płytki PCB jest niczym dopasowanie narzędzia do zadania: od budżetowych rozwiązań po precyzyjne zastosowania w ekstremalnych warunkach. Różnorodność typów laminatów odzwierciedla ciągłe dążenie do optymalizacji kosztów, wydajności i niezawodności w branży elektronicznej, gdzie każdy mikrometr i każda jednostka temperatury mają znaczenie. Inwestycje w nowe materiały świadczą o prężnym rozwoju i gotowości na wyzwania przyszłości w technologii drukowanej.

Warstwy Płytki PCB: Miedź, Dielektryk i Inne

Rozłożenie płytki PCB na czynniki pierwsze to fascynująca podróż w głąb miniaturowego świata. To nie tylko jednorodny kawałek plastiku, ale przemyślana kompozycja różnych materiałów, z których każdy pełni kluczową rolę. Zanim zanurkujemy w detale, pomyślmy o tym jak o tortowej strukturze, gdzie każda warstwa to inny, specjalnie dobrany składnik.

Zobacz także: Dlaczego płytki pękają przy cięciu

Podstawą konstrukcji każdej PCB jest warstwa dielektryczna, działająca niczym izolator. To ona odpowiada za brak niechcianych połączeń elektrycznych między ścieżkami, co jest absolutnie krytyczne dla stabilności i funkcjonalności obwodu. Najczęściej jest to laminat szklano-epoksydowy (FR-4), ceniony za swoje dobre właściwości mechaniczne i elektryczne.

Na powierzchni lub wewnątrz warstwy dielektrycznej, niczym misterny labirynt, wije się miedź – główny przewodnik sygnałów. Grubość tej warstwy jest niezwykle istotna i waha się zazwyczaj od około 15 µm (mikrometrów) do ponad 100 µm. To właśnie ta grubość decyduje o maksymalnym obciążeniu prądowym, jakie płytka może wytrzymać bez przegrzewania się czy uszkodzenia.

Wyobraźmy sobie gęstą autostradę: im więcej pasów (grubsza miedź), tym więcej samochodów (prądu) może nią przejechać jednocześnie. W praktyce, dla większości zastosowań konsumenckich, takich jak smartfony, grubość miedzi rzadko przekracza 35 µm, natomiast w aplikacjach przemysłowych, gdzie płyną większe prądy (np. zasilacze impulsowe, falowniki), możemy spotkać warstwy miedziane o grubości 70 µm, a nawet 105 µm. Projektanci muszą więc doskonale znać wymaganą obciążalność prądową, aby dobrać odpowiednią grubość miedzi i nie stworzyć "wąskiego gardła" w swoim projekcie.

Zobacz także: Dlaczego pękają płytki na ścianie

Ponadto, płytki mogą być jedno-, dwu- lub wielowarstwowe, co jest niczym liczba pięter w budynku. Płytki jednowarstwowe są najprostsze i najtańsze w produkcji, z miedzianymi ścieżkami tylko po jednej stronie dielektryka. Płytki dwuwarstwowe posiadają miedź po obu stronach, zwiększając możliwości routingowe i pozwalając na bardziej złożone projekty.

Prawdziwa rewolucja następuje jednak przy płytkach wielowarstwowych. Są to konstrukcje składające się z wielu warstw dielektryka i miedzi, ułożonych naprzemiennie i sprasowanych w całość. Liczba warstw może wynosić od 4 do nawet 40 i więcej w zaawansowanych aplikacjach. Taka złożoność umożliwia tworzenie niesamowicie gęstych obwodów, niezbędnych w urządzeniach takich jak procesory, karty graficzne czy sprzęt telekomunikacyjny. W tym przypadku projektanci muszą wykazać się prawdziwą maestrią, precyzyjnie planując rozmieszczenie każdej warstwy, by sygnały nie zakłócały się nawzajem.

Dodatkowo, każda warstwa miedzi jest chroniona przez maskę lutowniczą, zazwyczaj w kolorze zielonym (choć dostępne są inne kolory, np. czerwony, niebieski, czarny, biały). Maska ta, niczym ochronna powłoka, zapobiega przypadkowym zwarciom podczas lutowania oraz chroni miedź przed korozją i uszkodzeniami mechanicznymi. Na maskę lutowniczą nakłada się często nadruk opisowy (soldermask), zazwyczaj w kolorze białym, służący do oznaczania komponentów, polaryzacji czy punktów testowych, co jest nieocenione podczas montażu i debugowania.

Zobacz także: Dlaczego Pękają Płytki Na Podłodze i Jak Im Zapobiec

Oprócz tych głównych warstw, w niektórych zastosowaniach możemy spotkać również warstwy ekranujące (plane layers) wykonane z miedzi, służące do poprawy integralności sygnału i redukcji zakłóceń elektromagnetycznych, oraz specjalne powłoki antykorozyjne (np. ENIG – Electroless Nickel Immersion Gold) na polach lutowniczych, które zapewniają lepszą lutowalność i trwałość.

Zatem, patrząc na płytkę PCB, nie widzimy tylko "zielonego plastiku", ale miniaturowe arcydzieło inżynierii, gdzie każda warstwa, od cienkich ścieżek miedzianych po izolujące dielektryki i ochronne powłoki, jest precyzyjnie dobrana i wykonana, aby zapewnić niezawodne działanie milionów urządzeń elektronicznych.

Zobacz także: Dlaczego Płytki Odpadają Ze Ściany - Najczęstsze Powody

Rodzaje Laminatów: FR-4, CEM, PTFE i Ich Właściwości

W sercu każdej płytki drukowanej leży materiał laminatu, stanowiący fundament, na którym budowana jest cała skomplikowana elektronika. Wybór odpowiedniego laminatu to nie tylko kwestia ceny, ale przede wszystkim właściwości, które decydują o tym, w jakim środowisku płytka będzie mogła działać efektywnie i niezawodnie. To jak budowanie domu – fundament musi być dopasowany do gruntu i obciążeń.

Najpopularniejszym laminatem, prawdziwym koniem roboczym branży PCB, jest FR-4 (Flame Retardant-4). To materiał szklano-epoksydowy, składający się z warstw włókien szklanych nasączonych żywicą epoksydową i sprasowanych pod wysokim ciśnieniem i temperaturą. FR-4 jest ceniony za doskonałe połączenie właściwości mechanicznych, elektrycznych i odporności na wysoką temperaturę, zazwyczaj do około 130°C, co sprawia, że jest wszechobecny w elektronice użytkowej, komputerach czy większości urządzeń przemysłowych.

Jednym z kluczowych parametrów laminatu FR-4 jest jego temperatura zeszklenia (Tg). Tg to temperatura, w której materiał traci swoją sztywność i staje się bardziej elastyczny, co może wpłynąć na stabilność wymiarową płytki. Typowe laminaty FR-4 mają Tg na poziomie około 130°C, jednak w zastosowaniach wymagających większej odporności na ciepło (np. w technologii bezołowiowego lutowania, gdzie temperatury są wyższe), stosuje się laminaty high-Tg, o temperaturze zeszklenia od 170°C do nawet 200°C. Cena laminatu high-Tg jest wyższa o 15-30% w porównaniu do standardowego FR-4, ale to inwestycja w niezawodność.

Zobacz także: Dlaczego Pękają Płytki Na Ogrzewaniu Podłogowym

W przypadku zastosowań, gdzie koszt jest kluczowy, a wymogi elektryczne mniej restrykcyjne, wchodzą na scenę laminaty CEM (Composite Epoxy Material). Wśród nich wyróżniamy CEM-1 i CEM-3. CEM-1 jest laminatem kompozytowym składającym się z rdzenia papierowego nasączonego żywicą epoksydową, z powierzchniami pokrytymi warstwą tkaniny szklanej FR-4. Jest to ekonomiczna alternatywa dla FR-4, ale ma gorsze właściwości mechaniczne i termiczne, z maksymalną temperaturą eksploatacji często poniżej 100°C. Zastosowanie? Proste piloty zdalnego sterowania, niektóre zabawki.

Z kolei CEM-3 jest bardziej zbliżony do FR-4 pod względem właściwości, ale zamiast pełnego laminatu szklano-epoksydowego, wykorzystuje warstwy włókien szklanych o krótszej długości. Dzięki temu jest bardziej ekonomiczny niż FR-4, a jednocześnie oferuje lepsze właściwości niż CEM-1, z temperaturą pracy zbliżoną do 110°C. Często używany jest w elektronice samochodowej czy oświetleniu LED, gdzie potrzebna jest rozsądna równowaga między wydajnością a kosztem.

Kiedy mówimy o aplikacjach wysokich częstotliwości, takich jak systemy radarowe, łączność 5G czy sprzęt satelitarny, FR-4 i CEM są po prostu niewystarczające. Tu na scenę wkracza PTFE (politetrafluoroetylen), znany również jako teflon, często wzmocniony włóknem szklanym. Laminaty szklano-teflonowe (PTFE) charakteryzują się niezwykle niskimi stratami dielektrycznymi i stałą dielektryczną stabilną w szerokim zakresie częstotliwości i temperatur. To materiały z najwyższej półki, których maksymalna temperatura eksploatacji może przekraczać 130°C, a w niektórych odmianach nawet 200°C.

PTFE jest znacznie droższy od FR-4 (często od 5 do 20 razy), co czyni go wyborem dla specjalistycznych, zaawansowanych zastosowań. Jest to materiał o innej filozofii projektowania; na przykład, dla mikrofalowych linii transmisyjnych z PTFE o grubości 0.5 mm, tolerancja wykonania może wynosić zaledwie ±0.02 mm, podczas gdy dla FR-4 byłoby to około ±0.05 mm. Ten przykład pokazuje, jak precyzja i zaawansowane właściwości materiału idą w parze z jego ceną i obszarem zastosowania.

Podsumowując, wybór rodzaju laminatu do płytki PCB jest decyzją strategiczną, która ma wpływ na wydajność, niezawodność i koszt końcowego produktu. Inżynierowie muszą precyzyjnie ocenić wymagania projektowe, takie jak częstotliwość sygnałów, obciążenie prądowe, warunki środowiskowe i budżet, aby dobrać optymalny materiał, który pozwoli zbudować solidne i trwałe rozwiązanie elektroniczne. To ciągłe balansowanie między perfekcją techniczną a realiami rynkowymi.

Grubość i Sztywność PCB a Materiał Wykonania

Wyobraźmy sobie inżyniera stojącego przed wyborem odpowiedniej płytki PCB – nie chodzi tu tylko o schemat połączeń, ale o fizyczną formę. Niczym dobry architekt, musi on dopasować budynek do jego funkcji. Podobnie, grubość i sztywność PCB to parametry, które mają fundamentalne znaczenie dla jej funkcjonalności, trwałości i zastosowań. Od elastycznych rozwiązań po pancerne płyty – wybór zależy od konkretnego przypadku, a przede wszystkim od materiału wykonania.

Płytki PCB można z grubsza podzielić na trzy kategorie pod względem grubości: grube, cienkie i typu folia. Płytki grube to te o przekroju powyżej 1,5 mm. Standardowo w elektronice użytkowej najczęściej spotykamy grubości 1.6 mm lub 2.4 mm, a w przemyśle nawet 3.2 mm czy 6.4 mm. Większa grubość przekłada się na większą sztywność mechaniczną, co jest kluczowe w urządzeniach narażonych na wibracje, uderzenia czy po prostu wymagających stabilnego montażu ciężkich komponentów, takich jak duże kondensatory czy transformatory. Wykonane zazwyczaj z FR-4, doskonale sprawdzają się jako platformy dla systemów zasilających czy dużych układów kontrolnych.

Przejdźmy do płytek cienkich, których grubość mieści się poniżej 0,5 mm. Tu już zaczynamy widzieć zwiastuny elastyczności. Typowe grubości to 0.4 mm, 0.3 mm, a nawet 0.2 mm. Takie płyty, nadal zazwyczaj bazujące na FR-4 lub CEM-3, ale o mniejszej gęstości włókien, pozwalają na upakowanie elektroniki w mniejszych przestrzeniach. Są lżejsze i mogą być lekko giętkie, co przydaje się w urządzeniach o ograniczonej przestrzeni, np. w smartwatchach, mniejszych modułach IoT czy kompaktowych kamerach. Wyzwaniem jest tutaj zwiększone ryzyko odkształceń podczas montażu, ale to coś, z czym dobrzy producenci są w stanie sobie poradzić.

I na koniec, wisienka na torcie – płytki typu folia, zwane potocznie "foliami" lub flex PCB. To już absolutnie cieniutkie rozwiązania, o grubościach poniżej 0,2 mm, często oscylujące w granicach 0.1 mm, a nawet 0.05 mm! Tu królują inne materiały izolacyjne niż sztywne laminaty. Najczęściej stosuje się tutaj poliamid (PI) lub poliester (PET) jako dielektryk. Poliamid jest znacznie droższy (często od 3 do 5 razy więcej niż FR-4 dla podobnej powierzchni), ale oferuje doskonałą elastyczność i odporność na wysokie temperatury, idealną do lutowania. Poliester jest tańszy, ale ma niższą odporność temperaturową, co ogranicza jego zastosowanie w procesach lutowniczych.

Zastosowania flex PCB to dziedziny, gdzie kluczowe są ruchome połączenia, oszczędność miejsca i nietypowe kształty. Pomyślcie o składanych smartfonach, kamerach cyfrowych z obrotowymi ekranami, czy medycznych implantach. W tych przypadkach, sztywne płytki po prostu nie miałyby racji bytu. Warto zaznaczyć, że pomimo swojej elastyczności, flex PCB są często bardzo trwałe – projektowane na tysiące cykli zginania. Na przykład, flex PCB w typowym smartfonie może wytrzymać ponad 200 000 zgięć bez utraty funkcjonalności.

Grubość płytki jest również nierozerwalnie związana z ilością warstw. W płytkach wielowarstwowych, każdy dodatkowy pakiet warstw dielektrycznych i miedzianych zwiększa całkowitą grubość. Standardowe płytki 4-warstwowe często mają 1.6 mm, ale 8-warstwowe mogą już mieć 2.4 mm lub więcej, co wpływa na ich sztywność i możliwości montażowe. Im więcej warstw, tym precyzyjniej musi być dobrany każdy komponent materiałowy i tym bardziej zaawansowana jest technologia produkcji.

Krótko mówiąc, grubość i sztywność PCB to parametry tak samo strategiczne jak układ komponentów. Są one determinowane przez cel, do którego płytka ma służyć, od solidnej platformy dla przemysłu, przez uniwersalne rozwiązania dla elektroniki użytkowej, aż po elastyczne układy zdolne do dopasowania się do niemożliwych kształtów. Dobry projektant to ten, który rozumie te zależności i wybiera nie tylko „dobre” materiały, ale „najlepsze” – te, które idealnie pasują do kontekstu.

Technologie Produkcji PCB i Zastosowanie Materiałów

Kiedy patrzymy na zaawansowaną elektronikę, płytki PCB wydają się produktem czysto masowej produkcji, niemal anonimowym. Ale za każdym działającym urządzeniem stoi szereg skomplikowanych technologii, które determinują, z czego wykonana jest płytka PCB, jak jest zbudowana i w jaki sposób będą na niej montowane komponenty. To fascynująca opowieść o precyzji, chemii i inżynierii, gdzie materiał jest kluczowy dla finalnej funkcjonalności.

Jednym z pierwszych kryteriów podziału, gdy myślimy o technologii produkcji, jest grubość warstwy miedzi. Jak wspomniano, waha się ona od około 15 µm do ponad 100 µm. Standardowa grubość 35 µm jest uniwersalna dla większości zastosowań. Płytki z cieńszą miedzią (np. 15-20 µm) stosuje się w układach wysokiej częstotliwości, gdzie sygnały podróżują po powierzchni przewodnika, a grubsza miedź generuje niepotrzebne pojemności. Z kolei w układach mocy, gdzie przez płytkę płyną prądy o natężeniu rzędu amperów (np. w zasilaczach 50A czy silnikach DC), stosuje się miedź o grubości 70 µm, 105 µm, a nawet 140 µm czy więcej, aby zminimalizować spadki napięcia i rozpraszanie ciepła.

Mamy też różne technologie montażu komponentów elektronicznych, które ściśle wiążą się ze sposobem produkcji i przygotowania płytki. Tradycyjną metodą jest THT (Through-Hole Technology), czyli technologia przewlekana. W tym przypadku, wyprowadzenia elementów elektronicznych (takich jak rezystory, kondensatory czy układy scalone w obudowach DIP) przewleka się przez nawiercone w płytce otwory, a następnie przylutowuje po drugiej stronie. Proces ten wymaga precyzyjnego wiercenia otworów i zastosowania laminatów, które dobrze znoszą wiercenie i lutowanie, czyli najczęściej FR-4. Płytki THT są zazwyczaj łatwiejsze w produkcji i naprawie, ale zajmują więcej miejsca i nie pozwalają na tak dużą miniaturyzację. Idealne dla prostych prototypów czy mniej gęstych obwodów.

Rewolucję w miniaturyzacji przyniosła technologia SMD (Surface Mount Device), czyli montażu powierzchniowego. W technice SMD, komponenty są znacznie mniejsze i przytwierdza się je bezpośrednio na specjalnych polach lutowniczych (padach) znajdujących się po tej samej stronie płytki. Nie ma tu potrzeby wiercenia otworów na każde wyprowadzenie, co pozwala na znacznie większe upakowanie elementów na mniejszej powierzchni i dwustronny montaż. W efekcie, płytki SMD mogą być do 60% mniejsze i lżejsze niż ich odpowiedniki THT, co jest kluczowe w smartfonach, laptopach i ogólnie urządzeniach mobilnych.

Materiał na płytkę do montażu SMD musi być precyzyjnie wykonany, aby zapewnić płaską powierzchnię dla idealnego kontaktu komponentów. Laminat FR-4 jest tutaj również dominującym materiałem, ale z bardzo rygorystycznymi tolerancjami planarności. Co ciekawe, procesy lutowania w SMD (reflow) wymagają od laminatu znacznie lepszej odporności na szok termiczny niż lutowanie ręczne w THT, dlatego laminaty o wyższym Tg są często preferowane, szczególnie w produkcji masowej.

Oprócz THT i SMD, istnieją również bardziej zaawansowane techniki, takie jak Embedded Component Technology (ECT), gdzie komponenty elektroniczne są „zatapiane” wewnątrz laminatu płytki. Pozwala to na jeszcze większą miniaturyzację, skrócenie ścieżek sygnałowych i poprawę parametrów elektrycznych, ale wymaga bardzo zaawansowanych procesów produkcji. W ECT, laminaty muszą być wyjątkowo stabilne i precyzyjne, a procesy laminacji kontrolowane z mikronową precyzją, co oczywiście wpływa na koszt i złożoność. Tutaj materiały specjalistyczne, często o ultra niskiej stałej dielektrycznej, są niezbędne.

Na koniec, trzeba wspomnieć o metodach formowania samych ścieżek. Najpopularniejsza jest fotolitografia z trawieniem chemicznym, gdzie na miedzianą warstwę nakłada się warstwę światłoczułą (rezyst), naświetla się ją przez maskę z projektem ścieżek, a następnie trawi nieosłoniętą miedź. To wymaga precyzyjnych parametrów chemicznych i optycznych, aby osiągnąć wysoką rozdzielczość i dokładność ścieżek – np. dla szerokości ścieżek rzędu 0.1 mm, tolerancja wykonania może wynosić zaledwie ±0.01 mm. Właściwości miedzi i rezystu mają tu kluczowe znaczenie.

Każdy z tych procesów i każda decyzja materiałowa, od grubości miedzi po rodzaj laminatu i technologię montażu, jest częścią złożonej układanki. To sprawia, że płytka PCB to nie tylko nośnik obwodu, ale zaawansowany produkt inżynieryjny, dostosowany do specyficznych potrzeb i środowisk, w których ma działać. Z czego wykonana jest płytka PCB, to pytanie, na które odpowiedź zależy od tego, co płytka ma robić i w jakiej cenie ma zostać wyprodukowana.

Najczęściej Zadawane Pytania o Płytki PCB

• Z czego wykonana jest płytka PCB?

  Płytka PCB wykonana jest z izolacyjnych materiałów, takich jak laminaty szklano-epoksydowe (FR-4), kompozytowe (CEM) czy teflonowe (PTFE), na których naniesione są przewodzące ścieżki z miedzi.

• Jakie są główne warstwy płytki PCB?

  Główne warstwy płytki PCB to warstwy dielektryczne (izolacyjne, np. FR-4) oraz warstwy miedziane (przewodzące sygnały). Dodatkowo występują maski lutownicze, nadruki opisowe oraz opcjonalnie warstwy ekranujące.

• Czym różnią się laminaty FR-4, CEM i PTFE?

  FR-4 to standardowy laminat szklano-epoksydowy o dobrych właściwościach ogólnych. CEM (np. CEM-1, CEM-3) to bardziej ekonomiczne laminaty kompozytowe. PTFE (teflon) to materiał wysokiej klasy o doskonałych właściwościach dielektrycznych dla zastosowań wysokoczęstotliwościowych, ale znacznie droższy.

• W jaki sposób grubość płytki PCB wpływa na jej zastosowanie?

  Grubość płytki PCB (grube, cienkie, typu folia) wpływa na jej sztywność, wytrzymałość mechaniczną i elastyczność. Grube płytki są sztywne i odporne na wibracje, cienkie i foliowe (flex PCB) pozwalają na miniaturyzację i elastyczność w zginaniu, dostosowując się do specyficznych kształtów urządzeń.

• Jakie są najpopularniejsze technologie montażu komponentów na płytkach PCB?

  Najpopularniejsze technologie montażu to THT (Through-Hole Technology), gdzie komponenty przewleka się przez otwory, oraz SMD (Surface Mount Device), gdzie komponenty są lutowane bezpośrednio na powierzchni płytki, co umożliwia większą miniaturyzację.
