Jak Używać Płytki Prototypowej 2025

Czy zastanawiałeś się kiedyś, jak przenieść pomysł na elektroniczne urządzenie z teorii do rzeczywistości, bez ryzyka uszkodzenia drogich komponentów? W świecie, gdzie innowacje pędzą na łeb na szyję, a czas to pieniądz, kluczem do sukcesu okazuje się płytka prototypowa. To właśnie ona pozwala na ekspresowe testowanie koncepcji, minimalizując straty i maksymalizując efektywność. Na czym polega jej fenomen? Umożliwia ona szybkie i wielokrotne łączenie elementów elektronicznych bez konieczności lutowania, co sprawia, że jest niezastąpiona w każdym laboratorium, czy to profesjonalnym, czy domowym. Pozwala na błyskawiczne budowanie prototypów urządzeń elektronicznych i wprowadzanie zmian, zanim przejdziemy do trwałego montażu.

• Budowa prototypów: krok po kroku na płytce stykowej
• Praktyczne zastosowanie płytki prototypowej w nauce elektroniki
• Częste błędy i porady dotyczące użytkowania płytki prototypowej
• Q&A - Płytka prototypowa jak używać

W kontekście wszechobecnej digitalizacji i rosnącej złożoności systemów elektronicznych, zdolność do szybkiego prototypowania staje się nie tyle luksusem, ile koniecznością. Poniższa tabela przedstawia porównanie różnych metod tworzenia obwodów elektronicznych, uwzględniając ich koszty, elastyczność i czasochłonność, co stanowi cenną perspektywę dla każdego, kto zastanawia się nad płytka prototypowa jak używać.

Analiza danych w tabeli wyraźnie pokazuje, że płytka stykowa to prawdziwy "złoty środek" dla początkujących elektroników i entuzjastów DIY. Nie tylko minimalizuje barierę wejścia pod względem kosztów, ale także otwiera drzwi do eksperymentowania bez obaw o trwałe uszkodzenia. Możemy budować obwody, modyfikować je w locie, a gdy coś nie działa, rozmontować i spróbować od nowa w kilka minut. To elastyczność, której żadna inna metoda nie jest w stanie zapewnić, co czyni ją niezastąpionym narzędziem w początkowej fazie każdego projektu elektronicznego.

Powyższy przegląd to tylko wierzchołek góry lodowej. Płytki stykowe, zwane też breadboardami, to znacznie więcej niż tylko kawałek plastiku z otworami. To cały ekosystem możliwości, który czeka, abyś go odkrył. Od prostych obwodów LED, po złożone systemy z mikrokontrolerami – płytka prototypowa jak używać nie jest już zagadką. Jest to narzędzie, które otwiera drzwi do świata elektroniki, czyniąc go dostępnym i ekscytującym dla każdego, kto tylko odważy się na pierwszy krok. Przed nami zgłębimy ten świat, odkrywając krok po kroku tajniki budowy prototypów, praktyczne zastosowania i pułapki, które czekają na nieuważnych.

Budowa prototypów: krok po kroku na płytce stykowej

Wiele osób zaczynających swoją przygodę z elektroniką często zadaje sobie pytanie: "od czego zacząć?". Odpowiedź jest prosta – od płytki stykowej. Zanim przystąpimy do lutowania, które jest procesem trwałym i wymaga pewnej precyzji, warto zbudować prototyp. Dlaczego? Bo to tani i szybki sposób na sprawdzenie, czy nasz pomysł w ogóle ma rację bytu. Możemy swobodnie wkładać i wyjmować elementy, zmieniać połączenia, a nawet całe podzespoły, bez obawy o zniszczenie układu czy niepotrzebne wydatki. Wyobraź sobie budowanie modelu z klocków, które możesz dowolnie przestawiać – płytka stykowa działa na podobnej zasadzie, tylko w skali mikro.

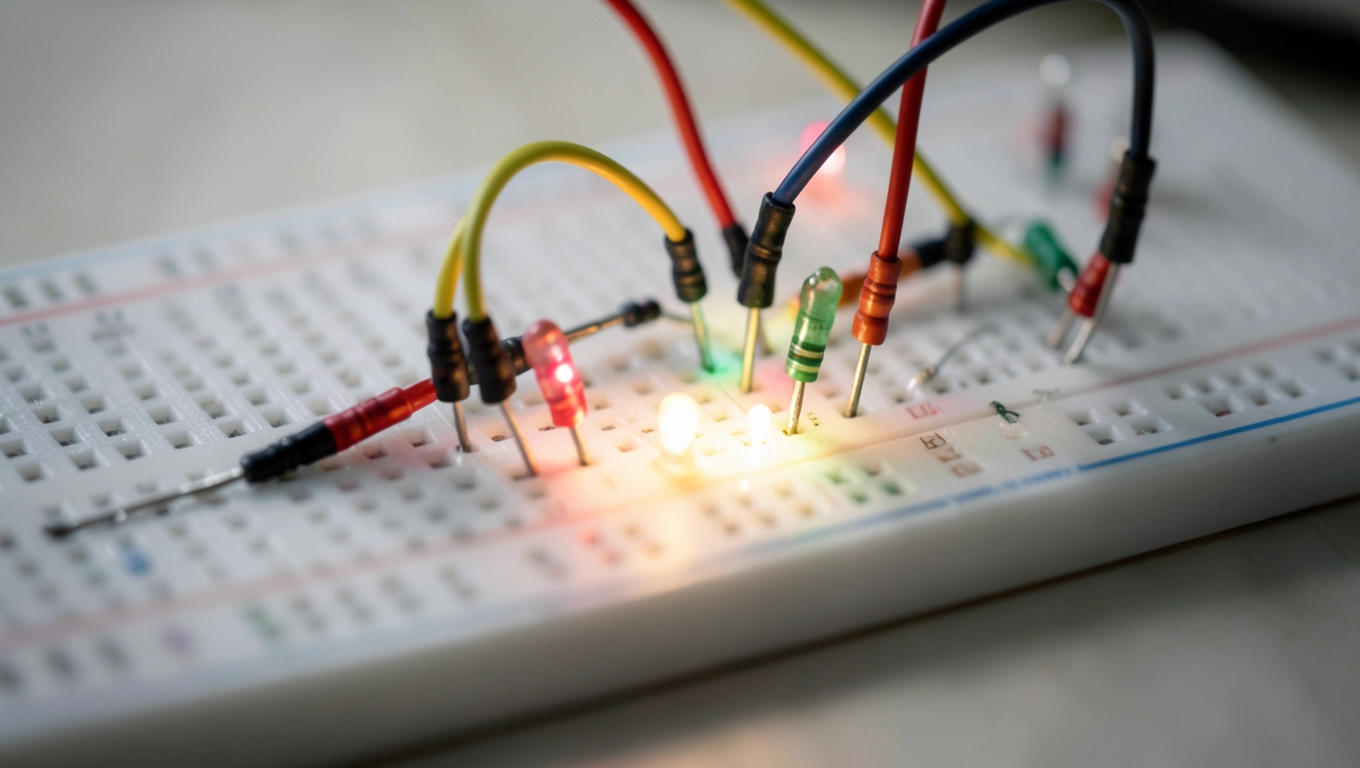

Zacznijmy od zrozumienia budowy. Płytka stykowa to zazwyczaj plastikowa obudowa, najczęściej w białym kolorze, wypełniona rzędami i kolumnami otworów. Otwory te są rozmieszczone co 0,1 cala, czyli 2,54 mm, co jest standardowym rozstawem wyprowadzeń większości komponentów elektronicznych, od rezystorów po układy scalone. Pod powierzchnią kryją się specjalne metalowe blaszki, które łączą ze sobą grupy otworów. Zazwyczaj poziome rzędy otworów są połączone elektrycznie wzdłuż płytki, tworząc "szyny zasilające" (plus i minus), a pionowe kolumny połączone są poprzecznie, stanowiąc punkty połączeń dla komponentów. Te blaszki, oddzielone plastikowymi ściankami, to właśnie to, co pozwala na bezlutowe połączenia.

Zazwyczaj po bokach płytki znajdują się dłuższe rzędy otworów, przeznaczone na zasilanie – jeden dla dodatniego bieguna (zaznaczony na czerwono lub "+"), drugi dla ujemnego (zaznaczony na niebiesko, czarno lub "-"). Ważne jest, aby zrozumieć, że te rzędy są zazwyczaj podzielone na środku płytki, co oznacza, że jeden koniec nie jest połączony z drugim. Pomiędzy tymi "szynami" zasilania znajduje się główny obszar roboczy, podzielony na dwie sekcje długim rowkiem. Ten rowek, nazywany często "kanałem", służy do umieszczania układów scalonych typu DIP (Dual In-line Package), tak aby ich nóżki nie były ze sobą zwarte. Każda pionowa kolumna otworów w głównej sekcji (po obu stronach rowka) jest ze sobą połączona. Kiedy więc włożysz nóżkę elementu w jeden otwór, każdy inny element włożony w ten sam pionowy rząd będzie z nim połączony.

A jak wkładać elementy do płytki? To dziecinnie proste. Wystarczy lekko rozgiąć nóżki komponentu, jeśli są zbyt blisko siebie, i delikatnie wcisnąć je w odpowiednie otwory. Jeśli używasz komponentów z cienkimi nóżkami, takich jak rezystory, diody, czy kondensatory, włożenie ich jest szybkie i bezproblemowe. W przypadku układów scalonych, należy zwrócić uwagę na orientację i włożyć je w rowek, tak aby ich nóżki były w oddzielnych pionowych rzędach. Ważne jest, aby nie wkładać elementów na siłę, ponieważ można łatwo zgiąć lub uszkodzić nóżki komponentu, a co gorsza, uszkodzić metalowe blaszki wewnątrz płytki, co skutkowałoby jej awarią. Do łączenia punktów w obwodzie używamy cienkich przewodów połączeniowych, zwanych często jumperami. Mają one zazwyczaj różne kolory, co pomaga w utrzymaniu porządku i identyfikacji ścieżek zasilania, masy czy sygnałów. Przykładem zastosowania może być prosty obwód zasilający diodę LED: podłączamy zasilanie do szyn, następnie rezystor w jednym pionowym rzędzie, diodę w kolejnym, pamiętając o biegunowości, a całość łączymy jumperami. Całość zajmuje dosłownie minutę.

Kiedy już zbudujesz swój pierwszy prototyp, możesz zacząć eksperymentować. Chcesz zmienić wartość rezystora? Po prostu wyciągnij stary i wciśnij nowy. Chcesz dodać kolejną diodę LED? Znajdź wolne otwory i podłącz ją. Możliwość szybkiego testowania i modyfikowania projektu to największa zaleta płytki stykowej. Pozwala ona na iteracyjne podejście do projektowania, co jest niezwykle ważne, szczególnie podczas nauki. Bez niej, każdy błąd oznaczałby konieczność odlutowania elementów i ponownego montażu, co byłoby nie tylko czasochłonne, ale i kosztowne. To prawdziwe błogosławieństwo dla każdego, kto ceni sobie szybkość i elastyczność w procesie twórczym. Możemy więc spokojnie powiedzieć, że płytka stykowa to Twój warsztat elektroniczny w miniaturze, gotowy do działania w każdej chwili.

Praktyczne zastosowanie płytki prototypowej w nauce elektroniki

Jeśli mówimy o nauce elektroniki, to płytka prototypowa jest niczym tablica do pisania dla początkującego artysty – jest miejscem, gdzie pierwsze pociągnięcia pędzlem (czy w tym przypadku, przewodem) są tworzone, a błędy łatwo poprawiane. To narzędzie, które przekształca abstrakcyjne schematy ideowe w namacalne, działające obwody. Ktoś kiedyś powiedział: „Najlepszy sposób na zrozumienie czegoś to zrobienie tego samemu”. I właśnie tutaj płytka stykowa wchodzi do gry, stając się nieodzownym elementem w edukacji elektronicznej na każdym poziomie.

Dzięki płytce stykowej, studenci i hobbyści mogą w praktyczny sposób zrozumieć podstawowe koncepcje, takie jak Prawo Ohma, dzielnik napięcia, działanie tranzystora czy charakterystykę diody. Zamiast tylko patrzeć na wykresy i wzory, można zbudować prosty obwód i naocznie obserwować, jak zmiany w jednym elemencie wpływają na zachowanie całego systemu. Weźmy na przykład podstawowy układ zasilający diodę LED: podłącz rezystor o jednej wartości, a dioda świeci słabo, zmień na inną wartość, a zobaczysz, jak intensywność świecenia się zmienia. Takie empiryczne doświadczenie jest nieporównywalne z suchą teorią, utrwalając wiedzę w sposób trwały i intuicyjny.

Co więcej, płytki stykowe są idealne do nauki programowania mikrokontrolerów, takich jak popularne Arduino czy ESP32. Możemy podłączyć mikrokontroler do płytki, podłączyć do niego różnego rodzaju sensory (np. czujniki temperatury, światła), wyświetlacze LCD czy silniki. Następnie piszemy kod, wgrywamy go na mikrokontroler i natychmiast widzimy, jak nasz program steruje podłączonymi komponentami. Nie wymaga to lutowania skomplikowanych układów na stałe – wszystko jest elastyczne i gotowe do modyfikacji. Ten dynamiczny proces uczenia się, gdzie teoria splata się z praktyką w czasie rzeczywistym, przyspiesza zrozumienie i pozwala na szybkie rozwiązywanie problemów.

Kolejną istotną zaletą jest możliwość wielokrotnego wykorzystania tych samych komponentów w różnych projektach. Kupując zestaw rezystorów, kondensatorów czy diod, nie jesteśmy skazani na jednorazowe użycie. Po zakończeniu jednego projektu, możemy rozebrać obwód i wykorzystać te same elementy do budowy czegoś zupełnie nowego. To ekonomiczne rozwiązanie, które znacząco obniża koszty nauki i eksperymentowania. Pomyśl o tym jak o pudełku z klockami Lego, które nigdy się nie wyczerpuje. Ponadto, płytka stykowa jest również miejscem do testowania i debugowania modułów elektronicznych. Zanim podłączymy dany moduł do finalnego projektu, możemy go szybko sprawdzić na płytce stykowej, upewniając się, że działa poprawnie i jest odpowiednio zasilany. W ten sposób unikamy niespodzianek i potencjalnych uszkodzeń w późniejszych etapach projektu. Praktyczne zastosowanie płytki prototypowej to nie tylko budowa, ale też intensywna, interaktywna nauka.

Wreszcie, użycie płytki prototypowej rozwija umiejętności rozwiązywania problemów i myślenia analitycznego. Kiedy obwód nie działa, jak powinien, użytkownik musi zdiagnozować przyczynę. Czy to źle podłączony przewód? Uszkodzony element? Błąd w projekcie? Płytka stykowa ułatwia proces debugowania, pozwalając na szybkie sprawdzenie poszczególnych połączeń i elementów. Jest to nieoceniona lekcja cierpliwości i dokładności, która owocuje w przyszłości, niezależnie od tego, czy zajmujesz się elektroniką profesjonalnie, czy traktujesz ją jako pasjonujące hobby. Z mojego doświadczenia, nic nie uczy lepiej niż popełnianie błędów i ich samodzielne naprawianie – a płytka stykowa jest do tego stworzona.

Częste błędy i porady dotyczące użytkowania płytki prototypowej

Mimo swojej prostoty i wszechstronności, użytkowanie płytki prototypowej nie jest pozbawione pułapek. Każdy, kto choć raz zbudował skomplikowany obwód na breadboardzie, wie, że droga od schematu do działającego prototypu bywa wyboista. Nawet drobne niedopatrzenia mogą prowadzić do godzin frustrującego debugowania lub, co gorsza, uszkodzenia komponentów. Przyjrzyjmy się najczęstszym błędom i sposobom, jak ich unikać, aby Twoje doświadczenia z elektroniką były jak najbardziej pozytywne.

Pierwszym i chyba najbardziej powszechnym błędem jest przypadkowe zwarcie. Czasami, gdy nóżki elementu są zbyt blisko siebie, mogą się przypadkowo zetknąć, powodując zwarcie w obwodzie. To samo dotyczy przewodów połączeniowych – jeden nieostrożny ruch ręką może doprowadzić do kontaktu z sąsiednią ścieżką. Skutkiem może być nieprawidłowe działanie obwodu, przegrzewanie się komponentów, a nawet ich spalenie. Aby tego uniknąć, zawsze należy wizualnie sprawdzić każde połączenie po włożeniu elementu. Upewnij się, że między nóżkami elementów, zwłaszcza tych wielo-wyprowadzeniowych, jest wystarczający odstęp. Używaj przewodów połączeniowych o odpowiedniej długości, unikając plątaniny, która sprzyja przypadkowym zwarciom. Warto inwestować w przewody z końcówkami męskimi i żeńskimi, co zwiększa elastyczność.

Innym często popełnianym błędem jest nieprawidłowe podłączenie zasilania. Polaryzacja ma kluczowe znaczenie w elektronice – podłączenie napięcia w odwrotną stronę (zamienienie plusa z minusem) może natychmiast zniszczyć czułe komponenty, takie jak diody LED, kondensatory elektrolityczne, a nawet układy scalone. Zawsze dokładnie sprawdzaj, które szyny zasilające są podłączone do dodatniego, a które do ujemnego bieguna. Często spotykane są płytki prototypowe, które mają linie zasilania rozdzielone na środku – pomylenie tego fragmentu może doprowadzić do niedostarczania prądu do połowy obwodu. Używanie czerwonych przewodów dla zasilania dodatniego (+) i czarnych lub niebieskich dla ujemnego (-) to dobra praktyka, która pomaga uniknąć pomyłek. Tak, to brzmi jak coś oczywistego, ale uwierz mi, w ferworze projektowania nawet najbardziej doświadczeni potrafią o tym zapomnieć!

Kolejny problem to złe dopasowanie średnicy nóżek komponentów do otworów w płytce. Nóżki zbyt grube mogą na stałe uszkodzić blaszki kontaktowe wewnątrz otworów, czyniąc je bezużytecznymi. Z kolei nóżki zbyt cienkie mogą nie zapewnić pewnego kontaktu elektrycznego, co prowadzi do sporadycznych problemów lub całkowitego braku działania obwodu. Z mojego doświadczenia, to często powoduje "magiczne" błędy, które pojawiają się i znikają. Pamiętaj, aby delikatnie wkładać komponenty i unikać używania zbyt dużych nóżek. Jeśli masz komponenty o grubszych nóżkach, lepszym rozwiązaniem może być wlutowanie ich w płytkę uniwersalną. Z drugiej strony, jeśli blaszki kontaktowe są zbyt luźne, możesz spróbować delikatnie ścisnąć je małym narzędziem (np. cieniutkim wkrętakiem), ale rób to z wyczuciem – są bardzo delikatne. Z czasem płytka zużywa się, blaszki tracą swoją elastyczność i przestają pewnie trzymać elementy. To normalny proces i znak, że pora na nową płytkę.

Ostatnim, ale równie ważnym aspektem, jest organizacja przewodów. Plątanina kabli na płytce stykowej nie tylko wygląda nieestetycznie, ale jest też głównym źródłem błędów i utrudnia debugowanie. Spróbuj układać przewody równolegle, używając przewodów o odpowiednich długościach, aby uniknąć zbędnych pętli. Stosowanie różnych kolorów przewodów do różnych funkcji (np. czerwony dla zasilania, czarny dla masy, zielony dla sygnałów) znacznie ułatwia nawigację po obwodzie. Pomyśl o tym jak o miejskim planie – uporządkowane ulice są znacznie łatwiejsze do zrozumienia niż chaotyczne, bezładne ścieżki. Taka "higiena" okablowania oszczędzi Ci wiele czasu i nerwów w przyszłości, pozwalając na szybkie zidentyfikowanie problemów i zrozumienie topologii obwodu. Warto również zwrócić uwagę, że samoprzylepna taśma dwustronna, znajdująca się od spodu płytki stykowej, jest przeznaczona do jednorazowego użytku. Jak mówi przysłowie: "ciężko odkleić przyklejoną płytkę!". Nie warto korzystać z tej opcji zbyt często lub przytwierdzić płytkę do uniwersalnej podstawki, która będzie zawsze pod ręką. Częste błędy i porady dotyczące użytkowania płytki prototypowej to wiedza, którą nabywamy z czasem, ale którą można przyspieszyć, ucząc się na cudzych doświadczeniach.

Poniżej przedstawiam wykres obrazujący orientacyjny rozkład popularności płytki stykowej w zależności od etapu zaawansowania projektu (faza prototypowania vs. faza produkcyjna), a także jej przystępności cenowej w porównaniu do innych metod, co jest kluczowe, gdy rozważamy, płytka prototypowa jak używać.

Q&A - Płytka prototypowa jak używać

P: Co to jest płytka prototypowa (breadboard) i do czego służy?

O: Płytka prototypowa, często nazywana breadboardem, to narzędzie pozwalające na szybkie i łatwe budowanie prototypów obwodów elektronicznych bez potrzeby lutowania. Składa się z otworów połączonych wewnętrznie metalowymi blaszkami, co umożliwia błyskawiczne łączenie i rozłączanie komponentów, testowanie układów i wprowadzanie modyfikacji.

P: Jakie są główne zalety używania płytki prototypowej?

O: Główne zalety to elastyczność (możliwość szybkiego zmieniania konfiguracji), oszczędność czasu (brak lutowania), niski koszt (komponenty mogą być wielokrotnie używane) oraz bezpieczeństwo (mniejsze ryzyko uszkodzenia komponentów dzięki możliwości szybkiej korekty błędów).

P: Jak prawidłowo wkładać elementy do płytki prototypowej?

O: Elementy należy wkładać delikatnie, upewniając się, że ich nóżki są odpowiednio rozgięte, aby pasowały do otworów. Ważne jest, aby nie wkładać ich na siłę, by nie uszkodzić wewnętrznych blaszek kontaktowych. Należy również zwrócić uwagę na orientację elementów (np. biegunowość diod, ukierunkowanie układów scalonych).

P: Jakie są najczęstsze błędy podczas korzystania z płytki prototypowej i jak ich unikać?

O: Do najczęstszych błędów należą zwarcia (z powodu zbyt blisko położonych przewodów lub nóżek), nieprawidłowe podłączenie zasilania (odwrotna polaryzacja), uszkodzenie blaszek (przez zbyt grube nóżki komponentów) oraz bałagan w okablowaniu. Unikać ich można poprzez staranne planowanie, wizualną kontrolę połączeń, używanie odpowiednich kolorów przewodów dla różnych linii (np. zasilanie) oraz organizację okablowania.

P: Czy płytka prototypowa nadaje się do wszystkich typów projektów elektronicznych?

O: Płytka prototypowa jest idealna do wstępnego prototypowania, nauki i małych, prostych obwodów. Nie nadaje się jednak do zastosowań wymagających wysokich częstotliwości, dużych prądów lub trwałości mechanicznej, ze względu na większe opory styków i niestabilność połączeń. W takich przypadkach preferowane są płytki drukowane (PCB).
