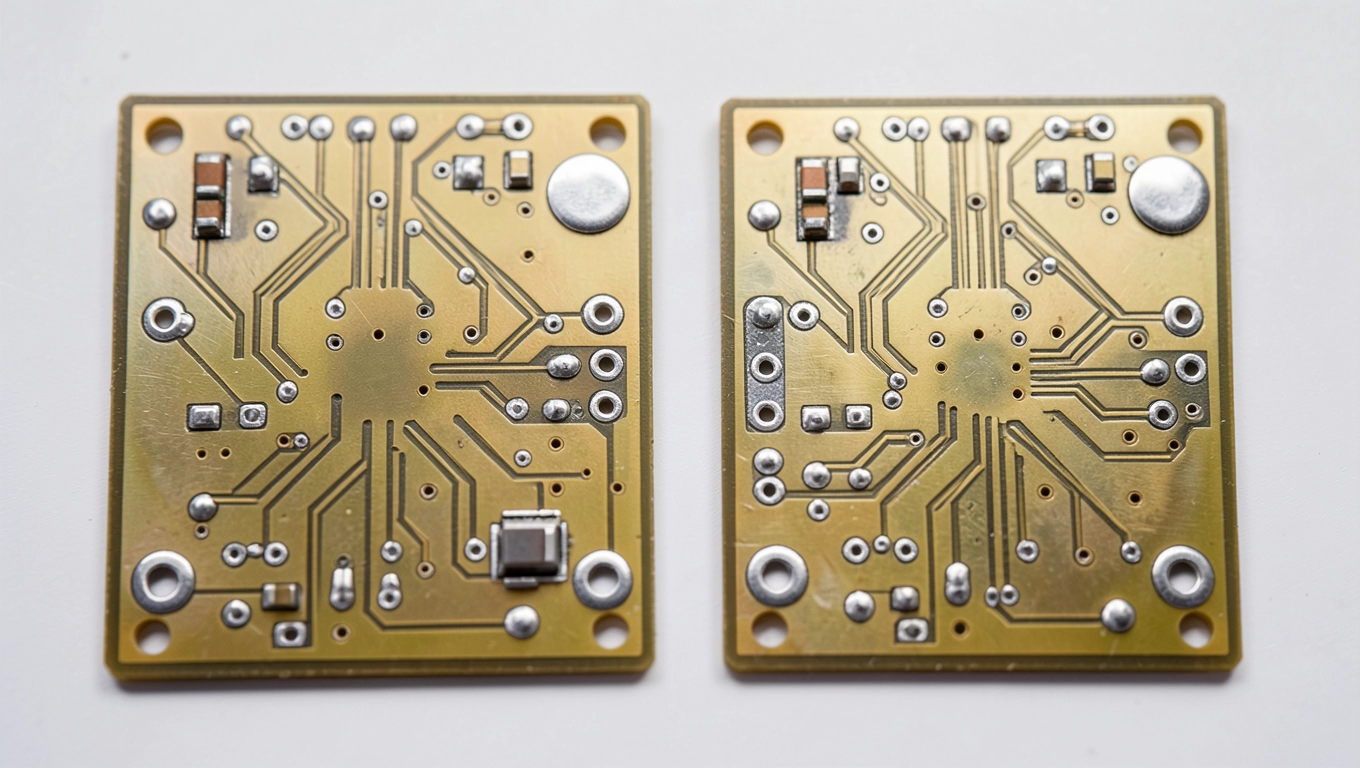

Płytki do nauki lutowania SMD dobry start za mniej niż 10 zł

Ten mikroskopijny rezystor na twoim biurku wygląda jak ziarenko piasku, a ty właśnie przekonałeś się, że współczesna elektronika nie ma zamiaru czekać, aż opanujesz płytki z otworami. THT odchodzi do lamusa - dziś liczy się SMD, a jedyną drogą do wprawy jest zestaw ćwiczeniowy za kilka złotych i kilka godzin cierpliwego powtarzania tego samego ruchu grotem. Dobrze, że trafiłeś tu przed pierwszą próbą, bo poniżej znajdziesz konkretne porównania modeli, technikę krok po kroku i listę narzędzi, dzięki którym pierwsze luty będą przypominać fabryczne, a nie kulki stopionego metalu.

• THT czy SMD - co lepiej wybrać na pierwszą płytkę do nauki lutowania
• Jakie narzędzia do płytek do nauki lutowania SMD wybrać na start
• Zestawy płytek do nauki lutowania SMD z Aliexpress - porównanie modeli
• Jak lutować SMD krok po kroku na płytce ćwiczeniowej
• Najczęstsze błędy przy pierwszych próbach lutowania SMD
• Kiedy warto kupić droższy zestaw albo stację hot air

THT czy SMD - co lepiej wybrać na pierwszą płytkę do nauki lutowania

Tradycyjne THT (przewlekane) uczyło pokolenia elektroników, ale jego czas minął. Nowoczesne urządzenia konsumenckie, przemysłowe i prototypy DIY opierają się na montażu powierzchniowym SMT, gdzie komponenty leżą bezpośrednio na padach, bez otworów. Dla osoby zaczynającej przygodę oznacza to dwie rzeczy: trzeba polubić pęsetę i mikroskopijną precyzję, ale za to pierwsze efekty przychodzą szybciej, bo do dyspozycji są gotowe płytki do nauki lutowania SMD z kompletem drobnych elementów.

Różnice między obydwoma technikami widać w każdym parametrze praktycznym. THT wymaga wiertarki, otworów, dłuższych nóżek i często większej ilości cyny - nauka trwa tygodnie, ale błędy łatwiej skorygować. SMD zmusza do pracy z grotem 0,8 mm i topnikiem w żelu lub płynie, za to pojedynczy rezystor 0603 zajmuje mniej miejsca niż główka od szpilki i kosztuje ułamek grosza w hurtowych ilościach.

Dla hobbysty sensownym kompromisem bywa montaż mieszany. SMD sprawdza się dla rezystorów, kondensatorów i układów scalonych, a THT dla złącz, kondensatorów elektrolitycznych i tranzystorów mocy. Taki podział odzwierciedla realne projekty publikowane w otwartych repozytoriach, więc umiejętność obu technik procentuje przy pierwszym poważniejszym prototypie.

Jeśli celem jest szybkie wejście w świat nowoczesnej elektroniki, wybór SMD na start jest logiczny. Nie dlatego, że THT jest gorsze, lecz dlatego, że podaż płytek do nauki lutowania SMD, tutoriali wideo i tanich komponentów rośnie z każdym rokiem. Łatwiej dziś kupić ćwiczebną płytkę z układem SOP16 niż znaleźć sensowny tutorial dla THT z nowoczesnymi przetwornikami.

Jakie narzędzia do płytek do nauki lutowania SMD wybrać na start

Stacja lutownicza stanowi fundament całego zestawu. Modele pracujące w standardzie 936 z zasilaczem 24 V i mocy 48 W utrzymują stabilną temperaturę grota nawet przy intensywnym grzaniu kolejnych padów. Tańsze odpowiedniki 110 V mają skoki temperatury rzędu 20°C, co przy SMD kończy się odpadnięciem padu od laminatu po kilku sekundach przegrzania.

Grot to drugie serce stanowiska. Stożkowy 0,8 mm (typ C1 lub BC1) nadaje się do większości elementów biernych i układów SOP z rozstawem nóżek 1,27 mm. Grot minifala 2-3 mm długości (typ D1 lub D4) sprawdza się przy scalakach SOP14 i SOP16, bo pozwala nabrać odrobinę cyny i przeciągnąć ją wzdłuż rzędu nóżek. Nie warto zaczynać od grotu 0,3 mm, choć wydaje się precyzyjniejszy, bo szybko oddaje za mało ciepła i powoduje zimne luty.

Cyna z topnikiem w środku (rdzeń RMA) o średnicy 0,5 mm stanowi absolutne minimum. Drut 1 mm nadaje się do THT i dużych padów, ale przy SMD grozi zalaniem sąsiednich wyprowadzeń. Stop Sn60Pb40 (60% cyny, 40% ołowiu) nadal najłatwiej się rozprowadza i ma niższą temperaturę topnienia (~183°C) niż popularne bezołowiowe SAC305 (~217°C), więc dla początkujących pozostaje najlepszym wyborem praktycznym, o ile pozwala na to wentylacja pomieszczenia.

Topnik osobno to nie luksus, lecz konieczność. Żel RF800 lub płyn RMA 223 nanoszony igłą strzykawki pozwala cynie rozlać się dokładnie tam, gdzie powinna, i wypiera tlenki z padów. Bez topnik w środku drutu pokrywa mniej niż połowę potrzebnej powierzchni, a luty wychodzą matowe i kruche.

Pęsety proste niemagnetyczne z końcówką 0,1-0,3 mm trzymają rezystor 0402 stabilniej niż palce, a wersje z ergonomicznym uchwytem zmniejszają zmęczenie dłoni. Modele magnetyczne przyciągają opiłki metalu, które potem wskakują w złą luty. Szkło powiększające z lampą LED 3× lub 5× ujawnia to, czego oko nie widzi przy 0402 - brak cyny na nóżce układu wygląda niewinnie, ale w świeżej produkcji oznacza awarię.

Mata ESD pozwala odprowadzić ładunki elektrostatyczne z ciała do uziemienia, chroniąc wrażliwe elementy CMOS. Filtr z węglem aktywnym do oparów topnika nie jest gadżetem: opary izopropanolu, kalafonii i aktywatorów działają drażniąco na drogi oddechowe, a przy kilku godzinach pracy tygodniowo kumulują się w płucach. Najtańsze rozwiązanie to pochłaniacz biurkowy z wentylatorem za 40-80 zł.

Zestawy płytek do nauki lutowania SMD z Aliexpress - porównanie modeli

Rynek płytek do nauki lutowania SMD zdominowały dwa typy produktów z Chin, oba w przedziale poniżej 10 zł. Pierwszy to SMT Component Welding Practice PCB, oferowany w wersji z komparatorem LM339 w obudowie SOP14, zestawem rezystorów 0603/0805/1206, diod prostowniczych i tranzystorów SOT-23. Cena oscyluje wokół 0,7-1,2 USD, czyli 3-5 zł z dostawą do paczkomatu.

Drugi zestaw, droższy i bardziej efektowny, to DIY Running Water Light Kit. Centralnie znajduje się licznik CD4017 w SOP16 oraz timer NE555 w SOP8, otoczone rezystorami 0402 i kondensatorami SMD. Po złożeniu płytka animuje efekt wody świetlnej z 10 diod LED, co daje natychmiastowy, namacalny dowód poprawnego montażu. Cena waha się od 1,8 do 2,5 USD, czyli 7-10 zł.

Dla pierwszego kontaktu z SMD sensowniej wybrać zestaw z LM339. Większe rezystory 0603 i 0805 łatwiej chwycić pęsetą, a obudowa SOP14 ma raster 1,27 mm, który toleruje lekkie niedokładności. Running Water Kit jest świetnym drugim krokiem, gdy pierwsze luty wychodzą czysto i chcesz spróbować czegoś mniejszego. Próba zaczynania od 0402 bez wcześniejszego treningu kończy się frustracją i zgubionymi elementami.

Warto zwrócić uwagę na wersje płytek z soldermaską koloru czarnego lub czerwonego - kontrastują z cyną i ułatwiają ocenę jakości lutu. Tania płytka z zieloną soldermaską bywa matowa i gorszej jakości, co przekłada się na nierówne pady i trudniejsze zwilżanie cyną. Niezależnie od wyboru, pierwszą czynnością po wyjęciu z pudełka powinno być sprawdzenie pod lupą, czy pady nie są pozarysowane i czy soldermaska nie zalała otworów (jeśli są).

Jak lutować SMD krok po kroku na płytce ćwiczeniowej

Zaczynasz od nałożenia kropli cyny na jeden z dwóch padów rezystora. Temperatura grotu powinna wynosić 275-300°C dla stopu Sn60Pb40, czyli o 90-115°C powyżej temperatury topnienia. Taki zapas pozwala na szybkie przekazanie ciepła bez długotrwałego grzania, które mogłoby uszkodzić pad. Grot dotyka pada na 1-2 sekundy, po czym podajesz cynę, która natychmiast rozpływa się w charakterystyczny stożek.

W drugim kroku pęsetą chwytasz element za środek, nie za nóżki. Pozycjonujesz go nad padami, lekko dociskasz grotem rozgrzanym do kropli i obserwujesz, jak element osiada. Mechanizm jest prosty: stopiony metal zwilża metalizowaną nóżkę rezystora i przytrzymuje ją siłami adhezji, więc po zdjęciu grotu element pozostaje dokładnie tam, gdzie go umieściłeś. Trwa to 3-4 sekundy.

Trzeci krok to lutowanie przeciwległego końca. Nakładasz grot na pad i nóżkę jednocześnie, podajesz cynę od strony przeciwnej do grotu - ta technika zwana „podawaniem od przeciwnej strony" sprawia, że cyna spływa pod nóżkę i zwilża całą powierzchnię kontaktu. Po 2 sekundach odsuwasz grot, lut powinien mieć kształt wulkanu: wklęsły profil, gładka powierzchnia, widoczna granica między cyną a nóżką.

Układy scalone wymagają metody „minifali" (drag soldering). Najpierw pokrywasz wszystkie nóżki topnikiem - obficie, bo to on odpowiada za rozprowadzanie cyny. Grot minifala nabiera niewielką ilość cyny i przeciągasz go wzdłuż rzędu nóżek, lekko dociskając. Mechanizm: cyna rozpuszcza się w kapilarnych szczelinach między nóżką a padem, a nadmiar jest zbierany przez grot dzięki napięciu powierzchniowemu. Powtórzenie dla każdej strony układu zajmuje 15-20 sekund.

Kluczowe jest czyszczenie grotu co 5-10 lutów. Miedź pokrywa się tlenkami, które działają jak izolator cieplny. Wystarczy szybkie przetarcie o wilgotną gąbkę lub mosiężną wiórkę, po czym grot znów oddaje ciepło sprawnie. Matowa cyna na grocie to sygnał, że temperatura jest za niska lub brakuje topnika - nie walcz grotem, dodaj topnik i podnieś temperaturę o 10°C.

Ostatnia kontrola odbywa się pod lupą. Szukasz trzech typów wad: zimnych lutów (matowa, ziarnista powierzchnia), mostków (cyna łącząca dwie nóżki) i braków cyny (wklęsły, nieregularny profil). Mostki usuwasz odsysaczem lub plecionką (wicking braid) - przykładasz plecionkę do mostu, dotykasz grotem i cyna wsiąka w plecionkę dzięki kapilarności. Zimne luty wymagają ponownego podgrzania z dodatkiem topnika.

Najczęstsze błędy przy pierwszych próbach lutowania SMD

Za mało topnika to grzech numer jeden. Cynie potrzebny jest aktywator chemiczny, by rozbić warstwę tlenków na padach i nóżkach. Bez niego cyna zbiera się w kulkę i nie rozpływa się. Objawem jest matowa, szara powierzchnia zamiast lśniącej, srebrzystej. Rozwiązanie: dodaj topnik, podgrzej ponownie, obserwuj jak cyna zmienia wygląd w ciągu sekundy.

Za dużo cyny kończy się mostkami między sąsiednimi nóżkami, szczególnie przy obudowach z rastrem 0,65 mm i mniejszym. Lepiej nałożyć mniej i dodać w razie potrzeby. Groty minifala mają tę przewagę nad stożkowymi, że oddają kontrolowaną ilość cyny. Jeśli mostki się pojawiają mimo to, warto zmniejszyć średnicę drutu z 0,5 mm na 0,3 mm.

Przegrzanie padów to cichy zabójca płytek. Laminat FR4 zaczyna tracić przyczepność metalizacji powyżej 320°C po 15 sekundach ciągłego grzania. Objaw: pad odpada razem z cyną, odsłaniając gołe włókno szklane. Jedynym ratunkiem jest przylutowanie przewodu do pozostałej części ścieżki, ale to komplikuje projekt. Profil temperaturowy 275-300°C i czas kontaktu poniżej 4 sekund na pad to bezpieczna granica.

Brak ustawienia elementu przed lutowaniem drugiej strony to częsty błąd pośpiechu. Po przylutowaniu jednego końca element można jeszcze korygować, ale po obu stronach już nie. Sekwencja powinna wyglądać tak: lutujesz jeden pad, sprawdzasz pozycję pod lupą, ewentualnie poprawiasz, dopiero wtedy lutujesz drugi koniec. Przy układach scalonych najpierw lutujesz jedną nóżkę narożną, korygujesz pozycję, potem nóżkę przeciwległą, dopiero na końcu resztę.

Brak wentylacji przy topnikach aktywnych powoduje bóle głowy, podrażnienie śluzówek i długoterminowo problemy z układem oddechowym. Klasyczna kalafonia (RMA) jest stosunkowo bezpieczna, ale nowoczesne topniki „no clean" zawierają silniejsze aktywatory. Włącz pochłaniacz albo otwórz okno. Przy wielogodzinnej pracy warto zaopatrzyć się w filtr z węglem aktywnym, który zatrzymuje opary organiczne.

Kiedy warto kupić droższy zestaw albo stację hot air

Stacja hot air (na gorące powietrze) przydaje się, gdy na horyzoncie pojawiają się obudowy 0201, QFN i BGA. Komponenty 0201 mają rozmiar 0,6 × 0,3 mm i nie da się ich lutować grotem bez ryzyka zniszczenia sąsiednich elementów. QFN (Quad Flat No-leads) i BGA (Ball Grid Array) nie mają wystających nóżek, więc jedyną metodą montażu jest podgrzanie od spodu pastą lutowniczą i strumieniem gorącego powietrza o kontrolowanym profilu temperaturowym.

Modele 8586 w przedziale 130-220 zł zaspokajają potrzeby hobbystów. Dysza 4-6 mm wystarcza dla obudów QFN do 5×5 mm, dysza 8-10 mm obsługuje BGA do 12×12 mm. Kluczowe są trzy parametry: stabilność temperatury (±5°C), regulacja przepływu powietrza (5-120 l/min) i możliwość ustawienia profilu rampy (150°C → 200°C → 240°C).

Pasta lutownicza Sn63Pb37 w strzykawce 10 g za 15-25 zł pozwala nakładać mikroskopijne ilości na pady QFN. Szablon stalowy (stencil) za 8-15 zł nakłada pastę równomiernie na wszystkie pady jednocześnie. Bez szablonu trudno uniknąć niedomontażu przy BGA, bo ręczne nakładanie 64 pastylek cyny na pady zajmuje godziny i prowadzi do błędów.

Mikroskop trinokularowy z kamerą USB za 300-600 zł zmienia sposób pracy przy QFN i BGA. Powiększenie 7×-45× pozwala zobaczyć pozycję komponentu z dokładnością do 0,1 mm. Tańsze soczewki powiększające na statywie (lupa 5× z ramieniem) wystarczają do 0402 i SOP, ale przy 0201 oczy są już zbyt słabym narzędziem.

Roadmapę rozwoju można ułożyć tak: zestaw ćwiczeniowy SMD za 3-10 zł (miesiąc 1-2), groty minifala i topnik (miesiąc 2), hot air 8586 (miesiąc 3-4), mikroskop i szablony (miesiąc 5-6), BGA i wielowarstwowe PCB (miesiąc 7+). Każdy etap zwiększa zakres projektów, które można realizować samodzielnie, od prostych animacji LED po reprogramowalne płytki z mikrokontrolerami w obudowach QFN.

Polskie sklepy oferują sensowny asortyment dla każdego z tych etapów. Botland, Kamami i TME sprzedają stacje 936, groty, topniki i pasty, choć ceny bywają wyższe niż na AliExpress o 20-40%. Za to dostawa trwa 1-2 dni zamiast 2-4 tygodni, a jakość komponentów jest zwykle lepiej zweryfikowana, co przy elementach 0402 ma znaczenie.

Ceny orientacyjne na rok 2025/2026. Przy zakupach na AliExpress dolicz 2-4 tygodnie dostawy, przy zakupach w polskich sklepach wysyłka zwykle następnego dnia roboczego.

⚠️ Oary z aktywnych topników działają drażniąco na drogi oddechowe. Włącz pochłaniacz lub zapewnij wentylację krzyżową pomieszczenia. Unikaj lutowania bezpośrednio nad twarzą.

Zacznij od zestawu za 3-5 zł, dojdź do hot air za 130 zł, a w ciągu pół roku będziesz lutował obudowy 0402 z pewnością siebie. Pierwsza godzina pracy z grotem 0,8 mm daje więcej niż tydzień czytania teorii.

Najprostsza ścieżka wejścia w SMD wygląda tak: zamawiasz zestaw SMT Component Welding Practice PCB za 3-5 zł, dorzucasz grot minifala i topnik, lutujesz dwadzieścia rezystorów 0603 wieczorem. Gdy efekt zaczyna cię zadowalać, przechodzisz do Running Water Kit z CD4017 i NE555, gdzie trenujesz 0402 oraz SOP16. Po kilku takich projektach masz wprawę, która pozwala myśleć o hot air i mikroskopie.

Nie warto inwestować w drogi sprzęt przed sprawdzeniem, czy SMD cię wciąga. Stacja za 80 zł z grotem stożkowym 0,8 mm wystarcza do pierwszych pięciu-dziesięciu płytek. Dopiero gdy poczujesz, że chcesz więcej, kupujesz grot minifala, a potem stację 936 za 150-250 zł. Taki progres oszczędza budżet i eliminuje ryzyko, że drogi sprzęt pokryje się kurzem po dwóch tygodniach.

Płytki do nauki lutowania SMD to najtańsze i najszybsze narzędzie nauki współczesnej elektroniki. W przeciwieństwie do kursów i książek dają natychmiastowy feedback: widać, czy lut jest błyszczący i wklęsły, czy matowy i wypukły. Ta pętla informacji zwrotnej powtarzana dziesiątki razy w ciągu wieczoru buduje pamięć mięśniową, której żaden tutorial wideo nie zastąpi.

Dziel się swoimi wynikami w komentarzach pod artykułem - zdjęcie pierwszej płytki z czystymi lutami warte jest więcej niż tysiąc słów opisu.

Źródła danych: karty katalogowe LM339 (Texas Instruments), CD4017 (ON Semiconductor), NE555 (Texas Instruments), specyfikacje IPC-A-610 dotyczące akceptowalnych połączeń lutowniczych, normy IPC J-STD-004 dla topników, profile temperaturowe IPC-7530 dla montażu SMT, ceny katalogowe Botland, Kamami i TME na rok 2025, średnie ceny AliExpress dla zestawów ćwiczebnych (aliexpress.com).
