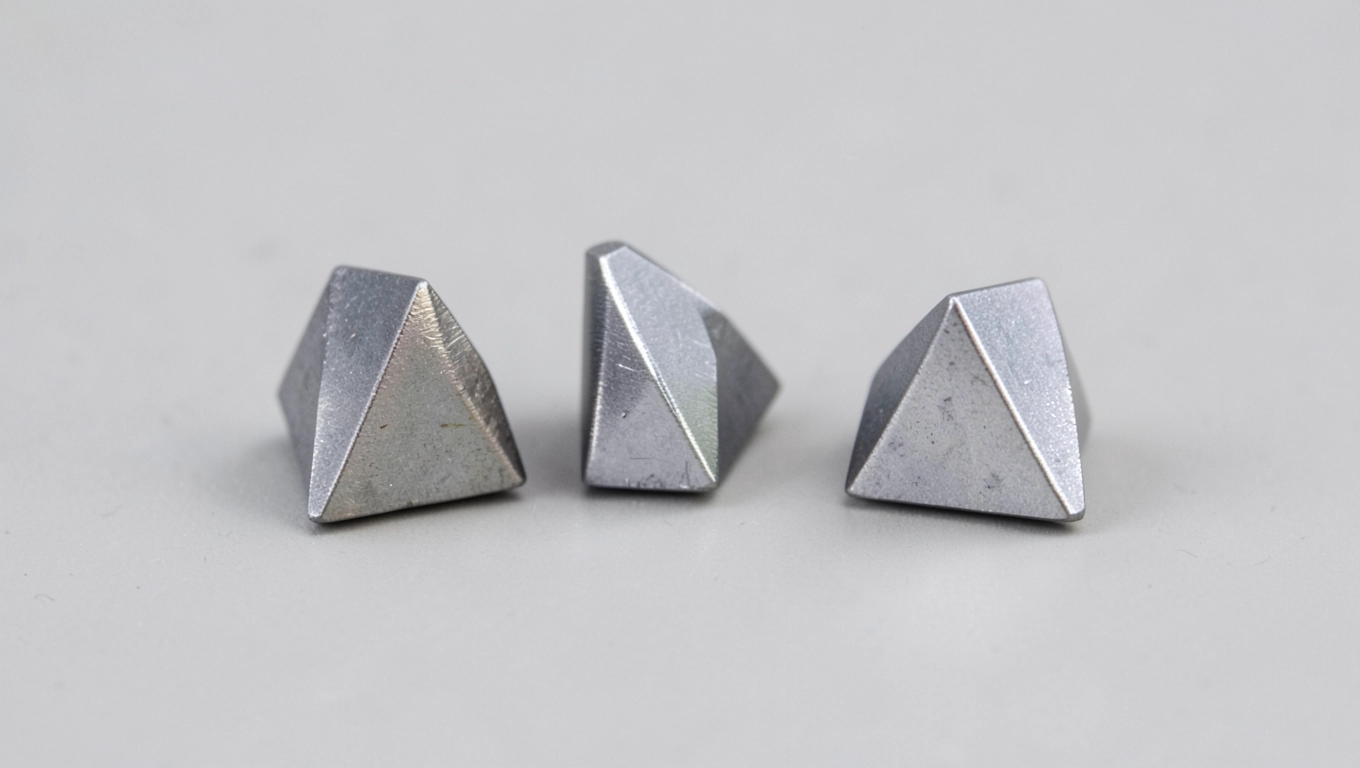

Płytki do noży tokarskich PAFANA – dobierz, zamów, tnij pewnie
Wybór płytek do noży tokarskich potrafi spędzać sen z powiek nawet doświadczonym technologom, bo jeden drobny błąd w oznaczeniu oznacza przestój, złom i zmarnowaną zmianę. Płytki do noży tokarskich PAFANA to temat, w którym krzyżują się normy ISO, fizyka skrawania i realia polskiego warsztatu, więc same indeksy katalogowe niewiele tu dają bez kontekstu. Poniżej znajdziesz konkretną mapę wiedzy: od klasyfikacji kształtów, przez dobór gatunku węglika, aż po parametry skrawania dla stali, stali nierdzewnej i żeliwa, które faktycznie działają przy maszynie.

- Rodzaje płytek tokarskich PAFANA i ich zastosowanie
- Jak dobrać płytkę PAFANA do materiału i operacji
- Parametry skrawania i gatunki węglika w płytkach PAFANA
Rodzaje płytek tokarskich PAFANA i ich zastosowanie
Płytki wieloostrzowe, nazywane też wymiennymi, mają jedną zasadniczą przewagę nad nożami monolitycznymi: po stępieniu się jednej krawędzi obracasz płytkę i pracujesz dalej. W typowej płytce rombowej CNMG masz do ośmiu użytecznych narożników, w okrągłej RCMX nawet dwanaście, a w trójkątnej TNMG sześć. To właśnie ta wielokrotność sprawia, że koszt jednej krawędzi tnącej spada drastycznie, a operator przy maszynie nie musi za każdym razem wzywać narzędziowca.
System oznaczeń opiera się na normie ISO 1832, która jednoznacznie koduje kształt, tolerancję, typ rowka mocującego, wielkość, grubość i promień naroża. Dlatego litera C, D, S, T, V, W czy R na początku symbolu nie jest przypadkowa, tylko mówi o geometrii w planie: C to romboid 80°, D romboid 55°, S kwadrat, T trójkąt, V romboid 35°, W sześciokąt, a R okrąg. Każdy z tych kształtów ma swoje optimum kątów natarcia, co przekłada się bezpośrednio na siły skrawania i stabilność.
Znacznie mówi też o tolerancji wymiarowej i typie rowka, czyli sposobie mocowania w oprawce. Rowek C (otwarty od góry) pozwala na szybką wymianę, ale ogranicza powtarzalność pozycjonowania. Rowek P (otwarty z jednej strony, z otworem) daje lepsze centrowanie, a rowek M (otwarty z obu stron, z otworem) łączy szybkość wymiany z powtarzalnością ustawienia. W praktyce warsztatowej właśnie dlatego system mocowania PAFANA-D zyskał popularność: zapewnia identyczne położenie ostrza po każdym obrocie płytki.
| Cecha | Płytka ujemna (negatywna) | Płytka dodatnia (pozytywna) | |
|---|---|---|---|
| Kąt natarcia | -6° do -12° (często -7°) | +6° do +12° (czysto +7°) | |
| Kształt typowy | CNMG, DNMG, SNMG, TNMG (otwór w środku) | CCMT, DCMT, TCMT, VBMT (otwór w środku, cieńsze) | |
| Wytrzymałość krawędzi | Wysoka, lepsza przy przerywanym skrawaniu | Niższa, wrażliwa na udary | |
| Siły skrawania | Wyższe, większy pobór mocy wrzeciona | Niższe, mniejsze odkształcenie detalu | |
| Typowa operacja | Zdzieranie, obróbka żeliwa, stali nierdzewnej, praca z chropowatością | Wykańczanie, cienkie wałki, materiały dające długie wióry | |
| Mocowanie | Zwykle system M (otwór + rowek dwustronny) | Zwykle system C lub P (klamra, śruba) | |
| Kiedy NIE stosować | Gdy maszyna ma zbyt mało mocy lub detal wymaga minimalnych sił | Przy twardych materiałach skrawanych z dużą głębokością i twardychudarach |
Podział na płytki ujemne i dodatnie to nie marketing, tylko twarda fizyka. Ujemna geometria wzmacnia krawędź tnącą dzięki większemu kątowi podcięcia pod płytką, ale jednocześnie zwiększa składową promieniową siły skrawania, co na cienkim wale potrafi wywołać bicie. Dodatnia geometria odwrotnie: tnie lżej, daje niższą chropowatość, ale każdy mikro-udar skraca żywotność ostrza. Dlatego technolog PAFANA przy doborze zawsze patrzy na sztywność układu: maszyna, uchwyt, detal.
Łamacze wióra to osobna warstwa decyzyjna, bez której sama płytka nie zadziała. Symbol łamacza (SS, SSP, SDS, STK, SW1, FN-AP, FN-AL) określa szerokość i kształt kieszeni, która wygina wiór i łamie go na krótkie elementy. Łamacz SS daje wiór wąski i długi, dobry do stali niskowęglowej przy wykańczaniu. Łamacz FM natomiast formuje wiór szeroki i krótki, idealny przy zdzieraniu stali nierdzewnej, gdzie długie wióry owinęłyby się wokół detalu i zatrzymały obrabiarkę.
| Łamacz wióra | Typowa operacja | Materiał obrabiany | Charakter wióra |
|---|---|---|---|
| SS | Wykańczanie, niskie posuwy | Stal konstrukcyjna, niskowęglowa | Wąski, długi, łamany co kilka mm |
| SSP | Wykańczanie ze stabilnym posuwem | Stal, żeliwo szare | Nieco szerszy niż SS, lepsza kontrola |
| SDS | Zdzieranie średnie | Stal nierdzewna, stale hartowane do 32 HRC | Szeroki, średnio krótki |
| STK | Zdzieranie mocne, duże ap | Stal, stal nierdzewna | Krótki, stabilny, niskie siły |
| SW1 | Zdzieranie przy wysokim posuwie | Stal niskowęglowa, żeliwo sferoidalne | Krótki, segmentowy |
| FN-AP | Wykańczanie aluminium | Aluminium, stopy lekkie | Bardzo szeroki, polerowana kieszeń |
| FN-AL | Zdzieranie aluminium | Aluminium, stopy metali nieżelaznych | Szeroki, agresywny profil |
Poza toczeniem zewnętrznym i wewnętrznym płytki PAFANA obejmują kilka wyspecjalizowanych rodzin. Do wiercenia służy linia SOLT z rowkiem spiralnym, który odprowadza wiór z dna otworu. Wytaczanie precyzyjne obsługują płytki XPNT i XPET z otworem chłodzącym, kierującym ciecz dokładnie na krawędź tnącą. Przecinanie prętów i rur to domena płytek LFMX o wąskim profilu i obustronnych krawędziach. Rowkowanie zewnętrzne i wewnętrzne realizują płytki PTN, PTR i PTL, zaprojektowane pod konkretne szerokości rowka (np. DIN 471 dla pierścieni osadczych zewnętrznych i DIN 472 dla wewnętrznych). Gwintowanie zamyka ofertę płytkami o oznaczeniu IC od 1/4" do 5/8", w wersjach pełnego profilu 60° i 55°.
Ujemna geometria
Sprawdza się przy zdzieraniu stali, toczeniu żeliwa i pracy z chropowatością na sztywnym układzie. Wymaga większej mocy wrzeciona i mocnego mocowania, ale daje ostrze odporne na wykruszenia. Nie wybieraj jej do cienkich wałków, które odkształcają się pod wpływem składowej promieniowej siły.
Dodatnia geometria
Króluje przy wykańczaniu, aluminium, cienkich detalach i automatach wielowrzecionowych. Niskie siły skrawania oznaczają mniejsze odkształcenie termiczne i lepszą tolerancję. Unikaj jej przy twardych materiałach skrawanych z dużym ap, bo krawędź szybko się wykruszy.
Jak dobrać płytkę PAFANA do materiału i operacji
Dobór płytki warto traktować jak schemat blokowy, a nie zgadywankę z katalogu. Każdy etap eliminuje część opcji, więc po przejściu sześciu kroków zostaje kilka konkretnych indeksów, a nie kilkaset. Poniższa checklista jest wynikiem wieloletniej praktyki warsztatowej i obowiązuje niezależnie od tego, czy toczenie odbywa się na centrum obróbkowym CNC, czy na klasycznym tokarce uniwersalnej.
Krok 1: Ustal materiał i jego stan. Czy obrabiasz stal konstrukcyjną (np. C45, 40H), stal nierdzewną (1.4301, 1.4404), żeliwo szare (GG25), żeliwo sferoidalne (GGG40), aluminium (6082, 7075), czy stal hartowaną do 55 HRC? To rozstrzyga, czy sięgasz po węglik spiekany niepowlekany, powlekany CVD/PVD, czy zupełnie inną rodzinę narzędzi: PKD (polikrystaliczny diament) dla aluminium z wysoką zawartością krzemu lub CBN (azotek boru) dla stali hartowanej.
Uwaga: Nie mieszaj logiki doboru dla stali i dla aluminium. Płytka węglikowa świetna dla stali C45 z powłoką CVD zupełnie nie sprawdzi się przy PA6 czy twardym aluminium z 12% Si, bo krzem ściera węglik jak papier ścierny. Przy aluminium i jego stopach używaj PKD lub węglika z polerowaną krawędzią i łamaczem FN-AL/FN-AP.
Krok 2: Określ operację. Toczenie zdzierne, wykańczające, przerywane, gwintowanie, rowkowanie, wiercenie, wytaczanie, każda z tych operacji wymaga innej geometrii. Toczenie przerywane (np. wałek z rowkami na wpust) wymaga płytki z utwardzoną krawędzią i rowkiem M, najlepiej w gatunku z powłoką Al2O3, która amortyzuje udary termiczne. Gwintowanie wymusza płytki z profilem częściowym lub pełnym, oznaczone literą "T" w kodzie.
Krok 3: Wybierz kształt płytki. Trójkąt (T) daje trzy krawędzie i ostrą geometrię, ale niską wytrzymałość narożnika. Kwadrat (S) to kompromis między liczbą krawędzi a wytrzymałością. Romb 80° (C) łączy dobry kąt natarcia z dostępnością dla narzędzia. Romb 55° (D) się sprawdza przy profilowaniu i toczeniu kopiowym, bo ostrze wchodzi pod mniejszym kątem. Okrąg (R) ma najwięcej krawędzi i najwyższą wytrzymałość, ale odwzorowuje najsłabszą chropowatość powierzchni.
Krok 4: Dobierz łamacz wióra. Jeśli obrabiasz stal niskowęglową i chcesz gładkiej powierzchni, wybierz SS. Gdy materiał daje wiór ciągliwy (stal nierdzewna 1.4404), sięgnij po FM lub STK. Aluminium zawsze wymaga polerowanego łamacza (FN-AL lub FN-AP), bo inaczej wiór przykleja się do krawędzi i tworzy narost, który psuje tolerancję.
Krok 5: Wybierz gatunek węglika. PAFANA oferuje kilka rodzin gatunków, oznaczanych literowo-cyfrowo (np. GC4015, GC4225, GC3215). Każdy z nich to inna kompozycja węglika (WC-Co) i powłoki (TiN, TiCN, Al2O3, TiAlN). Gatunek to nie kosmetyka, bo warstwa Al2O3 odprowadza ciepło w głąb wióra, a TiN zmniejsza tarcie na powierzchni natarcia. Dobranie złego gatunku to najczęstsza przyczyna przedwczesnego zużycia.
Krok 6: Ustaw parametry skrawania. Prędkość skrawania Vc (m/min), posuw f (mm/obr) i głębokość ap (mm) muszą być spójne z materiałem, gatunkiem i łamaczem. Poniższa tabela daje wartości wyjściowe dla trzech najczęściej obrabianych grup materiałów przy użyciu gatunków PAFANA.
| Materiał obrabiany | Gatunek PAFANA | Vc [m/min] | f [mm/obr] | ap [mm] |
|---|---|---|---|---|
| Stal konstrukcyjna C45 | GC4015 (CVD) | 180-260 | 0,20-0,45 | 1,5-4,0 |
| Stal nierdzewna 1.4301 | GC4225 (PVD TiAlN) | 120-180 | 0,15-0,30 | 1,0-3,0 |
| Żeliwo szare GG25 | GC3215 (CVD) | 150-220 | 0,20-0,40 | 1,5-4,0 |
| Aluminium 6082 | GC15 (niepowlekany) lub PKD | 300-800 | 0,10-0,40 | 0,5-3,0 |
| Stal hartowana 55 HRC | CBN | 80-150 | 0,05-0,20 | 0,2-1,0 |
Porada: Przy stali nierdzewnej obniż Vc o 15-20% względem stali konstrukcyjnej. Austenityczna struktura ma niską przewodność cieplną, więc ciepło zamiast odpływać z wiórem koncentruje się na krawędzi tnącej. Powłoka TiAlN (PVD) wytrzymuje wyższą temperaturę niż klasyczne TiN/CVD, dlatego dla nierdzewki wybieraj właśnie ją.
Praktyczny przykład: toczenie wałka ze stali C45 na średnicę 60 mm, zdzieranie z 70 mm do 62 mm. Płytka CNMG120408 (ujemna, romboid 80°) w gatunku GC4015 z łamaczem FM. Parametry: Vc 220 m/min, f 0,30 mm/obr, ap 2,5 mm. Przy tych wartościach jedna krawędź wytrzymuje około 15-20 minut skrawania ciągłego, a koszt jednej krawędzi wynosi ułamek ceny całej płytki, bo płytka ma ich osiem.
Gwintowanie M20x1,5 na stali C45 wymaga płytki gwintowej o IC 1/2", profil pełny 60°, oznaczenie 16ER1.5ISO. Gatunek GC4225, Vc 80-120 m/min, posuw zsynchronizowany z podziałką (tu 1,5 mm/obr). Przy tym zabiegu liczy się sztywność mocowania, bo najmniejsze bicie osi wrzeciona powoduje łuszczenie profilu i natychmiastowe przekroczenie tolerancji.
Rowkowanie pod pierścień osadczy DIN 471 o średnicy 30 mm to z kolei klasyczne zastosowanie płytki PTN R150 (szerokość 1,5 mm). Gatunek GC3215, Vc 140 m/min, f 0,08 mm/obr. Rowkowanie wewnętrzne pod DIN 472 wymaga płytki PTR z chłodzeniem wewnętrznym, bo ciecz musi dotrzeć do krawędzi tnącej na dnie otworu.
Parametry skrawania i gatunki węglika w płytkach PAFANA
Gatunek węglika spiekanego to węglik wolframu (WC) z kobaltowym spoiwem (Co), ewentualnie z dodatkami TiC, TaC, NbC, opcjonalnie pokryty powłoką. Procentowa zawartość kobaltu decyduje o twardości i udarności: 6-9% Co daje twardość, ale kruchość, 10-15% Co daje wytrzymałość, ale niższą odporność na ścieranie. Dlatego gatunki PAFANA oznaczone literą "H" są twardsze (do żeliwa), a te oznaczone literą "S" bardziej wytrzymałe (do stali hartowanej i nierdzewnej).
Powłoki CVD (Chemical Vapor Deposition) osadzają się w temperaturze 900-1000°C i dają warstwy TiCN, Al2O3 o grubości 5-15 µm. Są idealne do skrawania z dużym ap i wysoką Vc, bo dobrze odprowadzają ciepło. Minus: powłoka CVD ma resztką warstwę (eta-phase) na granicy z węglikiem, która przy skrawaniu przerywanym może się łuszczyć. Powłoki PVD (Physical Vapor Deposition) rosną w 400-500°C, są cieńsze (2-5 µm), ale bardziej gładkie i odporne na wykruszenia. Dlatego PAFANA stosuje PVD dla gatunków przeznaczonych do stali nierdzewnej i obróbki przerywanej.
| Gatunek PAFANA | Typ powłoki | Zakres Vc dla stali C45 [m/min] | Zakres Vc dla stali nierdzewnej [m/min] | Zakres Vc dla żeliwa [m/min] | Główne zastosowanie |
|---|---|---|---|---|---|
| GC4015 | CVD (TiCN + Al2O3) | 200-280 | 150-200 | 180-250 | Zdzieranie stali, praca ciągła |
| GC4025 | CVD (TiCN + Al2O3) | 160-240 | 120-170 | 140-200 | Zdzieranie ogólne, uniwersalny |
| GC4225 | PVD (TiAlN) | 140-220 | 100-180 | 130-180 | Stal nierdzewna, praca zudarowa |
| GC3215 | CVD (TiCN + Al2O3) | 150-220 | 120-160 | 150-220 | Żeliwo szare i sferoidalne |
| GC15 | Niepowlekany | 80-150 | 70-130 | 100-150 | Aluminium, metale nieżelazne |
| GC1105 | PVD (TiN) | 180-260 | 140-190 | 160-220 | Wykańczanie stali, niskie siły |
Zużycie płytki ma cztery klasyczne postacie: ścieranie skrzydła (flank wear), krater na powierzchni natarcia (crater wear), wykruszenie krawędzi (chipping) i nagłe zniszczenie (fracture). Ścieranie skrzydła postępuje równomiernie i daje się przewidzieć, więc wystarczy monitorować VB (szerokość śladu) i wymieniać płytkę po przekroczeniu wartości krytycznej (zwykle VBmax = 0,3 mm dla wykańczania, 0,5 mm dla zdzierania). Krater sygnalizuje za wysoką Vc lub za niskie chłodzenie. Wykruszenie to skutek udarów, wibracji albo zbyt twardego gatunku na dany materiał. Złamanie zaś zwykle oznacza katastrofalny błąd w parametrach lub mocowaniu.
Porada: Przy każdej zmianie materiału obrabianego, średnicy detalu lub głębokości skrawania skróć Vc o 10-15% na pierwszych pięć minut, a potem stopniowo podnoś. To tańsze niż wymiana stępionej płytki lub, co gorsza, łamanie nośnika. Warsztat, który szanuje czas operatora, zawsze zaczyna od konserwatywnych parametrów i optymalizuje w górę.
Chłodzenie to osobny temat, którego nie da się pominąć. Płytki z wewnętrznym kanałem chłodzącym (oznaczenie -M, np. CNMG120408-M) kierują strumień cieczy dokładnie na krawędź tnącą, obniżając temperaturę o 100-200°C w strefie skrawania. Efekt: żywotność rośnie o 30-50%, a chropowatość powierzchni spada. Przy obróbce bez chłodzenia (sucha) koniecznie obniż Vc o 20-30% i sięgnij po gatunek z powłoką odporną na wysoką temperaturę, np. TiAlN.
Mocowanie płytki w oprawce PAFANA-D opiera się na płytce oporowej (shim) i śrubie mocującej. Płytka oporowa to element, który wyrównuje położenie płytki wymiennej względem bazy oprawki i amortyguje mikrowibracje. Gdy płytka oporowa się zużyje (zwykle po kilkudziesięciu wymianach ostrza), powtarzalność pozycjonowania spada, a detal zaczyna bić. Dlatego wymieniaj shim razem z płytką albo przynajmniej co 50 cykli mocowania. To drobny koszt, który chroni wałek o wartości tysięcy złotych.
Do najczęstszych błędów przy doborze płytek PAFANA należy: wybór płytki dodatniej do obróbki żeliwa z dużym ap (krawędź się wykrusza), użycie gatunku niepowlekanego do stali nierdzewnej (zużycie dyfuzyjne w 5 minut), ignorowanie kąta natarcia przy profilowaniu (kolidujący profil), stosowanie zbyt dużego posuwu przy wykańczaniu (chropowatość poza tolerancją). Każdy z tych błędów ma fizyczne wytłumaczenie, więc przy kolejnym problemie warto wrócić do powyższej checklisty.
Gdy planujesz konkretną operację i nie masz pewności co do oznaczenia, warto zwrócić się po doradztwo techniczno-handlowe, które obejmuje dobór płytki, gatunku i parametrów skrawania dla Twojej obrabiarki i konkretnego materiału. Taka konsultacja trwa krótko, a pozwala uniknąć kilku dni prób i błędów w warsztacie.
Źródła danych: Norma ISO 1832 (oznaczenia płytek wymiennych), katalog techniczny PAFANA, normy DIN 471 i DIN 472 (pierścienie osadcze), normy ISO 256-2002 (profil gwintu metrycznego), podręcznik "Podstawy skrawania metali" W. Przybylski, materiały SECO Tools oraz Sandvik Coromant dotyczące mechanizmów zużycia węglika spiekanego, PN-EN ISO 513 (klasyfikacja materiałów obrabianych).
