Płytka dotykowa ostrzegawcza 40x40 - parametry i trwałość modelu W-2Z

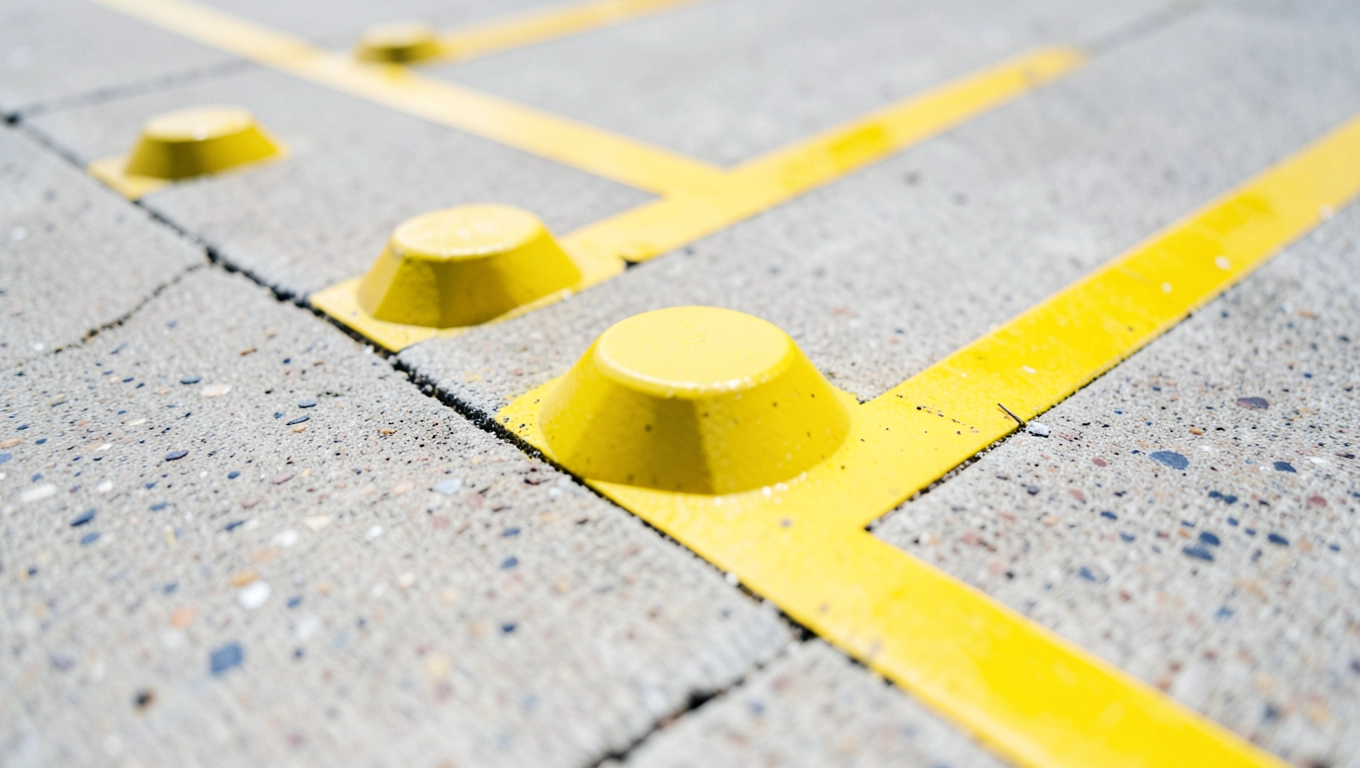

Wypukłe kopułki o średnicy około 25 mm, rozmieszczone w równych rzędach, działają jak alfabet Braille'a pod stopami. Każde krok zakończony na takiej powierzchni wysyła jednoznaczny sygnał: uwaga, niebezpieczeństwo, zatrzymaj się. Model W-2Z to kwadratowy moduł 40x40 cm, wykonany z mieszanki PVC i poliuretanu, o masie własnej zaledwie 1 kg.
- Płytka dotykowa ostrzegawcza 40x40 - parametry i trwałość modelu W-2Z
- Montaż płytek dotykowych krok po rogu - klej, podłoże, czas wiązania
- Gdzie stosować płytki z wypustkami - przepisy, lokalizacje, przykłady realizacji
Dla porównania, klasyczna płyta betonowa o identycznym formacie waży 80-120 kg. Ta różnica ma ogromne znaczenie praktyczne, bo jeden pracownik poradzi sobie z dziesięcioma modułami jednorazowo, podczas gdy beton wymaga wózka widłowego i dwóch osób. Lekkość idzie tu w parze z gęstością, ponieważ mieszanka PVC i poliuretanu po utwardzeniu osiąga twardość porównywalną z drewnem dębowym.
| Parametr | Wartość dla W-2Z | Uwagi eksploatacyjne |
|---|---|---|
| Wymiar nominalny | 40x40 cm | Tolerancja ±2 mm pozwala na szczelne łączenie |
| Masa | 1 kg | Ośmiokrotnie lżejsza od betonowej |
| Materiał | PVC + poliuretan | Łącznik chemiczny zapobiega rozwarstwieniu |
| Zakres temperatur | od -30°C do +70°C | Zachowuje elastyczność zimą, nie mięknie latem |
| Odporność UV | Stabilizowany HALS | 10+ lat bez kredowania powierzchni |
| Antypoślizgowość | R12 (norma DIN 51130) | Wypustki tworzą dodatkowy mikrorelief |
| Klasa palności | Bfl-s1 | Samogasnąca, niska emisja dymu |
Norma PN-EN 17210 precyzuje geometrię wypustek: kopuła musi mieć średnicę od 23 do 27 mm, wysokość od 4 do 5 mm, a odstęp między środkami powinien wynosić 60-70 mm. Model W-2Z realizuje te wymagania co do milimetra, dlatego jego użycie pozwala projektantowi powołać się na zgodność z europejską specyfikacją techniczną, bez konieczności indywidualnych badań.
Kluczowy sygnał dla instalatora: okrągłe wypustki oznaczają zawsze ostrzeżenie (typ W-2 według oznaczeń resortowych), natomiast podłużne rowki to kierunek prowadzenia (typ W-1). Pomylenie tych dwóch funkcji to najczęstszy błąd wykonawczy, prowadzący do dezorientacji, a w konsekwencji do wypadków przy krawędziach peronów lub schodów.
Płytka W-2Z vs. rozwiązania alternatywne - szybkie porównanie kosztowe
| Rozwiązanie | Cena orientacyjna za m² | Montaż | Trwałość | Kiedy wybrać |
|---|---|---|---|---|
| Płytka PVC/poliuretan W-2Z | 240-260 zł | Klej polimerowy, 24h | 10-15 lat | Przejścia piesze, perony, wnętrza |
| Płyta betonowa 40x40 | 180-220 zł | Mech. + zaprawa | 30+ lat | Duże natężenie ruchu, place miejskie |
| Taśma samoprzylepna (roll) | 90-140 zł | Natychmiastowy | 3-5 lat | Tymczasowe oznakowanie, próby |
Taśma samoprzylepna, choć najtańsza, zawodzi w miejscach narażonych na intensywny ruch wózków i butów zimowych. Po dwóch, trzech sezonach grzewczych jej krawędzie zaczynają się odklejać, a struktura wypustek spłaszcza się pod naciskiem. Płyta betonowa z kolei wymaga specjalistycznego sprzętu przy transporcie i może pęknąć przy nierównym osiadaniu podbudowy. Płytka W-2Z trafia w optimum: wystarczająco solidna, by służyć dekadę, wystarczająco lekka, by zamontować ją w ciągu jednego dnia roboczego.
Montaż płytek dotykowych krok po rogu - klej, podłoże, czas wiązania
Przygotowanie podłoża decyduje o trwałości całej instalacji, dlatego etap ten pochłania zwykle 60% czasu całego montażu. Podłoże musi być czyste, suche, nośne i wolne od luźnych cząstek. Kurz, resztki farby czy ślady oleju obniżają przyczepność kleju nawet o 40%, co w przypadku stref narażonych na intensywny ruch pieszy oznacza odpadanie płytek w ciągu pierwszego sezonu.
Prace montażowe najlepiej zaplanować, gdy temperatura powietrza i podłoża utrzymuje się powyżej 5°C, a wilgotność nie przekracza 75%. Kleje polimerowe (MS-polimer lub poliuretan jednoskładnikowy) wiążą bowiem na drodze reakcji z wilgocią atmosferyczną. Zbyt niska temperatura spowalnia tę reakcję, zbyt wysoka (powyżej 35°C) przyspiesza ją tak bardzo, że klej nie zdąży wniknąć w strukturę podłoża.
- Oczyścić podłoże mechanicznie (szlifowanie lub śrutowanie) i odpylić odkurzaczem przemysłowym.
- Zagruntować powierzchnię preparatem kompatybilnym z wybranym klejem poliuretanowym.
- Nałożyć klej zębatą pacą (zęby 8-10 mm), tworząc równomierną warstwę.
- Ułożyć płytki W-2Z, dociskając każdy moduł do uzyskania wypływu kleju na krawędziach.
- Wytrzeć nadmiar kleju szmatką nasączoną rozpuszczalnikiem, zanim zacznie wiązać.
- Pozostawić bez ruchu na minimum 24 godziny w temperaturze pokojowej.
Pełne wiązanie kleju poliuretanowego zachodzi po 7 dniach, jednak ruch pieszy można dopuścić już po 24 godzinach. Ruch wózków transportowych i samochodów lepiej wstrzymać na 72 godziny, by uniknąć punktowych naprężeń na styku płytek. Konsystencja gotowego spoiwa ma barwę jasnożółtą i jest elastyczna jak guma do żucia.
Aby sprawdzić poprawność ułożenia, warto wykonać próbę „szarpnięcia" 24 godziny po montażu. Delikatne pociągnięcie za krawędź płytki nie powinno dać efektu podnoszenia. Gdy moduł daje się oderwać ręcznie, przyczepność jest niewystarczająca i całą operację trzeba powtórzyć z nowym klejem.
Checklist przed rozpoczęciem prac
- Podłoże czyste, suche, stabilne (min. wytrzymałość na ściskanie 25 MPa)
- Temperatura otoczenia w zakresie 5-35°C
- Klej poliuretanowy lub MS-polimer z otwartym czasem min. 30 min
- Zaplanowany rygiel czasowy: 24h bez ruchu pieszego, 72h bez ruchu kołowego
- Zapas materiału +5% na przycinki i ewentualne uszkodzenia transportowe
Częstym błędem wykonawców jest rezygnacja z gruntu. Tymczasem grunt wyrównuje chłonność podłoża, wiąże resztkowy pył i tworzy warstwę sczepną, która podwaja wytrzymałość połączenia. Bez niego nawet najlepszy klej pracuje jak na lodzie, zwłaszcza na gładkim, niechropowatym betonie w garażach podziemnych.
Gdzie stosować płytki z wypustkami - przepisy, lokalizacje, przykłady realizacji
Polskie przepisy drogowe jasno określają, kiedy oznakowanie dotykowe jest obowiązkowe. Rozporządzenie Ministra Infrastruktury z 2022 roku, w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne, nakłada ten wymóg na przejścia dla pieszych z sygnalizacją świetlną, perony kolejowe i tramwajowe, dworce oraz obiekty użyteczności publicznej. Bez płytek W-2Z typu ostrzegawczego inwestor nie uzyska pozwolenia na użytkowanie.
Płytki ostrzegawcze dla niewidomych montuje się przede wszystkim w strefach bezpośredniego zagrożenia: krawędzi peronów, początku schodów, progach drzwi automatycznych, krawężnikach przy przejściach przez jezdnie. Ich zadaniem nie jest prowadzenie, lecz wywołanie natychmiastowej reakcji zatrzymania. Dlatego kopuły rozmieszcza się gęsto, w odstępach 60-70 mm, by stopa wyczuła je bez względu na to, czy użytkownik idzie, czy prowadzi białą laskę.
Przestrzeń zewnętrzna
Przejścia dla pieszych, perony kolejowe, przystanki tramwajowe, parkingi z wyznaczonymi trasami, deptaki miejskie. Wypustki muszą tu znosić warunki atmosferyczne: mróz, roztopy, promieniowanie UV. Płytka W-2Z dzięki dodatkom stabilizatorów HALS zachowuje kontrast kolorystyczny i geometrię przez ponad dekadę eksploatacji na zewnątrz.
Wnętrza budynków
Centra handlowe, klatki schodowe, hotele, szpitale, szkoły, urzędy administracji. Oznakowanie dotykowe dla niewidomych w budynkach użyteczności publicznej wynika z ustawy o zapewnianiu dostępności osobom ze szczególnymi potrzebami. Płytka W-2Z sprawdza się tu znakomicie, ponieważ jej antypoślizgowa powierzchnia wypustek zmniejsza ryzyko poślizgnięcia się na mokrej posadzce.
Kiedy NIE stosować płytek ostrzegawczych
- W ciągach komunikacyjnych bez sygnalizacji zagrożenia - tam potrzebne są płytki prowadzące (W-1) z podłużnymi rowkami.
- Na nawierzchniach o nachyleniu powyżej 8% - wypustki mogą wówczas pełnić funkcję przypadkowego oparcia i powodować destabilizację.
- W miejscach narażonych na ciągły kontakt z agresywnymi chemikaliami (np. w zakładach przemysłowych) - mimo odporności materiału, klej polimerowy może stracić przyczepność.
Realne wdrożenia pokazują, że największą wartością płytek dotykowych z wypustkami jest ich zgodność z normą PN-EN 17210 oraz przepisami krajowymi. Projektant powołujący się na tę zgodność w dokumentacji budowlanej zyskuje jednocześnie spełnienie wymagań BHP oraz ochrony przed zarzutami o dyskryminację architektoniczną. Dla zarządców obiektów publicznych to konkretny argument przy kontrolach nadzoru budowlanego i Państwowej Inspekcji Pracy.
Uwaga dla inwestora: wybór płytek z wypustkami niezgodnych z PN-EN 17210 (np. o średnicy kopuły 18 mm lub wysokości 3 mm) może skutkować odrzuceniem wniosku o pozwolenie na użytkowanie. Przed zakupem warto poprosić dystrybutora o aktualny certyfikat zgodności albo deklarację właściwości użytkowych.
Kryteria wyboru dla zarządców budynków i dróg
Przy zamówieniu powyżej 50 m² kluczowe stają się trzy parametry: dostępność magazynowa w Polsce, czas dostawy oraz doradztwo techniczne na etapie projektu. Magazyn krajowy eliminuje ryzyko przestoju na budowie, jeśli brakuje kilku metrów kwadratowych uzupełniających. Wysyłka 24-godzinna pozwala ratować harmonogram, gdy montaż wypada w piątek po południu. Doradztwo eksperckie pomaga uniknąć błędów projektowych, takich jak umieszczenie płytek prowadzących tam, gdzie potrzebne są ostrzegawcze.
Cena za metr kwadratowy waha się obecnie (stan na IV kwartał 2025) od 240 do 260 zł netto dla modułów PVC/poliuretan spełniających normę europejską. Przy 84 sztukach w magazynie można pokryć 13,4 m² nawierzchni jednorazowo, co wystarcza na kompletne oznakowanie peronu średniej wielkości lub holu dworcowego.
Tabela orientacyjna cen oraz zastosowań ułatwia szybką decyzję projektową i inwestorską, eliminując konieczność żmudnego porównywania ofert.
Realizacja zamówienia z dostawą w ciągu 24 godzin możliwa jest przy płatności i potwierdzeniu specyfikacji do godziny 14:00. Doradztwo techniczne obejmuje pomoc w doborze wypustek ostrzegawczych lub prowadzących, obliczeniu zużycia kleju oraz weryfikacji zgodności dokumentacji projektowej z obowiązującymi przepisami.
Źródła danych: Rozporządzenie Ministra Infrastruktury z dnia 24 czerwca 2022 r. (Dz.U. 2022 poz. 1518), Polska Norma PN-EN 17210:2021 (polski Komitet Normalizacyjny, pkn.pl), Ustawa z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami (Dz.U. 2022 poz. 2176).
