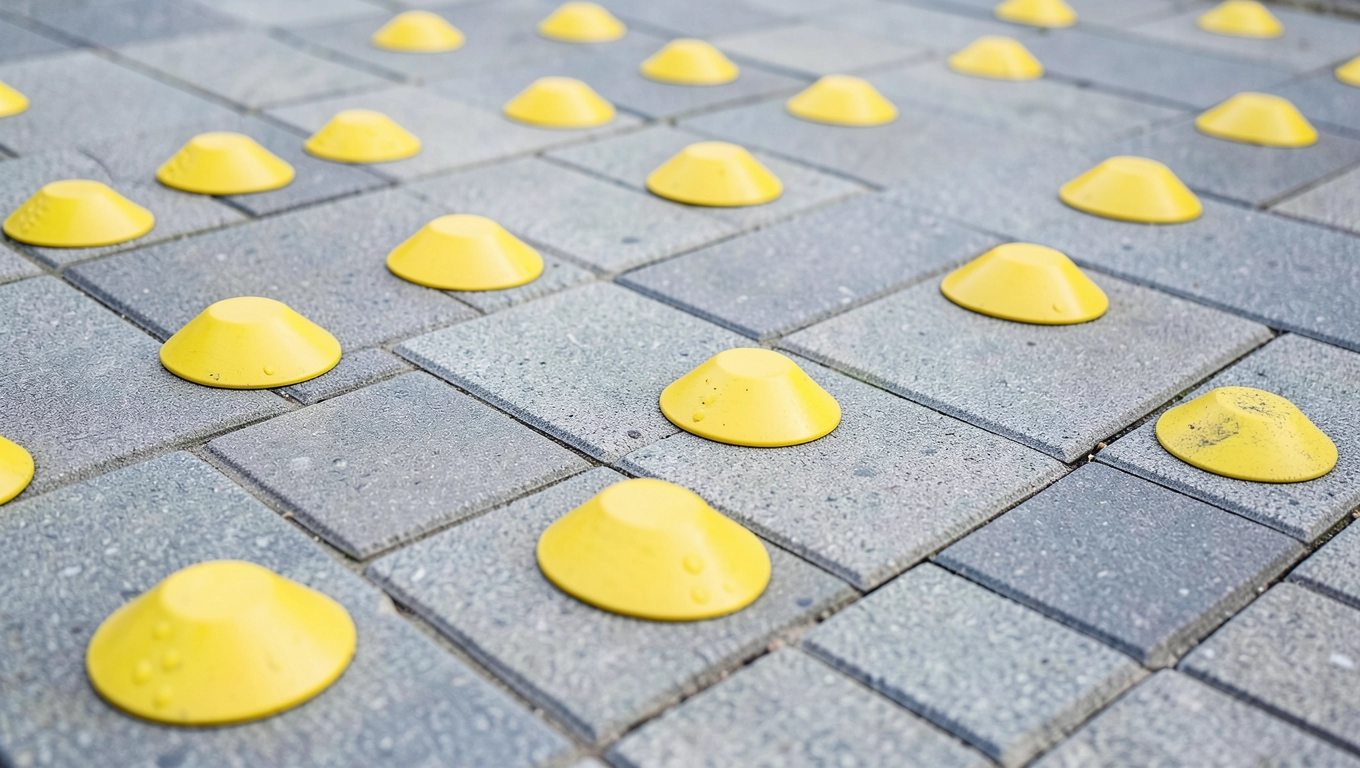

Płytki prowadzące dla niewidomych kompletny przewodnik po systemie dotykowym

Trzy miliony osób z dysfunkcją wzroku w Polsce, wymóg rozporządzenia z 2002 roku i projekt, który wisi nad głową - klasyka urzędniczego koszmaru. Płytki prowadzące dla niewidomych to nie jest kwestia widzimisię architekta, lecz twardy zapis prawny, którego zignorowanie kosztuje więcej niż dobranie właściwego produktu. Różnica między płytą ostrzegawczą a kierunkową wynika z fizyki kontaktu stopy z powierzchnią, a żółty kolor nie jest ozdobnikiem, tylko kontrastem bezpieczeństwa. Ten artykuł pokaże, jak dobrać wariant do konkretnego obciążenia, kiedy 40x40 cm ma sens, a kiedy strata pieniędzy, oraz dlaczego zły montaż niweczy nawet najlepszy projekt.

• Kiedy wybrać płytkę kierunkową, a kiedy ostrzegawczą?
• Wymiary, faktury i nośność dostępnych wariantów
• Montaż i wymogi prawne nawierzchni dotykowych
• Zastosowanie w praktyce i kontekst projektowy
• Dobór systemu do konkretnej inwestycji
• Pozorne oszczędności, które kosztują najwięcej

Kiedy wybrać płytkę kierunkową, a kiedy ostrzegawczą?

Mechanizm jest prostszy, niż się wydaje, ale działa tylko wtedy, gdy dobierze się wariant do funkcji. Płyta kierunkowa ma podłużne rowki - czujna stopa lub biała laska wyczuwa je jako ciągły kierunek, niczym szyny tramwajowe. Płyta ostrzegawcza stawia przed użytkownikiem ścianę kopułek lub szorstką fakturę, co działa jak automatyczne „stop" jeszcze zanim wzrok - o ile jakikolwiek - zarejestruje zagrożenie.

Przy przejściu dla pieszych, krawędzi peronu, schodach w dół, wjeździe na jezdnię, końcu chodnika przy torowisku - wszędzie tam, gdzie człowiek niewidomy musi wyhamować lub skręcić, leży pole uwagi z płyty ostrzegawczej. Standardowo przyjmuje się kwadrat 60x60 cm, bo tyle wystarcza, by stopa zatrzymała się w miejscu, a nie przejechała po samej krawędzi.

Płyta kierunkowa prowadzi natomiast wzdłuż osi chodnika, w stronę wejścia do budynku, do kasy, do windy, do przejścia. Minimalna szerokość pasa prowadzącego to 40 cm, co wynika z rozmiaru stopy dorosłego człowieka i zasięgu białej laski, która na węższym pasie mogłaby sygnalizować fałszywe krawędzie.

Żółty kolor ostrzegawczo-kontrastowy pełni podwójną funkcję. Osoby słabowidzące, które wciąż mają resztki ostrości wzroku, zauważą żółtą linię na szarym asfalcie z odległości kilkunastu metrów. Osoby całkowicie niewidome zyskują pewność, że trasa istnieje, bo inni nie ukradną pasa na zaparkowanie roweru.

Częsty błąd polega na stosowaniu płyty kierunkowej w strefach, gdzie użytkownik powinien się zatrzymać - przed drzwiami automatycznymi, na końcu podjazdu, przed krawędzią. Rowki ciągną wtedy użytkownika w przepaść zamiast go przed nią ostrzec. Każdy wariant ma swoje miejsce i mieszanie ról kończy się wypadkiem albo interwencją nadzoru budowlanego.

Wymiary, faktury i nośność dostępnych wariantów

Cztery warianty produktu, które krążą w większości polskich realizacji, różnią się znacznie więcej niż rozmiarem. Każdy ma przypisaną klasę obciążenia, fakturę i przeznaczenie, a pomylenie tych parametrów oznacza albo pękanie nawierzchni po pierwszej zimie, albo kosztowną wymianę przy próbie wjazdu auta dostawczego.

Wariant 35x35x5 cm z gładką fakturą specjalną (z fazą) sprawdza się na tarasach, podjazdach domowych, ścieżkach ogrodowych, chodnikach miejskich wyłącznie dla ruchu pieszego. Faza ułatwia spływ wody i zapobiega wykruszaniu krawędzi, co przy pięciocentymetrowej grubości ma realne znaczenie - cieńsza płyta jest po prostu mniej odporna na punktowe naciski.

Wariant 40x40x8 cm z gładką fakturą specjalną (z fazą) to grubsza wersja, przewidziana do ruchu pojazdów o masie do 3,5 tony. Podjazdy do garaży, place manewrowe przy urzędach, dojazdy dla służb miejskich, strefy dostaw w hotelach - tu mniejsza płyta by się rozkruszyła pod kołami busów.

Warianty 10x20x8 cm kierunkowa i 10x20x8 cm ostrzegawcza z gładką fakturą mają identyczne wymiary, ale zupełnie inną funkcję. Format 10x20 cm ułatwia układanie w polach uwagi lub ciągłych pasach, a grubość 8 cm pozwala na ruch pojazdów powyżej 3,5 tony. Na takim formacie opierają się przystanki, place miejskie, strefy przy centrach handlowych, gdzie przejeżdżają ciężarówki dostawcze.

Kolorystyka ogranicza się świadomie do żółci ostrzegawczo-kontrastowej, choć na rynku dostępne są też inne barwy. Żółty wariant utrzymuje dostępność magazynową w całej Polsce, co skraca termin realizacji z kilku tygodni do kilku dni. Przy inwestycjach publicznych, gdzie każdy dzień zwłoki kosztuje, ta różnica ma realne przełożenie na budżet.

Faktura gładka specjalna z fazą różni się od zwykłej gładkiej obecnością skośnej krawędzi, która ułatwia odprowadzanie wody opadowej i chroni narożniki przed szczerbieniem. W strefach narażonych na częste mycie ciśnieniowe lub intensywny ruch pieszy to detale, które po pięciu latach eksploatacji zdecydują, czy płyta nadal spełnia swoją funkcję, czy wymaga wymiany.

Płyty 35x35x5 cm nie nadają się na wjazdy garażowe, nawet jednorodzinne. Samochód osobowy ważący 1,5 tony wjeżdża wolno, ale skręcanie kół generuje siły ścinające, które pięciocentymetrowa płyta przeniesie na podbudowę. Efekt: pęknięcia po pierwszej zimie i reklamacja wykonawcy.

Montaż i wymogi prawne nawierzchni dotykowych

Polskie prawo traktuje nawierzchnie dotykowe jako element infrastruktury dostępności, a nie ozdobnik. Rozporządzenie Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie, nakłada obowiązek stosowania płyt prowadzących w obrębie przejść dla pieszych, w pobliżu obiektów użyteczności publicznej oraz wzdłuż ciągów komunikacyjnych, z których korzystają osoby z dysfunkcją wzroku.

Normy dzielą się na dwie grupy. PN-EN 1339 reguluje płyty betonowe - wytrzymałość na zginanie, odporność na warunki atmosferyczne, nasiąkliwość, odporność na ścieranie. PN-EN 1338 dotyczy kostek betonowych, czyli mniejszych elementów, które w systemach nawierzchni dotykowych pełnią rolę uzupełniającą. Kupując płyty bez deklaracji zgodności z tymi normami, inwestor ryzykuje odrzuceniem dokumentacji powykonawczej.

PFRON w swoich wytycznych podkreśla znaczenie kontrastu kolorystycznego. Żółty wobec szarego lub grafitowego asfaltu daje współczynnik kontrastu LRV (Light Reflectance Value) przekraczający 70%, co odpowiada progu zauważalności dla osób z umiarkowaną dysfunkcją wzroku. Beton surowy, bez pigmentu, spełnia wymóg jedynie w określonych warunkach oświetleniowych.

Geometria pasa prowadzącego nie jest dowolna. Minimalna szerokość 40 cm zapewnia, że zarówno stopa dorosłego człowieka, jak i końcówka białej laski pozostaną na nawierzchni przez całą długości trasy. Pole uwagi przy przejściu przyjmuje standardowo 60x60 cm, choć w praktyce spotyka się też pola 80x80 cm, jeżeli projektant uzna, że kąt skrętu wymaga większej powierzchni ostrzegawczej.

Checklist projektanta

• Określ dopuszczalną klasę ruchu (pieszy, do 3,5 t, powyżej 3,5 t) - od tego zależy grubość płyty.
• Dobierz wariant kierunkowy lub ostrzegawczy do funkcji danego odcinka trasy.
• Zapewnij kontrast LRV minimum 70% względem sąsiedniej nawierzchni.
• Zaprojektuj pola uwagi 60x60 cm przed każdą zmianą poziomu i kierunku.
• Sprawdź zgodność z normą PN-EN 1339 (płyty) lub PN-EN 1338 (kostki) w dokumentacji.
• Uwzględnij odwodnienie - płyty z fazą lepiej odprowadzają wodę niż modele bez fazy.

Checklist wykonawcy

• Przygotuj podbudowę z kruszywa łamanego 0/31,5 mm, zagęszczoną do wskaźnika Is=1,0.
• Ułóż podsypkę cementowo-piaskową 3/5 cm - zbyt gruba warstwa spowoduje osiadanie płyt.
• Zachowaj spoiny 2/3 mm, wypełnione piaskiem kwarcowym drobnoziarnistym.
• Sprawdź kierunek rowków po ułożeniu - odwrócona płyta kierunkowa to błąd, który kosztuje rozbiórkę.
• Skontroluj fakturę dotykiem - zbyt gładka powierzchnia sygnalizuje użycie niewłaściwego wariantu.
• Zabezpiecz świeżo ułożoną nawierzchnię przed ruchem przez minimum 24 godziny.

Najczęstsze błędy montażowe

• Brak dylatacji obwodowej - płyty napierają na krawężnik i pękają przy pierwszym mrozie.
• Podbudowa z gruzu lub materiału organicznego - nierównomierne osiadanie powoduje zapadanie się pól uwagi.
• Stosowanie płyt 5 cm na wjazdach do garaży - szybkie zniszczenie nawierzchni po kilku miesiącach.
• Zamiana płyty ostrzegawczej na kierunkową przy polach uwagi - użytkownik nie wie, że ma się zatrzymać.
• Ułożenie płyty w kolorze szarym zamiast żółtym - brak kontrastu i utrata funkcji ostrzegawczej.
• Pozostawienie krawędzi bez fazy w strefach intensywnego użytkowania - szczerbienie po jednym sezonie.

Zastosowanie w praktyce i kontekst projektowy

Systemy nawierzchni dotykowych z żółtych płyt betonowych sprawdzają się w miejscach, gdzie natężenie ruchu pieszego i wymogi dostępności nakładają się na siebie. Przejścia dla pieszych na arteriach miejskich, perony kolejowe i tramwajowe, przystanki autobusowe w centrach miast, dziedzińce urzędów, szpitali i uczelni wyższych, a także wnętrza obiektów handlowych - to przestrzenie, w których obecność żółtej linii prowadzącej powoli staje się standardem, nie wyjątkiem.

Przy dworcach i przystankach priorytetem jest szybka nawigacja od wejścia do krawędzi peronu. Płyta kierunkowa prowadzi wzdłuż chodnika, pole uwagi ostrzegawcza wyznacza strefę bezpieczeństwa tuż przed krawędzią. Szerokość pasa 40 cm wystarcza, ale prowadząca trasa musi być wolna od kiosków, ławek i stojaków na rowery, bo każda przeszkoda zmusza użytkownika do zejścia z wytyczonego szlaku.

Przy urzędach, szpitalach i uczelniach wymogi dostępności regulowane są osobnymi przepisami o budynkach użyteczności publicznej. Prowadzenie od wejścia do punktu informacyjnego, dalej do wind, a następnie do sal obsługi, wymaga spójnego systemu, w którym każde rozgałęzienie zostaje oznaczone polem uwagi. Fragmentaryczne rozwiązania, pojedyncze odcinki pasa, zniechęcają użytkowników, bo nie dają pewności trasy.

W strefach komercyjnych - galerie handlowe, hotele, centra wystawiennicze - nawierzchnia dotykowa pełni rolę informacyjną i wizerunkową zarazem. Żółty kolor podkreśla dbałość o klienta, a zarazem ułatwia zakupy osobom, które w takich obiektach poszukują pomocy w orientacji przestrzennej. Najczęściej pas prowadzący łączy wejście z punktem informacji, kasą lub strefą toalet.

Tarasy, podjazdy domowe, ścieżki ogrodowe oraz alejki parkowe to zakres zastosowań lżejszego wariantu 35x35x5 cm. Tu nie obowiązują przepisy o dostępności publicznej, ale prywatni inwestorzy coraz częściej decydują się na ten sam kolor i format, bo ułatwiają życie domownikom z początkową dysfunkcją wzroku, a jednocześnie nie szpecą otoczenia.

Wybór między wariantem 40x40 a 10x20 przy obciążeniu do 3,5 tony zależy od estetyki i wielkości projektu. Płyta 40x40 daje wrażenie uporządkowanej całości, ale 10x20 łatwiej docina się przy nieregularnych kształtach i pozwala precyzyjniej odwzorować pole uwagi w ciasnych przestrzeniach.

Najczęściej zadawane pytanie dotyczy tego, czy kolor żółty musi być jedynym rozwiązaniem. Przepisy wymagają kontrastu, ale nie narzucają barwy. W praktyce produkcyjnej żółty jest najszerzej dostępny, więc realizacja w innym kolorze oznacza wydłużenie terminu dostawy. Przy inwestycjach publicznych, gdzie terminy są napięte, żółty pozostaje rozsądnym kompromisem między wymogiem prawnym a logistyką.

Dobór systemu do konkretnej inwestycji

Projekt nawierzchni dotykowej zaczyna się od analizy ruchu, nie od katalogu producenta. Liczy się natężenie pieszego, częstotliwość wjazdu pojazdów serwisowych, dostępność podłoża, spadki terenu. Dopiero po ustaleniu tych parametrów dobiera się wariant płyty i układ tras prowadzących.

Przy chodnikach miejskich o natężeniu pieszym powyżej 500 osób na godzinę oraz okazjonalnym wjeździe służb miejskich (śmieciarki, pługi) sprawdza się wariant 10x20x8 cm, zarówno w roli kierunkowej, jak i ostrzegawczej. Mniejszy format lepiej rozkłada obciążenia, a 8 cm grubości gwarantuje odporność na punktowe naciski.

Przy podjazdach do budynków mieszkalnych, gdzie wjazd osobówki jest codziennością, a ruch pieszy umiarkowany, optymalnym wyborem pozostaje wariant 40x40x8 cm. Większy format daje spokojniejszą estetykę, a grubość wyrabia obciążenia koła do 3,5 tony. Płyta 35x35x5 cm w takim miejscu przegra z pierwszym ostrym skrętem auta.

Przy tarasach, ścieżkach ogrodowych i alejach parkowych, gdzie ruch ogranicza się do pieszego, wariant 35x35x5 cm wystarcza. Niższa cena zakupu rekompensuje konieczność precyzyjniejszego przygotowania podbudowy, bo cieńsza płyta nie toleruje nierówności gruntu.

Przy dużych realizacjach publicznych warto zamawiać płyty z jednej partii produkcyjnej. Beton barwiony w masie wykazuje niewielkie różnice odcieni między partiami, co na sąsiednich odcinkach wygląda nieestetycznie. Numer partii zgłasza się przy zamówieniu, a dostawca kompletuje towar z jednego cyklu.

Łączenie płyt dotykowych z istniejącą nawierzchnią wymaga zwrócenia uwagi na trzy aspekty. Pierwszy to wysokość - płyta prowadząca nie może tworzyć progu wyższego niż 2 cm względem sąsiedniej nawierzchni, bo wózek inwalidzki i małe dzieci wnoszone na rękach zahaczą o krawędź. Drugi to spadek - odwodnienie poprzeczne pasa prowadzącego musi spływać w tę samą stronę co reszta chodnika, bo inaczej woda zbiera się przy żółtej linii i tworzy oblodzenie zimą. Trzeci to spoina - nie może być wyższa niż powierzchnia płyty, bo laska zaczepi się o nierówność.

Pozorne oszczędności, które kosztują najwięcej

Rynek pełen jest produktów niespełniających norm, sprzedawanych jako „płyty dla niewidomych" po atrakcyjnej cenie. Brak deklaracji zgodności z PN-EN 1339, nieznany producent, beton szary zamiast barwionego, brak fazy na krawędziach - to sygnały ostrzegawcze, które powinny zatrzymać każdego zamawiającego.

Koszt wymiany wadliwej nawierzchni w ciągu dwóch lat od odbioru znacząco przewyższa oszczędność przy zakupie. Rozbiórka, utylizacja, ponowny montaż, ewentualne kary umowne od inwestora - wszystko to składa się na kwotę dwu- lub trzykrotnie wyższą niż różnica w cenie zakupu między produktem zgodnym z normą a jego tańszą podróbą.

Najczęstszym grzechem jest też wybór płyty o zbyt niskiej nośności. Inwestor widzi produkt oznaczony jako płyta chodnikowa, widzi kolor żółty, kupuje. Tymczasem brak informacji o klasie obciążenia w dokumentacji oznacza, że produkt nie przeszedł badań wytrzymałościowych lub producent celowo ich nie podaje, bo wyniki byłyby kiepskie.

Drugim częstym błędem jest bagatelizowanie fazy. Płyta bez fazy wygląda identycznie jak płyta z fazą na półce sklepowej, ale po dwóch sezonach eksploatacji różnica staje się oczywista. Skośna krawędź chroni narożniki przed mechanicznym uszkodzeniem, którego zwykła krawiedź prosta nie wytrzymuje.

Płyta nieznanego producenta bez oznaczenia CE i bez deklaracji właściwości użytkowych nie może być stosowana w inwestycjach publicznych. Inspektor nadzoru inwestorskiego ma podstawę do wstrzymania robót i nakazania wymiany materiału na koszt wykonawcy.

Warto też pamiętać, że sama płyta to nie wszystko. System informacji dotykowej obejmuje także oznaczenia na poręczach, tabliczki Braille'a przy wejściach, plany tyflograficzne w holach. Płyty prowadzące prowadzą do tych elementów, a ich lokalizacja musi być zaplanowana równocześnie. Brak tabliczki przy drzwiach, do których prowadzi żółta linia, niweczy sens całej inwestycji.

Przy zamówieniu warto dopytać o kilka kwestii technicznych: klasę wytrzymałości na zginanie (minimum 3,0 MPa dla ruchu pieszego, minimum 4,0 MPa dla ruchu pojazdów), nasiąkliwość (maksymalnie 6% wg normy), mrozoodporność (F2 minimum dla klimatu Polski), odporność na ścieranie (klasa H lub I). Producent, który podaje te parametry wprost, wzbudza większe zaufanie niż ten, który odsyła do ogólnej karty katalogowej.

Realizacja systemu nawierzchni dotykowych to połączenie wiedzy o normach, zrozumienia mechanizmu percepcji dotykowej i znajomości właściwości betonu barwionego. Płyty kierunkowe prowadzą, ostrzegawcze zatrzymują, format 35x35 obsługuje ruch pieszy, 40x40 wytrzymuje wjazdy osobówek, 10x20 znosi cięższe pojazdy. Żółty kolor zapewnia kontrast, faza chroni krawędzie, a zgodność z PN-EN 1339 i PN-EN 1338 zamyka dyskusję z inspektorem nadzoru.

Przy doborze wariantu do konkretnej inwestycji liczy się przede wszystkim klasa obciążenia, dostępność koloru żółtego z magazynu i grubość dostosowana do ruchu. Inwestor publiczny potrzebuje dokumentacji zgodności, prywatny - pewności, że produkt przetrwa kilka zim bez widocznego zużycia.

Karta techniczna, deklaracja właściwości użytkowych, oznaczenie partii produkcyjnej - to dokumenty, które warto dołączyć do zamówienia. Bez nich każda reklamacja staje się sporem słownym, a nie dowodowym.

Źródła i podstawy prawne:

• Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. 2002 nr 129 poz. 902, z późn. zm.).
• PN-EN 1339:2005 - Betonowe płyty chodnikowe. Wymagania i metody badań.
• PN-EN 1338:2005 - Betonowe kostki brukowe. Wymagania i metody badań.
• Wytyczne PFRON dotyczące dostępności architektonicznej obiektów użyteczności publicznej.
• Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
• Konwencja ONZ o prawach osób niepełnosprawnych, ratyfikowana przez Polskę w 2012 r.
• Standardy współczynnika kontrastu LRV stosowane w projektowaniu dostępnej infrastruktury pieszej.
