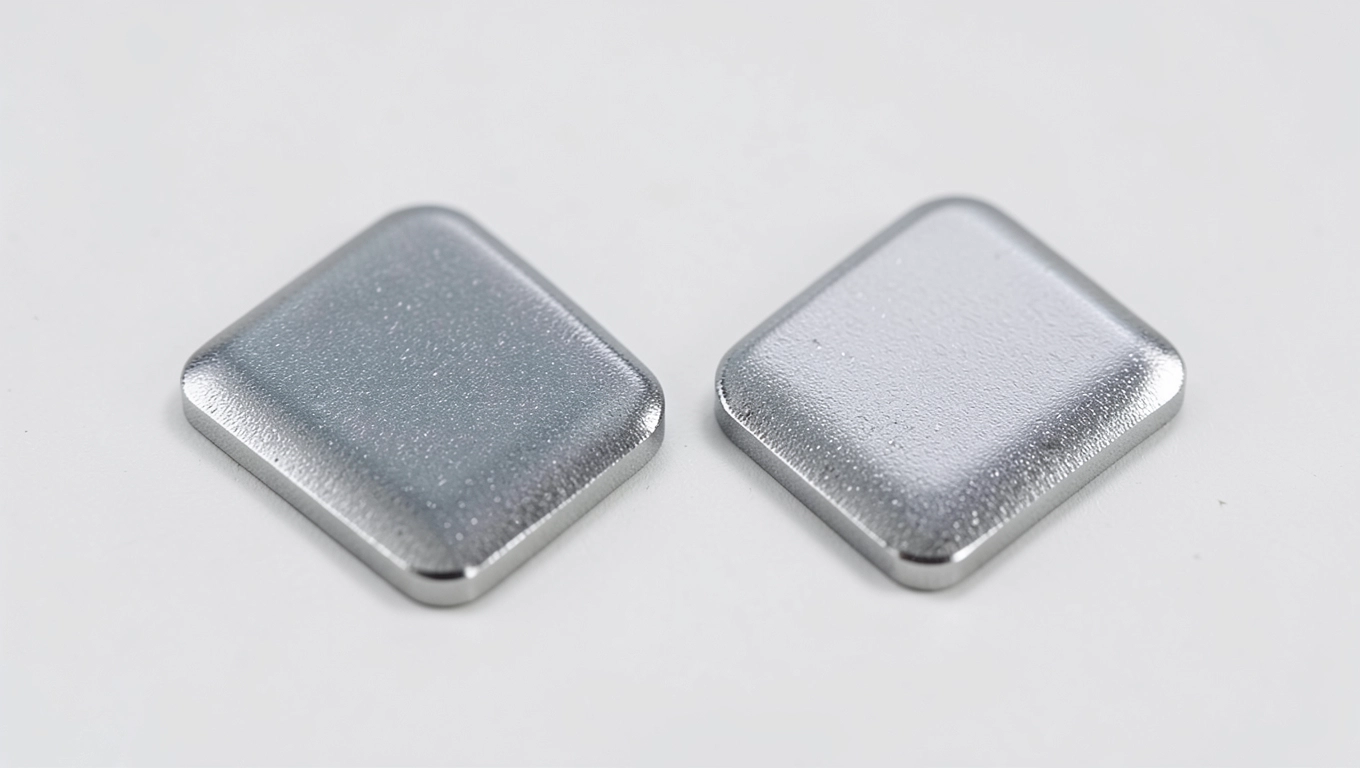

Płytki z węglika spiekanego do lutowania kompletny poradnik 2026

Noża ze stali szybkotnącej nie starczało nawet na zmianę, a każda wymiana ostrza oznaczała przestój linii. To właśnie takie doświadczenie pchnęło technologów w stronę węglików spiekanych jeszcze w latach dwudziestych XX wieku, gdy niemiecka koncern chemiczny opracowała technologię spiekania proszków wolframu z kobaltem. Dziś płytki z węglika spiekanego do lutowania stanowią trzon narzędzi skrawających, noży przemysłowych i matryc, a ich twardość sięgająca 1500-2400 HV deklasuje stal narzędziową (ok. 800 HV) pod względem odporności na ścieranie niemal trzykrotnie. Poniżej znajdziesz pełne kompendium wiedzy o doborze, lutowaniu i konserwacji tych płytek, oparte na normie ISO 513 i sprawdzonych praktykach warsztatowych.

• Skład i właściwości płytek z węglika spiekanego
• Gatunki i oznaczenia ISO płytek do lutowania
• Kształty, wymiary i tolerancje geometryczne
• Dobór płytki krok po kroku
• Technika lutowania płytek z węglika krok po kroku
• Najczęstsze błędy przy lutowaniu płytek skrawających
• Konserwacja, ostrzenie i regeneracja płytek
• Na co uważać przy zakupie i jak rozpoznać oryginał
• Aspekt ekonomiczny - kiedy płytka się opłaca

Skład i właściwości płytek z węglika spiekanego

Węglik spiekany to kompozyt ceramiczno-metalowy, w którym fazą twardą są węgliki wolframu (WC), a spoiwem metalicznym kobalt (Co). W zależności od klasy gatunku do mieszanki proszków dodaje się węgliki tytanu (TiC), tantalu (TaC) i niobu (NbC), które zwiększają odporność na dyfuzję cieplną i tworzenie się krateru przy wysokich prędkościach skrawania.

Udział kobaltu decyduje o twardości i udarności gotowej płytki. Gatunki z 3-6% Co są wyjątkowo twarde, lecz kruche; 8-12% Co daje rozsądny kompromis wytrzymałości i odporności na wykruszenia; powyżej 15% Co materiał staje się ciągliwy, ale szybko się ściera.

Typowa mikrostruktura po spiekaniu składa się z ziaren WC o średnicy 0,5-5 µm otoczonych cienką warstwą kobaltu. Mniejsze ziarna podnoszą twardość, większe poprawiają odporność na pękanie - dlatego gatunki do obróbki zgrubnej mają grubszą strukturę (3-5 µm), a gatunki wykończeniowe drobną (0,5-1 µm).

Gatunki i oznaczenia ISO płytek do lutowania

Norma ISO 513 dzieli gatunki węglika spiekanego na sześć grup aplikacyjnych: P (stal), M (stal nierdzewna), K (żeliwo), N (metale nieżelazne), S (superstopy) i H (materiały twarde). Litera występuje zawsze z cyfrą 01-50, gdzie im wyższa cyfra, tym większa ciągliwość gatunku i niższa twardość.

W Polsce najczęściej sięga się po gatunki K10 i K20 do żeliwa oraz drewna, P20 i P30 do stali, a M10 do stali nierdzewnej. Różnica między K10 a K20 polega nie na składzie chemicznym, lecz na rozdrobnieniu ziarna: K10 ma ziarno submikronowe (~0,5 µm), K20 konwencjonalne (~1,5 µm).

Dobór gatunku rządzi się prostą regułą: im twardszy materiał obrabiany i drobniejsze wykończenie, tym niższa cyfra przy literze. Kiedy w warsztacie pojawia się żeliwo sferoidalne z nierównomierną twardością, K20 okaże się bezpieczniejsze od K10, bo ziarno 1,5 µm lepiej tłumi drgania i mostkuje mikropęknięcia wlewka.

Kształty, wymiary i tolerancje geometryczne

Producenci oferują płytki w kształtach kwadratowym (SN, SNK), prostokątnym (SP, SPK), trójkątnym (TN, TPK), rombowym (CN, CNK) i okrągłym (RN, RNK). Każdy kształt ma przypisany swój zakres tolerancji grubości (klasa U do S wg ISO 1832) i chropowatość powierzchni bocznej (Ra 0,2-0,8 µm).

Standardowe grubości mieszczą się w przedziale 2-12 mm, a długości boku 8-40 mm dla płytek prostokątnych. Płytki okrągłe występują w średnicach 6-25 mm. Tolerancja wymiarowa dla klasy U (najdokładniejszej) wynosi ±0,05 mm, dla klasy S ±0,20 mm.

Płytki do lutowania często mają sfazowane krawędzie (0,2 × 20°) i drobne rowki kompensacyjne na stronie spodniej, które zwiększają powierzchnię styku ze spoiwem i ułatwiają odprowadzanie gazów. Przy wyborze kształtu pamiętaj, że trójkąt daje trzy krawędzie skrawające z jednej płytki, ale trudniej się go centruje w gnieździe niż kwadrat.

Dobór płytki krok po kroku

Każdy dobór zaczyna się od pytania o materiał obrabiany, dopiero potem o parametry maszyny. Jeśli obrabiasz drewno dębowe na pile tarczowej, gatunek K20 w kształcie kwadratowym o wymiarze 12 × 12 × 3 mm sprawdzi się znakomicie, ale do sklejki laminowanej lepiej sprawdzi się K10 z powłoką CVD-TiN, bo zmniejsza przywieranie żywicy.

Piąta oś wyboru to geometria krawędzi. Płytka z ostrzem ostrym (faza 0°) tnie czysto, lecz szybko się wykrusza. Faza 20° × 0,2 mm to standardowy kompromis; faza 30° × 0,3 mm stosuje się przy obróbce przerywanej i materiałach twardych, bo przenosi obciążenie dalej od krawędzi.

• Materiał obrabiany (skład chemiczny, twardość, twardość właściwa) wyznacza grupę ISO: P, M, K, N, S, H.
• Parametry skrawania (Vc, f, ap) decydują o wyborze powłoki i udziale kobaltu.
• Sztywność maszyny wymusza gatunki o wyższej udarności (wyższa cyfra przy literze).
• Kształt narzędzia ogranicza dostępne geometrie płytki.
• Warunki chłodzenia wykluczają gatunki zbyt twarde i kruche, gdy brak chłodziwa.

Wyobraź sobie frez palcowy Ø10 mm do obróbki stali C45 (180 HB) na centrum obróbczym o mocy 7 kW. Prędkość skrawania 180 m/min, posuw 0,08 mm/obr, głębokość 0,5 mm. Tu pasuje płytka P20 z powłoką PVD-TiAlN w klasie tolerancji G, kształt kwadratowy 12 × 12 × 4,5 mm. P30 byłaby za miękka, P10 za krucha.

Technika lutowania płytek z węglika krok po kroku

Klucz do trwałego złącza leży w różnicy temperatur i właściwym spoiwie. Lutowanie twarde (brazing) płytek z węglika spiekanego prowadzi się w temperaturze 850-950°C, czyli wyraźnie poniżej temperatury rekrystalizacji kobaltu (ok. 1000°C). Przekroczenie tej granicy powoduje nieodwracalne obniżenie twardości płytki.

Najczęściej stosuje się spoiwa srebrne (Ag-Cu-Zn) o temperaturze topnienia 700-780°C lub mosiężne (Cu-Zn) topniejące w 880-900°C. Spoiwa srebrne dają cieńszą spoinę (10-30 µm) i mniejsze naprężenia szczątkowe, mosiężne lepiej wypełniają większe szczeliny, ale hartują twardość po ostygnięciu, co sprzyja pękaniu.

Przygotowanie powierzchni zaczyna się od piaskowania gniazda korpusu tlenkiem glinu (korund 100-180 µm) pod ciśnieniem 0,4 MPa. Następnie gniazdo odtłuszcza się acetonem technicznym i suszy przez 10 minut w 120°C. Płytkę po stronie spodniej trawi się pastą trawiącą (kwas azotowy 5% + fluorowodorowy 1%) przez 30 sekund, co zwiększa zwilżalność spoiwem.

1. Nanieś pastę spoiwową na gniazdo (warstwa 0,1-0,2 mm).
2. Ułóż płytkę fazą skrawającą do góry, dociśnij klinem lub sprężyną dociskową.
3. Nagrzewaj piec oporowy z szybkością 10°C/min do 200°C, wyrównaj temperaturę przez 15 min.
4. Kontynuuj nagrzewanie 8°C/min do 750°C (dla spoiw Ag) lub 850°C (dla Cu-Zn).
5. Po zlaniu spoiwa schładzaj 5°C/min do 500°C, potem swobodnie do 50°C.

Każdy etap ma swoje uzasadnienie fizyczne. Wolne nagrzewanie do 200°C odprowadza wilgoć resztkową i rozkłada tłuszcze; wyrównanie temperatury eliminuje gradient termiczny, który mógłby spowodować pęknięcia płytki. Powolne schładzanie w zakresie 500-700°C pozwala spoinie skurczyć się plastycznie, a nie krucho.

Najczęstsze błędy przy lutowaniu płytek skrawających

Zbyt wysoka temperatura pieca to grzech numer jeden. Wielu technologów ustawia 1050°C „na zapas", bo boi się niedogrzania. Tymczasem kobalt zaczyna rekrystalizować powyżej 1000°C, co obniża twardość płytki o 200-300 HV, a po kilku godzinach pracy taka płytka ściera się jak zwykła stal szybkotnąca.

Drugim grzechem jest zbyt gruba warstwa spoiwa. Spoina 0,3 mm i więcej tworzy miękką poduszkę, która ugina się pod obciążeniem, pęka i wyrzuca płytkę. Optymalna grubość spoiwa to 0,05-0,15 mm. Przekroczenie tej wartości wynika zwykle z niedokładnego szlifowania gniazda - różnica 0,2 mm wymusza spoinę, której nie wytrzyma żadna płytka.

Trzeci błąd to brak fazy wyżarzania odprężającego po lutowaniu. Po schłodzeniu do 500°C narzędzie powinno leżeć w piecu przez 30-60 minut, a potem stygnąć razem z piecem. Gwałtowne wyjęcie na zimne powietrze wytwarza gradient 300°C i naprężenia, które pękną w pierwszym przejściu freza przez stal.

Czwarta pułapka: nieodpowiednie spoiwo do materiału korpusu. Stal szybkotnąca WCLV (1.2379) ma współczynnik rozszerzalności 11,5 × 10⁻⁶/K, stal 40H (1.7225) 12,2 × 10⁻⁶/K. Różnica 0,7 jednostki wymusza naprężenia ścinające w spoinie, dlatego w korespondencji materiałowej warto sięgać po stale o CTE zbliżonym do 12 × 10⁻⁶/K i spoiwa Ag-Cu-Zn o podobnej rozszerzalności.

Konserwacja, ostrzenie i regeneracja płytek

Po każdej zmianie roboczej płytka wymaga kontroli zużycia. Mierzy się je średnicą plamki starcia (VB) na powierzchni natarcia - wg normy ISO 3685 krytyczna wartość wynosi 0,3 mm dla stali, 0,5 mm dla żeliwa. Powyżej tego progu płytka zaczyna generować nadmierne ciepło i drgania.

Ostrzenie prowadzi się ściernicami diamentowymi o ziarnistości D46 (zgrubne) i D15 (wykończeniowe), przy prędkości obwodowej 25-30 m/s. Głębokość naddatku w pierwszym przejściu 0,01-0,02 mm, w wykończeniowym 0,002-0,005 mm. Zbyt agresywne ostrzenie generuje mikropęknięcia, które rozprzestrzeniają się w głąb płytki i powodują wykruszenia krawędzi.

Regeneracja obejmuje ponowne powlekanie metodą PVD lub CVD. Powłoka PVD (TiAlN, AlCrN) nanosi się w temperaturze 450-550°C, ma grubość 1-4 µm i poprawia twardość gorącą do 1800 HV. Powłoka CVD (TiC-TiN-Al₂O₃) wymaga 900-1000°C, ale trwalsza w ciężkiej obróbce. Wybór zależy od gatunku płytki: drobnoziarniste K10 lepiej znoszą PVD, grubościenne P30 wytrzymują CVD.

Na co uważać przy zakupie i jak rozpoznać oryginał

Rynek płytek z węglika spiekanego nasycony jest podróbkami z Chin i Turcji, które oferują gatunki K10 po cenach o 30-40% niższych od certyfikowanych producentów surowców. Najczęstszy chwyt to kobalt zamiast niklu w spoiwie - twardość pozornie zbliżona, ale odporność na ścieranie spada o 50% po dwóch godzinach pracy.

Certyfikat ISO 9001 producenta oraz raport składu chemicznego z badań laboratoryjnych (XRF lub ICP-OES) stanowią absolutne minimum weryfikacji. Każda partia powinna mieć numer wytopu i datę spiekania, które pozwalają odtworzyć historię materiału. Brak takich danych w dokumentacji to sygnał, że mamy do czynienia z hurtownią, nie producentem.

Badanie mikrotwardości HV 0,3 w 5 punktach płytki to szybki test polowy. Odchylenie standardowe powyżej 80 HV świadczy o niejednorodnym spiekaniu i wadliwej partii. Prawdziwe gatunki K10 mają rozrzut ±30 HV, K20 ±40 HV. Wszystko powyżej 60 HV oznacza problem z jakością proszku wyjściowego.

Aspekt ekonomiczny - kiedy płytka się opłaca

Koszt płytki z węglika spiekanego waha się od 18 do 60 zł netto za sztukę w zależności od gatunku i rozmiaru, podczas gdy analogiczny nóż ze stali szybkotnącej kosztuje 6-12 zł, lecz wymaga wymiany co 4-6 godzin. Płytka K20 wytrzymuje 35-50 godzin pracy w drewnie dębowym, co daje koszt godzinowy 0,40-0,60 zł wobec 1,20-1,80 zł dla HSS.

Kalkulator TCO pokazuje, że wymiana stali HSS na węglik spiekany zwraca się po 8-14 miesiącach w produkcji wielkoseryjnej, a w jednostkowej po 18-24 miesiącach. Czynnikiem decydującym jest nie tyle cena płytki, ile skrócenie przestoju i powtarzalność wymiarowa - w obróbce precyzyjnej wymiar płytki K10 utrzymuje się w tolerancji ±0,005 mm przez cały okres eksploatacji, HSS pływa o ±0,02 mm.

Płytki z węglika spiekanego do lutowania pozostają jednym z najbardziej opłacalnych materiałów narzędziowych, o ile dobór gatunku, technika lutowania i parametry pracy pozostają spójne. Zacznij od grupy ISO dla materiału obranego, dobierz powłokę pod kątem temperatury skrawania, a lutowanie prowadź w temperaturze poniżej 950°C ze spoiwem Ag-Cu-Zn o warstwie 0,1 mm. Kontroluj zużycie co 8 godzin, ostrzaj ściernicą diamentową i nie oszczędzaj na certyfikowanej jakości - tania płytka z niepewnego źródła zje więcej pieniędzy w przestojach niż zaoszczędzisz na zakupie.

Jeśli stoisz przed doborem płytki do konkretnego zastosowania i potrzebujesz konsultacji technicznej, skontaktuj się z doradcą, który pomoże dopasować gatunek, geometrię i technologię lutowania do Twojej linii produkcyjnej.
