Podkład 4 mm pod panele na ogrzewanie podłogowe: ciepło bez strat

Dobranie podkładu pod panele 4 mm ogrzewanie podłogowe to nie kwestia estetyki, lecz fizyki budynku - każdy milimetr materiału między wodą grzejną a stopą użytkownika działa jak warstwa izolacji, którą ciepło musi pokonać. Zastosowanie zwykłej pianki pod panele może pożreć od 30 do 50 procent mocy grzewczej, a rachunek za energię rośnie proporcjonalnie do tej straty.

• Mata kwarcowa, XPS czy korek? Który podkład 4 mm najlepiej współgra z ogrzewaniem podłogowym
• Jak krok po kroku położyć podkład 4 mm pod panele winylowe i laminowane na ogrzewaniu
• Najczęstsze błędy przy układaniu podkładu 4 mm na ogrzewaniu podłogowym
• Kalkulator kosztu i dopasowanie do konkretnej powierzchni

Mata kwarcowa, XPS czy korek? Który podkład 4 mm najlepiej współgra z ogrzewaniem podłogowym

Trzy główne rodzaje podkładów 4 mm - mata kwarcowa na bazie poliuretanu z wypełniaczem mineralnym, XPS (polistyren ekstrudowany) oraz korek naturalny - różnią się nie ceną, lecz przede wszystkim oporem cieplnym i zdolnością do przenoszenia obciążeń. To właśnie te dwie cechy decydują, czy ogrzewanie podłogowe odda swoją moc do pomieszczenia, czy zmarnuje się w warstwie pod panelami.

Opór cieplny R (wyrażany w m²K/W) to miara, jak mocno materiał hamuje przepływ ciepła. Polskie i europejskie wytyczne (m.in. norma PN-EN 1264 oraz zalecenia producentów systemów grzewczych) wskazują, że łączny opór warstw nad instalacją - czyli podkład plus panel - nie powinien przekraczać 0,15 m²K/W. Mata kwarcowa osiąga tu wartość około 0,01, co oznacza, że niemal całe ciepło trafia do wnętrza.

XPS o gęstości 35-45 kg/m³ wypada przy 0,04-0,06 m²K/W, co nadal mieści się w normie, ale oddaje ciepło wolniej i mniej równomiernie. Korek naturalny, choć ekologiczny, osiąga 0,08-0,12, a przy panelach o grubości 8 mm suma oporu łatwo przekracza bezpieczny próg.

Mata kwarcowa wygrywa tam, gdzie ogrzewanie musi oddawać ciepło szybko - w łazienkach, kuchniach i salonach z dużymi przeszkleniami. Jej gęstość (ok. 1500 kg/m³ w wypełnieniu kwarcowym) tworzy masę akustyczną, która tłumi odgłos kroków nawet o 31 procent względem podłoża bez podkładu. Ciężar takiego materiału sięga 3-4 kg/m², więc wymaga stabilnego podłoża i starannego rozkrojenia nożem.

XPS sprawdza się w sypialniach i pokojach dziecięcych, gdzie priorytetem jest cisza, a zapotrzebowanie na ciepło mniejsze. Nie stosuj go pod panele winylowe LVT o grubości poniżej 5 mm - zbyt miękka pianka powoduje punktowe ugięcia i rozszczelnianie zamków click. Korek natomiast reaguje na wilgoć - w pomieszczeniach o wilgotności powyżej 60 procent może pęcznieć, dlatego lepiej unikać go w łazienkach.

Kiedy nie warto sięgać po dany typ podkładu

Mata kwarcowa nie nadaje się na ogrzewanie elektryczne foliowe niskonapięciowe, gdzie grubość warstwy nad elementem grzejnym wpływa na rozkład temperatury - jej sztywność może powodować miejscowe odczuwalne strefy zimna i ciepła. XPS nie izoluje akustycznie powyżej 14 procent, więc w mieszkaniach w bloku z wielkiej płyty tłumienie kroków będzie niewystarczające. Korek z kolei wymaga równego podłoża klasy SA2 wg DIN 18202 (odchylka do 3 mm na 2 m), bo jego elastyczność nie kompensuje większych nierówności.

Jak krok po kroku położyć podkład 4 mm pod panele winylowe i laminowane na ogrzewaniu

Sam montaż podkładu 4 mm pod panele winylowe i laminowane na ogrzewaniu trwa średnio 2-3 godziny na pokój 20 m² i nie wymaga specjalistycznych maszyn, ale każda warstwa musi być ułożona w określonej kolejności. Pominięcie którejkolwiek z nich objawia się po kilku tygodniach użytkowania: wybrzuszeniami przy ścianach, szczelinami między panelami lub chłodną podłogą mimo włączonego ogrzewania.

Przygotowanie podłoża

Wylewka musi być sucha - wilgotność resztkowa mierzona metodą CM nie może przekraczać 2 procent dla wylewek anhydrytowych i 1,8 procent dla cementowych. Każdy punkt wyższy oznacza wodę, która zamknięta pod panelem zacznie parować przy temperaturze podłogówki i unosić krawędzie. Równość sprawdza się łatą 2 m: dopuszczalne odchylenie to 3 mm na całej długości (norma DIN 18202, tabela 3, klasa SA2). Większe nierówności szlifuje się lub wyrównuje masą samopoziomującą.

Temperatura podłoża w momencie montażu powinna wynosić od 18 do 22°C - zbyt zimna wylewka powoduje, że klej na panelach winylowych LVT nie aktywuje się prawidłowo, a zbyt ciepła (po dłuższym grzaniu) przyspiesza wiązanie i utrudnia korektę położenia paneli.

Rozkładanie podkładu

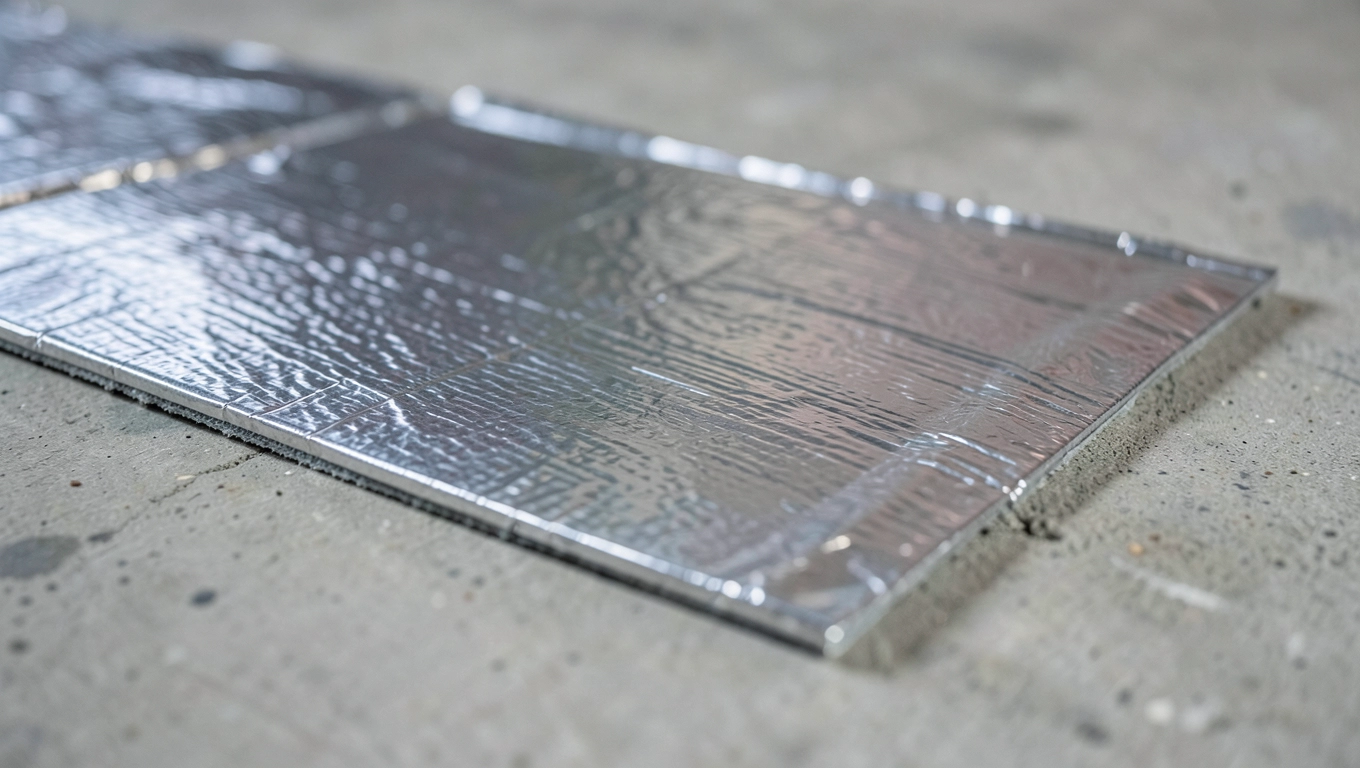

Rolki lub płyty podkładu rozkłada się stroną z folią aluminiową do góry - metalowy refleks odbija promieniowanie cieplne z powrotem w kierunku pomieszczenia. Brak tej warstwy oznacza stratę od 5 do 8 procent energii cieplnej, która zamiast ogrzać pokój, nagrzewa wylewkę. Folia pełni też dodatkową funkcję paroizolacyjną i eliminuje konieczność osobnego rozkładania folii PE 0,2 mm.

Arkusze łączone są na styk bez zakładek, a każdą krawędź spina się taśmą aluminiową o szerokości minimum 50 mm. Taśma musi przylegać szczelnie, bez pęcherzyków powietrza - każdy taki pęcherzyk tworzy mostek termiczny, przez który ciepło ucieka punktowo i podłoga nierówno się nagrzewa. W praktyce najlepiej wygładzać taśmę plastikową szpachelką.

Dylatacja i kierunek układania

Przy ścianach zostawia się szczelinę 5 mm, którą później zakrywa listwa przypodłogowa. Materiał podkładu rozszerza się przy temperaturze - mata kwarcowa PU o współczynniku liniowym ok. 6×10⁻⁶ K⁻¹, a panele laminowane 5-8×10⁻⁶ K⁻¹. Bez dylatacji krawędzie zaczynają napierać na siebie i tworzą wybrzuszenia, które widać gołym okiem zimą przy pierwszym mocnym grzaniu.

Kierunek układania podkładu powinien być prostopadły do kierunku paneli - krzyżowanie się warstw zwiększa stabilność i zapobiega przesuwaniu się całej powierzchni przy zmianach temperatury. Wąskie pomieszczenia (korytarze) najlepiej pokrywać pasami wzdłuż dłuższej osi, aby ograniczyć ilość łączeń taśmy.

Najczęstsze błędy przy układaniu podkładu 4 mm na ogrzewaniu podłogowym

Większość problemów z podłogą na ogrzewaniu podłogowym nie wynika z wad paneli, lecz z błędów montażowych podkładu. Cztery najczęstsze pomyłki powtarzają się w niemal każdym remoncie wykonywanym bez doświadczenia z systemami niskotemperaturowymi. Skutki widoczne są zwykle po 2-6 tygodniach użytkowania, gdy ogrzewanie przechodzi z trybu letniego na pełną moc zimową.

Błąd 1: ułożenie folii aluminiowej do dołu. Ciepło z rur grzewczych unosi się promieniowaniem ku górze; jeśli warstwa refleksyjna jest odwrócona, zamiast odbijać ciepło w stronę paneli, pochłania je i oddaje w głąb wylewki. Efekt: podłoga oddaje ciepło wolniej nawet o 6-10 procent, a wilgoć z wylewki migruje w górę do paneli.

Błąd 2: pomijanie taśmy aluminiowej lub łączenie pasów zakładkami. Luzem położone pasy tworzą mostki termiczne - w tych miejscach podłoga jest chłodniejsza o 2-3°C niż obok. Mieszkańcy często myślą, że to wada ogrzewania, a problem leży w podkładzie, który da się poprawić w ciągu godziny.

Błąd 3: brak dylatacji przy ścianach i progach. Bez luzu 5 mm panele napierają na ścianę, a naprężenie kumuluje się w zamkach click. Po cyklu grzania na pełnej mocy pojawiają się szczeliny o szerokości 1-2 mm między panelami - charakterystyczny objaw zbyt ciasnego ułożenia.

Błąd 4: użycie zwykłego podkładu piankowego PE o oporze 0,04-0,06 m²K/W pod panele o grubości 10 mm. Suma oporu przekracza wtedy 0,12 m²K/W, a przy panelach drewnianych 14 mm nawet 0,18. Ogrzewanie musi pracować dłużej, zużywa więcej energii, a podłoga i tak nie oddaje pełnej mocy. Normy branżowe (PN-EN 1264-3) wskazują tu wyraźnie: dla warstw wykończeniowych na ogrzewaniu suma R nie powinna przekraczać 0,15.

Kompatybilność z różnymi typami paneli

Panele laminowane klasy AC4-AC6 współpracują z podkładem 4 mm bez ograniczeń, o ile łączna grubość panelu i podkładu nie przekracza 13 mm - powyżej tej wartości większość producentów nie udziela gwarancji na ogrzewanie podłogowe.

Panele winylowe LVT w wersji click (np. rigid core o grubości 4,5-6 mm) wymagają podkładu o wytrzymałości CS minimum 90 kPa - mata kwarcowa spełnia to z zapasem, XPS nie zawsze. LVT klejone do podłoża (2-3 mm) nie potrzebuje podkładu akustycznego, ale wymaga idealnie równej wylewki i gruntowania - mata kwarcowa w tym układzie pełni wówczas rolę wyrównawczo-akustyczną i paroizolacyjną jednocześnie.

Podłogi drewniane (deska warstwowa 14-15 mm) mają własny opór cieplny rzędu 0,08-0,10 m²K/W i w połączeniu z matą kwarcową sumarycznie mieszczą się w limicie. Tradycyjny parkiet litek 22 mm na ogrzewaniu podłogowym w ogóle nie powinien być stosowany - wynika to z zbyt dużego oporu i ryzyka pęknięć przy cyklach grzania.

Kalkulator kosztu i dopasowanie do konkretnej powierzchni

Dla powierzchni 24 m² (typowy pokój dzienny 4×6 m) potrzeba 6 rolek podkładu o szerokości 1 m i długości 4 m, czyli 24 m² materiału. Przy cenie 38 zł/m² daje to 912 zł za sam podkład, plus 80-120 zł za taśmę aluminiową. Do tego dochodzi 2-3 procent zapasu na przycinanie i błędy montażowe, co w praktyce oznacza jedną dodatkową rolkę (4 m², ok. 152 zł).

Minimalna partia zakupowa dla ogrzewania podłogowego to pełna powierzchnia pomieszczenia plus 5 procent zapasu. Łączenie rolek z różnych serii produkcyjnych może dawać drobne różnice w grubości i kolorze kwarcowego wypełniacza - miejsca łączeń są wtedy widoczne przez cienkie panele LVT. Trzymaj się jednej palety, jeśli zależy ci na jednolitym efekcie wizualnym.

Źródła i normy

• PN-EN 1264-3 - wodne ogrzewanie podłogowe: wymagania dotyczące oporu cieplnego warstw wykończeniowych (PKN, polskakomitetnormalizacyjna.pl)
• DIN 18202 - tolerancje równości podłóg (klasa SA2), norma niemiecka stosowana powszechnie w Polsce przy odbiorach robót (din.de)
• Wytyczne producentów systemów ogrzewania podłogowego dotyczące maksymalnego oporu cieplnego warstw wykończeniowych (informacje udostępniane przez producentów instalacji)
• Karta techniczna mat kwarcowych PU - dane dotyczące wytrzymałości CS i współczynnika tłumienia hałasu (na opakowaniu produktu lub w dokumentacji producenta)

Jeśli planujesz remont na ogrzewaniu podłogowym, zacznij od pomiaru aktualnego oporu cieplnego zainstalowanych warstw - jeden prosty rachunek na kartce pozwoli ci uniknąć 20-30 procent strat ciepła i wybrać podkład 4 mm, który faktycznie współgra z systemem grzewczym.
