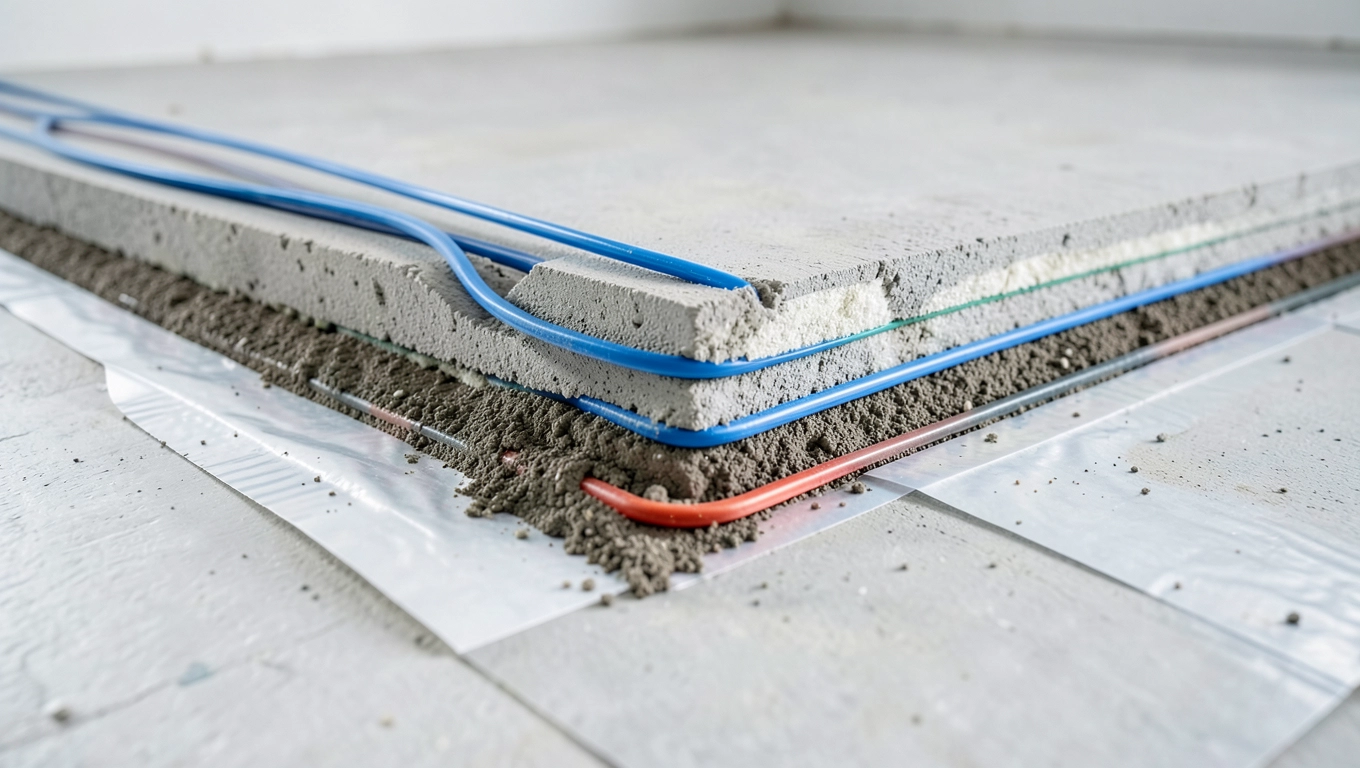

Przekrój posadzki z ogrzewaniem podłogowym – warstwy i grubości bez tajemnic

Wielu inwestorów staje przed tym samym dylematem: zbyt cienka warstwa nad rurą pęka przy pierwszym sezonie grzewczym, a zbyt gruba zamienia komfortową podłogę w ślamazarnego goliata, który reaguje na zmianę temperatury po kilku godzinach. Prawidłowy przekrój posadzki z ogrzewaniem podłogowym to precyzyjna układanka grubości, w której izolacja termiczna, rura grzewcza, wylewka i posadzka współpracują jak mechanizm zegarka. W artykule znajdziesz konkretne wartości liczbowe oparte na normie PN-EN 1264, wzory do szybkiego obliczenia łącznej wysokości podłogi, a także siedem najczęstszych błędów wykonawczych, które kosztują tysiące złotych w poprawkach.

• Systemy ogrzewania podłogowego: mokry, suchy, frezowany
• Izolacja pod ogrzewanie podłogowe: jaka grubość styropianu lub XPS naprawdę wystarczy
• Grubość wylewki na ogrzewanie podłogowe: cement, anhydryt i wartości minimalne
• Rozstaw rur ogrzewania podłogowego i opór cieplny posadzki: co musi grać, zanim włączysz kocioł
• Checklist przed wylaniem i siedem błędów, które kosztują fortunę
• Kalkulator grubości warstw: policz to w trzydzieści sekund
• Normy i przepisy, które musisz znać

Systemy ogrzewania podłogowego: mokry, suchy, frezowany

Zanim dobierzesz grubość warstw, musisz wybrać technologię, bo każda z nich narzuca inne widełki wysokości. Mokry system z wylewką cementową lub anhydrytową to klasyka budownictwa jednorodzinnego i dominuje w nowych domach. Suchy system opiera się na panelach styropianowych z rowkami lub wkładkach aluminiowych, a frezowanie polega na wycięciu bruzd w gotowym stropie i wklejeniu rury bezpośrednio w podłoże.

Czas montażu różni się znacząco. System mokry wymaga sezonowania wylewki od trzech do sześciu tygodni, przy czym anhydryt skraca ten okres do około siedmiu dni. Suchy system oddajesz do użytku niemal od razu, bo panele układa się na sucho. Frezowanie to rozwiązanie pośrednie: montaż trwa dwa do trzech dni, ale wymaga idealnie równego stropu betonowego o grubości co najmniej siedmiu centymetrów.

Obciążenie stropu jest kluczowe przy adaptacjach starych budynków. Mokra wylewka cementowa waży od 80 do 120 kg na metr kwadratowy, anhydrytowa od 70 do 90 kg, a suchy system zaledwie 25 do 35 kg. Frezowanie nie zmienia wagi stropu, bo rury chowają się w jego strukturze, zwiększając wysokość podłogi zaledwie o 1,5 cm wraz z warstwą wykończeniową.

Kiedy nie warto stosować danego systemu? Mokrego unikaj przy remontach z ograniczonym nośnym stropem drewnianym, a suchego nie montuj pod ciężkie meble kuchenne bez dodatkowego wzmocnienia. Frezowanie odpada, gdy strop ma mniej niż 7 cm grubości lub jest zbrojony siatką stalową przy górnej krawędzi, bo narzędzie tnące uszkodzi zbrojenie.

Izolacja pod ogrzewanie podłogowe: jaka grubość styropianu lub XPS naprawdę wystarczy

Izolacja termiczna to fundament całego przekroju, bo bez niej ciepło ucieka w dół zamiast ogrzewać pomieszczenie. Na stropie między ogrzewanymi kondygnacjami wystarczy 3 do 5 cm EPS 100, a na gruncie lub nad nieogrzewaną piwnicą potrzebujesz 8 do 10 cm XPS o wytrzymałości 300 kPa. Styropian EPS 200 sprawdza się pod wylewkami cementowymi w salonach, bo wytrzymuje większe obciążenia punktowe od mebli.

Współczynnik lambda decyduje o skuteczności. EPS 100 ma lambdę 0,038 W/(m·K), EPS 200 to 0,034 W/(m·K), a XPS 300 osiąga 0,032 W/(m·K). Różnica 0,006 W/(m·K) na 8 cm grubości daje oszczędność rzędu 15% w stratach ciepła w dół, co przy powierzchni 100 m² przekłada się na kilkaset złotych rocznie w rachunkach.

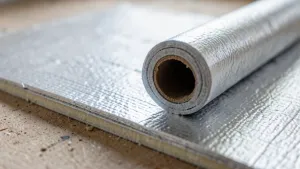

Panele refleksyjne z folią aluminiową to osobna kategoria. Mają grubość zaledwie 2 do 3 cm, ale działają inaczej: odbijają promieniowanie cieplne z powrotem do wylewki zamiast izolować. Stosuje się je wyłącznie pod system suchy lub frezowany, bo mokra wylewka cementowa niszczy folię alkalicznym odczynem. Pod wylewkę anhydrytową też ich nie kładź, bo anhydryt ma pH powyżej 10 i rozpuszcza aluminium w ciągu kilku tygodni.

Folii PE nie pomijaj, bo bez niej wylewka cementowa wciąga wodę w styropian, tracąc wytrzymałość. Arkusze folii układaj z zakładką 10 cm i sklejaj taśmą, a brzegi wywijaj na ścianę do wysokości taśmy dylatacyjnej. Ten prosty detal eliminuje mostki akustyczne i chroni styropian przed wilgocią technologiczną przez pierwszych 28 dni wiązania.

Grubość wylewki na ogrzewanie podłogowe: cement, anhydryt i wartości minimalne

Norma PN-EN 1264 wyraźnie mówi: minimalna grubość wylewki cementowej nad rurą o średnicy 16 do 20 mm to 45 mm, ale w praktyce dążysz do 65 mm, bo cieńsza warstwa pęka przy cyklach grzewczych. Wylewka anhydrytowa potrzebuje jedynie 35 mm nad rurą, bo ma wyższą wytrzymałość na zginanie i lepiej przewodzi ciepło, więc szybciej oddaje energię do pomieszczenia.

Zbyt gruba wylewka to zmora termodynamiki. Przy 8 cm nad rurą cementowa płyta potrzebuje dwóch do trzech godzin, żeby zareagować na zmianę temperatury zasilania, co w praktyce oznacza, że wychodząc z domu o siódmej rano, ostatnią kroplę ciepła czujesz po południu. Anhydryt dzięki dwukrotnie wyższej przewodności cieplnej skraca ten czas o połowę, ale wciąż wymaga kompromisu między akumulacją a bezwładnością.

Przelicznik łącznej wysokości podłogi wygląda następująco: H_total = izolacja + rura + wylewka + posadzka. Przykład dla salonu 25 m² na stropie między piętrami: 5 cm EPS 100 + 1,6 cm rura 16×2 + 6,5 cm wylewka cementowa + 1,5 cm panele laminowane = 14,6 cm. Gdybyś wybrał anhydryt, wysokość spada do 12,6 cm, a przy systemie suchym z panelem 3 cm zamykasz się w 9,5 cm.

Wygrzewanie wylewki to etap, którego nie wolno pomijać. Wg PN-EN 1264 włączasz instalację po 21 dniach od wylania cementu lub po 7 dniach od wylania anhydrytu, podnosząc temperaturę zasilania o 5°C dziennie aż do osiągnięcia 50°C, potem utrzymujesz ją przez 72 godziny i schładzasz w tej samej tempie. Ten cykl uruchamia skurcz termiczny i pokazuje, czy dylatacje zostały poprawnie rozmieszczone.

Rozstaw rur ogrzewania podłogowego i opór cieplny posadzki: co musi grać, zanim włączysz kocioł

Rozstaw rur decyduje o równomierności rozkładu ciepła. Strefa brzegowa przy oknach i ścianach zewnętrznych wymaga rozstawu 10 cm, bo tam straty cieplne są największe. Środek pomieszczenia pracuje na 20 cm, a w strefie komfortu możesz rozciągnąć do 25 lub nawet 30 cm, jeśli projektant potwierdzi, że moc grzewcza wystarczy. Rura 16×2 mm przy rozstawie 15 cm daje moc około 80 W/m², przy 20 cm spada do 65 W/m², a przy 25 cm oscyluje wokół 50 W/m².

Opór cieplny posadzki wykończeniowej to cichy zabójca wydajności. Norma dopuszcza łączny opór R ≤ 0,15 m²K/W, ale celuj w 0,10 m²K/W, bo każde 0,01 powyżej tej granicy obniża moc grzewczą o 7%. Gres polerowany ma R = 0,01, terakota 0,02, panele laminowane 0,08 do 0,12, a drewno dębowe o grubości 2 cm już 0,15. Parkiet z drewna egzotycznego 2,5 cm przekracza normę i zmusza instalację do pracy na wyższej temperaturze zasilania.

Dylatacja to temat-rzeka, w którym tonie co trzecia inwestycja. Taśma brzegowa z pianki PE o grubości 8 do 10 mm idzie po obwodzie każdego pomieszczenia i odcina wylewkę od ścian. Dylatacje pośrednie wycinasz w wylewce, gdy powierzchnia przekracza 40 m² lub gdy jeden z boków ma więcej niż 8 m. Bez nich wylewka pęka w najsłabszym miejscu, zwykle w progu między pokojami, bo tam naprężenia termiczne kumulują się na granicy dwóch stref temperaturowych.

Mostki termiczne przy drzwiach balkonowych i progach zewnętrznych kasuje ciągłość izolacji. Przy oknach narożnych wyciągasz XPS nie tylko pod podłogą, ale i 50 cm w górę ściany, żeby ciepło nie uciekało boczną ścieżką. Próg termiczny przy drzwiach balkonowych to oddzielny pas XPS o grubości 3 cm, wciśnięty między wylewkę a ościeżnicę, dzięki czemu temperatura posadzki przy samych drzwiach nie spada o więcej niż 2°C względem środka pokoju.

Checklist przed wylaniem i siedem błędów, które kosztują fortunę

Zanim ekipa przyjedzie z pompą do wylewki, sprawdź sześć rzeczy. Po pierwsze: masz plan grzewczy z rozmieszczeniem pętli i rozstawem rur podpisany przez projektanta. Po drugie: próba ciśnieniowa instalacji trwała minimum 24 godziny przy ciśnieniu 6 bar, bez spadku. Po trzecie: folia PE rozłożona z zakładką 10 cm, wywinięta na ściany. Po czwarte: taśma brzegowa na całym obwodzie, bez przerw. Po piąte: rura wypełniona wodą i odpowietrzona przez rozdzielacz. Po szóste: temperatura w pomieszczeniu powyżej 10°C.

Brak folii PE to błąd numer jeden, bo wylewka traci wodę technologiczną w styropian, a po sezonie widzisz pęknięcia w siatce. Brak wygrzania instalacji po wylaniu to numer dwa, bo wilgoć pozostaje w anhydrycie i po położeniu paneli wychodzi jako wybrzuszenia. Zbyt późne włączenie ogrzewania (po 6 tygodniach zamiast po 3) spowalnia osuszan wylewki cementowej, co skutkuje wyższą wilgotnością resztkową powyżej 3% CM. Brak planu grzewczego oznacza, że wykonawca kładzie rury jak popadnie, a ty płacisz za zimne strefy w salonie.

Bez odpowietrzenia rozdzielacza pompa pracuje na sucho i przepala się w ciągu dwóch sezonów. Brak ciągłości izolacji przy ścianach zewnętrznych daje mostki termiczne, przez które ucieka 15% ciepła. Wreszcie: brak pomiaru wilgotności resztkowej przed położeniem posadzki to plaga, bo klej do gresu na mokrej wylewce nie wiąże, a panele pęcznieją przy pierwszym kontakcie z wilgocią. Miernik CM wypożycz za 50 zł, a oszczędzisz kilka tysięcy na poprawkach.

Kalkulator grubości warstw: policz to w trzydzieści sekund

Wzór na łączną wysokość podłogi jest prosty, ale wymaga trzech danych wejściowych. Izolację dobierasz wg tabeli powyżej (od 3 do 10 cm). Średnicę rury masz w projekcie (zwykle 1,6 cm dla rury 16×2 lub 2,0 cm dla 20×2). Wylewkę liczysz jako rura + 3,5 cm (anhydryt) lub 4,5 cm (cement). Posadzkę dodajesz z tabeli oporów. Przykład dla sypialni na piętrze: 5 cm EPS + 1,6 cm rura + 3,5 cm anhydryt + 1,2 cm panele = 11,3 cm.

Dla łazienki na gruncie rachunek wygląda tak: 10 cm XPS + 2,0 cm rura + 4,5 cm cement + 1,5 cm gres = 18 cm. To dużo, ale zyskujesz akumulację cieplną, która pozwala taktować ogrzewanie na nocnej taryfie. Gdybyś musiał zmieścić się w 12 cm, wybierz system suchy: 3 cm panel z rowkami + 2 cm rura w rowku + 1,5 cm gres = 6,5 cm, ale koszt rośnie o 40% względem mokrego cementu.

Całkowita wysokość podłogi wpływa na wysokość progu drzwi, wysokość parapetów i konieczność podniesienia schodów. Jeśli różnica między starą a nową podłogą przekracza 3 cm, montujesz próg kompensacyjny lub obniżasz strop od spodu (co w praktyce jest niemożliwe bez projektu konstrukcyjnego). Dlatego przy remoncie zawsze zaczynaj od obliczenia łącznej wysokości, a dopiero potem dobieraj system.

Normy i przepisy, które musisz znać

PN-EN 1264 to europejska norma poświęcona w całości ogrzewaniu podłogowemu, podzielona na pięć części obejmujących wymiarowanie, instalację i badania. Definiuje minimalne grubości wylewek, dopuszczalne opory cieplne posadzek i procedurę wygrzewania. W polskim prawie budowlanym kluczowe jest Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, które w § 133 nakłada wymóg izolacji termicznej podłogi na gruncie o współczynniku U ≤ 0,30 W/(m²K).

Eurokod 2 (PN-EN 1992-1-1) reguluje projektowanie konstrukcji betonowych, co ma znaczenie przy obciążeniu stropu wylewką mokrą. Przy rozstawie legarów drewnianych powyżej 60 cm i wylewce cementowej 7 cm musisz sprawdzić nośność stropu z konstruktorem. W praktyce w budynkach z lat 90. i starszych stropy drewniane wytrzymują jedynie system suchy lub anhydryt do 4 cm.

Warunki techniczne 2021 zaostrzyły wymagania izolacyjności, ale ogrzewanie podłogowe pozostaje jedynym systemem, który naturalnie współpracuje z niskotemperaturowymi źródłami ciepła: pompami ciepła i kondensacyjnymi kotłami gazowymi. Przy projektowaniu temperatury zasilania 35°C na zewnątrz i 28°C w pomieszczeniu podłoga oddaje 55 W/m², co wystarcza w dobrze zaizolowanym domu. Przy temperaturze zasilania 45°C moc rośnie do 85 W/m², ale sprawność pompy ciepła spada o 30%.

Przekrój posadzki z ogrzewaniem podłogowym to inżynierska łamigłówka, w której każdy centymetr ma znaczenie energetyczne i komfortowe. Trzymaj się wartości z tabel, nie oszczędzaj na izolacji, wygrzewaj wylewkę wg normy, a podłoga odwdzięczy się równomiernym ciepłem przez następne 30 lat. Konkretne widełki z tego artykułu to wartości wyjściowe: weryfikuj je z projektantem instalacji, bo lokalne warunki gruntowe i klimatyczne potrafią zmienić rachunek o 2-3 cm w górę lub w dół.
