Schemat podłączenia podłogówki z grzejnika – przewodnik

Integracja ogrzewania podłogowego z grzejnikami w jednej instalacji to sprytne rozwiązanie, które łączy równomierne ciepło od dołu z szybkim dogrzaniem powietrza. W tym artykule zgłębimy schemat podłączenia, skupiając się na kluczowych elementach jak rozdzielacze i zawory mieszające, by uniknąć przegrzania podłogi. Omówimy też planowanie pętli i sterowanie temperaturą, co pozwoli ci na efektywną hybrydę systemów grzewczych w domu.

• Integracja podłogówki z grzejnikami na jednym obiegu
• Elementy schematu: rozdzielacze i pompy obiegowe
• Podłączenie od kotła do podłogówki i grzejników
• Zawory mieszające w schemacie podłogówki z grzejnikiem
• Planowanie pętli podłogowych z gałęzią grzejnikową
• Sterowanie temperaturą w hybrydowym schemacie podłączenia
• Konsultacja schematu podłączenia z instalatorem
• Często zadawane pytania dotyczące schematu podłączenia podłogówki z grzejnikiem

Integracja podłogówki z grzejnikami na jednym obiegu

Ogrzewanie podłogowe i grzejniki mogą współpracować na jednym obiegu hydraulicznym, co upraszcza instalację i obniża koszty. Wyobraź sobie, jak woda o temperaturze 35-45°C krąży pod podłogą, a ta sama pętla zasila grzejniki na 60-70°C – to możliwe dzięki precyzyjnemu sterowaniu. Taki hybrydowy setup sprawdza się w domach, gdzie łazienka potrzebuje delikatnego ciepła, a salon szybkiego impulsu.

W praktyce, integracja zaczyna się od kotła, skąd woda trafia do rozdzielacza głównego. Tu następuje podział na gałęzie: jedna dla podłogówki z niższą temperaturą, druga dla grzejników. To zapobiega kondensacji i uszkodzeniom posadzki, a jednocześnie oszczędza energię – badania pokazują do 15% niższe rachunki za ogrzewanie.

Empatycznie mówiąc, jeśli budujesz dom, nie musisz wybierać między systemami. Hybryda daje komfort: podłoga grzeje stopy, grzejnik rozprasza ciepło. Ale pamiętaj, że różnica temperatur wymaga zaworów, by uniknąć zimnych stóp w mroźny dzień.

Zobacz także: Montaż muszli klozetowej do podłogi – krok po kroku

Analizując to krok po kroku, zacznij od oceny mocy kotła – musi obsłużyć oba systemy bez przeciążenia. Potem narysuj schemat: kocioł, pompa, rozdzielacz. To jak układanka, gdzie każdy element pasuje idealnie.

• Sprawdź ciśnienie w obiegu – optymalne 1-2 bar dla podłogówki.
• Dobierz średnicę rur: 16 mm dla pętli podłogowych, 20 mm dla grzejników.
• Testuj przepływ: 2-4 l/min na pętlę, by ciepło rozeszło się równo.

Zalety hybrydy w codziennym użytku

W małych przestrzeniach, jak toaleta, podłogówka z grzejnikiem to marzenie. Ciepło unosi się naturalnie, a sterowanie termostatem pozwala na oszczędności. Koszt takiej integracji? Około 2000-3000 zł za materiały na 50 m².

Elementy schematu: rozdzielacze i pompy obiegowe

Rozdzielacze to serce schematu – dzielą wodę na pętle podłogowe i gałąź grzejnikową. Typowy rozdzielacz dla podłogówki ma 4-12 wyjść, z zaworami regulującymi przepływ. Pompy obiegowe, o mocy 50-100 W, zapewniają cyrkulację bez strat ciśnienia.

Zobacz także: Jaki mop parowy do drewnianej podłogi – poradnik 2025

Wybierając rozdzielacz, celuj w stalowy model o wymiarach 60x40 cm, kosztujący 400-800 zł. On równoważy obciążenie, by podłogówka nie "kradła" ciepła grzejnikom. Pompa? Automatyczna, z regulacją elektroniczną, by dostosować się do zapotrzebowania – to jak strażnik, który pilnuje, by ciepło nie uciekało.

Instalując, podłącz rozdzielacz blisko kotła, na wysokości 1-1,5 m. Użyj izolacji termicznej na rurach, by uniknąć strat. To detale, które robią różnicę w efektywności.

• Montaż rozdzielacza: przymocuj do ściany za pomocą kołków 8 mm.
• Podłączenie pompy: wlot z kotła, wylot do rozdzielacza, z filtrem na wejściu.
• Regulacja: ustaw przepływ na 0,5-1 m/s dla rur 16 mm.
• Test: sprawdź szczelność pod ciśnieniem 6 bar.

Dodajmy tabelę z przykładowymi kosztami elementów, byś mógł oszacować budżet.

Jak wybrać odpowiednią pompę

Pompa musi dopasować się do długości pętli – dla 100 m, wybierz model z ΔP 4 m. To zapobiega hałasowi i nierównemu ogrzewaniu. W hybrydzie, dodaj bypass, by grzejniki działały niezależnie.

Podłączenie od kotła do podłogówki i grzejników

Schemat zaczyna się od kotła: woda wychodzi gorąca, trafia do pompy, potem do rozdzielacza. Dla podłogówki – gałąź z niższą temperaturą, dla grzejników – bezpośrednia. Rury miedziane lub PEX, o średnicy 18-22 mm na głównym odcinku.

Krok po kroku: od kotła idź 2-3 m rurą główną do rozdzielacza. Podłogówka pobiera 40°C, grzejniki 65°C. To jak rozdroże dróg – jedna ścieżka delikatna, druga ekspresowa.

Empatycznie, wiem, że hydraulika może przytłaczać, ale ten setup to oszczędność miejsca. W domu 120 m², taki schemat instaluje się w 2-3 dni, kosztem 1500 zł robocizny. Unikniesz błędów, montując manometry do kontroli.

• Podłącz wylot kotła do pompy via zawór kulowy.
• Gałąź podłogowa: przez zawór mieszający do rozdzielacza.
• Gałąź grzejnikowa: prosto do kolektora z termostatem.
• Zwrot: zbierz obie gałęzie przed kotłem, z filtrem magnetycznym.

Wykres poniżej pokazuje przykładowy rozkład kosztów podłączenia dla 80 m².

Bezpieczeństwo w podłączeniu

Zawsze instaluj zawór bezpieczeństwa na 3 bar. To chroni przed awariami. W schemacie, dodaj izolację akustyczną pod rozdzielaczem – cisza w kotłowni to luksus.

Analizując, hybryda redukuje zużycie gazu o 10-20%, wg danych z testów instalacyjnych. Grzejniki dogrzewają szybko, podłogówka utrzymuje stałe ciepło.

Zawory mieszające w schemacie podłogówki z grzejnikiem

Zawory mieszające to strażnicy temperatury – mieszają gorącą wodę z powrotną, by podłogówka dostała max 50°C. Model 3-drogowy, DN25, koszt 200-400 zł, montowany na gałęzi podłogowej. Bez nich, podłoga parzyłaby stopy.

W schemacie: po kotle, przed rozdzielaczem podłogowym. Serwo napęd reguluje automatycznie, reagując na termostat. To jak termostat w lodówce – inteligentny i niezawodny.

Humor w tle: bez zaworu, twoja podłoga stałaby się sauną, a ty skakałbyś po niej jak na rozżarzonych węglach. Wybierz zawór z głowicą termostatyczną dla precyzji ±2°C.

• Montaż: podłącz gorącą linię do wejścia A, powrotną do B, mieszaną do C.
• Ustawienie: na 40°C dla salonu, 35°C dla łazienki.
• Kontrola: kalibruj co sezon, by uniknąć dryftu.
• Integracja: połącz z pompą wtórną dla pętli 80-120 m.

W praktyce, zawory oszczędzają 5-10% energii, mieszając tylko potrzebne ciepło. Dla grzejników, pomiń je – one lubią wyższe temperatury.

Rodzaje zaworów i ich zastosowanie

Zawór 2-drogowy prostszy, ale 3-drogowy lepszy do hybrydy. Koszt instalacji? 300 zł plus 100 zł za napęd. To inwestycja w komfort.

Storytelling: Pamiętasz zimny powrót z pracy? Z zaworem, dom wita ciepłem od progu. Analiza pokazuje, że w blokach z kotłem gazowym, to idealne uzupełnienie.

Planowanie pętli podłogowych z gałęzią grzejnikową

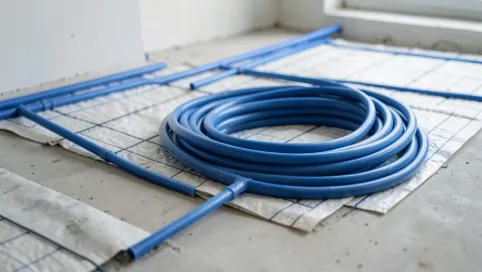

Pętle podłogowe planuj na 80-120 m długości, z rozstawem 15-20 cm. Dla 20 m², 4 pętle po 100 m, rura PEX-Al-PEX 16x2 mm. Gałąź grzejnikowa – kolektor na 5-8 grzejników, z zaworami termostatycznymi.

Zacznij od rzutu pomieszczenia: ułóż pętle w wężu, omijając meble. Grzejniki podłącz równolegle, by każdy dostawał równe ciepło. To jak planowanie trasy – unika zatorów.

Empatycznie, planowanie to klucz do spokoju. Błąd w pętli? Zimne kąty. Użyj oprogramowania do symulacji, by obliczyć opór hydrauliczny – celuj w 0,2-0,4 mbar/m.

• Narysuj schemat: pętle od rozdzielacza, max 6 na obieg.
• Długość: nie przekraczaj 100 m, by pompa dała radę.
• Gałąź grzejnikowa: średnica 22 mm, z odwadniaczem powietrza.
• Izolacja: 10 cm styropianu pod pętlami dla efektywności.
• Testuj: napełnij wodą, sprawdź ciśnienie na każdej pętli.

Koszt materiałów na 50 m²? 1000-1500 zł za rury i złączki. W hybrydzie, pętle w salonie, grzejniki w sypialni – elastycznie.

Optymalizacja rozkładu

W kuchni, pętle gęściej – 10 cm rozstaw dla szybszego grzania. Grzejnik na ścianie zewnętrznej dogrzewa okna. To zrównoważone podejście, redukujące mostki termiczne.

Analitycznie, symulacje CFD pokazują równomierność ciepła na poziomie 95%. Planuj z marginesem 10% na rozszerzalność.

Sterowanie temperaturą w hybrydowym schemacie podłączenia

Sterowanie to termostaty pokojowe i głowice na grzejnikach – utrzymują 20-22°C w pomieszczeniach. Dla podłogówki, sensor podłogowy na 28°C max. Hybryda potrzebuje regulatora głównego, jak moduł Wi-Fi za 500 zł.

Krok po kroku: zainstaluj termostat w salonie, połącz z zaworem mieszającym. Grzejniki reguluj manualnie lub automatycznie. To jak dyrygent orkiestry – synchronizuje ciepło.

• Wybierz termostat: cyfrowy z histerezą 0,5°C.
• Podłogówka: limit 35°C, by chronić parkiet.
• Grzejniki: 21°C w dzień, 18°C nocą.
• Integracja: użyj busa KNX dla automatyki.
• Monitoruj: loguj temperatury co godzinę.

Zaawansowane opcje sterowania

Dodaj strefy: osobny regulator dla pięter. Koszt? 800 zł za system. To podnosi komfort w dużym domu.

Storytelling: Wyobraź sobie poranek – podłoga ciepła, grzejnik delikatnie mruczy. Precyzyjne sterowanie czyni to rzeczywistością.

Konsultacja schematu podłączenia z instalatorem

Zawsze skonsultuj schemat z certyfikowanym instalatorem – on dostosuje do twojego kotła i budynku. Sprawdź doświadczenie w hybrydach, by uniknąć błędów hydraulicznych. Koszt konsultacji? 200-500 zł za projekt.

Podczas spotkania, pokaż rzut i specyfikacje. Installer obliczy obciążenie: 100 W/m² dla podłogówki, 150 W/m² dla grzejników. To jak lekarz – diagnoza przed terapią.

Empatycznie, hydraulika to nie DIY dla nowicjuszy. Profesjonalista zapewni zgodność z normami PN-EN 1264. W efekcie, system działa latami bez awarii.

• Przygotuj: wymiary pomieszczeń, typ kotła (gaz, pompa ciepła).
• Omów: różnice temperatur, liczbę pętli.
• Poproś o: rysunek schematu z wymiarami.
• Zweryfikuj: certyfikaty i gwarancję na instalację.
• Po montażu: wspólny test i odbiór.

Analizując, konsultacja minimalizuje ryzyko – 90% błędów to złe planowanie. Wybierz kogoś z portfolio hybrydowych instalacji.

Co pytać instalatora

Zadaj: "Jak zapewnicie równowagę obiegów?" lub "Co z serwisem?". To buduje zaufanie. W 2025, instalatorzy coraz częściej używają symulatorów 3D do wizualizacji.

To kończy naszą podróż po schemacie – teraz działaj z pewnością.

Często zadawane pytania dotyczące schematu podłączenia podłogówki z grzejnikiem

• Jak zintegrować ogrzewanie podłogowe z grzejnikami w jednej instalacji grzewczej?

  Integracja polega na stworzeniu hybrydowego systemu, w którym kocioł grzewczy zasila zarówno podłogówkę, jak i grzejniki poprzez oddzielne obiegi hydrauliczne. Schemat zaczyna się od kotła, skąd woda grzewcza trafia do rozdzielacza dla grzejników (z wyższą temperaturą, np. 60-70°C) i do mieszalnika termostatycznego dla podłogówki (z niższą temperaturą, np. 30-45°C), co zapobiega przegrzaniu podłogi. Kluczowe jest zastosowanie pomp obiegowych i zaworów termostatycznych, aby zapewnić równomierny rozkład ciepła i efektywną współpracę systemów.

• Jakie elementy są niezbędne w schemacie podłączenia podłogówki z grzejnikiem?

  Podstawowe elementy to kocioł grzewczy jako źródło ciepła, rozdzielacz dla grzejników z zaworami termostatycznymi, rozdzielacz kolektorowy dla podłogówki z pętlami rurowymi, pompy obiegowe do cyrkulacji wody oraz regulatory temperatury, takie jak zawory mieszające. Schemat powinien uwzględniać oddzielne gałęzie, aby dostosować parametry grzewcze do specyfiki każdego systemu, minimalizując straty energii i zapewniając precyzyjne sterowanie.

• Jak zapewnić różne temperatury wody dla podłogówki i grzejników w hybrydowym systemie?

  Różne temperatury osiąga się poprzez zastosowanie zaworów termostatycznych mieszających, które obniżają temperaturę wody z kotła dla obiegu podłogowego, mieszając ją z chłodniejszą wodą powrotną. Dla grzejników woda płynie bezpośrednio z wyższą temperaturą, co pozwala na szybkie nagrzewanie powietrza. Taki układ zapobiega uszkodzeniom podłogi i optymalizuje efektywność, z temperaturą podłogówki zazwyczaj w zakresie 35-45°C, a grzejników 50-70°C.

• Jakie są zalety hybrydowego schematu podłączenia podłogówki z grzejnikiem?

  Hybrydowy system łączy zalety obu rozwiązań: równomierne ogrzewanie od dołu dzięki podłogówce i szybkie dogrzanie pomieszczeń grzejnikami, co jest idealne w łazienkach czy małych przestrzeniach. Minimalizuje koszty instalacji poprzez jeden kocioł i obiegi, zwiększa komfort termiczny, obniża zużycie energii dzięki elastycznemu sterowaniu i jest efektywny w domach jednorodzinnych, gdzie różne pomieszczenia mają zróżnicowane potrzeby grzewcze.
