Wysokość schodów zewnętrznych – warunki techniczne, które musisz znać

Przeglądasz dziesiąty artykuł i wciąż nie masz pewności, czy Twój projekt przejdzie odbiory? Problem leży nie w braku przepisów, lecz w ich rozproszeniu po kilkunastu paragrafach, normach i wytycznych, które zdają się mówić jedno przez drugie. Poniżej znajdziesz skondensowaną wiedzę projektanta z konkretnymi liczbami, przykładami obliczeń i checklistą gotową do wydrukowania. Zanim położysz pierwszy stopień, sprawdź, czy Twoja dokumentacja sprosta wymaganiom działu III rozdziału 4 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

• Wzór 2h + s jak obliczyć wygodną wysokość i szerokość stopnia
• Maksymalna liczba stopni w biegu schodów zewnętrznych
• Pochylnie wymiary i spoczniki wg § 70
• Najczęstsze błędy projektowe przy schodach zewnętrznych checklista
• Schemat wymiarowania szerokości użytkowej
• Praktyczne przykłady obliczeniowe
• Wymiary schodów w budynku wielorodzinnym a w szpitalu porównanie
• Kiedy NIE stosować schodów zewnętrznych
• Spocznik przy pochylni kiedy jest obowiązkowy
• Dostępność schodów zewnętrznych dla osób z niepełnosprawnością
• Najczęstsze pytania inwestorów
• Zaproszenie

Wzór 2h + s jak obliczyć wygodną wysokość i szerokość stopnia

Ergonomia schodów opiera się na prostej zależności: suma dwóch wysokości stopnia i jednej szerokości stopnia powinna mieścić się w przedziale 0,60-0,65 m. Francuski architekt François Blondel sformułował tę regułę już w XVII wieku, a jej trafność potwierdza fizjologia ludzkiego kroku. Przy wzroście h = 17,5 cm szerokość s waha się od 27,5 cm (wersja oszczędna) do 30 cm (wersja komfortowa).

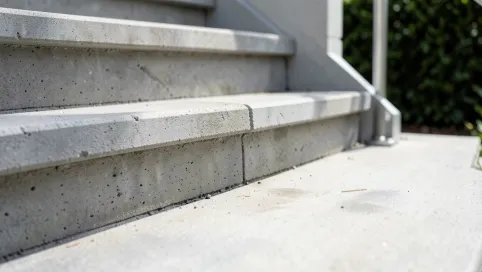

W schodach zewnętrznych dopuszczalne wartości h mieszczą się w przedziale 15-19 cm, choć § 68 ust. 1 wskazuje maksimum 19 cm dla budynków mieszkalnych. W praktyce oznacza to konieczność pogodzenia dwóch sprzeczności: im wyższy stopień, tym mniejsza szerokość, ale też trudniejsze pokonanie różnicy poziomów dla osób starszych i dzieci. Z tego powodu w budynkach użyteczności publicznej projektuje się stopnie 16-17 cm, co zostawia zapas na wózek inwalidzki czy chodzik.

Pomiar szerokości użytkowej biegu wykonuje się między wykończonymi powierzchniami ścian lub między wewnętrznymi krawędziami poręczy. Gdy bieg przylega do ściany tylko z jednej strony, liczy się odległość od ściany do wewnętrznej krawędzi balustrady. Reguła ta wynika z konieczności zapewnienia swobodnego przejścia dla osoby trzymającej się poręczy.

Szerokość biegu w zależności od typu budynku

Wartości w tabeli odpowiadają minimalnym wymaganiom określonym w § 68 ust. 2 i § 72 rozporządzenia. W garażach podziemnych projektanci często schodzą do 0,80 m, jeśli bieg obsługuje nie więcej niż 5 stanowisk postojowych, choć przepis milczy o tym wyjątku, a praktyka pozostaje dyskusyjna. Bezpieczniej trzymać się 0,90 m.

Maksymalna liczba stopni w biegu schodów zewnętrznych

Przepisy różnicują dopuszczalną liczbę stopni w jednym biegu ze względu na użytkownika i charakter obiektu. W szpitalach granica wynosi 14 stopni, w pozostałych budynkach użyteczności publicznej i zamieszkania zbiorowego 17 stopni. Domy jednorodzinne oraz budynki rekreacji indywidualnej nie podlegają temu limitowi, ponieważ obowiązuje je odrębny tryb użytkowania.

Schody zewnętrzne rządzą się dodatkową regułą: w jednym biegu zewnętrznym może znajdować się maksymalnie 10 stopni. Wynika to z faktu, że na zewnątrz trudniej zachować kontrolę nad równowagą, a lód, śnieg czy mokra nawierzchnia potęgują ryzyko poślizgnięcia. Po dziesiątym stopniu projektant musi wprowadzić spocznik o głębokości co najmniej 1,0 m, który pozwala złapać oddech i przenieść ciężar ciała.

Kształt stopni także podlega ograniczeniom. W szpitalach i budynkach opieki zdrowotnej zabronione są schody wachlarzowe, zabiegowe i kręcone, ponieważ osoba na noszach lub wózku inwalidzkim nie pokona zakrętu o zmiennej szerokości. Zakaz dotyczy też stopni bez nosków i podcięć w budynkach zamieszkania zbiorowego dla seniorów oraz w obiektach przystosowanych dla osób z niepełnosprawnością. Noski i podcięcia zmniejszają ryzyko zahaczenia butem o krawędź kolejnego stopnia, co ma znaczenie przy słabym wzroku lub problemach z koordynacją ruchową.

Stopnie klinowe, trapezowe i asymetryczne dopuszcza się wyłącznie w budynkach mieszkalnych jednorodzinnych oraz w ramach schodów wewnętrznych, gdzie nie występuje ruch publiczny. W praktyce inżynierowie unikają takich rozwiązań, bo ich obliczenia i wykonanie są kosztowne, a reklamacje użytkowników nie ustają.

Pochylnie wymiary i spoczniki wg § 70

Pochylnia stanowi alternatywę dla schodów wszędzie tam, gdzie konieczne jest pokonanie różnicy wysokości wózkiem, rowerem lub samochodem. Nachylenie definiuje się jako stosunek wysokości do długości rzutu poziomego. Przepisy dopuszczają różne wartości w zależności od funkcji i usytuowania pochylni.

Przy pochylniach o wysokości powyżej 0,5 m konieczne jest wykonanie spoczników co 9,0 m biegu. Spocznik musi mieć co najmniej 1,5 m długości, by osoba pchająca wózek mogła zatrzymać się i odpocząć bez cofania. Nawierzchnia pochylni powinna być antypoślizgowa, a jej odwodnienie gwarantować brak zastoin wody, które zmieniają tarcie i wydłużają drogę hamowania.

Kontrast krawędzi stopni obowiązek czy zalecenie?

Paragraf 71 ust. 4 nakłada obowiązek oznaczenia krawędzi stopni kolorem kontrastowym w budynkach wielorodzinnych oraz obiektach użyteczności publicznej. Trakt kontrastowy powinien mieścić się w przedziale 30-50% szerokości stopnia i wystawać minimum 2 cm ponad płaszczyznę. Oznaczenie wykonuje się farbą, taśmą antypoślizgową lub trwale wtopionym materiałem. Zasada ta wynika z potrzeb osób słabowidzących, które rozpoznają krawędź po różnicy jasności, nie po samej fakturze.

Najczęstsze błędy projektowe przy schodach zewnętrznych checklista

Błędy w dokumentacji schodów zewnętrznych powtarzają się z zaskakującą regularnością. Poniższa lista pochodzi z analizy uzgodnień i decyzji odmownych wydawanych przez nadzór budowlany w ciągu ostatnich pięciu lat. Każdy punkt można zweryfikować jeszcze na etapie projektu budowlanego, zanim papiery trafią do urzędu.

• Bieg zewnętrzny z więcej niż 10 stopniami. Najczęstszy błąd przy projektowaniu wejść do budynków na skarpach. Rozwiązanie: spocznik po dziesiątym stopniu.
• Brak spocznika przed drzwiami wejściowymi. Wymagana płaszczyzna manewrowa 1,5 × 1,5 m dla wózka inwalidzkiego. Bez niej odbiornik nie dopuści budynku do użytkowania.
• Stopnie bez nosków w budynkach opieki. Noski zmniejszają ryzyko zahaczenia, ich brak dyskwalifikuje projekt w obiektach dla seniorów.
• Za niska balustrada przy pochylni. Wymagane minimum 110 cm przy różnicy poziomów do 12 m. Przy wyższych pochylniach nawet 120 cm.
• Nachylenie pochylni dla niepełnosprawnych powyżej 8%. Przy przekroczeniu wózek inwalidzki nie utrzymuje kontroli zjazdu.
• Brak krawężnika 7 cm przy pochylni dla pieszych. Koło wózka zsuwa się z krawędzi przy braku bariery.
• Niezachowanie wzoru 2h + s w granicach 0,60-0,65 m. Skrajnie niskie lub wysokie stopnie tworzą barierę architektoniczną.
• Szerokość biegu poniżej 1,20 m w budynku wielorodzinnym. Utrudnia ewakuację i wnoszenie mebli.
• Brak kontrastowego oznaczenia krawędzi. Osoby słabowidzące nie rozróżnią granicy stopni.
• Schody zabiegowe w szpitalu. Całkowity zakaz w obiektach opieki zdrowotnej.
• Brak poręczy przyściennych w klatce schodowej. Wymagane co najmniej z jednej strony, w budynkach publicznych obustronnie.
• Pochylnia zjazdowa bez odwodnienia liniowego. Woda i lód niszczą nawierzchnię, zwiększają ryzyko wypadku.

Checklista obejmuje najważniejsze odstępstwa dyskwalifikujące projekt w świetle obowiązujących przepisów. Warto ją wydrukować i dołączyć do rysunków wykonawczych, by wykonawca nie zastąpił projektu własną interpretacją.

Schemat wymiarowania szerokości użytkowej

Szerokość użytkową biegu mierzy się prostopadle do kierunku ruchu, między wykończonymi powierzchniami ograniczającymi bieg. Gdy bieg przylega do ściany z jednej strony, pomiar biegnie od lica ściany do wewnętrznej powierzchni poręczy. Gdy obie strony biegu są otwarte, mierzy się między poręczami.

Wykończenie ściany obejmuje tynk, okładzinę i lamperię. Nie wlicza się kanałów instalacyjnych, rur spustowych ani gzymsów, które mogą zwęzić przejście. Poręcz mierzy się w jej najszerszym miejscu, zwykle w przekroju poprzecznym, nie w osi. Jeśli balustrada ma pochwyt o szerokości 5 cm, nie dodaje się go do szerokości użytkowej biegu.

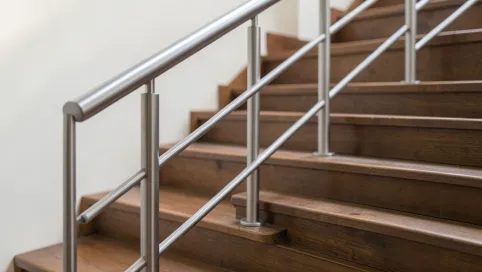

Przy schodach zewnętrznych balustrada musi spełniać dodatkowe wymagania: rozstaw szczebelków maksymalnie 12 cm, wysokość 110 cm (przy różnicy poziomów do 12 m). Te wartości reguluje § 298 rozporządzenia, którego zapisy uzupełniają wymogi działu III rozdziału 4.

Praktyczne przykłady obliczeniowe

Przykład 1 dom jednorodzinny. Wejście na taras o wysokości 90 cm. Dzieląc przez 15 cm, otrzymujemy 6 stopni. Dzieląc przez 19 cm, otrzymujemy 4,74 stopnia, czyli 5 stopni. Wybieramy wariant komfortowy: 6 stopni o h = 15 cm i s = 32 cm. Szerokość biegu 0,90 m. Spocznik przed drzwiami 1,20 × 1,20 m.

Przykład 2 budynek wielorodzinny. Klatka schodowa o wysokości kondygnacji 3,00 m. Przy h = 17,5 cm mieścimy 17 stopni (17 × 17,5 = 297,5 cm), a ostatnią wysokość wyrównujemy spoczkiem. Szerokość biegu 1,20 m. Suma 2h + s = 2 × 17,5 + 27,5 = 62,5 cm, mieści się w przedziale 0,60-0,65 m.

Przykład 3 pochylnia dla niepełnosprawnych. Różnica wysokości 0,90 m, nachylenie 8%, długość rzutu 11,25 m. Przy spocznikach co 9,0 m potrzebny jeden spocznik pośredni. Szerokość 1,20 m, krawężnik 7 cm, poręcze obustronne. Przed drzwiami płaszczyzna manewrowa 1,5 × 1,5 m.

Przykład 4 schody zewnętrzne do budynku publicznego. Różnica 1,80 m. Przy 10 stopniach w biegu h = 18 cm. Potrzebne dwa biegi po 10 stopni ze spocznikiem pomiędzy. Spocznik 1,50 m głębokości. Szerokość biegu 1,50 m dla komfortu. Kontrastowe oznaczenie krawędzi.

Wymiary schodów w budynku wielorodzinnym a w szpitalu porównanie

Różnice między budynkiem mieszkalnym a szpitalnym wynikają z odmiennych użytkowników. W wielorodzinnym kluczowa jest ewakuacja i ergonomia, w szpitalu bezpieczeństwo pacjentów na noszach i wózkach. Minimalna szerokość biegu różni się o 20 cm (1,20 m vs 1,40 m), co pozwala na manewr dwóch osób idących obok siebie lub przewiezienie łóżka szpitalnego.

Projektanci rzadko zdają sobie sprawę, że różnica 1,5 cm w wysokości stopnia zmienia obraz ruchu na klatce schodowej. Niższy stopień to mniejsze zmęczenie przy wchodzeniu, ale też więcej stopni na kondygnację i konieczność wydłużenia biegu. W szpitalu, gdzie ruch odbywa się wolniej, a pacjenci mają obniżoną sprawność, ten kompromis przesuwa się w stronę wygody kosztem miejsca.

Kiedy NIE stosować schodów zewnętrznych

Schody zewnętrzne nie są jedynym rozwiązaniem. W obiektach, gdzie wymagana jest pełna dostępność, lepsza będzie pochylnia lub platforma przyschodowa. Schody zewnętrzne nie sprawdzają się też na działkach o dużej różnicy terenu, bo generują wiele biegów i spoczników, zajmując cenny teren zielony.

Nie stosuje się schodów zabiegowych na zewnątrz budynków, gdzie nawierzchnia jest narażona na oblodzenie. Stopień klinowy w warunkach zimowych staje się pułapką, ponieważ jego nieregularna geometria utrudnia ocenę odległości. Bezpieczniej zastosować bieg prosty lub łamany ze spocznikami.

Przy różnicy wysokości powyżej 6,0 m lepszym rozwiązaniem będzie zewnętrzna winda lub podnośnik hydrauliczny. Schody tej wysokości wymagają co najmniej sześciu biegów, co wizualnie przytłacza elewację i obniża prestiż obiektu.

Spocznik przy pochylni kiedy jest obowiązkowy

Spocznik przy pochylni pełni dwie funkcje: umożliwia odpoczynek i pozwala na manewr wózka inwalidzkiego. Obowiązek jego wykonania pojawia się, gdy wysokość pochylni przekracza 0,5 m. Wówczas spocznik musi pojawić się co 9,0 m biegu.

Minimalna długość spocznika wynosi 1,5 m, a przed drzwiami wejściowymi jego powierzchnia musi mieć co najmniej 1,5 × 1,5 m. Ta druga wartość wynika z promienia skrętu wózka inwalidzkiego. Mniejsza płaszczyzna manewrowa uniemożliwia otwarcie drzwi i jednoczesne ustawienie wózka.

Spocznik nie może mieć spadku poprzecznego większego niż 2%. W przeciwnym razie wózek zsuwa się w kierunku krawężnika, a jego pasażer traci stabilność. Nawierzchnia spocznika powinna być identyczna z nawierzchnią pochylni, by nie tworzyć nierówności.

Dostępność schodów zewnętrznych dla osób z niepełnosprawnością

Schody zewnętrzne nigdy nie są w pełni dostępne dla osób poruszających się na wózku inwalidzkim. Mogą jedynie pełnić funkcję uzupełniającą obok pochylni lub podnośnika. Oznacza to, że w budynku użyteczności publicznej obok schodów zewnętrznych musi istnieć alternatywna droga komunikacji.

Osoby słabowidzące potrzebują kontrastowego oznaczenia krawędzi, poręczy o ergonomicznym przekroju (średnica 4-5 cm) i ciągłej nawierzchni bez progów. Osoby niewidome korzystają z dotykowych oznaczeń nawierzchni (pola uwagi przy krawędziach) oraz oznaczeń w alfabecie Braille'a na poręczach, choć te ostatnie nie są wymagane na schodach zewnętrznych.

Osoby starsze i dzieci potrzebują niższych stopni, poręczy na dwóch wysokościach i antypoślizgowej nawierzchni. Żłobki i przedszkola wymuszają dodatkowe balustrady pośrednie na wysokości 65 cm, które chronią najmłodszych użytkowników przed upadkiem.

Najczęstsze pytania inwestorów

Ile stopni może mieć jeden bieg schodów zewnętrznych? Maksymalnie 10. Po dziesiątym stopniu wymagany jest spocznik o głębokości co najmniej 1,0 m.

Czy w domu jednorodzinnym mogę zrobić 20 stopni w jednym biegu? Przepisy nie ograniczają liczby stopni w domach jednorodzinnych, ale ze względów bezpieczeństwa nie zaleca się przekraczania 18 stopni w jednym biegu.

Jakie jest minimalne nachylenie pochylni dla wózka inwalidzkiego? 8% na zewnątrz budynku i 6% wewnątrz, jeśli pochylnia ma charakter stały. Przy wyższych nachyleniach konieczne jest zainstalowanie podnośnika lub platformy.

Czy schody ruchome zwalniają z obowiązku schodów stałych? Nie. Paragraf 67 wyraźnie zabrania zastępowania schodów stałych ruchomymi w budynkach użyteczności publicznej.

Jaki kolor kontrastowy stosować na krawędziach stopni? Najskuteczniejszy kontrast uzyskuje się, łącząc jasny stopień (np. szary) z ciemnym oznaczeniem (np. czarnym lub żółtym). Stosunek luminancji powinien wynosić co najmniej 3:1.

Czy mogę zrobić schody zewnętrzne bez balustrady? Tak, jeśli różnica poziomów nie przekracza 0,5 m i nie ma ruchu publicznego. W pozostałych przypadkach balustrada jest obowiązkowa.

Zaproszenie

Powyższe wytyczne stanowią bazę, nie gotowy projekt. Każdy budynek różni się od siebie ukształtowaniem terenu, liczbą użytkowników i przepisami miejscowymi, które mogą zaostrzać wymagania rozporządzenia. Pracownia projektowa oferuje bezpłatną konsultację w zakresie wymiarowania schodów i pochylni. Skontaktuj się, by uniknąć kosztownych poprawek na etapie realizacji.

Źródła danych: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (dział III, rozdział 4, §§ 66-71, 298) isap.sejm.gov.pl; Polska Norma PN-EN 1991-1-1 Eurokod 1; PN-EN 1990 Eurokod 0; wytyczne dostępności Ministerstwa Rozwoju i Technologii.
