Żywica do zalewania puszek elektrycznych – jaką wybrać i jak nie spalić instalacji

Wybór żywicy do zalewania puszek elektrycznych potrafi spędzić sen z powiek nawet doświadczonemu elektrykowi, bo stawką jest bezpieczeństwo instalacji na lata. Na rynku roi się od produktów o zbliżonych nazwach, a różnice między nimi bywają subtelne, lecz kluczowe dla trwałości połączenia. Właśnie dlatego powstał ten przewodnik, który prowadzi przez gąszcz parametrów i norm, pomagając dobrać żywicę precyzyjnie do warunków pracy, napięcia oraz oczekiwanego czasu eksploatacji.

• Jak prawidłowo zalewać puszkę elektryczną żywicą bez błędów
• Dobór pojemności i parametrów żywicy do konkretnej instalacji
• Najczęstsze błędy instalatorów przy pracy z żywicami
• FAQ odpowiedzi na pytania, które pojawiają się najczęściej

Żywica poliuretanowa do puszek elastyczna ochrona połączeń kablowych

Poliuretan dwuskładnikowy (PUR) od lat dominuje w zastosowaniach zalewowych, ponieważ po utwardzeniu zachowuje elastyczność, a jednocześnie wykazuje wytrzymałość dielektryczną przekraczającą 20 kV/mm. Dzięki temu kompensuje naprężenia mechaniczne powstające przy grze i schładzaniu kabla, nie pękając jak sztywne żywice epoksydowe. Seria EG (standard) sprawdza się w większości instalacji niskiego napięcia, natomiast seria UG (niepalna) spełnia klasę palności V-0 według UL94, co ma znaczenie w tunelach kablowych i obiektach infrastruktury krytycznej.

Czas żelowania zależy od temperatury otoczenia i proporcji mieszania. Przy 23°C żywica EG osiąga stan stały po około 15-25 minutach, a pełne utwardzenie trwa 24 godziny. Wersje zimowe (oznaczone literą W) pozwalają na pracę w temperaturach sięgających -10°C, wydłużając czas wiązania do 40-60 minut, lecz zachowując końcowe parametry mechaniczne. Proporcja mieszania wynosi najczęściej 1:1 wagowo lub objętościowo, a odchylenie większe niż 5% masy składników skutkuje niedostatecznym sieciowaniem i spadkiem odporności chemicznej.

Żywica poliuretanowa doskonale przylega do polietylenu, PVC i ołowiu, tworząc jednorodną barierę przeciwwilgociową. Absorpcja wody po 28 dniach zanurzenia nie przekracza 0,5% wagowo, co potwierdzają badania zgodne z PN-EN 50393 dla muf kablowych niskiego napięcia. Zakres temperatur pracy mieści się zwykle w przedziale -40°C do +120°C, a krótkotrwałe przeciążenia do 160°C nie naruszają struktury spolimeryzowanego PUR. Warto jednak pamiętać, że poliuretan nie toleruje długotrwałego kontaktu z silnymi utleniaczami, stężonymi kwasami ani związkami chloru.

Przy doborze żywicy PUR do puszki instalacyjnej zwróć uwagę na lepkość mieszanki. Wersje o niskiej lepkości (poniżej 1500 mPa·s) wnikają w ciasne przestrzenie między żyłami, eliminując pęcherzyki powietrza, które mogłyby stać się punktami wyładowań niezupełnych.

Żywica epoksydowa czy żel izolacyjny co lepiej sprawdzi się w puszce?

Epoksyd (EP) wybierany jest tam, gdzie liczy się sztywność mechaniczna i odporność na ściskanie. Po utwardzeniu osiąga twardość Shore D w okolicach 80-85, dzięki czemu skutecznie chroni połączenia narażone na wibracje lub udary. Stosuje się go w rozdzielnicach średniego napięcia (do 21 kV), mufach transformatorowych oraz instalacjach przemysłowych, gdzie temperatura pracy sięga 130°C. Minusem pozostaje kruchość, zatem żywica epoksydowa nie sprawdzi się przy kablu poddawanym cyklicznym zgięciom.

Żel izolacyjny, znany również jako Power Gel, stanowi technologię pośrednią. Jego lepkość w stanie płynnym wynosi zaledwie 300-800 mPa·s, co pozwala na aplikację bez mieszania, prosto z worka lub kartusza. Po ekspozycji na wilgoć powietrza lub utwardzaczu sieciuje w ciągu 10-30 minut, pozostając lekko elastycznym. Żel doskonale sprawdza się w puszkach hermetycznych IP68, rozgałęźnikach oraz przy szybkich naprawach, gdzie czas montażu odgrywa pierwszorzędną rolę. Żywica żelowa nie wymaga proporcji mieszania, więc eliminuje ryzyko błędu wagowego.

Żywice węglowodorowe (CG) wyróżniają się możliwością późniejszego usunięcia. Po podgrzaniu do 80-120°C miękną i dają się wyciągnąć, co jest nieocenione przy serwisowanych instalacjach tymczasowych lub punktach pomiarowych wymagających okresowego dostępu. Z tego powodu znajdują zastosowanie w stacjach badawczych, placach budowy oraz systemach zasilania awaryjnego. Warto jednak wiedzieć, że żywice CG nie spełniają klasy niepalności V-0, a ich wytrzymałość dielektryczna oscyluje wokół 15 kV/mm, nieco poniżej parametrów PUR serii UG.

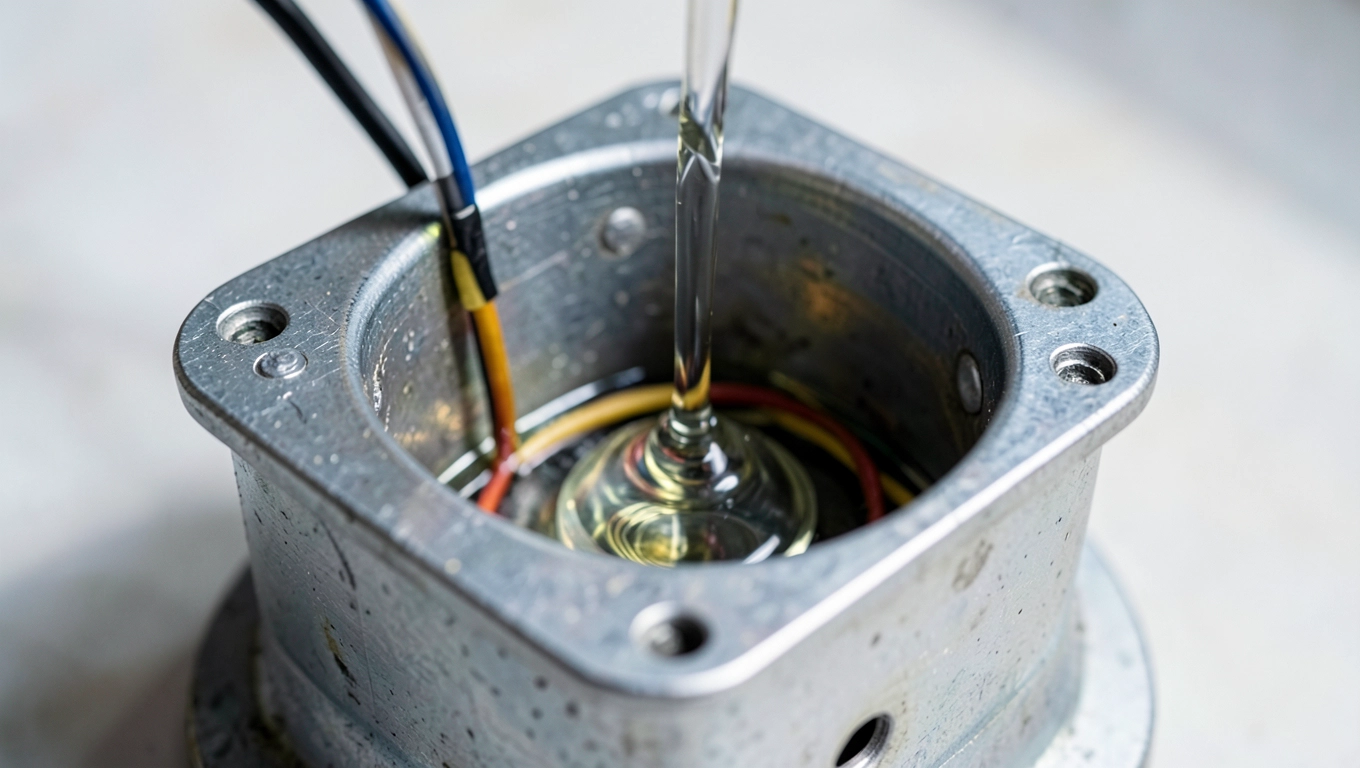

Jak prawidłowo zalewać puszkę elektryczną żywicą bez błędów

Przygotowanie powierzchni decyduje o przyczepności i szczelności. Żyły kabla oraz wewnętrzne ścianki puszki należy odtłuścić acetonem lub izopropanolem, a następnie osuszyć. Wilgotność resztkowa powyżej 2% masowo obniża adhezję nawet o 40%, ponieważ poliuretan reaguje z wodą, wytwarzając dwutlenek węgla i tworząc pęcherzyki. Środowisko pracy powinno mieścić się w zakresie 10-30°C, gdyż w niższych temperaturach reakcja sieciowania przebiega zbyt wolno.

Mieszanie składników wykonuje się w pojemniku z czystego tworzywa, nigdy w metalowej misce, która mogłaby katalizować reakcję. Czas mieszania wynosi minimum 3 minuty, a ruchy powinny być powolne i koliste, aby ograniczyć napowietrzanie. Po wymieszaniu warto odczekać 2 minuty, by pęcherzyki powietrza uniosły się ku górze. Zlewając mieszankę do puszki, należy kierować strumień po ściance, co pozwala uniknąć pękania strumienia i wtórnego wciągania powietrza.

Wypełnienie puszki powinno sięgać co najmniej 5 mm powyżej najwyżej położonego połączenia, gdyż żywica podczas sieciowania nieznacznie kurczy się (1-2% objętości). W mufach kablowych stosuje się formy termokurczliwe lub rozporowe, które nadają ostateczny kształt i chronią przed uszkodzeniami mechanicznymi. Po zalaniu wskazane jest pozostawienie puszki w pozycji poziomej na 30 minut, aby grawitacja równomiernie rozprowadziła mieszankę.

Nigdy nie dolewaj żywicy do częściowo utwardzonej warstwy. Świeża porcja nie zwiąże chemicznie ze starszą, tworząc szczelinę, przez którą przeniknie wilgoć.

Dobór pojemności i parametrów żywicy do konkretnej instalacji

Objętość zalewu oblicza się na podstawie wymiarów wewnętrznych puszki pomniejszonej o objętość zajmowaną przez kable i złączki. Przyjmuje się zapas 15%, ponieważ żywica podczas mieszania traci około 5-8% objętości wskutek pęcherzyków powietrza. Standardowe pojemności handlowe mieszczą się w przedziale 80-2000 ml, a dobór konkretnej wielkości wynika z przekroju kabla oraz typu puszki.

W małych puszkach instalacyjnych i rozgałęźnikach podtynkowych stosuje się opakowania 80-200 ml. Kabel YDYp 3×1,5 mm² zajmuje około 12 cm³ na metr bieżący, więc puszka o wymiarach 70×70×40 mm (196 cm³) wymaga jednego worka 250 ml z zapasem. Standardowe mufy niskiego napięcia (NN) dla kabli YAKY 4×35 mm² zużywają 286-464 ml, natomiast połączenia średniego napięcia (SN) na kablach XUHKXS 3×120 mm² potrzebują 730-1000 ml żywicy. Duże mufy i studnie kablowe, montowane w kanalizacji teletechnicznej, mieszczą się w zakresie 1500-2000 ml.

Normy bezpieczeństwa regulujące dobór i aplikację żywic izolacyjnych obejmują przede wszystkim PN-EN 50393 (metody badań muf kablowych NN) oraz IEC 60840 (kable SN o napięciu znamionowym powyżej 30 kV). Certyfikat zgodności z tymi normami powinien znajdować się w dokumentacji technicznej produktu. Producenci posiadający aprobaty SEP, BBJ czy VDE potwierdzają parametry wytrzymałościowe niezależnymi badaniami laboratoryjnymi, co ma znaczenie przy odbiorach instalacji przez inspektorów nadzoru.

Najczęstsze błędy instalatorów przy pracy z żywicami

Niedokładne proporcje mieszania stanowią przyczynę ponad połowy reklamacji. Tolerancja wagowa wynosi ±3%, a przekroczenie tego progu powoduje, że nadmiar jednego składnika pozostaje niezwiązany i migruje na powierzchnię, obniżając wytrzymałość dielektryczną. Najbezpieczniej korzystać z fabrycznych pojemników dwukomorowych, w których przegroda pęka pod naciskiem, zapewniając idealną proporcję bez konieczności ważenia.

Aplikacja w niewłaściwej temperaturze prowadzi do problemów odwrotnych. Przy 5°C żywica EG wiąże tak wolno, że kolejne warstwy mogą rozpuszczać poprzednie. Z kolei w upale powyżej 35°C reakcja przebiega gwałtownie, a ciepło sieciowania nie zdąży się rozproszyć, wywołując naprężenia wewnętrzne i mikropęknięcia. Dlatego latem zaleca się pracę wczesnym rankiem, a zimą użycie namiotu kablowego z dmuchawą ciepłego powietrza.

Pominięcie odpowietrzenia puszki skutkuje zamknięciem pęcherzy gazu, które przy zmianach temperatury rozszerzają się i tworzą kanały wilgoci. Otwór odpowietrzający o średnicy minimum 3 mm, umieszczony w najwyższym punkcie formy, pozwala gazom uciec podczas zalewania. Po zastygnięciu żywicy otwór zamyka się korkiem lub taśmą butylową.

Dobór żywicy niezgodnej ze środowiskiem pracy objawia się dopiero po miesiącach eksploatacji. Żywica poliuretanowa serii EG zastosowana w ziemi o wysokim stężeniu siarkowodoru (tereny bagienne) ulegnie degradacji chemicznej szybciej niż przewiduje gwarancja. W takich warunkach sprawdza się seria UG o podwyższonej odporności chemicznej lub epoksyd z utwardzaczem aminowym.

Żywica do fotowoltaiki i instalacji podziemnych

Instalacje fotowoltaiczne wymagają żywic odpornych na promieniowanie UV oraz cykliczne zmiany temperatur od -25°C zimą do 85°C latem na dachu. Poliuretan serii UG z filtrem UV sprawdza się w puszkach przy panelach, natomiast żel izolacyjny znajduje zastosowanie w szybkozłączach MC4, gdzie czas montażu jest ograniczony. Certyfikat TÜV Rheinland dla instalacji PV potwierdza odporność na starzenie cieplne przez minimum 25 lat.

Instalacje podziemne narażone są na wodę gruntową, gryzonie i ruchy ziemi. Żywica poliuretanowa UG z atestem do bezpośredniego zakopania w gruncie (klasa odporności IPx8) tworzy szczelną barierę nawet przy ciśnieniu hydrostatycznym 0,5 bara. W kanalizacji kablowej, gdzie występują okresowe zalewania, stosuje się dwuwarstwowe zabezpieczenie: najpierw kit Duct Seal wokół przepustu, potem zalew PUR.

Kity uszczelniające typu Duct Seal to plastyczna masa na bazie gliny lub silikonu, stosowana do wypełniania przepustów kablowych w rurach osłonowych. Chronią przed przeciągami, kurzem i drobnymi gryzoniami, ale same nie stanowią izolacji elektrycznej. Dlatego Duct Seal używa się jako uzupełnienie żywicy, a nie zamiennik.

FAQ odpowiedzi na pytania, które pojawiają się najczęściej

Jak długo wiąże żywica poliuretanowa? W temperaturze pokojowej 23°C czas żelowania wynosi 15-25 minut, a pełne utwardzenie następuje po 24 godzinach. W niższych temperaturach czas ten wydłuża się proporcjonalnie, nawet do kilku godzin przy 5°C.

Czy żywicę można stosować pod wodą? Tak, pod warunkiem użycia wersji oznaczonej symbolem WG (water ground) lub klasy IPx8. Żywica poliuretanowa UG zachowuje właściwości dielektryczne nawet przy ciągłym zanurzeniu, o ile temperatura wody nie przekracza 40°C.

Jak przechowywać niewykorzystaną żywicę? Fabrycznie zamknięte opakowania zachowują przydatność przez 12-18 miesięcy w temperaturze 5-25°C. Po otwarciu, składniki należy zużyć w ciągu tygodnia, chyba że producent dopuszcza dłuższy czas przechowywania w atmosferze azotu ochronnego.

Jak usunąć żywicę z połączenia? Żywice węglowodorowe (CG) miękną przy 80-120°C i dają się mechanicznie usunąć. Żywice poliuretanowe i epoksydowe wymagają frezowania lub dłutowania, a ich resztki rozpuszczają dimetylobenzen lub aceton techniczny.

Jaką żywicę wybrać do puszki instalacji fotowoltaicznej? Poliuretan serii UG z filtrem UV zapewnia odporność na promieniowanie i wysokie temperatury. Żywica żelowa Power Gel sprawdza się w szybkozłączach, gdzie liczy się krótki czas montażu.

Żywice izolacyjne stanowią fundament trwałej i bezpiecznej instalacji elektrycznej, a ich prawidłowy dobór przekłada się na wieloletnią eksploatację bez awarii. Przy zakupie warto kierować się nie ceną za kilogram, lecz konkretnymi parametrami technicznymi, zgodnością z normami PN-EN 50393 oraz warunkami środowiskowymi panującymi w miejscu montażu. Porównaj dostępne pojemności, sprawdź klasę niepalności i upewnij się, że wybrany produkt posiada certyfikat zgodności z dokumentacją projektową, zanim zlecisz zalewanie puszek elektrycznych.

Źródła danych i norm: PN-EN 50393, IEC 60840, klasyfikacja palności UL94, karty techniczne producentów żywic izolacyjnych, dokumentacja separatorów kablowych SEP oraz aprobaty techniczne ITB i BBJ.
