Folia paroizolacyjna pod panele i ogrzewanie podłogowe

Masz w planach podłogówkę, stoisz przed regałem z foliami w markecie budowlanym i nagle okazuje się, że półki uginają się od produktów o tajemniczych oznaczeniach: PE, ALU, Sd 100, Sd 1500. Producent podłogi mówi jedno, instalator drugie, a sprzedawca w sklepie trzecie. Tymczasem wybór folii paroizolacyjnej pod panele przy ogrzewaniu podłogowym to nie kwestia gustu, lecz fizyki budowli konkretne wartości dyfuzji, grubości i odporności cieplnej decydują o tym, czy podłoga przetrwa dekadę bez wybrzuszeń, czy zacznie skrzypieć po pierwszej zimie.

• Jaka grubość folii paroizolacyjnej pod podłogówkę?
• Folia paroizolacyjna pod panele schemat warstw krok po kroku
• Współczynnik Sd folii paroizolacyjnej co oznacza i dlaczego ma znaczenie?
• Folia paroizolacyjna pod wylewkę schemat 14 warstw
• Najczęstsze błędy montażu folii pod ogrzewanie podłogowe

Jaka grubość folii paroizolacyjnej pod podłogówkę?

Grubość membrany paroizolacyjnej zależy od tego, co znajdzie się nad nią. Pod panele laminowane lub winylowe kładzione bezpośrednio na folię grzewczą wystarcza folia paroizolacyjna 0,2 mm o stałej, kontrolowanej w produkcji grubości. Cieńsza folia zaczyna się rwać na łączeniach, grubsza sztywnieje i tworzy nierówne podparcie pod podłogą pływającą.

Pod wylewkę anhydrytową lub cementową sprawa wygląda inaczej. Tam paroizolacja musi wytrzymać obciążenie świeżego jastrychu, kontakt z wodą zarobową i wielotygodniowe schnięcie. Norma PN-EN 13984 dopuszcza membrany o grubości 0,2-0,5 mm, ale realne wymagania montażowe wymuszają układ trzech warstw: 0,3 + 0,3 + 0,5 mm lub dwóch warstw 0,3 mm z zakładkami klejonymi taśmą systemową.

Wartość orientacyjna dla inwestora przyjmijmy tak: pod panele 0,2 mm, pod wylewkę suma od 0,6 mm wzwyż. Widełki cenowe w 2024 roku oscylowały od 1,80 do 4,50 zł za metr kwadratowy przy folii polietylenowej, od 5 do 12 zł przy membranach wielowarstwowych z rdzeniem aluminiowym.

Pamiętaj o jednej zależności: im wyższa temperatura robocza podłogówki (norma dopuszcza do 35°C na powierzchni podłogi w strefach stałego pobytu), tym agresywniejsze środowisko dla polietylenu. Folia bez deklarowanej odporności cieplnej powyżej 70°C zaczyna krystalizować i traci szczelność już po 5-7 latach.

Folia paroizolacyjna pod panele schemat warstw krok po kroku

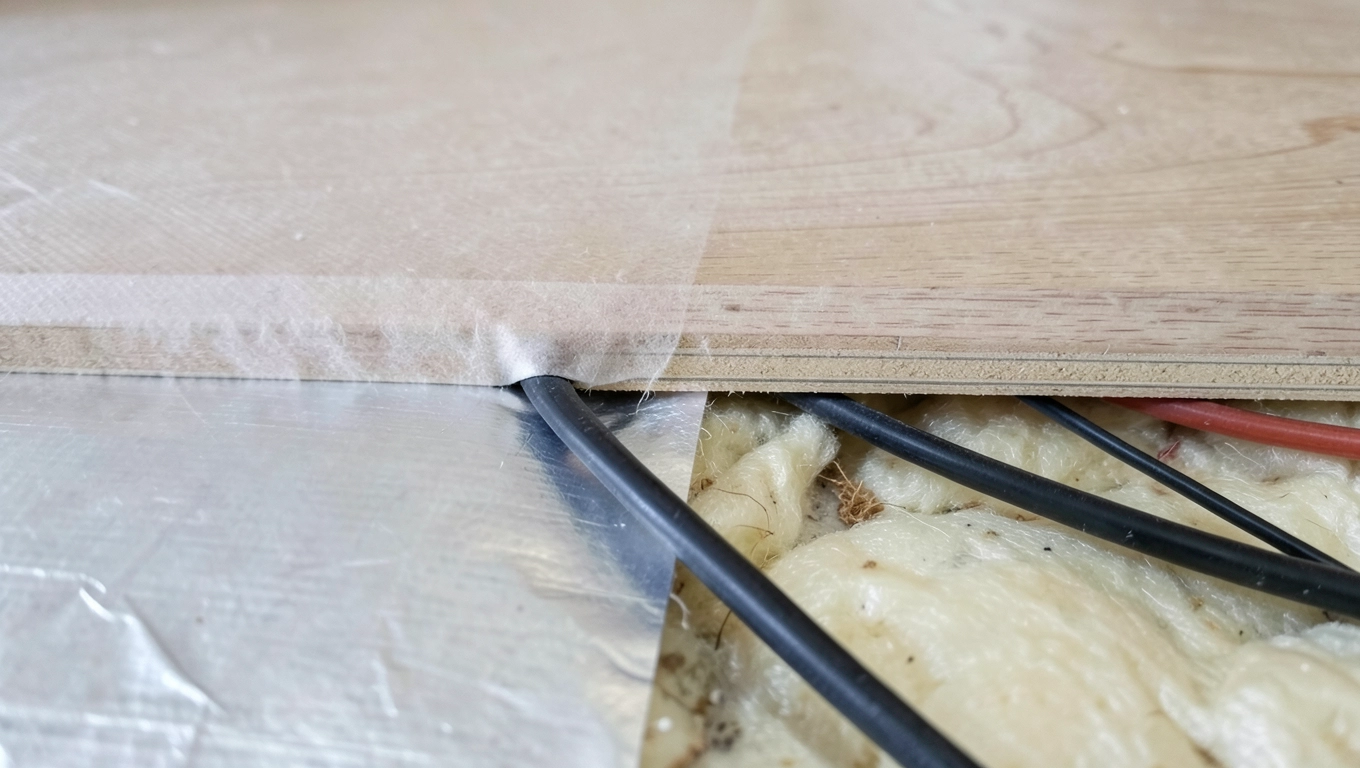

Układ od stropu w górę wygląda tak: strop warstwa wyrównawcza (jeśli wymagana) taśma brzegowa dylatacyjna folia paroizolacyjna 0,2 mm z zakładkami minimum 10 cm folia grzewcza lub mata grzewcza podkład akustyczny dopuszczony przez producenta paneli (zwykle 1,5-3 mm) panele. Taśma brzegowa idzie po obwodzie pomieszczenia i odcina wylewkę od ścian, kompensując ruchy termiczne podłogi pływającej.

Folię rozkładaj z zakładkami minimum 10 cm, a każde łączenie zaklej aluminiową taśmą systemową o szerokości co najmniej 50 mm. Zwykła taśma malarska klei przez pierwszy sezon, potem odpuszcza i para wodna zaczyna przenikać pod folię grzewczą. Tam, pod wpływem cykli grzania i chłodzenia, skrapla się, tworząc mikroklimaty sprzyjające rozwojowi grzybów.

Folię wywinięta na ścianę na wysokość 3-4 cm powyżej poziomu gotowej podłogi. Po ułożeniu paneli nadmiar odcinasz nożem, a krawędź maskujesz listwą przypodłogową. Wywinięcie chroni przed kapilarnym podciąganiem wilgoci z wylewki sąsiedniego pomieszczenia.

Przycinaj folię nożem segmentowym z wymiennym ostrzem. Nożyczki szarpią polietylen, zostawiają mikropęknięcia, które po roku zamieniają się w dziury.

Współczynnik Sd folii paroizolacyjnej co oznacza i dlaczego ma znaczenie?

Sd to ekwiwalentna grubość warstwy powietrza wyrażona w metrach. Mówi o tym, jak duży opór stawia membrana dla dyfuzji pary wodnej. Folia PE 0,2 mm osiąga Sd na poziomie 40-100 m, membrana wielowarstwowa z aluminium potrafi przekroczyć 1500 m. Im wyższe Sd, tym lepsza bariera dla pary, ale też mniejsza zdolność do odprowadzenia wilgoci resztkowej z wylewki w fazie schnięcia.

Minimalne Sd dla folii paroizolacyjnej pod panele z ogrzewaniem podłogowym to 100 m. Niższa wartość dopuszcza przenikanie pary w ilości około 1,5-2 g/m² na dobę, co przy cyklach grzewczych przekłada się na skropliny rzędu 100-150 ml wody dziennie w pokoju o powierzchni 20 m². Ta woda nie ma dokąd odpłynąć, więc wraca w strukturę paneli.

Przy ogrzewaniu podłogowym wodnym temperatura powierzchni rzadko przekracza 29°C, więc membrana klasy średniej (Sd 30-80 m) zwykle wystarcza. Przy elektrycznej folii grzewczej lub macie grzewczej temperatura miejscami sięga 35-45°C, co oznacza intensywniejsze parowanie z warstw poniżej i wymusza klasę Sd ≥ 100 m.

Folia paroizolacyjna pod wylewkę schemat 14 warstw

Układ warstw od stropu w górę prezentuje się tak: strop warstwa wyrównawcza taśma dylatacyjna obwodowa pierwsza warstwa paroizolacji 0,3 mm z zakładkami 15 cm druga warstwa paroizolacji 0,3 mm prostopadle do pierwszej trzecia warstwa paroizolacji 0,5 mm lub folia aluminiowa styropian EPS 100 lub XPS (8-15 cm w zależności od kondygnacji) rurki ogrzewania podłogowego w klipsach montażowych jastrych cementowy lub anhydrytowy (6-8 cm) warstwa sczepna po wyschnięciu folia PE rozdzielająca podkład pod panele panele. Każda z trzech warstw paroizolacji pełni inną funkcję mechaniczną: pierwsza chroni przed wilgocią resztkową ze styropianu, druga eliminuje ryzyko perforacji od klipsów, trzecia stanowi barierę przed wodą zarobową z wylewki.

Wielowarstwowy układ wynika z fizyki suszenia jastrychu. Cement wiąże wodę przez 28 dni, anhydryt przez 7-14 dni, ale przez cały ten czas jastrych oddaje wilgoć w obie strony. Trzy warstwy paroizolacji blokują tę migrację w dół, gdzie wilgoć mogłaby dotrzeć do stropu, a w budynkach wielorodzinnych do sufitu sąsiada z dołu.

Norma PN-EN 1264 dotycząca wodnego ogrzewania podłogowego wymaga, aby opór cieplny warstw nad rurkami nie przekraczał 0,15 m²K/W. Folia paroizolacyjna 0,2 mm ma opór rzędu 0,001 m²K/W, więc nie zakłóca wymiany ciepła. Trzy warstwy łącznie dają 0,003 m²K/W, nadal pomijalne dla bilansu termicznego podłogówki.

Najczęstsze błędy montażu folii pod ogrzewanie podłogowe

Pięć pomyłek powtarza się w co trzecim wykonaniu. Pierwsza to łączenie pasów bez zakładek lub z zakładkami poniżej 10 cm. Para wodna migruje przez każdy milimetr szczeliny, a z biegiem lat pęknięcie się powiększa. Druga to brak klejenia taśmą aluminiową. Folię po prostu rozkładają i przykrywają matą grzejną, sądząc, że ciężar warstw ją dociśnie. Nie dociśnie podłoga pływająca pracuje i folia się przesuwa.

Trzeci błąd to wywijanie folii na ścianę poniżej poziomu gotowej podłogi. Po montażu listew przypodłogowych wilgoć z tynku wędruje pod panele. Czwarta to perforacja folii klipsami montażowymi rurek bez podkładek ochronnych. Każdy klips wchodzi w styropian na 3-4 cm i jednocześnie przebija dolną warstwę paroizolacji. Piąta to stosowanie folii z odzysku lub bez oznaczenia normy PN-EN 13984 na rolce.

Folie bez certyfikatu CE i oznaczenia klasy reakcji na ogień (minimum E) nie spełniają warunków dopuszczenia do obrotu na rynku europejskim. W razie reklamacji ubezpieczyciel może odmówić wypłaty odszkodowania.

Skutki tych błędów pojawiają się po 2-4 sezonach grzewczych: wybrzuszenia paneli, skrzypienie pod obciążeniem, ciemne plamy na łączeniach, rozwój pleśni pod folią grzejną, odparzanie warstwy wierzchniej paneli winylowych.

Checklista montażowa krok po kroku

• Sprawdź, czy strop jest suchy i wyrównany (tolerancja 3 mm na 2 m)
• Rozłóż folię z zakładkami minimum 10 cm, pasy prostopadle do kierunku układania paneli
• Sklej każde łączenie taśmą aluminiową 50 mm, dociskając wałkiem
• Wywiń folię na ściany 3-4 cm ponad poziom docelowej podłogi
• Zamontuj folię grzejną lub matę grzejną zgodnie z instrukcją producenta
• Przetestuj ogrzewanie przed ułożeniem paneli (minimum 48 h pracy)
• Ułóż podkład akustyczny dopuszczony przez producenta paneli
• Zamontuj panele z zachowaniem dylatacji 8-10 mm od ścian
• Dociąć wywiniętą folię nożem po montażu listew
• Przechowaj rolkę z etykietą i atestem na wypadek reklamacji

Cechy dojrzałego produktu na co patrzeć przy zakupie

• Atest higieniczny lub deklaracja zgodności z PN-EN 13984
• Równa grubość na całej szerokości rolki (tolerancja ±5%)
• Deklarowana wartość Sd na etykiecie, nie w domysłach
• Tolerancja temperaturowa co najmniej do 80°C
• Klasy reakcji na ogień E lub lepsza (F nie spełnia norm)

Kiedy ta folia NIE zadziała

Pod panele drewniane lite (dąb, jesion) o grubości powyżej 14 mm drewno reaguje na wilgoć inaczej niż HDF w panelach laminowanych i wymaga paroizolacji o Sd ≥ 300 m. Pod panele klejone bezpośrednio do wylewki tam paroizolację kładziesz pod wylewką, a nad nią stosujesz grunt szczepny, nie osobną folię. W pomieszczeniach z instalacją tryskaczową lub stałą wentylacją mechaniczną nawiewno-wywiewną parametry doboru zmieniają się i wymagają konsultacji z projektantem instalacji sanitarnych.

Najczęstsze pytania

Czy pod panele winylowe (LVT) potrzebuję innej folii niż pod laminowane? Tak. Panele winylowe SPC i LVT mają opór cieplny 0,02-0,05 m²K/W, laminowane 0,06-0,10 m²K/W. Folia paroizolacyjna musi mieć Sd ≥ 150 m dla LVT, ponieważ winyl jest bardziej wrażliwy na wilgoć resztkową niż HDF.

Czy mogę połączyć pasy folii taśmą malarską? Nie systemowo. Taśma malarska traci klejność w 40°C, folia grzewcza w miejscach kontaktu nagrzewa się powyżej tej wartości. Używaj wyłącznie taśmy aluminiowej przeznaczonej do systemów ogrzewania podłogowego.

Jak długo wytrzyma prawidłowo dobrana folia? Polietylen zachowuje właściwości przez 25-30 lat w temperaturze do 40°C. Membrany wielowarstwowe z aluminium do 50 lat. Gwarancja producenta zwykle obejmuje 10 lat na szczelność i 25 lat na parametry mechaniczne.

Decyzja sprowadza się do dwóch pytań: panele na folii grzewczej czy wylewka z rurkami? Pierwszy wariant to folia paroizolacyjna 0,2 mm, Sd ≥ 100 m, montaż w 2-3 godziny. Drugi to trzy warstwy 0,3 + 0,3 + 0,5 mm pod styropianem, montaż w 5-7 godzin, zyskanie pełnej akumulacji ciepła w jastrychu. Wpisz wymiary swojego pomieszczenia w dostępny kalkulator doboru grubości, a otrzymasz gotową specyfikację materiałową z przeliczeniem na metry kwadratowe i rolki.

Źródła i normy: PN-EN 13984 (Elastyczne wyroby wodochronne Wyroby z tworzyw sztucznych i gumowe do regulacji przenikania pary wodnej), PN-EN 1264 (Wodne ogrzewanie podłogowe), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Dane cenowe na podstawie ofert rynkowych z pierwszego kwartału 2024 roku.
