Jak Podłączyć Podwójny Łącznik Schodowy? Schemat + Instrukcja Krok po Kroku

Pomyśl o ciemności panującej na klatce schodowej, gdy zmęczony wracasz do domu – szukanie włącznika bywa irytujące, prawda? Rozwiązaniem tego problemu są systemy oświetlenia sterowane z wielu punktów, a kluczowym elementem jest łącznik schodowy, szczególnie w wersji podwójnej. Jak podłączyć łącznik podwójny schodowy? W dużym skrócie sprowadza się to do doprowadzenia fazy, przewodów korespondencyjnych między łącznikami oraz wyprowadzenia do lampy/lamp, oczywiście z uwzględnieniem połączeń neutralnych i ochronnych. Dzięki temu uzyskasz komfort sterowania dwoma obwodami światła z dwóch miejsc jednocześnie.

• Budowa i Zaciski: Jak Zrozumieć Podwójny Łącznik Schodowy?
• Niezbędne Narzędzia i Kluczowe Zasady Bezpieczeństwa Przed Podłączeniem
• Praktyczne Wskazówki: Przygotowanie Przewodów do Montażu
• Testowanie i Weryfikacja Prawidłowości Działania Instalacji Schodowej Podwójnej

Analizując dostępne na rynku rozwiązania i typowe scenariusze domowe, łatwo zauważyć ewolucję od prostych systemów pojedynczych do bardziej zaawansowanych, które rozszerzają funkcjonalność sterowania oświetleniem. Włączniki schodowe, potocznie nazywane także wyłącznikami, występują w różnych konfiguracjach, a ich wybór zależy od konkretnych potrzeb i liczby punktów świetlnych, które chcemy kontrolować. Ich popularność w polskich mieszkaniach i domach wynika bezpośrednio z praktyczności zastosowania.

Jak widać z powyższego zestawienia, podwójny łącznik schodowy stanowi naturalny krok ewolucyjny w systemach sterowania oświetleniem z wielu miejsc, oferując wygodę obsługi dwóch niezależnych źródeł światła. Choć jego instalacja wymaga nieco więcej uwagi niż przypadku pojedynczego odpowiednika, możliwość kontroli nad dwoma obwodami z jednej ramki w dwóch punktach przestrzeni znacząco podnosi komfort użytkowania. To rozwiązanie zyskuje na popularności nie tylko w kontekście tradycyjnych klatek schodowych, ale wszędzie tam, gdzie pragniemy elastyczności w zarządzaniu oświetleniem kilku stref. Jego wszechstronność sprawia, że staje się standardem w nowoczesnych instalacjach elektrycznych, często wypierając potrzebę montażu dwóch oddzielnych ramek w tym samym miejscu.

Aby uzmysłowić sobie różnice w typowych kosztach zakupu podstawowych komponentów systemu schodowego, warto spojrzeć na orientacyjne ceny łączników.

Zobacz także: Appio włącznik dotykowy schodowy – jak podłączyć

Budowa i Zaciski: Jak Zrozumieć Podwójny Łącznik Schodowy?

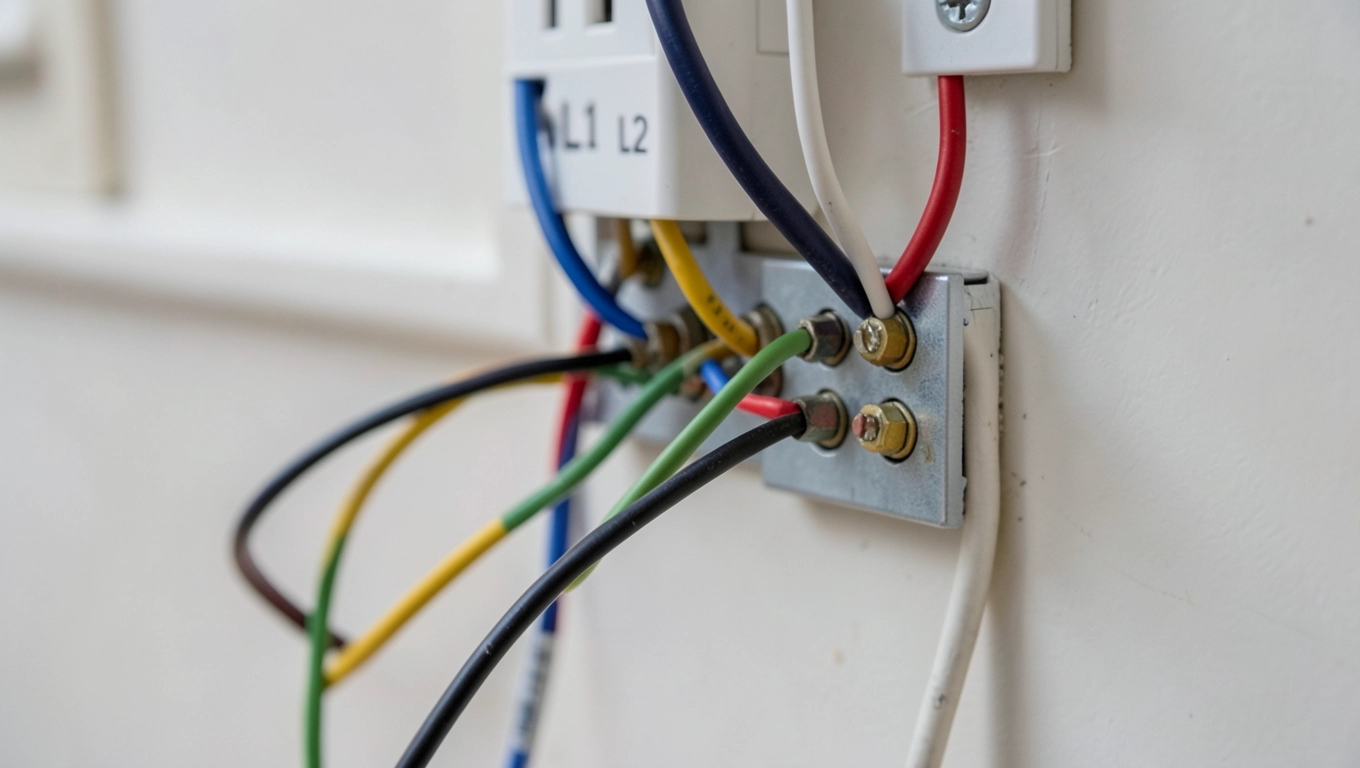

Zrozumienie wewnętrznej architektury i systemu oznaczeń podwójnego łącznika schodowego jest absolutnie kluczowe przed przystąpieniem do jakichkolwiek prac instalacyjnych. Możemy go wizualnie postrzegać jako de facto dwa niezależne łączniki schodowe wbudowane w jedną, wspólną obudowę, zamontowane w pojedynczej ramce instalacyjnej. Dzięki temu zyskujemy podwójną funkcjonalność w standardowej przestrzeni przewidzianej na pojedynczy osprzęt elektryczny.

Każda z dwóch niezależnych sekcji podwójnego łącznika schodowego, tak jak standardowy pojedynczy włącznik schodowy, posiada charakterystyczne zaciski. Zazwyczaj znajdziemy jeden wspólny zacisk wejściowy, przeznaczony do podłączenia przewodu fazowego, oraz dwa zaciski wyjściowe, określane mianem korespondencyjnych. Schemat ten powtarza się dla obu sekcji, co oznacza, że typowy podwójny łącznik schodowy będzie wyposażony w łącznie sześć zacisków instalacyjnych: dwa wspólne wejściowe (po jednym dla każdego obwodu) oraz cztery korespondencyjne (po dwa dla każdego obwodu).

Oznaczenia na zaciskach mogą się różnić w zależności od producenta, jednak najczęściej spotykane to litera 'L' lub cyfra 'P' albo '1' dla zacisków wspólnych wejściowych, do których podłączamy przewody fazowe. Zaciski korespondencyjne, pomiędzy którymi "przesyłana" jest faza zależnie od położenia klawisza, bywają oznaczane strzałkami, liczbami (np. '1', '2', '3', '4' w przypadku podwójnego łącznika) lub kombinacją liter i cyfr. Ważne jest, aby dokładnie zidentyfikować, które zaciski korespondencyjne należą do którego wejścia wspólnego, co zazwyczaj jest czytelnie pokazane na schemacie nadrukowanym na tylnej części łącznika lub w dołączonej instrukcji. Przykładowo, zacisk wspólny L1 może współpracować z korespondencyjnymi 1 i 2, podczas gdy L2 z korespondencyjnymi 3 i 4. Zaniedbanie dokładnego sprawdzenia tych oznaczeń może prowadzić do nieprawidłowego działania systemu lub wręcz uniemożliwić jego poprawne skonfigurowanie, dlatego jest to krytyczny moment pracy z osprzętem.

Zobacz także: Jak podłączyć włącznik schodowy podwójny krzyżowy? Poradnik krok po kroku 2025

Przy podłączeniu układu schodowego podwójnego, do każdego z dwóch łączników (tego na początku i tego na końcu obwodu, zazwyczaj ulokowanych w dwóch różnych puszkach elektrycznych) doprowadza się przewody. W przypadku pierwszego łącznika, przewód fazowy z zasilania (kolor brązowy, czarny lub szary, standardowo o przekroju 1.5mm² dla oświetlenia) powinien trafić do obu zacisków wspólnych wejściowych (np. L1 i L2), często wymagając zastosowania dodatkowego połączenia (np. kawałka przewodu lub złączki) w puszce, aby rozprowadzić fazę do obu sekcji łącznika. Od tego samego pierwszego łącznika muszą wyjść cztery przewody korespondencyjne – po dwa od każdej sekcji – prowadzące do drugiego łącznika podwójnego.

Drugi podwójny łącznik schodowy przyjmuje te same cztery przewody korespondencyjne, które trafiają na odpowiadające im zaciski (np. 1, 2, 3, 4). Od wspólnych zacisków wejściowych (np. L1 i L2, które w tym miejscu działają już jako wyjścia robocze, "przekazujące" fazę z przewodów korespondencyjnych) drugiego łącznika wychodzą dwa przewody, każdy prowadzący do swojego źródła światła, czyli lampy, którą steruje dany obwód. Te przewody robocze również powinny być o przekroju 1.5mm². Przewody neutralne (N, kolor niebieski) oraz ochronne (PE, kolor zielono-żółty) nie są podłączane do samego łącznika schodowego; zazwyczaj biegną one bezpośrednio od źródła zasilania do lampy, ewentualnie przez puszki połączeniowe, omijając puszki z łącznikami. Zapamiętanie tej zasady jest kluczowe: łącznik schodowy operuje jedynie na przewodzie fazowym.

Sama budowa fizyczna podwójnego łącznika schodowego wymusza zastosowanie puszek instalacyjnych o odpowiedniej głębokości. Standardowa puszka fi60 płytka może okazać się niewystarczająca do pomieszczenia sześciu lub więcej przewodów wraz z korpusem łącznika, który ma zazwyczaj głębokość od 20 do 30 mm. Zaleca się stosowanie puszek głębokich (np. fi60 o głębokości 40-60 mm), co ułatwia instalację przewodów, zapobiega ich zaginaniu pod zbyt ostrym kątem i zmniejsza ryzyko uszkodzenia izolacji podczas wciskania łącznika do puszki i mocowania go za pomocą śrub lub pazurków. Warto również zwrócić uwagę na system montażu łącznika w ramce - najczęściej jest to moduł montowany na metalowej podstawie, przykręcanej do puszki, na którą następnie zatrzaskuje się klawisze i ramkę ozdobną. Precyzyjne mocowanie metalowej podstawy jest istotne dla równego spasowania łącznika z płaszczyzną ściany i estetycznego wykończenia.

Zobacz także: Jak podłączyć włącznik schodowy pojedynczy? Poradnik krok po kroku 2025

Elementy zacisków w łącznikach wykonane są najczęściej z mosiądzu lub stali nierdzewnej, co zapewnia trwałość połączenia i odporność na korozję. Terminale śrubowe wymagają precyzyjnego dokręcenia - zbyt słabe może prowadzić do luźnego połączenia i nagrzewania się (potencjalnie powodując pożar!), podczas gdy zbyt mocne grozi zmiażdżeniem żyły przewodu. Terminale szybkozłączowe (Wago-podobne, sprężynowe) oferują szybszy montaż, ale wymagają idealnie prostej końcówki przewodu i są zazwyczaj przeznaczone tylko dla przewodów jednodrutowych (drut). Zawsze należy upewnić się, że odizolowany koniec przewodu jest w całości wprowadzony do zacisku, a izolacja dochodzi do jego krawędzi, zapobiegając niebezpiecznemu odkryciu żyły przewodzącej.

Dobrym zwyczajem jest poświęcenie chwili na analizę konkretnego modelu łącznika, który zamierzamy zamontować. Każdy producent może mieć minimalnie odmienne schematy nadrukowane na obudowie, które dokładnie ilustrują, jak podłączyć przewody do właściwych zacisków. Niektórzy mogą używać niestandardowych oznaczeń, co bez sprawdzenia instrukcji może wprowadzić w błąd nawet doświadczonego elektryka. Zawsze warto mieć schemat przed oczami podczas podłączania, szczególnie w przypadku bardziej skomplikowanych układów, takich jak sterowanie oświetleniem z dwóch miejsc przy użyciu podwójnego łącznika, obejmujące dwa niezależne obwody.

Zobacz także: Czy wyłącznik krzyżowy można podłączyć jako schodowy? Podłączenie i różnice 2025

Choć idea sterowania światłem z dwóch punktów może wydawać się prosta, z punktu widzenia instalacji elektrycznej podwójny łącznik schodowy stanowi miniaturowe centrum dystrybucji dla dwóch niezależnych linii sygnałowych (fazowych) między dwoma lokalizacjami. Każda sekcja tego łącznika wewnętrznie przełącza ścieżkę fazy pomiędzy swoimi dwoma zaciskami korespondencyjnymi. W jednym położeniu klawisza faza jest podawana na jeden z nich, w drugim położeniu na drugi. Dopiero połączenie dwóch takich łączników za pomocą czterech przewodów korespondencyjnych, które trafiają na odpowiadające zaciski w drugim łączniku, tworzy logikę pozwalającą włączać i wyłączać oba światła niezależnie od stanu drugiego łącznika. Na końcu obwodu, czyli w puszce drugiego łącznika, to właśnie z jego "wyjść" (czyli zacisków L1 i L2 na tym drugim łączniku) pobierana jest faza, która dalej biegnie do konkretnej lampy. Jeśli ten system zacisków i przepływu fazy jest dla Ciebie jasny, proces fizycznego podłączenia staje się znacznie mniej zagadkowy. Bez solidnego zrozumienia tej bazy, łatwo popełnić błąd i stworzyć instalację, która działa w sposób nieprzewidziany, np. zapalając obie lampy naraz lub tylko z jednego punktu.

W kontekście estetyki i wygody, wybór podwójnego łącznika schodowego zamiast dwóch pojedynczych obok siebie, jest decyzją, która przekłada się na lepszy wygląd instalacji i zajmuje mniej miejsca na ścianie. Moduły te są dostępne w szerokiej gamie wzorów, kolorów i materiałów, co pozwala dopasować osprzęt do stylistyki wnętrza. Cena takiego łącznika podwójnego (np. wspomniane 10-30€) jest często nieco wyższa niż dwóch pojedynczych łączników schodowych z najprostszej serii, ale komfort użytkowania i estetyka zazwyczaj rekompensują ten niewielki dodatkowy wydatek. Pamiętajmy, że kupując łącznik podwójny, kupujemy zintegrowane rozwiązanie dla dwóch obwodów sterowanych schodowo. Wiedza o jego wewnętrznej budowie to pierwszy krok do poprawnego montażu, a prawidłowe odczytanie i wykorzystanie zacisków łącznika schodowego podwójnego to serce całej operacji podłączenia.

Niezbędne Narzędzia i Kluczowe Zasady Bezpieczeństwa Przed Podłączeniem

Przystąpienie do jakichkolwiek prac przy instalacji elektrycznej bez odpowiedniego przygotowania i zachowania rygorystycznych środków ostrożności jest proszeniem się o kłopoty. Elektronika jest jak humor – dobra, gdy działa, groźna, gdy się zbuntuje. Elektryczność natomiast bywa bezlitosna. Porażenie prądem lub wywołanie pożaru to realne ryzyka, które można zminimalizować, stosując kilka prostych, ale absolutnie fundamentalnych zasad i wyposażając się w podstawowy zestaw narzędzi. Zapomnij o pracy na wczoraj lub o "jakoś to będzie".

Zobacz także: Czy włącznik schodowy może zastąpić zwykły? Poradnik 2025

Pierwszym i najważniejszym etapem, który wręcz musi wejść Ci w krew, jest odłączenie zasilania. Bez dyskusji. Bez wyjątków. Należy zidentyfikować odpowiednie obwody w rozdzielni (szafce bezpiecznikowej) i bezwzględnie wyłączyć zasilanie. To może oznaczać wykręcenie bezpieczników topikowych, przestawienie dźwigni wyłącznika nadprądowego (tzw. "S-ki") lub wyłączenie wyłącznika różnicowoprądowego (RCD), jeśli obwód oświetleniowy jest nim objęty. Nigdy, przenigdy nie pracuj pod napięciem. Nawet jeśli wydaje Ci się, że znasz układ na wylot.

Po wyłączeniu zasilania w rozdzielni, niech Cię nie kusi, żeby od razu łapać za przewody. Koniecznie musisz sprawdzić brak napięcia w miejscu, w którym będziesz pracować. Do tego służy probówka (świetlówkowa), wskaźnik napięcia (bardziej niezawodny, często dwubiegunowy ze wskazaniem cyfrowym lub diodowym) lub, najlepiej, multimetr. Sprawdź napięcie między każdą żyłą przewodu a żyłą ochronną (PE) oraz między żyłami przewodu (np. L i N, jeśli N jest obecne w puszce, lub między przewodami korespondencyjnymi a PE/N). Nawet bezkontaktowy próbnik napięcia (indukcyjny) może dać wstępne ostrzeżenie, ale pełne bezpieczeństwo daje tylko pewny pomiar napięcia w miejscu pracy. Pamiętaj, aby sprawdzić probówkę lub miernik, czy działa poprawnie, na znanym źródle napięcia PRZED i PO sprawdzeniu miejsca pracy. To prosta zasada, a uratowała już niejeden palec, czy nawet życie.

Przechodząc do narzędzi, potrzebujesz kilku absolutnie niezbędnych przedmiotów. Po pierwsze, zestaw wkrętaków. Co najmniej dwa typy: płaskie (różne rozmiary) i krzyżakowe (typu Phillips, PH). Kluczowe jest, aby wkrętaki były przeznaczone do prac elektrycznych, czyli miały izolowane uchwyty, zazwyczaj oznaczone symbolem 1000V. Wkrętaków używasz do odkręcania/dokręcania zacisków śrubowych w łączniku oraz do montażu łącznika w puszce (śruby mocujące). Pamiętaj, że stosowanie wkrętaków bez atestowanej izolacji, nawet jeśli wydają się pasować, to gra z ogniem. Dobry zestaw wkrętaków izolowanych można kupić już za około 30-50 €.

Niezbędne są również narzędzia do przygotowania przewodów: ściągacz izolacji i obcinaczki boczne. Sczyśczenie izolacji z przewodów korespondencyjnych i fazowego wymaga precyzji. Ściągacz izolacji, zwłaszcza automatyczny, pozwala na szybkie i bezpieczne usunięcie izolacji z końcówki przewodu na odpowiednią długość (zazwyczaj 8-12 mm dla zacisków śrubowych i szybkozłączek, ale zawsze sprawdź instrukcję łącznika!), bez ryzyka nacięcia samej żyły przewodzącej, co mogłoby osłabić przewód. Koszt prostego ściągacza to 10-30 €. Obcinaczki boczne (cążki) przydadzą się do równego przycięcia przewodów na odpowiednią długość, pozostawiając w puszce około 10-15 cm zapasu – co z kolei okaże się zbawienne, gdyby trzeba było kiedyś dokonać poprawek lub wymienić osprzęt. Tanie obcinaczki to wydatek rzędu 5-15 €.

Inne przydatne narzędzia to szczypce uniwersalne (do przytrzymania, formowania kształtu drutu – czasem trzeba zrobić oczko na zacisk śrubowy, choć nowe łączniki rzadko tego wymagają, częściej wystarczy wyprostować drut i wprowadzić go do zacisku) oraz mała poziomica, która pomoże zamontować łącznik prosto i estetycznie. Latarka czołówka jest nieoceniona, bo podczas prac w puszce czy pod sufitem światło musi padać dokładnie tam, gdzie patrzysz, a oświetlenie z wyłączonego obwodu oczywiście nie działa. Materiały eksploatacyjne jak taśma izolacyjna (do tymczasowego zabezpieczania końcówek, jeśli przerywasz pracę) czy złączki Wago (do połączeń w puszce, jeśli nie ma miejsca na terminale śrubowe lub używasz przewodów N/PE w dodatkowej puszce rozgałęźnej) również warto mieć pod ręką.

Oprócz narzędzi i zasady "Zero Wolt w miejscu pracy", pamiętaj o środowisku pracy. Prace elektryczne powinny być wykonywane w suchych warunkach. Wilgoć drastycznie zwiększa ryzyko porażenia. Należy też nosić suche obuwie. Unikaj pracy w pośpiechu i pod presją czasu. Lepiej zrobić przerwę i wrócić do zadania z czystą głową, niż popełnić błąd, który może mieć poważne konsekwencje. Zrozumienie i stosowanie kluczowych zasad bezpieczeństwa elektrycznego to fundament, od którego zaczynamy. Pamiętaj też o zabezpieczeniu miejsca pracy przed dostępem osób postronnych, zwłaszcza dzieci czy zwierząt, które mogłyby przypadkowo naruszyć izolację lub włączyć zasilanie.

Zasady bezpieczeństwa wykraczają poza sam moment pracy. Należy zadbać o to, aby po zakończeniu montażu wszystkie połączenia były solidne i pewne. Luźny przewód w zacisku, jak już wspomniano, to prosta droga do problemów. Zawsze dwukrotnie sprawdź dokręcenie śrub, a w przypadku zacisków sprężynowych upewnij się, że przewód wszedł do oporu. Po zamontowaniu łącznika w puszce, przewody powinny być delikatnie ułożone, a nie siłą wciśnięte, aby uniknąć zagięć czy uszkodzeń izolacji. Zwracanie uwagi na te "drobne" detale to właśnie różnica między prowizorką a instalacją, która posłuży lata bezawaryjnie. Czasem warto zastanowić się, czy na pewno chcemy brać na siebie ryzyko prac przy instalacji, zwłaszcza jeśli brak nam doświadczenia. Jeśli poczujesz choćby cień wątpliwości co do swoich umiejętności lub złożoności zadania, najlepszym rozwiązaniem jest wezwanie wykwalifikowanego elektryka. Empatycznie podchodząc do tej kwestii, koszt usługi elektrycznej jest zazwyczaj znikomym ułamkiem kosztów leczenia po wypadku lub szkód spowodowanych pożarem. Zastosowanie się do tych wytycznych stanowi solidną podstawę do dalszych kroków związanych z fizycznym podłączeniem łącznika. W końcu, prawidłowe podłączenie to nie tylko funkcjonalność, ale przede wszystkim bezpieczeństwo wszystkich użytkowników instalacji elektrycznej.

Dodatkowym, choć często pomijanym narzędziem, jest dobry marker lub taśma izolacyjna w różnych kolorach, służąca do oznaczania przewodów korespondencyjnych w puszce. Zanim podłączysz cokolwiek, po przeciągnięciu przewodów między puszkami łączników, oznacz je po obu stronach w ten sam sposób. Na przykład, użyj dwóch pasków żółtej taśmy na dwóch przewodach korespondencyjnych pierwszej sekcji łącznika i dwóch pasków zielonej taśmy na przewodach drugiej sekcji. To znacznie ułatwi prawidłowe podłączenie żył w drugim łączniku i uniknięcie pomyłek typu: "który to był ten pierwszy korespondencyjny od lampy numer jeden?". Studia przypadków pokazują, że proste błędy w identyfikacji przewodów są zaskakująco częstą przyczyną nieprawidłowego działania układów schodowych, nawet w przypadku doświadczonych osób. To mały wysiłek, który oszczędza mnóstwo frustracji podczas etapu testowania.

Praktyczne Wskazówki: Przygotowanie Przewodów do Montażu

Podejmując się zadania przygotowania przewodów do montażu łącznika podwójnego schodowego, często zaczynamy ten proces na etapie planowania lub realizacji okablowania całej instalacji w budynku. Inteligencja leży w przewidywaniu. Zamiast działać reaktywnie, lepiej zaplanować wszystko z odpowiednim wyprzedzeniem, myśląc o przyszłości instalacji. Jak sugerują doświadczenia, planowanie okablowania z myślą o przyszłej rozbudowie czy zmianie funkcji obwodów może zaoszczędzić sporo pracy, kosztów i bałaganu, jeśli zajdzie potrzeba modyfikacji systemu za kilka lat. Kto wie, może kiedyś zechcesz wymienić tradycyjne oświetlenie na bardziej zaawansowane, sterowane cyfrowo, co będzie wymagało dodatkowych żył w przewodach?

Na samym początku prac instalacyjnych, niezależnie od tego, czy to nowy budynek, czy gruntowny remont, kluczowe jest odpowiednie rozprowadzenie przewodów. W przypadku układu schodowego podwójnego potrzebujesz przewodów biegnących od punktu zasilania (zazwyczaj rozdzielni lub pobliskiej puszki rozgałęźnej) do pierwszej puszki łącznika, następnie czterech przewodów korespondencyjnych pomiędzy dwoma puszkami łączników schodowych, oraz po jednym przewodzie od drugiej puszki łącznika do każdej z dwóch lamp, które będą sterowane. Dodatkowo, do każdej lampy musi dotrzeć przewód neutralny (N) i ochronny (PE) bezpośrednio ze źródła zasilania (albo z rozdzielni, albo z puszki rozgałęźnej), omijając same łączniki schodowe.

Typowy przewód stosowany w domowej instalacji oświetleniowej to przewód w izolacji i powłoce PVC, oznaczony jako YDYp (płaski) lub YDY (okrągły), najczęściej o przekroju żyły 1.5mm² (dla obwodów oświetleniowych standardowo 10A). Pomiędzy łącznikami schodowymi podwójnymi będziesz potrzebował przewodu zawierającego minimum 4 żyły, np. YDYp 5x1.5mm². Cztery żyły zostaną użyte jako przewody korespondencyjne, a jedna dodatkowa żyła (np. ta w kolorze żółto-zielonym, mimo że PE nie jest wykorzystywane w łączniku, lepiej jej tam nie podłączać jako korespondencyjnej; można ją np. uciąć na krótko i zaizolować w puszce, albo w bardziej przemyślany sposób wykorzystać później, choćby jako dodatkową żyłę sterującą dla innych systemów) zostanie zapasowa lub uziemiona na końcach puszki dla porządku. Bardziej przyszłościowo myśląc, można pokusić się o położenie kabla np. 7x1.5mm² między łącznikami, dając sobie większą rezerwę żył na przyszłość. Cena przewodu 5x1.5mm² to orientacyjnie 0.8-1.2 € za metr, a 7x1.5mm² odpowiednio więcej. Różnica w kosztach kabla na etapie budowy jest marginalna w porównaniu do potencjalnych kosztów remontu w przyszłości.

Ważne jest, aby podczas układania przewodów pozostawić odpowiedni zapas w puszkach instalacyjnych – minimum 10-15 centymetrów. Ten "luźny" fragment przewodu pozwoli na swobodne operowanie żyłami podczas podłączania do łącznika, a w przyszłości ułatwi ewentualną wymianę osprzętu czy dokonanie zmian w konfiguracji bez konieczności skracania przewodów "na styk". Zbyt krótko docięte przewody to prawdziwa zmora instalatora, powodująca nerwy, niedokładne połączenia i potencjalne problemy. Za długie zawsze można skrócić.

Przed samym podłączeniem przewodów do zacisków łącznika, należy przygotować końcówki. Usunięcie zewnętrznej izolacji (powłoki) przewodu na odcinku kilku centymetrów (np. 5-8 cm) wykonujemy ostrożnie nożem monterskim lub specjalnym narzędziem do ściągania powłok, uważając, aby nie uszkodzić izolacji poszczególnych żył wewnątrz. Następnie, używając ściągacza izolacji, usuwamy izolację z każdej pojedynczej żyły na długości zgodnej z zaleceniem producenta łącznika – zwykle 8-12 mm. Taśma z miarką nadrukowana na ściągaczu izolacji jest pomocna, ale można też użyć miarki w samym łączniku (wiele ma oznaczenie długości izolacji przy zaciskach). Końcówka przewodu powinna być czysta, prosta i wolna od wszelkich pozostałości izolacji czy nacięć.

Dla przewodów jednodrutowych (drut), które są standardem w instalacjach ściennych w Polsce, przygotowana żyła jest zazwyczaj sztywna i gotowa do bezpośredniego włożenia w zacisk. W przypadku zacisków śrubowych, można żyłę lekko uformować w łuk, ale wiele nowoczesnych zacisków śrubowych przyjmuje prosty drut. Kluczem jest, aby dokręcając śrubę, żyła przewodu była wprowadzona do oporu, a dokręcenie było pewne – nie za słabe (ryzyko iskrzenia) i nie za mocne (ryzyko zerwania gwintu lub uszkodzenia żyły). Zaciski sprężynowe wymagają po prostu wciśnięcia prostej końcówki odizolowanego przewodu aż do kliknięcia lub wyczucia oporu, co świadczy o zablokowaniu żyły w zacisku sprężyny. Prawidłowa polaryzacja i podłączenia przewodów kolorami (brązowy/czarny/szary dla fazy L, niebieski dla N, zielono-żółty dla PE) muszą być konsekwentnie przestrzegane, nawet jeśli te ostatnie (N i PE) omijają sam łącznik.

Przed ostatecznym "wciśnięciem" łącznika do puszki i przykręceniem ramki, upewnij się, że wszystkie żyły są solidnie zamocowane w zaciskach. Można to sprawdzić, delikatnie pociągając za każdą podłączoną żyłę – nie powinna wysunąć się z zacisku. Nadmiar przewodów w puszce należy ostrożnie zgiąć i ułożyć tak, aby nie stanowiły przeszkody dla korpusu łącznika i nie były ściśnięte w sposób grożący uszkodzeniem izolacji. Uporządkowanie przewodów w puszce przed zamknięciem jej jest prozaiczne, ale pomaga uniknąć problemów z montażem i ułatwia ewentualne przyszłe prace. Całość operacji przygotowanie przewodów do montażu oraz ich wstępnego podłączenia w puszkach musi być przeprowadzona z największą starannością, gdyż stanowi fundament prawidłowo działającej i bezpiecznej instalacji elektrycznej schodowej podwójnej.

Kolejną praktyczną wskazówką jest użycie małych opasek zaciskowych (zip ties) wewnątrz puszki, aby połączyć ze sobą przewody danego obwodu lub przewody korespondencyjne. To tworzy pewnego rodzaju "wiązki", które są łatwiejsze do ułożenia w ciasnej przestrzeni puszki, zapobiega plątaniu się żył i wygląda bardziej estetycznie, co ma znaczenie, jeśli kiedykolwiek będziesz musiał ponownie otworzyć puszkę. Taki drobny detal organizacji pracy przekłada się na ogólną jakość i porządek instalacji. W końcu, elektryka to nie tylko funkcja, ale też estetyka i logika organizacji przestrzeni.

Testowanie i Weryfikacja Prawidłowości Działania Instalacji Schodowej Podwójnej

Zakończenie fizycznego podłączenia przewodów do łączników i lamp to zaledwie jeden z etapów. Kluczowym krokiem, który oddziela prowizorkę od profesjonalnie wykonanej instalacji, jest gruntowne testowanie instalacji elektrycznej oraz weryfikacja, czy cały układ schodowy podwójny działa zgodnie z założeniami i, co najważniejsze, jest bezpieczny. Nie ma tu miejsca na zgadywanie czy "może się uda". Testy muszą potwierdzić, że każdy element pracuje poprawnie, a połączenia są solidne.

Pierwszym etapem testowania, jeszcze PRZED załączeniem napięcia, jest kontrola wizualna i wstępne sprawdzenie poprawności połączeń. Upewnij się, że wszystkie przewody są poprawnie odizolowane na końcach, a izolacja dochodzi do krawędzi zacisków – żadna miedziana żyła nie może być widoczna poza zaciskiem. Sprawdź solidność zamocowania przewodów w zaciskach, delikatnie pociągając za każdą żyłę. Upewnij się, że łączniki są prawidłowo zamontowane w puszkach, a ich klawisze poruszają się swobodnie i nie zahaczają o ramkę czy krawędź puszki. Choć wydaje się to banalne, błędy na tym etapie są częstą przyczyną problemów.

Drugim, bardziej zaawansowanym etapem testów bez napięcia, jest wykorzystanie multimetru w trybie pomiaru ciągłości obwodu (sygnał dźwiękowy lub niska rezystancja). Odłącz zasilanie w rozdzielni ponownie, nawet jeśli wydaje Ci się, że go nie włączałeś od momentu podłączenia. Następnie, posługując się schematem podłączenia, sprawdź ciągłość poszczególnych połączeń. Na przykład, przy obu łącznikach (podwójnych) zamontowanych i połączonych, możesz sprawdzić ciągłość przewodów korespondencyjnych pomiędzy puszkami: przy pierwszym łączniku rozłącz na chwilę dany przewód korespondencyjny (np. jeden z tych dla pierwszej sekcji) i dotknij jednej sondy miernika do jego końcówki w tej puszce, a drugiej sondy do końcówki tego samego przewodu w puszce drugiego łącznika. Miernik powinien zasygnalizować ciągłość. Powtórz to dla wszystkich czterech przewodów korespondencyjnych.

Możesz również sprawdzić, czy same łączniki prawidłowo przełączają obwód wewnętrznie, używając miernika na zaciskach łącznika PRZED podłączeniem do instalacji lub po ich odłączeniu. Podłącz jedną sondę do zacisku wspólnego (L1 lub L2), a drugą do jednego z zacisków korespondencyjnych (np. 1 lub 2 dla L1). Przełączając klawisz danego łącznika, powinieneś zaobserwować zmianę ciągłości (raz ciągłość z zaciskiem 1, raz z zaciskiem 2 dla danego L). To potwierdza poprawność wewnętrznego mechanizmu łącznika i poprawność wykonania połączeń między zaciskiem wspólnym a korespondencyjnymi.

Najważniejszym testem jest weryfikacja prawidłowości działania instalacji schodowej podwójnej PO bezpiecznym załączeniu zasilania. Po upewnieniu się, że napięcie zostało włączone tylko w testowanym obwodzie i nie ma oznak awarii (np. natychmiastowe wybicie bezpiecznika czy RCD), przystąp do testu funkcjonalnego. Idź do pierwszego łącznika (załóżmy, że jest to ten, do którego dociera główne zasilanie fazą). Przełącz górny klawisz (sterujący pierwszym obwodem) w obie pozycje. Lampa pierwszego obwodu (np. na piętrze) powinna się zapalić i zgasnąć. Powtórz to samo dla dolnego klawisza (sterującego drugim obwodem) i lampy drugiego obwodu (np. na półpiętrze). Następnie idź do drugiego łącznika. Teraz najważniejsze: Przełącz górny klawisz drugiego łącznika – stan lampy pierwszego obwodu powinien zmienić się na przeciwny w stosunku do tego, jaki ustawiłeś pierwszym łącznikiem. Przełącz klawisz z powrotem. Lampa powinna znów zmienić stan. Powtórz pełny test dla dolnego klawisza i lampy drugiego obwodu.

Testując, należy sprawdzić wszystkie kombinacje: Lampę 1 zapal i zgaś raz z pierwszego łącznika, raz z drugiego. Upewnij się, że włączanie i wyłączanie działa z każdego miejsca, niezależnie od stanu drugiego łącznika w tej parze. To samo powtórz dla Lampy 2, używając drugich klawiszy obu łączników. Oba obwody schodowe muszą działać całkowicie niezależnie od siebie, a każdy z nich musi być sterowany z dwóch miejsc. Jeśli któraś lampa zapala się tylko z jednego łącznika, albo zapalają się obie lampy naraz przy przełączeniu jednego klawisza, lub system nie działa wcale, oznacza to błąd w okablowaniu lub podłączeniu zacisków. Schemat podłączenia i znajomość funkcji każdego zacisku są kluczowe do identyfikacji błędu. Częste błędy to pomylenie przewodów korespondencyjnych ze sobą (np. zamiana miejscami korespondencyjnych obwodu 1 i 2 w jednym z łączników podwójnych) lub podłączenie przewodu lampy do zacisku korespondencyjnego zamiast wspólnego wyjściowego w drugim łączniku, lub co gorsza, podłączenie przewodu fazowego bezpośrednio do przewodu lampy omijając łącznik.

Dodatkowo, po poprawnym teście funkcjonalnym, warto wykonać test napięcia i ciągłości uziemienia przy oprawach oświetleniowych (lampach), oczywiście zachowując wszelkie środki bezpieczeństwa pracy pod napięciem, lub, co bezpieczniejsze, przy wyłączonym napięciu dla ciągłości, i pod napięciem tylko do sprawdzenia obecności fazy. Multimetrem można sprawdzić, czy napięcie między przewodem fazowym (L) a neutralnym (N) przy oprawie wynosi około 230V, gdy światło jest włączone. Sprawdzenie ciągłości obwodu ochronnego (PE) od lampy do punktu uziemiającego w rozdzielni jest równie ważne i wykonuje się je przy wyłączonym napięciu miernikiem. Nieprawidłowy pomiar napięcia lub brak ciągłości PE wskazują na poważniejsze problemy z okablowaniem w ścianie lub połączeniami w puszkach rozgałęźnych, jeśli takie były użyte.

Ostatnim testem jest kontrola termiczna. Po pozostawieniu włączonych lamp przez 5-10 minut, ostrożnie dotknij obudów łączników. Nie powinny być gorące, jedynie lekko ciepłe. Nadmierne nagrzewanie jest sygnałem alarmowym, wskazującym na luźne lub wadliwe połączenie w zaciskach, które powoduje opór i generuje ciepło. W takiej sytuacji należy natychmiast wyłączyć zasilanie i dokładnie sprawdzić wszystkie połączenia, zwłaszcza te pod napięciem i w głównych torach prądowych (wejścia fazowe i wyjścia do lamp).

Pamiętaj, że prawidłowo działający układ schodowy podwójny powinien pozwalać na włączanie i wyłączanie każdej z dwóch lamp niezależnie, z obu lokalizacji, używając dedykowanych im klawiszy na podwójnych łącznikach. Jeśli któraś z tych funkcji nie działa, lub system zachowuje się w sposób nieprzewidziany (np. oba światła zapalają się jednym klawiszem, lub gasną losowo), to jednoznaczny sygnał o błędzie w instalacji. Pamiętaj, że samo podłączenie przewodów zgodnie ze schemat podłączenia łącznika podwójnego nie gwarantuje sukcesu, jeśli pomylisz przewody korespondencyjne lub nie dokonasz solidnych połączeń. Czasem trzeba cierpliwie prześledzić schemat i każde połączenie krok po kroku, aby zidentyfikować źródło problemu. To właśnie w tym ostatnim etapie, często wymagającym największej precyzji i analitycznego myślenia, kończy się sukcesem montaż podłączenia łączników schodowych podwójnych.
