Jak samodzielnie podłączyć oświetlenie schodowe z czujnikiem ruchu?

Autorzy multitext Aktualizacja: 28 maja 2026 r.

Zamontowałeś oświetlenie schodowe, ale kable plątają się pod schodami, czujnik albo nie rejestruje ruchu, albo włącza światło gdy nikt nie idzie? Problem tkwi zwykle w trzech miejscach: zły dobór przewodów, nieodpowiednia wysokość czujnika PIR lub połączenie przewodów w niewłaściwej kolejności. To nie są błędy wynikające z braku umiejętności to brak jednego, spójnego przewodnika, który pokazuje cały proces od A do Z, z wartościami, normami i wyjaśnieniem dlaczego coś działa, a nie tylko co zrobić. Ten artykuł właśnie taki jest.

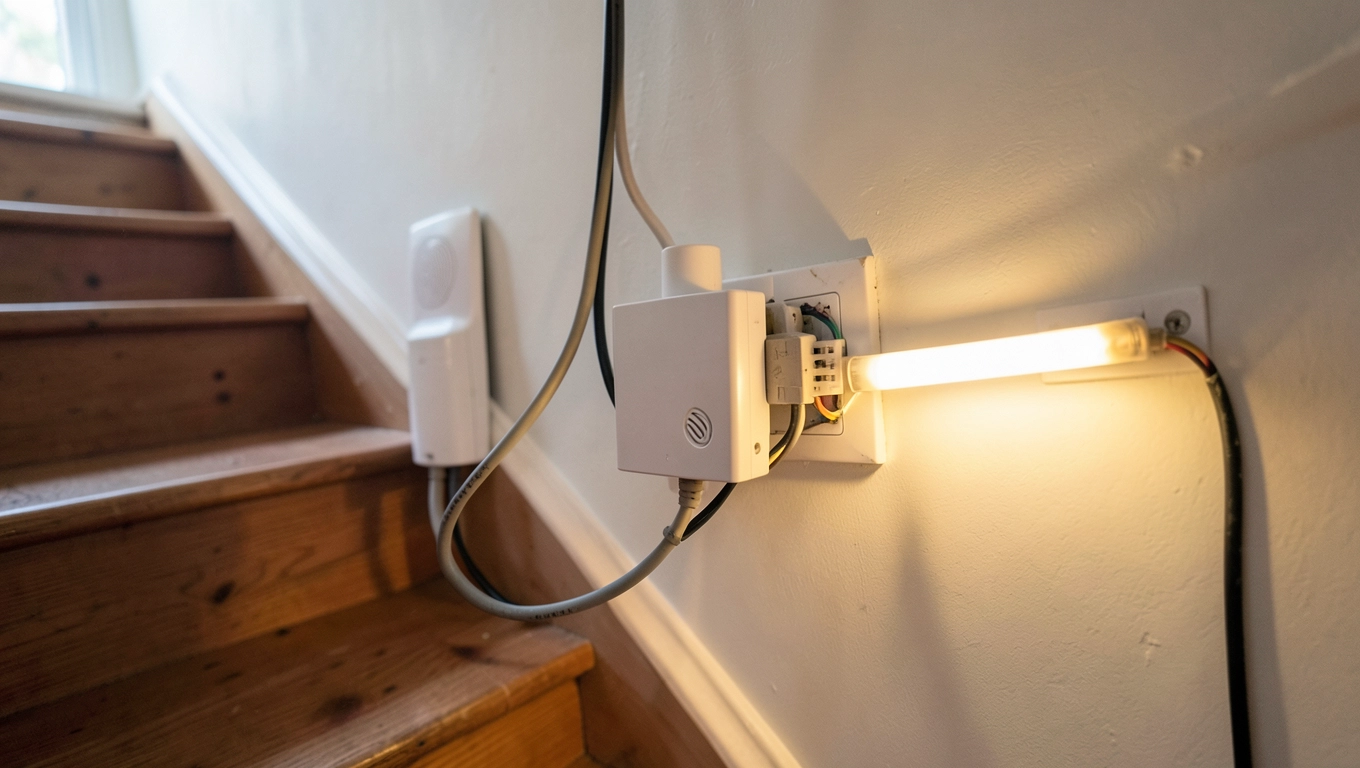

Jak podłączyć oświetlenie schodowe z czujnikiem ruchu

Dobór przewodów i zasilacza LED dla oświetlenia schodowego

Podstawą każdej instalacji oświetlenia schodowego z czujnikiem ruchu jest właściwy dobór przekroju przewodów. Przewód zasilający (faza, zero, ochrona) powinien mieć przekrój 3 × 1,5 mm² taki jak YDY 3×1,5 ponieważ wytrzymuje obciążenie do 16A, co przy typowym bezpieczniku 10A daje wystarczający margines bezpieczeństwa. Zbyt cienki przewód generuje straty mocy na długości trasy i może się przegrzewać, zwłaszcza przy montażu w przestrzeni zamkniętej pod schodami.

Przewód sterujący między czujnikiem a zasilaczem LED wymaga minimum 2 × 1,5 mm², lecz warto zastosować 3 × 1,5 mm², jeśli instalacja obejmuje dodatkowy włącznik ścienny lub źródło światła na osobnym obwodzie. Dla samych opraw LED listew montowanych pod stopniami wystarczy przewód 2 × 1,0 mm² (np. LK 2×1,0), ponieważ niskie napięcie (12V lub 24V) nie wymaga takiej rezerwy prądowej jak 230V.

Zasilacz LED to element, którego nikt nie chce źle dobrać, a jednak to jedna z głównych przyczyn awarii. Moc zasilacza musi przekraczać sumę mocy wszystkich opraw o minimum 20%. Jeśli planujesz oświetlenie składające się z ośmiu lampek LED po 5W każda, potrzebujesz zasilacza o mocy minimum 48W (8 × 5W + 20%). Zasilacz o mocy 40W będzie pracował na granicy możliwości, co skróci jego żywotność do kilku miesięcy.

Napięcie wyjściowe zasilacza dobierasz do typu opraw: 12V DC dla większości listew LED, 24V DC dla dłuższych tras lub opraw wymagających stabilniejszego napięcia. Różnica polega na stratach napięcia przy 24V spadek napięcia na długim przewodzie jest mniejszy, więc światło na ostatnim stopniu świeci równie jasno jak na pierwszym. Normy PN-EN 60670 i PN-EN 62368-1 nakładają obowiązek stosowania zasilaczy z izolacją SELV, co oznacza, że obwód wtórny jest bezpiecznie oddzielony od sieci 230V.

Rodzaje puszek elektrycznych w instalacji schodowej

Puszka podtynkowa Ø 60 mm sprawdza się do mocowania samego czujnika ruchu, jeśli montujesz go bezpośrednio na ścianie lub wnęce. Potrzebujesz dwóch otworów pod wkręty w rozstawie 60 mm standardowe wymiary sprawiają, że pasuje do niej każdy czujnik PIR dostępny na rynku. W przypadku gdy instalacja wymaga rozdzielenia obwodów (np. osobne zasilanie dla lampek i dla silnika sterującego), sięgnij po puszkę rozdzielczą 80 × 80 mm, która pomieści kostki zaciskowe i zabezpieczenia.

Wszystkie połączenia przewodów wykonuj w puszkach, niglu w szczelinach między schodami czy pod okładziną. Koszulki termokurczliwe zabezpieczają izolację przed wilgocią i przypadkowym dotknięciem to nie jest ozdobnik, lecz wymóg rozporządzenia Ministra Infrastruktury dotyczący warunków technicznych.

Montaż czujnika PIR wysokość i kąt detekcji na schodach

Czujnik PIR (pasYwny podczerwony) działa na zasadzie pomiaru zmian temperatury w polu widzenia. Ludzkie ciało emituje promieniowanie cieplne o długości fali 9-14 μm, które urządzenie rejestruje jako różnicę względem tła. Stąd nazwa „pasYwny" czujnik nie emituje żadnej energii, tylko nasłuchuje. Dla instalacji schodowej oznacza to, że montujesz go tam, gdzie zmiany temperatur są najwyraźniejsze.

Wysokość montażu czujnika ruchu na schodach powinna wynosić między 1,2 a 2,0 m nad podłogą. Niższy montaż skraca zasięg w poziomie czujnik widzi tylko obszar kilku pierwszych stopni. Wyższy montaż zmniejsza kontrast termiczny, bo promieniowanie ciała rozkłada się na większą powierzchnię detekcji i sygnał staje się słabszy. Dla typowych schodów w domu jednorodzinnym optymalna wysokość to 1,5-1,7 m, co zapewnia zasięg obejmujący całą szerokość biegu.

Kąt detekcji większości czujników PIR wynosi 120-180°, ale fizyka działania sprawia, że skuteczny zasięg to mniej niż połowa tego kąta. Czujnik 180° wykrywa ruch w kształcie półkola, ale tylko do 4-5 metrów, jeśli nie kierujesz go precyzyjnie. Na schodach warto zamontować go pod kątem 45° do kierunku ruchu, bo wtedy receptor widzi zmianę temperatury z boku, a nie frontalnie twoje ciało przecina kolejne segmenty detekcji, co daje pewniejsze załączenie niż proste podejście.

Zasięg czujnika regulujesz pokrętłem czułości. Standardowo ustawia się go na 3-7 m, ale na schodach między piętrami lepiej ograniczyć zasięg do 2-3 m, żeby czujnik nie reagował na ruch w dolnej lub górnej części klatki schodowej. W przeciwnym razie światło załączy się za każdym razem, gdy ktoś przejdzie obok schodów na dole, nawet jeśli nie zamierza po nich iść.

Funkcje dodatkowe czujnika, które wpływają na komfort użytkowania

Regulacja czasu załączenia to parametr, który decyduje o tym, czy oświetlenie schodowe będzie irytujące czy wygodne. Typowy zakres to 1 sekunda do 10 minut. Dla schodów między piętrami optymalny czas to 30-60 sekund wystarczająco długo, żeby bezpiecznie przejść, nie za długo, żeby światło nie paliło się po zakończeniu użytkowania schodów. Zbyt długi czas opóźnienia to najczęstszy błąd popełniany przy pierwszej konfiguracji.

Tryb dzień/noc (fotokomórka) pozwala wyłączyć czujnik w ciągu dnia, gdy naturalne oświetlenie schodów jest wystarczające. Działa to prosto: wbudowany fotorezystor mierzy natężenie światła i blokuje załączenie, gdy przekracza ono ustawiony próg (np. 50 luksów). To rozwiązanie obniża zużycie energii o 40-60% w domach z dużymi oknami na klatce schodowej.

Podłączenie czujnika ruchu i lampek schodowych krok po kroku

Przed rozpoczęciem jakiejkolwiek pracy przy instalacji elektrycznej odłącz napięcie w rozdzielnicy nie wystarczy wyłączyć włącznika na ścianie, bo obwód schodowy często nie ma osobnego punktu odcięcia. Zabezpiecz rozdzielnicę taśmą ostrzegawczą i oznacz ją jako „prace elektryczne". Miernikiem napięcia sprawdź każdy przewód dwukrotnie, zanim dotkniesz izolacji. Brak napięcia to podstawa, a izolowane narzędzia to twój jedyny kontakt z przewodami pod napięciem.

Schemat połączeń zaczyna się od zasilania: faza (L) przechodzi przez bezpiecznik 10A do rozdzielacza zainstalowanego w pobliżu schodów. Z rozdzielacza faza idzie do wejścia czujnika PIR (oznaczonego L lub L-in). Wyjście czujnika (L-out lub L-sterujący) przekazuje napięcie do zasilacza LED to on decyduje, czy światło zaświeci się natychmiast po wykryciu ruchu. Zero (N) i ochrona (PE) prowadzone są równolegle do zasilacza i do każdej lampki oddzielnie, tworząc osobny obwód niskiego napięcia.

Przewód sterujący między czujnikiem a włącznikiem ściennym (opcjonalny element) montujesz równolegle do przewodu zasilającego, jeśli chcesz mieć możliwość ręcznego włączenia światła niezależnie od czujnika. Takie rozwiązanie sprawdza się, gdy czujnik nie wykryje ruchu na przykład gdy idziesz bardzo wolno albo stoisz nieruchomo na środku schodów. Włącznik bistabilny (z podświetleniem LED) wymaga dodatkowego przewodu N, więc w tym przypadku potrzebujesz minimum 4 żył: L, N, PE i sterujący.

Po połączeniu wszystkich przewodów w kostkach zaciskowych zamontuj czujnik PIR w puszce podtynkowej, a zasilacz LED w suchym miejscu oddzielonym od schodów najlepiej w szafie technicznej lub wnęce za płytą karton-gips. Sprawdź działanie systemu: przejdź się po schodach w różnych porach dnia, regulując czułość i czas załączenia. Jeśli światło włącza się zbyt późno, zmniejsz opóźnienie; jeśli reaguje na ruch poza schodami, zmniejsz zasięg. Precyzyjna konfiguracja zajmuje 15-20 minut, ale eliminuje problemy na lata.

Ukrycie przewodów i estetyka instalacji schodowej

Estetyka to aspekt, który decyduje o satysfakcji z całej instalacji. Przewody prowadzone pod schodami możesz schować w listwach przypodłogowych lub w osłonach PCV montowanych wzdłuż bocznej krawędzi biegu. Kolor osłon dobierz do wykończenia schodów aluminium sprawdza się przy schodach metalowych, drewno przy konstrukcjach drewnianych, biały PCV przy schodach betonowych wykończonych farbą.

Oprawy montowane pod stopniami nie powinny świecić bezpośrednio w oczy osoby idącej schodami. Kąt padania światła regulujesz ustawieniem samej oprawy lub kierunkiem diod na taśmie LED boczne ustawienie eliminuje olśnienie i równomiernie oświetla powierzchnię stopnia. Dla schodów o wysokości 17-18 cm optymalny kąt to 30-45° od poziomu, co daje równomierne oświetlenie bez cieni na krawędzi stopnia.

Unikaj montowania czujnika PIR w miejscach narażonych na bezpośrednie działanie promieni słonecznych promieniowanie UV degraduje matrycę termiczną czujnika i fałszuje pomiary. Jeśli okno na klatce schodowej pada bezpośrednio na ścianę, przesuń czujnik o 30-50 cm w bok lub zamontuj go w niszy, która osłania urządzenie przed światłem. To drobnostka, ale wpływa na niezawodność przez cały okres użytkowania.

Światło na schodach z czujnikiem ruchu to inwestycja, która zwraca się nie tylko w rachunkach za prąd, ale też w poczuciu bezpieczeństwa każdy stopień widoczny jak na własnej dłoni, każdy ruch rejestrowany bezdotykowo, żadnych ciemnych zakamarków. Warto poświęcić godzinę na dokładną instalację, niż wracać do niej co kilka miesięcy z taśmą izolacyjną i klnąc pod nosem.
