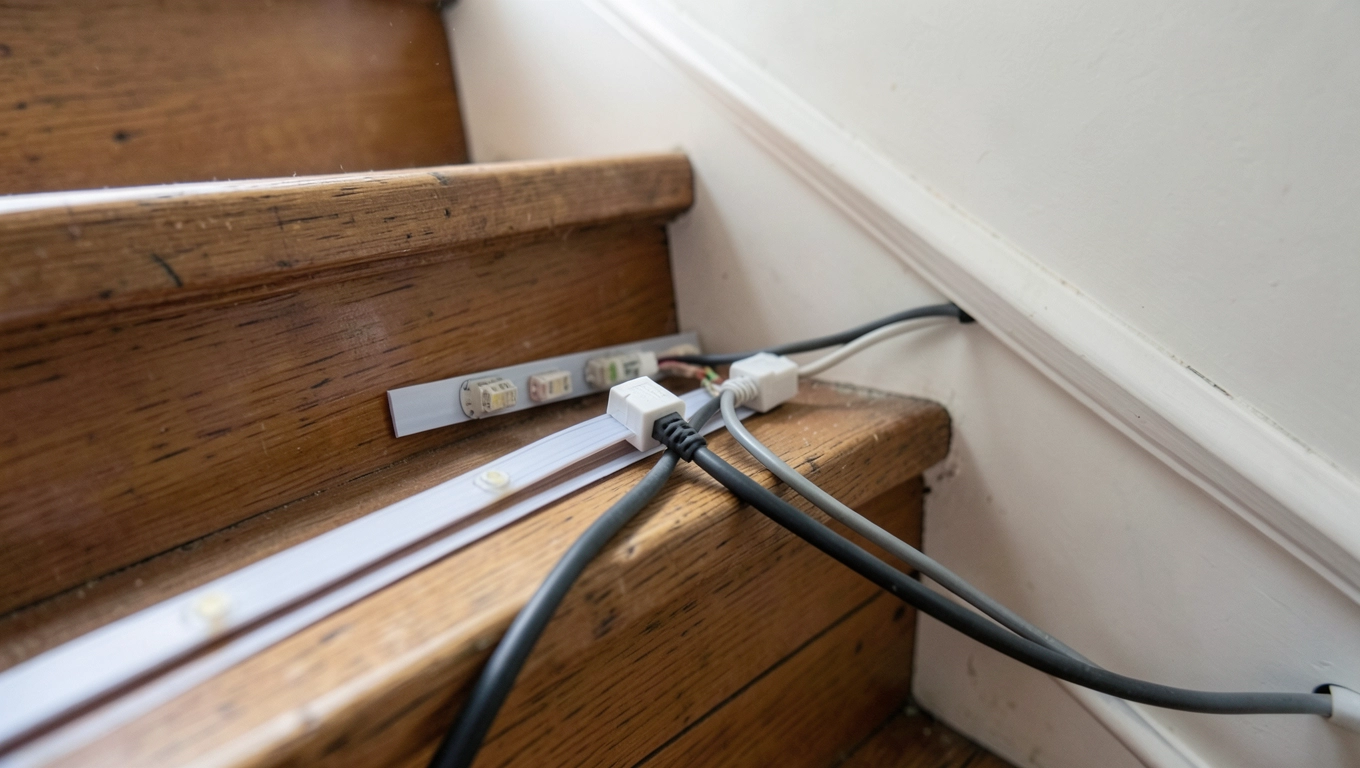

Jak podłączyć oświetlenie schodowe z czujnikami ruchu
Oświetlenie schodowe z czujnikami ruchu to prosty sposób na większe bezpieczeństwo i wygodę. Dylematy: które miejsca wybrać — dwie strony: początek i koniec; czy sterować zasilaniem 230 V czy 12 V; oraz jak poprowadzić przewody L, N i OUT, by uniknąć migotania i nadmiernego przeciążenia. Przed montażem zaplanuj działania zapobiegające awariom i ułatwiające późniejszy serwis.
- Planowanie instalacji oświetlenia schodowego z czujnikami ruchu
- Montaż czujników ruchu na schodach
- Podłączenie przewodów: L, N i OUT
- Kabelowanie i zasilanie taśmy LED
- Ustawienie czujników: kąty widzenia i wysokość
- Bezpieczeństwo i izolacja połączeń
- Test i regulacja systemu po instalacji
- Jak podłączyć oświetlenie schodowe
Poniższe zestawienie ułatwia wybór materiałów i budżetu dla typowej instalacji schodowej (taśma 5 m):
| Element | Ilość | Cena (PLN) | Uwagi |
|---|---|---|---|
| Czujnik ruchu (PIR) | 2 | 80–180 | 230 V lub 12 V |
| Taśma LED 12 V (5 m) | 1 | 50–180 | 4,8–14,4 W/m |
| Zasilacz 12 V | 1 | 50–250 | dobierz prąd wg mocy |
| Przewody 3x0,75 mm² | 5 m | 10–30 | do połączeń niskonapięciowych |
| Koszulki termokurczliwe, łączniki | pakiet | 10–40 | izolacja połączeń |
| Łączny koszt | - | 200–900 | Czas działań: 3–6 h |
Przykład kalkulacji: taśma 14,4 W/m × 5 m = 72 W → zasilacz 12 V min. 6 A (zalecany 8 A). Taśma 4,8 W/m × 5 m = 24 W → zasilacz 12 V 3 A. Dłuższe odcinki prowadź równolegle zasilaniem, unikając pojedynczego ciągu powyżej 5 m.
Planowanie instalacji oświetlenia schodowego z czujnikami ruchu
Najpierw zmierz trasę i wybierz miejsca montażu z uwzględnieniem estetyki i serwisu. Dwie lokalizacje czujników — obie strony — minimalizują martwe strefy. Zdecyduj, czy czujniki będą przełączać fazę 230 V do zasilacza, czy będą pracować po stronie 12 V; to rozstrzyga typ przewodów i zabezpieczeń.
Zobacz także: Jak Podłączyć Oświetlenie Schodowe z Czujnikiem Ruchu w 2025? Poradnik Krok po Kroku
Montaż czujników ruchu na schodach
Zamontuj czujniki na wysokości 1–1,5 m, tak aby pole widzenia obejmowało główną oś ruchu. Unikaj bezpośredniego kierowania na okna, grzejniki czy nawiewy. Mocowanie wykonaj solidnie, a przewody prowadź w peszlu lub korytku, by ograniczyć zużycie mechaniczne.
Podłączenie przewodów: L, N i OUT
Rozróżnij schematy: czujnik 230 V ma L, N i OUT (wyjście fazowe); czujnik 12 V pracuje z +, − i OUT. Przy czujniku 230 V: L → wejście czujnika, OUT → wejście zasilacza, N → neutralny zasilacz. Przy czujniku 12 V: podłącz +12 V do zasilania sensora, − do masy, a OUT do plusa taśmy.
Typowy schemat krok po kroku:
- Wyłącz zasilanie główne.
- Podłącz L do wejścia czujnika i N do zasilacza (gdy sensor 230 V).
- Z OUT poprowadź fazę do zasilacza lub + taśmy (w zależności od typu).
- Sprawdź polaryzację taśmy i zabezpiecz połączenia.
Zobacz także: Jak Podłączyć Czujnik Ruchu do Oświetlenia Schodowego DIY Krok po Kroku
Kabelowanie i zasilanie taśmy LED
Taśmy długie traktuj jako kilka odcinków zasilanych równolegle. Maksymalny pojedynczy odcinek to zwykle 5 m; powyżej tego stosuj rozdzielenie. Dobierz przekrój przewodów do prądu: dla 6 A wybierz 1,5 mm², dla 3 A wystarczy 0,75 mm². Umieść zasilacz w wentylowanej skrzynce, by uniknąć przegrzania.
Ustawienie czujników: kąty widzenia i wysokość
Montaż na 1–1,5 m daje optymalny zasięg i minimalizuje fałszywe alarmy. Ustaw kąt detekcji na 90–120°, kierując sensor wzdłuż biegu stopni. Dostosuj czułość oraz czas świecenia zależnie od strony, pory dnia i natężenia ruchu.
Bezpieczeństwo i izolacja połączeń
Zanim zaczniesz, odłącz zasilanie i sprawdź brak napięcia miernikiem. Lutuj przewody lub stosuj złączki szybkozłączne i koszulki termokurczliwe — to trwałe i bezpieczne rozwiązania. Dobre działania zabezpieczające obejmują prowadzenie przewodów w peszlu i hermetyzację miejsc narażonych na wilgoć.
Zobacz także: Jak podłączyć oświetlenie schodowe z dwoma czujnikami ruchu
Test i regulacja systemu po instalacji
Włącz zasilanie i sprawdź reakcję czujników z różnych kierunków. Przeprowadź działania testowe: symuluj wejście z obu stron i mierz czas załączenia oraz zanik światła. Reguluj czułość i czas, aż system włączy się pewnie przy ruchu i nie będzie reagował na przejściowe zakłócenia.
Jak podłączyć oświetlenie schodowe
-
Jakie materiały i narzędzia są potrzebne do instalacji oświetlenia schodowego z czujnikami ruchu?
Potrzebne elementy: czujniki ruchu (2 szt.), taśma LED, zasilacz dopasowany do długości taśmy, przewody, koszulki termokurczliwe, taśma izolacyjna, wkrętarka, nożyczki do przewodów, izolacja końcowa i podstawowy zestaw narzędzi (miernik, obcęgi, nożyk). Zasilanie schodów powinno być doprowadzone z bezpiecznego obwodu, a przewody odpowiednio oznaczone (L, N, OUT).
-
Jak prawidłowo zamontować czujniki ruchu na wysokości 1–1,5 m nad podłogą i jak je ustawić?
Zamontuj czujniki na początku i na końcu schodów na wysokości około 1–1,5 m. Ustaw kąty widzenia tak, aby wykrywały ruch na pełnym longueur schodów, unikając zbyt szerokiego nadania światła. Upewnij się, że czujniki nie będą reagować na źródła światła z innych pomieszczeń ani na ruchy nadziemi.
-
Jak podłączyć przewody: faza (L), neutralny (N) i wyjściowy (OUT), oraz jak podłączyć taśmę LED i zasilacz?
Podłącz przewód fazowy L do zasilacza i do wejścia czujnika zgodnie z oznaczeniami, przewód neutralny N do zasilacza i taśmy LED, a wyjście OUT z czujnika do wejścia taśmy LED. Pamiętaj o prawidłowej polaryzacji taśmy LED i zasilacza. Zapewnij, że połączenia są solidne i izolowane koszulkami termokurczliwymi.
-
Jak przetestować system po instalacji i co zrobić w razie problemów?
Odłącz zasilanie podczas łączenia okablowania, a po zakończeniu podłącz i włącz zasilanie. Sprawdź reakcję czujników na ruch, obserwuj, czy światło zapala się natychmiast i czy gaśnie po zakończeniu ruchu. W razie problemu sprawdź połączenia L, N i OUT, upewnij się że czujniki są właściwie ustawione i że taśmy LED są prawidłowo zasilane. W razie potrzeby skonsultuj dodatkowe poradniki na blogu multilampy.
