Jak podłączyć oświetlenie schodowe z dwoma czujnikami ruchu

Redakcja 2025-03-13 15:23 / Aktualizacja: 2025-09-24 19:18:38 | Udostępnij:

Oświetlenie schodowe z dwoma czujnikami ruchu to kwestia wygody i bezpieczeństwa. Dylematy są trzy: gdzie zamontować czujniki, aby nie wyzwalały fałszywie; czy sterowanie prowadzić po stronie niskiego napięcia czy po stronie sieci; oraz jak dobrać zasilacz z marginesem obciążenia. Ten artykuł wyjaśnia te wątki i proponuje konkretne działania instalacyjne.

Jak podłączyć oświetlenie schodowe z dwoma czujnikami ruchu

Poniższa tabela gromadzi szybkie dane potrzebne do zaplanowania instalacji.

Element Ilość Przybliżona cena (PLN) Uwagi
Taśma LED 12V, 14.4W/m 5 m 80 72 W dla 5 m; 12V → prąd ~6 A
Zasilacz 12V 1 szt. 140 12V 8–10 A (120 W) dla zapasu
Czujnik ruchu 12V (L/N/OUT) 2 szt. 2 × 70 = 140 Montaż 1–1,5 m; kąt ~120°
Przewody, złączki, koszulki - 60 2×0,5 mm² do taśmy; 3×1,5 mm² do zasilania
Razem (orient.) - ~430 Uwzględnij 15–25% zapasu

Z tabeli wynika prosta zasada: dobierz zasilacz 20–30% większy niż obliczone obciążenie taśmy. Dwa czujniki to dodatkowy koszt ~140 PLN, ale zyskujesz pokrycie obu stron schodów i mniejsze ryzyko niewykrycia ruchu. Przy planowaniu warto od razu uwzględnić długości przewodów i miejsce montażu puszki łączeniowej.

Planowanie instalacji czujników i zasilania

Najpierw policz moc taśm i prąd. 14.4 W/m × długość daje moc. Dziel przez 12 V i otrzymasz natężenie. Dodaj 20–30% zapasu.

Zobacz także: Jak Podłączyć Oświetlenie Schodowe z Czujnikiem Ruchu w 2025? Poradnik Krok po Kroku

Wybierz stronę zasilania. Sterowanie po stronie niskiego napięcia (12 V) jest bezpieczniejsze i prostsze. Po stronie sieci wymaga to elementów separujących lub przekaźników.

Zaplanuj działania instalacyjne. Zaznacz trasy przewodów, miejsca puszek i długości przewodów. Dzięki temu unikniesz nadmiaru roboty przy montażu.

Lokalizacja czujników ruchu na schodach

Montaż na wysokości 1–1,5 m daje optymalny zasięg. Czujniki ustawiasz po jednej stronie schodów lub naprzeciwko. Unikaj umieszczania ich naprzeciw źródeł ciepła.

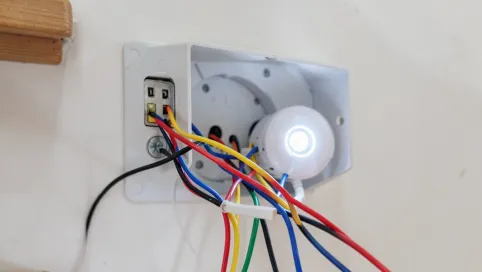

Zobacz także: Jak Podłączyć Czujnik Ruchu do Oświetlenia Schodowego DIY Krok po Kroku

Ustaw kąt wykrywania ~90–120°. Dwa czujniki powinny pokrywać obie strony ruchu. Dzięki temu światło zapala się zarówno przy wejściu, jak i przy zejściu.

Testuj ustawienia z różnych stron. Sprawdź reakcję na osoby idące powoli i szybko. To zapobiega fałszywym alarmom i poprawia komfort użytkowania.

Wybór i przygotowanie komponentów

Wybierz taśmę o określonej mocy. 14.4 W/m to kompromis jasności i poboru. Taśma 5 m wymaga zasilacza 8–10 A by mieć zapas.

Zobacz także: Jak podłączyć oświetlenie schodowe z czujnikami ruchu

Czujniki 12 V z trzema przewodami (L/N/OUT) upraszczają podłączenie. Upewnij się, że OUT może przełączać obciążenie taśmy lub użyj przekaźnika.

Przygotuj przewody: do taśmy kabel 2×0,5 mm², do zasilacza 2×1,5–2,5 mm². Przygotuj koszulki termokurczliwe 3–8 mm oraz złączki szybkozłączki.

Podłączenie czujników do zasilania i linii OUT

Wyłącz napięcie przed pracami. To podstawowe zasady bezpieczeństwa. Nie ryzykuj pracy przy zasilonym obwodzie.

Standardowe kroki instalacji znajdziesz poniżej:

  • Wyłącz główne zasilanie.
  • Poprowadź przewody z puszki zasilacza do pozycji czujników.
  • Podłącz L do + zasilania, N do -, OUT do wejścia + taśmy (lub do sterowania przekaźnika).
  • Powtórz dla drugiego czujnika; wyjścia OUT łącz równolegle jeśli sterują tą samą taśmą.
  • Sprawdź połączenia i zabezpiecz.

Pamiętaj, że niektóre czujniki wymagają zasilania AC. W takim wypadku stosujesz przekaźnik pomiędzy siecią a zasilaczem LED.

Podłączenie taśm LED do zasilacza

Podłącz plus taśmy do + zasilacza, minus do masy. Zachowaj biegunowość. Błędne podłączenie spowoduje brak świecenia.

Jeśli taśma przekracza 3–4 m, rozważ doprowadzenie zasilania z dwóch stron. Dzięki temu unikniesz spadków napięcia i nierównomiernego świecenia.

Dobierz przekrój przewodu: dla 6 A użyj minimum 1,0 mm². Dłuższe odcinki wymagają większego przekroju.

Połączenia, izolacja i zabezpieczenie termokurczliwą

Połączenia lutowane dają największą trwałość. Alternatywą są solidne złączki. Każde połączenie zabezpiecz koszulką termokurczliwą 2:1 lub 3:1.

Użyj kotwic i opasek do przytrzymania przewodów. Ruchome przewody szybciej się zużywają. Zabezpiecz punkty przeciążeń w puszce montażowej.

Oznacz przewody etykietami po obu stronach. Ułatwia to późniejsze działania serwisowe i modyfikacje.

Testowanie działania i dostosowanie czułości

Włącz zasilanie i sprawdź reakcję obu czujników osobno. Zmierz prąd i temperaturę zasilacza po 10–15 minutach pracy.

Dostosuj czułość i czas świecenia na czujnikach. Testuj z różnych stron i prędkości ruchu. Zwróć uwagę na fałszywe wyzwolenia od źródeł ciepła.

Jeśli pojawiają się problemy, odłącz połączenia i sprawdź lutowania oraz styki. System powinien działać równomiernie po obu stronach schodów i nie generować niepotrzebnych działań.

Jak podłączyć oświetlenie schodowe z dwoma czujnikami ruchu — pytania i odpowiedzi

  • Pytanie 1: Jak ustawić dwa czujniki ruchu, aby całość objęła schody?

    Odpowiedź: Umieść czujniki na wysokości 1–1,5 m nad podłogą, po jednej stronie schodów, aby pokryły cały niższy i wyższy rząd. Upewnij się, że odstępy między czujnikami dają pełny zakres detekcji bez martwych stref.

  • Pytanie 2: Jak podłączyć przewody L, N i OUT w czujnikach ruchu?

    Odpowiedź: Podłącz L (fazowy) do zasilania, N (neutralny) do zasilania neutralnego, a OUT do przewodu prowadzącego do taśmy LED. Wyjście OUT z czujników łącz z taśmą LED; w przypadku kilku taśm łącz je równolegle.

  • Pytanie 3: Jak prawidłowo podłączyć taśmę LED do zasilacza?

    Odpowiedź: Przewody taśmy LED podłącz do zasilacza zgodnie z biegunowością: plus do plusa, minus do minusa. Połączenia zakończ solidnie i izoluj koszulkami termokurczliwymi. Z OUT czujników prowadź przewód do zasilacza taśmy LED, prowadząc dalej do kolejnych taśm w razie potrzeby.

  • Pytanie 4: Jak przetestować instalację po podłączeniu?

    Odpowiedź: Wykonaj test: włącz światło po wykryciu ruchu i wyłącz po zakończeniu ruchu. Dostosuj czułość i czas świecenia czujników do indywidualnych potrzeb, zapewniając odpowiednie wygaszanie po zakończeniu ruchu.
