Włącznik schodowy dotykowy Baron – podłącz sam krok po kroku

Masz dwa piętra, klatkę schodową albo długi korytarz i w końcu chcesz zgasnąć światło bez biegania po schodach. Jak podłączyć włącznik schodowy dotykowy baron bez wzywania fachowca? Spokojnie. Poniżej znajdziesz kompletny poradnik, w którym pokazuję mechanikę działania, kolejność kabli, limity obciążeń i najczęstsze wpadki początkujących. Każdy krok wynika z fizyki obwodu, więc zrozumiesz, dlaczego robisz to tak, a nie inaczej.

• Bezpieczeństwo i obciążenia przed montażem
• Narzędzia oraz schemat podłączenia przewodów
• Montaż krok po kroku wyłącznika dotykowego Baron
• Parowanie wyłączników schodowo-krzyżowych Baron
• Najczęstsze błędy przy podłączaniu włącznika dotykowego
• Kiedy skonsultować się z elektrykiem

Bezpieczeństwo i obciążenia przed montażem

Zanim sięgniesz po śrubokręt, wyłącz napięcie w rozdzielni. Odpowiedni bezpiecznik znajdziesz metodą prób: włączasz światło, wyłączasz kolejne zabezpieczenia, aż żarówka zgaśnie. Potem sprawdź brak fazy próbnikiem napięcia 230 V.

Pomiar musi wykazać zero na wszystkich żyłach w puszce. Pomyłka w rozpoznaniu fazy skutkuje przepaleniem modułu dotykowego i utratą gwarancji producenta.

Dotykowy wyłącznik schodowy obsługuje do 700 W na jeden klawisz (L1 lub L2) i maksymalnie 800 W dla całego obwodu zasilanego z zacisku L. Przekroczenie tych wartości powoduje przegrzewanie przekaźnika.

Jeśli instalacja jest aluminiowa, ma ponad 30 lat albo brakuje przewodu ochronnego PE, odłóż prace i wezwij elektryka z uprawnieniami SEP. Samodzielna wymiana w takiej puszce to ryzyko porażenia.

Narzędzia oraz schemat podłączenia przewodów

Przygotuj płaski śrubokręt do zdjęcia szklanego panelu, krzyżak PH2 do zacisków, nóż do ściągania izolacji, próbnik napięcia oraz miernik uniwersalny. Potrzebujesz też puszki podtynkowej Ø60 mm i ramek z tej samej serii stylistycznej co reszta osprzętu.

Ramki dobierasz po wymiarze wewnętrznym 55 × 55 mm lub 71 × 71 mm, w zależności od producenta serii. Szklany front pasuje tylko do mechanizmów o identycznym rozstawie zatrzasków.

Zanim podłączysz kable, naucz się ich kolorów. W Polsce obowiązuje norma PN-HD 60364 uzupełniona o wytyczne SEP.

Neutralny N podłączasz tylko wtedy, gdy chcesz zachować podświetlenie klawisza po zgaszeniu światła. Bez N dioda sygnalizacyjna gaśnie, a moduł pobiera prąd przez żarówkę.

Przewód PE jest obowiązkowy w nowych instalacjach od 2000 roku. Jeśli go brak, zostaw zacisk wolny i poproś elektryka o dorobienie uziemienia.

Montaż krok po kroku wyłącznika dotykowego Baron

Krok pierwszy: wyłącz napięcie i sprawdź próbnikiem, czy puszka jest martwa. Drugi krok: delikatnie podważ szklany panel płaskim śrubokrętem w dedykowanym rowku i obróć w prawo o 90°. Panel odskoczy od zatrzasków.

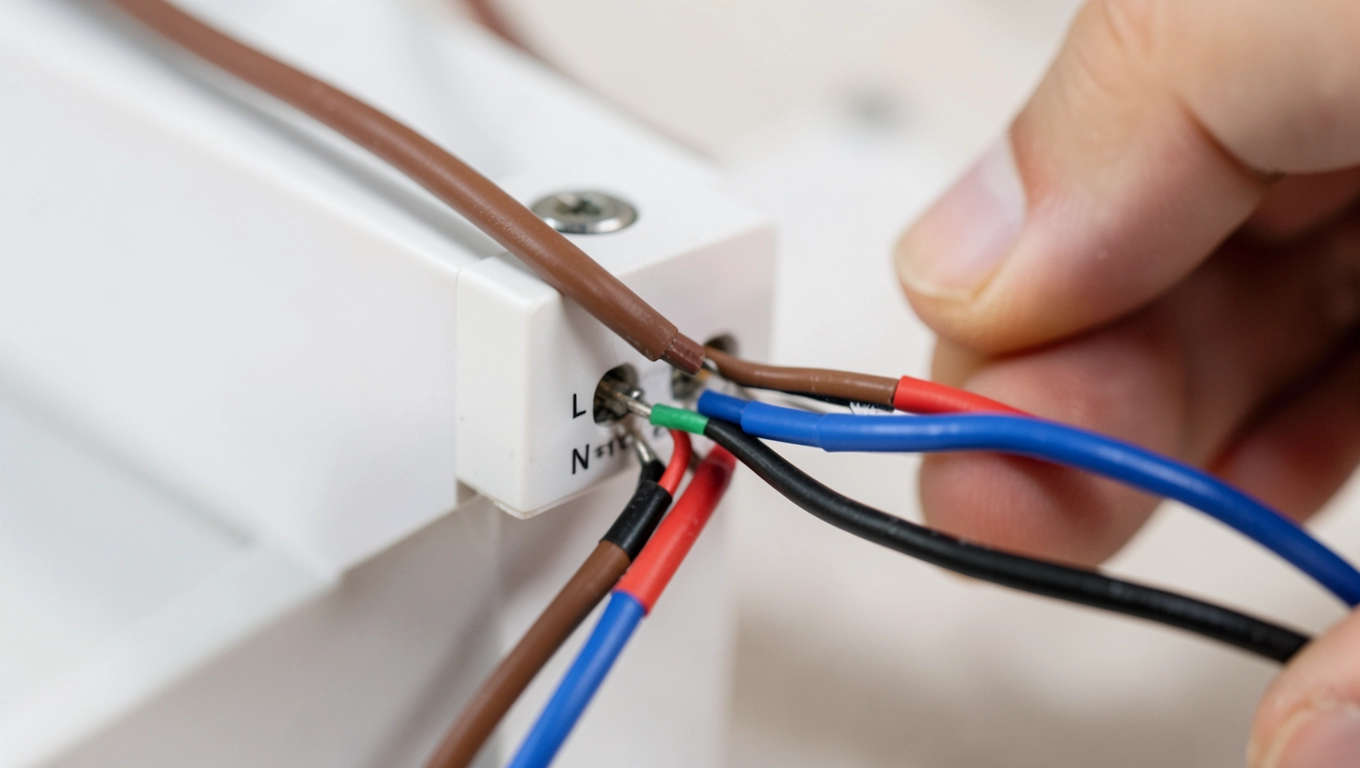

Krok trzeci: odizoluj żyły na długości 8-10 mm i podłącz zaciski zgodnie ze schematem producenta. L wchodzi do zacisku zasilania, L1 i L2 do wyjść na żyrandol. N trafia do zacisku neutralnego, jeśli używasz podświetlenia.

Krok czwarty: wsuń mechanizm do puszki i wypoziomuj go poziomicą. Krzywki rozporowe dokręcaj równomiernie, aby plastik nie pękł. Piąty: nałóż ramkę i dociśnij szklany front do momentu kliknięcia zatrzasków.

Krok szósty: włącz bezpiecznik. Przez pierwsze 30-120 sekund moduł kalibruje czułość dotyku i może migać. To normalne zachowanie, a nie usterka.

Siódmy krok: przetestuj działanie suchym palcem. Mokre dłonie obniżają pojemność skóry i mogą wymagać dłuższego przyłożenia do klawisza.

Uwaga: nigdy nie dotykaj zacisków pod napięciem. Nawet wyłączony włącznik dotykowy ma elektronikę czułą na ładunki statyczne.

Parowanie wyłączników schodowo-krzyżowych Baron

Parowanie uruchamiasz wtedy, gdy jeden punkt steruje światłem, a drugi milczy. Moduł radiowy w wyłącznikach tego typu pracuje na częstotliwości 433 MHz i wymaga nadania mu identyfikatora partnera.

Przytrzymaj klawisz na działającym module przez 5 sekund, aż dioda zacznie pulsować. W ciągu 10 sekund naciśnij i przytrzymaj klawisz na nowym wyłączniku. Dioda przejdzie w stałe światło, co potwierdza zapamiętanie adresu.

W wersji podwójnej każdy klawisz parujesz osobno. Najpierw lewy przycisk na obu urządzeniach, potem prawy. Próba sparowania całości naraz kończy się brakiem reakcji lub chaotycznym załączaniem.

Reguła kompatybilności jest żelazna: pojedynczy łączy się wyłącznie z pojedynczym, podwójny z podwójnym. Różne wersje sprzętowe korzystają z odmiennych protokołów i nie rozpoznają się wzajemnie.

Po udanym parowaniu zerwij napięcie na 10 sekund i przywróć zasilanie. Moduł zapisuje konfigurację w pamięci nieulotnej, więc reset rozdzielni jej nie kasuje.

Porada: jeśli mrugasz klawiszem szybciej niż pięć razy, parowanie nie wystartowało. Odczekaj minutę i spróbuj ponownie, bo akumulator energii w module potrzebuje czasu na ponowne naładowanie.

Najczęstsze błędy przy podłączaniu włącznika dotykowego

Brak reakcji na dotyk po montażu wynika najczęściej z odwróconej polaryzacji L i N albo z podłączenia N do zacisku L. Moduł wymaga zasilania fazą i neutralem jednocześnie, inaczej traktuje sygnał jako zakłócenie i blokuje wyjście.

Samoczynne włączanie po kalibracji oznacza zbyt ciasną puszkę. Końcówki kabli dotykają zacisków sąsiedniego obwodu i generują prądy pełzające, które elektronika odczytuje jako dotyk. Skróć żyły i uporządkuj je w puszce.

Działający pierwszy punkt i martwy drugi to skutek braku parowania albo sparowania wersji pojedynczej z podwójną. Powtórz procedurę parowania, trzymając klawisz przez pełne pięć sekund na obu modułach.

Migotanie żarówek LED przy wyłączonym świetle bierze się z prądu upływu, który płynie przez podświetlenie wyłącznika. Wymień żarówki na wersje ściemniaczalne albo zainstaluj filtr przeciwzakłóceniowy równolegle do żyrandola.

Dotyk działa tylko mokrymi palcami? Skóra sucha ma za małą pojemność elektryczną. Moduł reaguje na zmianę pojemności pola, więc suchy naskórek nie zmienia jej wystarczająco. Przytrzymaj palec dłużej albo lekko zwilż.

Przegrzewanie obudowy sygnalizuje przekroczenie limitu 800 W. Sprawdź sumaryczną moc żarówek na obwodzie: halogen 50 W × 12 sztuk to już 600 W, a LED 12 W × 30 sztuk daje tylko 360 W.

Kiedy skonsultować się z elektrykiem

Stare instalacje aluminiowe wymagają wymiany przewodów albo użycia specjalnych złączek z pastą kontaktową. Samodzielne skręcanie miedzi z aluminium prowadzi do korozji i iskrzenia w puszce.

Brak przewodu ochronnego PE w puszce to sygnał, że instalacja nie spełnia aktualnych norm. Uprawniony elektryk dobierze przekrój nowego przewodu i podłączy go do rozdzielni oraz listwy wyrównawczej.

Schemat rozdzielni bez oznaczeń obwodów komplikuje identyfikację fazy. W takiej sytuacji jedynym bezpiecznym rozwiązaniem jest pomiar wszystkich żył miernikiem przy włączonych kolejno bezpiecznikach.

Obciążenia powyżej 800 W wymagają rozdzielenia na dwa obwody z osobnymi zabezpieczeniami. Dotykowy moduł schodowy nie zastępuje przekaźnika priorytetowego w instalacjach z wieloma źródłami światła.

Dotykowy wyłącznik schodowy baron to wygodne rozwiązanie dla klatek schodowych i korytarzy z dwoma punktami sterowania. Montaż wymaga wyłączenia napięcia, znajomości kolorów przewodów i przestrzegania limitu 800 W na obwód. Parowanie klawiszy zajmuje kilkanaście sekund i opiera się na protokole 433 MHz, więc każdy moduł zapamiętuje tylko swojego partnera z tej samej serii. Jeśli po montażu coś nie działa, przyczynę znajdziesz najczęściej w polaryzacji, w wersji sprzętowej albo w prądzie upływu przez LED-y.

Źródła danych i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 60669-1 (Łączniki do stałych instalacji elektrycznych), dokumentacja techniczna producenta serii Baron, katalog SEP „Zasady instalowania wyłączników oświetleniowych”.
