Jak podłączyć włącznik schodowy Polmark Rosa krok po kroku

Masz przed sobą puszkę podtynkową, dwa przewody wychodzące ze ściany i włącznik schodowy Polmark Rosa, który właśnie wyjąłeś z pudełka. Zanim cokolwiek skręcisz, warto zrozumieć, dlaczego ten konkretny mechanizm ma cztery zaciski, jak rozmawia z drugim łącznikiem na końcu korytarza i co dokładnie musi się znaleźć na każdym przewodzie, żeby światło zapalało się z obu stron, a instalacja nie skończyła się przepaleniem lub porażeniem.

• Schemat podłączenia włącznika schodowego krok po kroku
• Oznaczenia L, N i PE na włączniku Polmark Rosa
• Najczęstsze błędy przy montażu włącznika schodowego
• Kiedy wezwać elektryka z uprawnieniami SEP
• Dobór łącznika do obwodu, nie do designu

Schemat podłączenia włącznika schodowego krok po kroku

Zacznij od wyłączenia napięcia w obwodzie. Wykręcasz korki lub przełączasz wyłącznik nadprądowy w rozdzielni, a następnie sprawdzasz próbnikiem napięcia, czy faktycznie na przewodach nie ma potencjału. To nie formalność. Dotknięcie fazy pod napięciem 230 V przy mokrych rękach kończy się migotaniem komór, a w najgorszym wypadku zatrzymaniem akcji serca.

Po upewnieniu się, że obwód jest martwy, odsłoń końce przewodów na długości około 10 mm. W puszce powinieneś zastać trzy żyły: fazową (brązową lub czarną, oznaczoną L), neutralną (niebieską, N) oraz ochronną (żółto-zieloną, PE). Czwarta to wyjście do lampy, a piąta i szósta to tak zwane przewody komunikacyjne biegnące do drugiego włącznika schodowego na końcu korytarza lub u podnóża schodów.

Przewód fazowy L wchodzi do zacisku oznaczonego na mechanizmie symbolem strzałki skierowanej do wewnątrz lub symbolem L. To wspólny zacisk, punkt wejścia napięcia z rozdzielni. W modelach Polmark Rosa bywa on dodatkowo oznaczony kolorem czerwonym lub literą COM. Od tego zacisku odchodzą dwa wewnętrzne styki, które przełączają fazę między dwoma wyjściami.

Dwa pozostałe zaciski (oznaczone najczęściej 1 i 2, strzałkami na zewnątrz albo literami A i B) to tak zwane wyjścia komunikacyjne. Do nich podłączasz dwie żyły biegnące do drugiego włącznika schodowego, zamontowanego w innym miejscu, na przykład na piętrze. Te dwa przewody tworzą tzw. obwód pośredni, w którym faza jest podawana na lampę zależnie od pozycji obu styków.

Do lampy prowadzisz przewód z zacisku wspólnego (COM) w drugim włączniku. Ten sam zacisk jest wejściem fazy w pierwszym. Lampa pobiera fazę z tego końca i zamyka obwód przez żyłę neutralną N oraz ochronną PE, które są podłączone bezpośrednio do oprawy oświetleniowej, z pominięciem obu łączników.

Po podłączeniu delikatnie ułóż mechanizm w puszce, lekko odginając przewody do tyłu. Ramka i klawisz przyjdą na końcu, po pierwszej próbie działania. Wkręcasz mechanizm do puszki poziomo, żeby klawisz nie był przekrzywiony. Gdyby któryś przewód był napięty lub skręcony, po kilku tygodniach luzuje się i wypada z zacisku, a wtedy światło zaczyna migotać przy dotykaniu klawisza.

Oznaczenia L, N i PE na włączniku Polmark Rosa

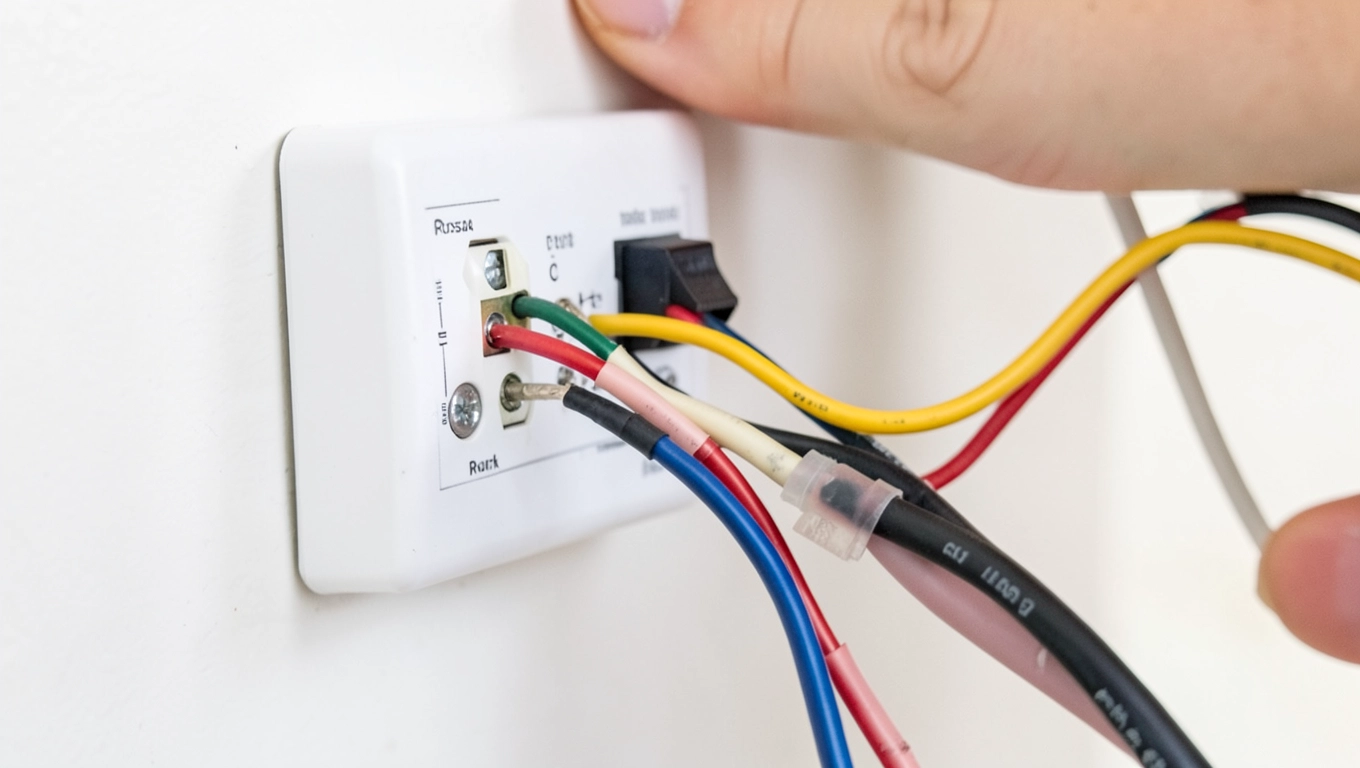

Mechanizm schodowy Polmark Rosa ma na tylnej ściance cztery zaciski śrubowe typu lift, czyli takie, które sam dociskają się po dokręceniu. Dwa z nich obsługują obwód główny (COM i jedno wyjście do lampy), a pozostałe dwa to wyjścia komunikacyjne do drugiego łącznika. Symbole grawerowane na obudowie potrafią różnić się między wariantami z podświetleniem i bez, dlatego przed podłączeniem zawsze warto przyłożyć mechanizm do światła i obejrzeć dokładnie każdy znaczek.

Symbol L albo COM oznacza miejsce, w którym faza z rozdzielni wchodzi do łącznika. Czerwony pasek lub czerwona kropka przy zacisku to dodatkowa wskazówka producenta. Gdybyś pomylił ten zacisk z którymkolwiek innym, światło nie zapali się w ogóle albo będzie świecić niezależnie od pozycji klawisza, co oznacza, że faza dochodzi do oprawy bez żadnej kontroli.

Oznaczenia 1, 2, A, B albo dwie strzałki skierowane na zewnątrz oznaczają wyjścia komunikacyjne. Wkładasz tam przewody, które biegną do analogicznych zacisków drugiego łącznika schodowego. Nie ma znaczenia, który przewód trafia do którego z tych dwóch zacisków w pierwszym łączniku, o ile para przewodów idzie tą samą trasą i kończy się w tych samych numerach w drugim.

Przewód neutralny N do łącznika schodowego nie podłączasz. W odróżnieniu od gniazdka, w samym mechanizmie schodowym niebieski przewód zostaje wolny, bo lampa zamyka obwód prądu przez własną oprawkę. Wyjątkiem są warianty z podświetleniem LED, gdzie neutralny dochodzi do malutkiej diody w klawiszu. W takim modelu znajdziesz piąty zacisk oznaczony symbolem lampki lub literą N.

Przewód ochronny PE (żółto-zielony) w łączniku schodowym też nie ma zastosowania w samym mechanizmie, chyba że budujesz instalację z szyną wyrównawczą i obudowujesz puszkę w materiale przewodzącym. W typowym mieszkaniu PE dochodzi bezpośrednio do oprawy oświetleniowej, gdzie jest podłączony do korpusu metalowej lampy lub mostka w oprawce ceramicznej.

Najczęstsze błędy przy montażu włącznika schodowego

Mylenie zacisku COM z wyjściem komunikacyjnym to numer jeden na liście pomyłek. Skutek jest taki, że światło w ogóle się nie zapala, bo faza z rozdzielni dochodzi tylko do jednego z dwóch wyjść i nie ma jak zamknąć obwodu przez drugi łącznik. Próba zdiagnozowania takiej usterki bez schematu zajmuje czasem więcej niż samo podłączenie, dlatego warto od razu oznaczyć przewody taśmą izolacyjną w momencie ich rozpoznania.

Drugi częsty błąd to podłączenie przewodu neutralnego do zacisku COM zamiast fazowego. Obwód wydaje się działać prawidłowo, dopóki nie wymienisz żarówki na LED albo nie dotkniesz oprawki przy wyłączonym łączniku. W takiej konfiguracji faza dochodzi bezpośrednio do lampy, a łącznik przerywa tylko obwód neutralny, co pozostawia oprawkę pod napięciem nawet przy zgaszonym świetle. To cicha pułapka, która zabija najczęściej w łazienkach.

Podłączanie łącznika schodowego tak, jakby był jednobiegunowym, czyli wpinanie tylko jednego przewodu komunikacyjnego i mostkowanie drugiego do lampy, jest kolejnym grzechem początkujących. Mechanizm działa wtedy identycznie jak zwykły włącznik, ale drugi punkt kontroli zostaje zmostkowany i przestaje reagować. Po pół roku użytkownik dochodzi do wniosku, że schodowy "nie działa z dołu", a usterka siedzi w samej puszcze.

Brak rozróżnienia między łącznikiem schodowym a krzyżowym pojawia się, gdy ktoś potrzebuje sterować światłem z trzech miejsc i sięga po zwykły schodowy. Schodowy ma tylko dwa wyjścia komunikacyjne, a krzyżowy cztery, bo w środku siedzą dwa niezależne przełączniki mostkujące dwie pary przewodów. Podłączenie krzyżowego w miejscu schodowego spowoduje, że światło będzie zapalać się tylko w jednej pozycji, a w drugiej zgaśnie albo zacznie iskrzyć.

Zbyt słabe dokręcenie zacisków śrubowych kończy się grzaniem się styku, a w skrajnych przypadkach nadtopieniem izolacji i pożarem w puszcze. Moment dokręcenia w łącznikach Polmark Rosa wynosi około 0,5 Nm, co odpowiada lekkiej siatce dokręcenia małym śrubokrętem płaskim bez nadmiernego wysiłku. Wkrętarka akumulatorowa potrafi przekręcić taki zacisk w ułamku sekundy, dlatego przy tak delikatnym mechanizmie zawsze lepiej sięgnąć po ręczny śrubokręt z magnetyczną końcówką.

Brak uziemienia w puszcze, gdy w ścianie biegnie przewód ochronny PE, jest zaniedbaniem prawnym i instalacyjnym. Według normy PN-HD 60364 każdy metalowy osprzęt w pomieszczeniu mokrym lub w ścianie zbrojonej musi być uziemiony. Niepodłączony PE w metalowej puszce podtynkowej staje się wtedy anteną, która zbiera napięcia statyczne i przy awarii indukuje potencjał na obudowie.

Kiedy wezwać elektryka z uprawnieniami SEP

Brak uprawnień SEP do eksploatacji lub dozoru urządzeń elektrycznych oznacza, że wszelkie prace pod napięciem 230 V mogą wykonywać wyłącznie osoba z odpowiednim świadectwem kwalifikacyjnym. Samodzielne podłączenie łącznika schodowego w domu jednorodzinnym nie wymaga formalnie takich uprawnień, o ile jesteś właścicielem nieruchomości i prace dotyczą obwodu o napięciu do 1 kV w obrębie własnej instalacji. Inwestor prywatny działa wtedy na podstawie art. 54 Prawa budowlanego.

Stara instalacja z aluminium, z nieznaną kolorystyką przewodów i licznikiem połowicowo rozebranym przez poprzedniego właściciela, to sygnał, żeby oddać sprawę fachowcowi. Aluminium pod zaciskiem śrubowym po latach pęka i traci kontakt, co prowadzi do grzania. Próba odkręcenia starego zacisku kończy się wtedy oderwaniem resztki przewodu.

Objawy takie jak iskrzenie przy włączaniu, charakterystyczny zapach spalenizny z puszki, ciepła ściana przy łączniku albo migotanie światła w całym mieszkaniu przy włączeniu windy to sygnały poważnej awarii. Każda z nich oznacza, że w obwodzie jest rezystancja, której tam być nie powinno. Próba samodzielnej naprawy w takiej sytuacji jest ryzykowna.

Dobór łącznika do obwodu, nie do designu

Łącznik schodowy kupujesz pod konkretny obwód, a nie do szuflady z resztą osprzętu. Jeśli planujesz trzy lub więcej punktów sterowania (na przykład klatka schodowa między trzema kondygnacjami), potrzebujesz w środku jednego lub kilku łączników krzyżowych, a na obu końcach klasycznych schodowych. Rozpoznasz je po liczbie zacisków: schodowy ma cztery, krzyżowy ma sześć.

Łącznik żaluzjowy ma trzy pozycje (góra, dół, stop) i blokuje jednoczesne podanie napięcia na oba kierunki silnika rolety. Próba sterowania roletą zwykłym schodowym skończy się przepaleniem uzwojenia przy jednoczesnym wciśnięciu obu klawiszy, bo silnik dostaje wtedy dwie fazy i zwarcie.

Przed zakupem konkretnego modelu warto rozpisać sobie liczbę punktów sterowania, przewodów w puszcze i obecność przewodu ochronnego. Włącznik schodowy Polmark Rosa obsługuje klasyczną konfigurację dwupunktową, a jeśli potrzebujesz więcej miejsc, musisz wtopić krzyżowe pomiędzy schodowymi. Schemat czytasz przed zakupem, nie po fakcie leżąc na podłodze ze śrubokrętem w dłoni.

Prace przy napięciu 230 V to nie miejsce na naukę metodą prób i błędów. Jedno skrzyżowanie L z N wystarczy, żeby żarówka świeciła się przy wyłączonym klawiszu i czekała na dotknięcie oprawki mokrymi rękami. Świadectwo SEP, próbnik napięcia i pięć minut uwagi przed włożeniem mechanizmu do puszki kosztują mniej niż wizyta na pogotowiu.

Źródła i normy

• PN-HD 60364 seria norm instalacji elektrycznych niskiego napięcia (www.pkn.pl)
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• Prawo budowlane, art. 54 (www.sejm.gov.pl)
• Warunki wykonywania prac przy urządzeniach elektrycznych, rozporządzenie Ministra Gospodarki z dnia 28 marca 2013 r. (Dz.U. 2013 poz. 492)
