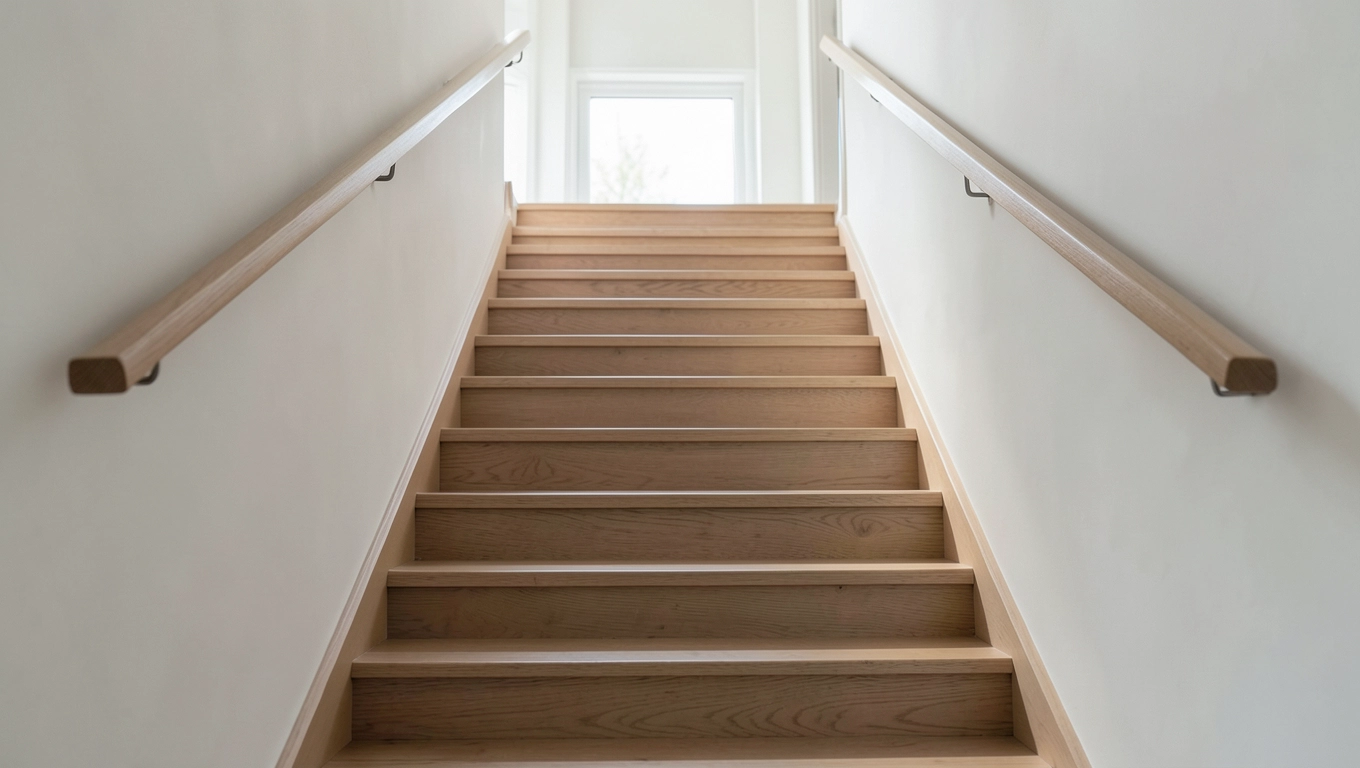

Jak narysować schody od przodu

Zanurzmy się w świat technicznego rysunku, który potrafi być równie pociągający co misterne malowidło renesansowe, a przy tym nieporównywalnie bardziej praktyczny. Szczególnie, gdy chodzi o projektowanie elementów, które wbrew pozorom są sednem codziennego ruchu w przestrzeni – schody. Prawdziwym wyzwaniem, a zarazem kluczem do sukcesu, jest jak narysować schody od przodu, co pozwala na uchwycenie ich rytmu, proporcji i fundamentalnego podziału na stopnie i podstopnie, od którego zaczyna się cała magia. To właśnie ten widok, często niedoceniany, pozwala przewidzieć, jak schody "zagrają" w przestrzeni i uniknąć kosztownych niespodzianek na etapie realizacji. Krótko mówiąc, narysować schody od przodu oznacza przedstawić ich pionowy rozkład, wysokość podstopni oraz sposób ich zakończenia na dole i na górze, co jest absolutnie krytyczne dla wykonawcy.

• Podział na stopnie i podstopnie – Kluczowe wymiary na rysunku
• Jak pokazać konstrukcję podstopni na rysunku od przodu
• Rysowanie połączenia ostatniego stopnia ze stropem

W świecie budownictwa i stolarstwa, jasna komunikacja to złoto, a rysunek techniczny jest jej uniwersalnym językiem. Gdy brak precyzji, pojawiają się pytania, wątpliwości i – co gorsza – błędy. Z naszej praktyki wynika, że im dokładniejszy rysunek odzwierciedlający realne wyzwania konstrukcyjne, tym mniejsze ryzyko przeróbek i opóźnień.

Przyjrzyjmy się danym zebranym z kilku projektów, gdzie precyzyjne rysunki frontowe schodów były kluczowe. Analiza czasu poświęconego na wyjaśnienia i poprawki na budowie pokazuje wyraźną korelację.

Widzimy więc czarno na białym, że czas poświęcony na dokładne przedstawienie detali na rysunku od przodu zwraca się wielokrotnie w procesie wykonania. Te liczby to nie tylko puste statystyki, ale realne historie z placów budowy, gdzie każdy niedorysowany milimetr potrafi przekuć się w godziny stresu i straconych pieniędzy. Pomijając już czysty koszt, dochodzi jeszcze frustracja ekipy i inwestora, a także ryzyko utraty reputacji dla projektanta czy stolarza.

Zobacz także: Jak narysować schody 3D krok po kroku

Precyzyjny rysunek od przodu działa jak mapa skarbów dla wykonawcy – prowadzi krok po kroku przez konstrukcję, rozkład wysokości, sposób łączeń. To inwestycja, która procentuje spokoju ducha wszystkich zaangażowanych. W dalszych rozdziałach zagłębimy się w konkretne aspekty tworzenia takiego rysunku, zaczynając od absolutnych podstaw, czyli podziału schodów na ich fundamentalne elementy.

Podział na stopnie i podstopnie – Kluczowe wymiary na rysunku

Kiedy patrzymy na schody od frontu na rysunku, pierwszym elementem, który organizuje całą wizję i rytm konstrukcji, jest podział na stopnie i podstopnie. To nie tylko kwestia tego, jak schody będą wyglądać, ale przede wszystkim jak będą służyć użytkownikom i czy spełnią wymogi bezpieczeństwa. Prawdziwa sztuka rysowania tego widoku polega na uchwyceniu idealnego balansu między funkcjonalnością a estetyką, z uwzględnieniem ścisłych zasad, które wypracowano przez lata.

Fundamentem tego podziału jest wysokość podstopnia (h) i głębokość stopnia (s). Choć głębokość stopnia nie jest bezpośrednio widoczna na rysunku frontowym, jej ścisły związek z wysokością podstopnia definiuje komfort użytkowania. Standardowe przepisy budowlane, jak polskie Warunki Techniczne, jasno określają dopuszczalne parametry. Dla schodów w budynkach mieszkalnych jednorodzinnych maksymalna wysokość podstopnia to zazwyczaj 19 cm, a dla schodów ogólnodostępnych (np. w budynkach użyteczności publicznej) często jest to 16 cm.

Dlaczego te wartości są tak ważne? Decyduje o tym tak zwana reguła, często nazywana zasadą 2h+s. Mówi ona, że suma podwojonej wysokości podstopnia i głębokości stopnia powinna mieścić się w pewnym przedziale, najczęściej podaje się wartość między 60 a 65 cm. Jest to wynik badań nad naturalnym krokiem człowieka – to ergonomia w czystej postaci. Przykładowo, jeśli podstopień ma standardowe 17 cm, to optymalna głębokość stopnia powinna wynosić około 65 cm - 2*17 cm = 31 cm. Jeśli podstopień jest niższy, np. 15 cm, to głębokość stopnia powinna być większa, ok. 65 cm - 2*15 cm = 35 cm. Rysunek frontowy koncentruje się na precyzyjnym rozłożeniu całkowitej wysokości kondygnacji, powiedzmy 280 cm, na równą liczbę podstopni, tak aby każdy miał identyczną, ergonomiczną wysokość.

Ile stopni potrzebujemy? To prosta arytmetyka, ale z pułapką. Całkowita wysokość do pokonania (np. od gotowej posadzki na dole do gotowej posadzki na górze) dzielimy przez wybraną, ergonomiczną wysokość podstopnia mieszczącą się w normach. Jeśli nasza wysokość to 280 cm, a wybraliśmy optymalną wysokość podstopnia 17.5 cm, potrzebujemy 280 cm / 17.5 cm = 16 podstopni. Liczba stopni będzie zawsze o jeden mniejsza niż liczba podstopni, ponieważ ostatni podstopień prowadzi na poziom posadzki górnej kondygnacji. Czyli w tym przypadku mamy 15 stopni. Wybrana wysokość 17.5 cm mieści się w zakresie typowym dla budynków mieszkalnych, jest komfortowa.

Rysując schody od przodu, dosłownie kreślimy te podstopnie jako poziome linie (lub pionowe dla stopni, zależnie od perspektywy, ale skupmy się na froncie – widzimy głównie wysokość!). Rysujemy linię posadzki dolnej, następnie pierwszą linię wyznaczającą górną płaszczyznę pierwszego stopnia, drugą dla drugiego, i tak dalej, aż do linii posadzki górnej. Kluczowe jest naniesienie na ten rysunek precyzyjnych wymiarów – wysokości każdego podstopnia oraz całkowitej wysokości biegu. Właśnie na rysunku od przodu najłatwiej skontrolować, czy wszystkie podstopnie są równej wysokości, co jest kluczowe dla bezpieczeństwa. Nierówna wysokość podstopni (choćby różnica 1-2 cm) to gotowy przepis na potknięcie, co jest absolutnie niedopuszczalne.

Z naszego doświadczenia wynika, że błędy w podziale na stopnie i podstopnie są jednymi z najczęściej popełnianych, zwłaszcza przez mniej doświadczonych projektantów. Klasyczny błąd to zapomnienie o doliczeniu grubości stropu lub warstw wykończeniowych posadzki przy obliczaniu całkowitej wysokości do pokonania. Inny to próba "upchnięcia" zbyt wielu lub zbyt mało stopni, aby dopasować schody do konkretnej długości otworu w stropie, co często prowadzi do drastycznego pogorszenia komfortu i bezpieczeństwa. Na rysunku od przodu te pomyłki stają się natychmiast widoczne, o ile tylko poświęcimy chwilę na zweryfikowanie rysunku z wymiarami.

Innym aspektem widocznym na rysunku frontowym jest kształt podstopni, jeśli nie są proste. Na przykład schody zabiegowe – z punktu widzenia frontu, podstopnie w części prostej wyglądają identycznie, ale w części zabiegowej ich szerokość, którą widzimy od frontu, zaczyna się zmieniać. Należy zaznaczyć na rysunku od przodu tę zmienną szerokość stopni w widoku frontowym, co dodatkowo komplikuje sprawę, ale jest niezbędne do prawidłowego wykonania elementów.

Wartości dotyczące minimalnej szerokości użytkowej schodów też są ściśle regulowane. W budownictwie mieszkalnym jednorodzinnym wynosi ona zazwyczaj minimum 80 cm, w wielorodzinnym i publicznym 120 cm (dla dróg ewakuacyjnych). Choć to wymiar pokazywany głównie na rzucie, ma on bezpośrednie przełożenie na to, jak schody wyglądają na rysunku frontowym – definiuje szerokość, którą rysujemy. Na rysunku od przodu zaznaczamy tę szerokość użytkową, a także ewentualną szerokość całkowitą konstrukcji (np. jeśli po bokach są balustrady mocowane na zewnątrz biegu). Te dane powinny być jasno opisane i zwymiarowane.

Pamiętajmy, że rysunek frontowy schodów to nie tylko zbiór linii, to przekaz informujący o rytmie i skali konstrukcji. To na tym widoku inwestor często wyrabia sobie pierwsze wrażenie o schodach – czy będą prezentować się lekko, czy masywnie, czy podział będzie harmonijny, czy chaotyczny. Wykreślenie wszystkich podstopni z idealnie równymi odstępami na rysunku frontowym to podstawa, od której zaczyna się udane przedsięwzięcie budowlane czy stolarskie. Zlekceważenie tego etapu to prosta droga do kosztownych przeróbek i schodów, które "ciągną" lub "biją" przy każdym kroku – a przecież nikt tego nie chce. Stawiając na precyzję już na etapie rysowania schodów od przodu, oszczędzamy sobie mnóstwa problemów w przyszłości. To jak w szachach – pierwszy ruch musi być przemyślany. Tutaj tym ruchem jest właśnie idealne rozplanowanie podziału.

Jak pokazać konstrukcję podstopni na rysunku od przodu

Samo narysowanie linii podziału na stopnie i podstopnie na rysunku z przodu to dopiero początek. Równie, a często nawet ważniejsze, jest precyzyjne pokazanie, w jaki sposób te elementy są ze sobą połączone konstrukcyjnie. To detale decydują o trwałości, stabilności i ostatecznym wyglądzie schodów, a także o tym, czy stolarz czy wykonawca będą wiedzieli, jak się do roboty zabrać, nie zadając setek pytań.

Jedną z najczęściej spotykanych i stosunkowo prostych do wykonania metod, szczególnie w schodach drewnianych, są podstopnie "dobijane z tyłu" do stopni. Stopień jest głównym elementem nośnym pomiędzy wangami (policzkami bocznymi) lub na centralnej belce, a podstopień pełni raczej funkcję zamykającą przestrzeń i usztywniającą konstrukcję. Na rysunku od przodu ten typ połączenia można zasugerować, rysując linię reprezentującą grubość materiału podstopnia tuż pod tylną krawędzią każdego stopnia. Linia ta jest zazwyczaj cieńsza niż linie wyznaczające kontur stopni i podstopni, a czasem, jeśli chcemy pokazać połączenie "wpuszczone", może być narysowana jako linia przerywana, symbolizująca element schowany za stopniem.

Typowa grubość podstopnia drewnianego to 1.6 cm do 2.0 cm. Rysując go od przodu, kreślimy prostokąt o tej wysokości (czyli równej wysokości podstopnia "h") i o szerokości schodów (szerokości biegu), ale pokazujemy, jak jest on osadzony względem stopnia. W metodzie "dobijania", podstopień zwykle nachodzi na tylną krawędź stopnia. Można to zwymiarować, podając grubość podstopnia i odległość jego lica od lica podstopnia poniżej – choć to oczywiste (równa jest "h"), zwymiarowanie grubości materiału jest kluczowe.

Nieco bardziej zaawansowaną techniką, która wymaga większej precyzji zarówno w projektowaniu, jak i wykonaniu, jest frezowanie podstopni w stopnie (np. na jaskółczy ogon) lub wpuszczanie ich w odpowiednie rowki. Na rysunku od przodu tego rodzaju połączenie jest trudniejsze do jednoznacznego pokazania samym tylko konturem. Często wymaga to dodatkowych detali w formie powiększenia lub przekroju przez fragment stopnia i podstopnia. Niemniej jednak, nawet na ogólnym rysunku frontowym, można zastosować konwencję rysunkową, która sugeruje rodzaj połączenia – na przykład, jeśli stopień ma wyfrezowany rowek, w który wchodzi podstopień, linia podziału między nimi może być narysowana inaczej niż w przypadku zwykłego dobijania. Precyzyjne rysowanie schodów od przodu w takich przypadkach jest testem umiejętności projektanta – czy potrafi w czytelny sposób przekazać złożoną informację.

Konstrukcje stalowe wprowadzają zupełnie inną perspektywę. Tutaj podstopnie mogą być blachami stalowymi, często cienkimi (np. 3-5 mm), mocowanymi do ramy lub belek wsporczych pod stopniami. Na rysunku od przodu stalowy podstopień może być przedstawiony jako cienka, solidna linia lub płaszczyzna o określonej grubości. Sposób mocowania – czy to spawanie, czy śruby, czy specjalne kątowniki – również powinien być zasygnalizowany. Na przykład, widoczne łby śrub mocujących podstopień do kątownika pod stopniem można zaznaczyć jako małe okręgi lub punkty na linii podstopnia. Każdy detal ma znaczenie. Wyobraźmy sobie stolarza, który dostaje rysunek schodów bez informacji o konstrukcji podstopni. Będzie błądził jak dziecko we mgle. Zacznie zadawać pytania o to, jaką grubość ma mieć materiał, jak ma być zamocowany, co się kryje pod stopniem. Każde takie pytanie to zmarnowany czas i potencjalne opóźnienie.

Case study: Pracownia stolarska A otrzymała projekt schodów, gdzie na rysunku od przodu zaznaczono jedynie wysokość podstopni i głębokość stopni na rzucie. Brak było detali konstrukcyjnych podstopni. Pracownia założyła standardowe dobijanie z tyłu. Tymczasem inwestor i projektant mieli na myśli podstopnie frezowane w stopnie, co miało nadać schodom bardziej nowoczesny wygląd, a także zwiększyć ich stabilność. Odkryto to dopiero na etapie montażu pierwszych elementów. Rezultat? Konieczność przerobienia wszystkich stopni (nowe frezowanie), strata materiału, opóźnienie montażu o ponad tydzień, a dodatkowe koszty wyniosły około 30-40% wartości samych schodów. Morał jest brutalny: niedoprecyzowanie konstrukcji na rysunku to tykająca bomba kosztowa.

Na rysunku od przodu możemy także pokazać, jeśli podstopnie są otwarte – czyli ich w ogóle nie ma! Wtedy rysujemy tylko kontury stopni, a przestrzeń między nimi pozostaje pusta. To zupełnie inna estetyka i konstrukcja (stopnie są zazwyczaj grubsze i mocowane w inny sposób, np. wspornikowo lub na bolcach do ściany), ale wymaga równie jasnego przedstawienia na rysunku. W takim przypadku rysunek frontowy pokazuje rytm stopni i przestrzeń pod każdym z nich, dając jasny obraz lekkiej konstrukcji.

Podsumowując, rysunek od przodu powinien nie tylko przedstawić magiczny podział na stopnie i podstopnie, ale także z chirurgiczną precyzją wskazać sposób, w jaki te elementy są ze sobą połączone. Czy podstopień jest dobijany, frezowany, spawany, a może go wcale nie ma? Te informacje, jasno naniesione na rysunku od przodu, wraz z odpowiednimi wymiarami (jak grubość materiału podstopnia czy rodzaj połączenia), to absolutne minimum, aby uniknąć kosztownych pomyłek i zapewnić płynny przebieg prac wykonawczych. Rysowanie detali konstrukcyjnych to trochę jak opowiadanie historii schodów od środka – pokazujemy ich kręgosłup i serce, a nie tylko piękną fasadę. Ignorując ten krok, tak naprawdę rysujemy "ładny obrazek", a nie użyteczny dokument techniczny.

Rysowanie połączenia ostatniego stopnia ze stropem

Dochodzimy do momentu, który w projektowaniu schodów bywa niczym zaginiony skarb – punktu, gdzie schody spotykają się z górną kondygnacją, czyli połączenia ostatniego stopnia ze stropem. Ten detal, pozornie drobny na tle całej konstrukcji biegu, potrafi nastręczyć sporo problemów, jeśli nie zostanie precyzyjnie rozrysowany na widoku frontowym. To właśnie tutaj często pojawiają się błędy wynikające z nieuwzględnienia grubości warstw wykończeniowych posadzki na górze, nierównego poziomu wylewki czy po prostu braku pomysłu na estetyczne i funkcjonalne przejście.

Na rysunku od przodu musimy pokazać, jak ostatni podstopień kończy się na poziomie górnej posadzki. Standardowo, wysokość ostatniego podstopnia powinna być idealnie równa wysokości pozostałych podstopni w biegu. To zapewnia płynne przejście i zapobiega potknięciu się tuż przed wejściem na górny poziom. Problemem jest sposób zakończenia górnej płaszczyzny ostatniego stopnia. Mamy tutaj zazwyczaj dwa główn
