Jak narysować schody 3D i nie zwariować przy pierwszym stopniu

Strome, nierówne albo za wąskie wystarczy jeden błąd w obliczeniach, żeby schody zamiast ozdabiać dom, zaczęły irytować przy każdym wejściu na piętro. Rysunek 3D pozwala ten błąd wychwycić zanim ekipa wejdzie na budowę, a samodzielne wykonanie projektu daje kontrolę nad każdym milimetrem i oszczędność od kilkuset do kilku tysięcy złotych. Poniżej konkretna ścieżka: od wzoru Blondela, przez wybór programu, aż po render, który da się pokazać klientowi albo wykonawcy.

• Narzędzia do rysowania schodów 3D bez programu i w CAD
• Obliczenia przed rysowaniem schodów 3D: wzór Blondela i wymiary
• Jak narysować schody 3D krok po kroku
• Wizualizacja 3D: tekstury, światło, render
• Najczęstsze błędy przy rysowaniu schodów 3D
• Checklist przed rozpoczęciem rysunku

Narzędzia do rysowania schodów 3D bez programu i w CAD

Zanim otworzysz jakąkolwiek aplikację, zdecyduj, po co rysujesz schody. Jeśli potrzebujesz ich do oferty cenowej albo wizualizacji dla inwestora, wystarczy prosty program z biblioteką gotowych brył. Gdy projekt idzie do producenta schodów albo na zgłoszenie budowlane, wymagana jest dokumentacja 2D z rzutami i przekrojami w skali 1:50 lub 1:20.

Dla większości osób wystarczy darmowy SketchUp Free działający w przeglądarce. Narzędzie Push/Pull zamienia płaski prostokąt w bryłę, a wbudowana galeria 3D Warehouse zawiera setki modeli schodów, które można rozebrać i dostosować do własnej klatki schodowej. Alternatywą jest Tinkercad prostszy, ale ograniczony do prostych brył, bez zaawansowanego renderingu.

Płatne programy typu AutoCAD, ArchiCAD czy SolidWorks dają precyzyjne wymiarowanie, zarządzanie warstwami i zgodność z formatem DWG. Blender, choć kojarzony głównie z animacją, świetnie sprawdza się przy fotorealistycznych wizualizacjach wnętrz. Wybór zależy od tego, czy zależy Ci na dokumentacji technicznej, czy na obrazie, który sprzeda projekt.

Wymagana wiedza: podstawy geometrii przestrzennej (prostopadłość, rzutowanie), znajomość jednostek metrycznych oraz zasada trzech rzutów w rysunku technicznym. Bez tego nawet najlepszy program nie pomoże, bo nie odróżnisz rzutu z góry od przekroju.

Tabela porównawcza programów

Wariantu CAD nie stosuje się, gdy potrzebujesz jedynie szkicu koncepcyjnego na spotkanie z klientem. Rysunek odręczny nie sprawdzi się natomiast przy schodach kręconych, gdzie tolerancja błędu wynosi 5 mm.

Obliczenia przed rysowaniem schodów 3D: wzór Blondela i wymiary

Zanim narysujesz choćby jedną krawędź, potrzebujesz liczb. Wzór Blondela to klasyczna reguła ergonomii chodu: 2h + s = 60-65 cm, gdzie h oznacza wysokość stopnia, a s jego głębokość. Wartość 63 cm odpowiada średniemu krokowi dorosłego człowieka, dlatego mieści się w środku podanego zakresu i sprawdza się w większości domów jednorodzinnych.

Wysokość pojedynczego stopnia mieści się w przedziale 15-19 cm, a optymalna wynosi 17 cm. Głębokość stopnia powinna wynosić od 25 do 32 cm. Zbyt płytkie stopnie zmuszają do stawiania drobnych kroków, zbyt głębokie wymagają niebezpiecznego wydłużania kroku. Szerokość biegu schodów wewnętrznych to minimum 80 cm dla komunikacji ogólnej, choć 100-120 cm daje realny komfort przenoszenia mebli i wygodne mijanie się dwóch osób.

Kąt nachylenia schodów wewnętrznych waha się od 25° do 40°. Poniżej 25° powstaje już bardziej pochyłość niż schody, powyżej 40° wchodzenie staje się męczące i niebezpieczne, zwłaszcza dla dzieci oraz osób starszych. Norma PN-EN 1991-1-1 definiuje schody jako stałe elementy komunikacji pionowej, a przepisy budowlane (Rozporządzenie w sprawie warunków technicznych, Dz.U. 2022 poz. 248) doprecyzowują minimalne szerokości i wysokości balustrad.

Przykład liczbowy

Wysokość kondygnacji: 280 cm. Dzielisz przez optymalną wysokość stopnia 17 cm: 280 ÷ 17 = 16,47. Zaokrąglasz w górę do 16 stopni. Faktyczna wysokość: 280 ÷ 16 = 17,5 cm. Sprawdzasz wzór Blondela dla głębokości 28 cm: 2 × 17,5 + 28 = 63 cm. Wynik mieści się w normie, więc schody będą wygodne. Kąt nachylenia: arctan(17,5 ÷ 28) = 32°. Wszystkie parametry w akceptowalnych widełkach.

Przy schodach kręconych obowiązuje dodatkowe ograniczenie: minimalna szerokość stopnia w osi obrotu to 12 cm. Poniżej tej wartości stopień staje się niemożliwy do bezpiecznego postawienia stopy. Dotyczy to szczególnie tralek zamawianych pod indywidualny wymiar.

Liczba stopni wpływa bezpośrednio na długość biegu. W powyższym przykładzie: 16 stopni × 28 cm głębokości = 448 cm samego biegu, bez podestu. Jeśli dysponujesz 4 metrami, bieg zmieści się bez spocznika. Przy krótszej klatce schodowej konieczny będzie podest pośredni lub zmiana kształtu na L.

Tabela wymiarów optymalnych

Materiał wykończeniowy zmienia grubość stopnia w rysunku. Dąb warstwowy o grubości 4 cm daje inny wymiar niż granit 3 cm na wylewce betonowej. Przy projektowaniu schodów na betonowym rdzeniu wartość tę dodajesz do wymiaru konstrukcyjnego, przy schodach policzkowych (na belkach) wliczasz w grubość policzka.

Mini-glosariusz

• Stopień pozioma płaszczyzna, na której stawiasz stopę.
• Podstopnica pionowa ścianka między dwoma stopniami.
• Bieg ciąg stopni między dwoma podestami.
• Policzek boczna belka nośna schodów.
• Podest (spocznik) pozioma platforma między biegami.

Jak narysować schody 3D krok po kroku

Projektowanie schodów w 3D zaczyna się od rzutu z góry. Na papierze milimetrowym lub w programie rysujesz prostokąt o wymiarach biegu: szerokość × (liczba stopni × głębokość). Ten widok pokaże Ci, czy schody zmieszczą się w planie domu i czy zostanie miejsce na balustradę.

Rzut boczny, czyli przekrój, to drugi kluczowy widok. Rysujesz kontur schodów jak trójkąt prostokątny, zaznaczasz wysokość kondygnacji, rysujesz stopnie jako linie poziome. Policzki schodów to dwie równoległe linie ograniczające bieg z boków, wyznaczone w odległości równej szerokości biegu.

Oś konstrukcyjna biegu przebiega przez środek szerokości i służy do wymiarowania. Na osi odkładasz wysokości kolejnych stopni, upewniając się, że pierwszy i ostatni mają identyczną wysokość. Różnica nawet 2 mm między nimi powoduje, że stopnie "skaczą" pod nogą.

Nakładanie grubości materiału to moment, w którym rysunek 2D staje się bryłą. Stopień o grubości 4-6 cm rysujesz jako prostopadłościan, podstopnicę o grubości 2-3 cm jako cieńszą płytę. W SketchUpie narzędzie Push/Pull wyciąga płaski prostokąt w trzecim wymiarze jednym kliknięciem.

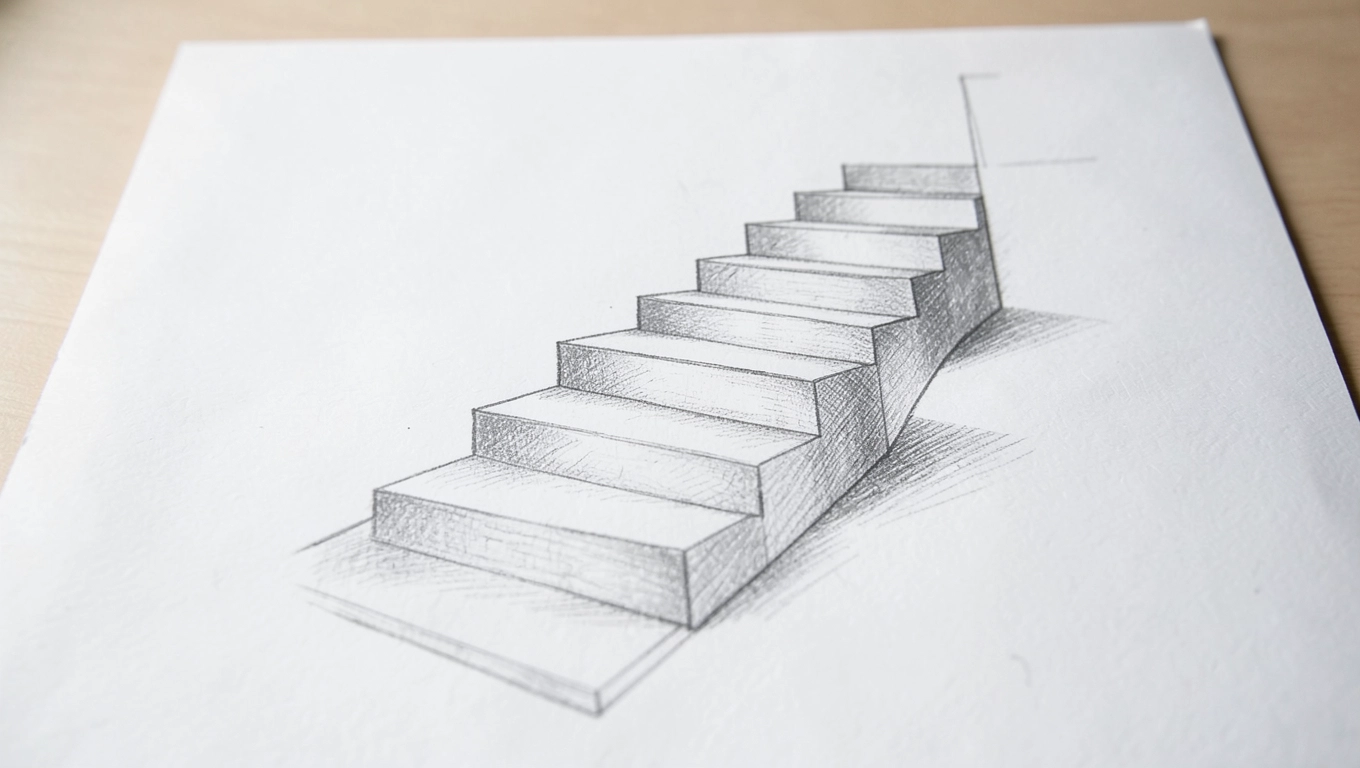

Rzutowanie izometryczne to technika, w której trzy rzuty 2D (z góry, z przodu, z boku) łączą się w jeden obraz przestrzenny. Oś X biegnie pod kątem 30°, oś Y pod kątem 150°, a oś Z pozostaje pionowa. Na kartce milimetrowej ta metoda daje zaskakująco czytelny obraz bez drogiego oprogramowania.

Detale decydują o realizmie. Balustrada, podest, oświetlenie punktowe w ścianie, kształt pierwszego stopnia wszystko to wpływa na to, jak schody odbiera inwestor. W CAD dodajesz je jako osobne warstwy, dzięki czemu możesz pokazać klientowi warianty bez rysowania od nowa.

⚠️ Uwaga: Pamiętaj o grubości wykończenia. Parkiet dębowy 2 cm, płytki gresowe 1,5 cm, okładzina kamienna 3 cm każda z tych warstw zmienia wysokość pierwszego i ostatniego stopnia. Rysuj wykończenie jako osobną warstwę, żeby nie pomylić wymiarów konstrukcyjnych z finalnymi.

Wizualizacja 3D: tekstury, światło, render

Sama bryła to dopiero początek. Aby schody wyglądały jak gotowy projekt, nakładasz tekstury: drewno dębowe, beton szczotkowany, szkło hartowane, stal malowana proszkowo. W SketchUpie przeciągasz plik JPG na ścianę, w Blenderze mapujesz teksturę przez koordynaty UV. Drewno na stopniach powinno mieć kierunek słojów zgodny z kierunkiem chodu to detal, który odróżnia amatorski rendering od profesjonalnego.

Światło decyduje o nastroju wizualizacji. Pojedyncza lampa sufitowa rzuca ostre cienie, które odsłonią wszelkie niedokładności modelu. Dlatego profesjonalne rendery wykorzystują trójpunktowe oświetlenie: kluczowe (główne, mocne), wypełniające (łagodzi kontrast) i konturowe (oddziela obiekt od tła). W darmowym Blenderze ustawiasz to w kilka minut w zakładce World Properties.

Kamera to wirtualne oko. Ustaw ją na wysokości 1,6 m (średnia wzrostu dorosłego człowieka), skierowaną lekko w dół. To perspektywa, z której użytkownik będzie oglądał schody na co dzień. Render z poziomu podłogi lub z lotu ptaka wygląda efektownie, ale nie pokaże proporcji.

Renderowanie to proces zamiany sceny 3D w obraz 2D. Dla większości projektów wystarczy darmowy Kerkythea albo wbudowany silnik Eevee w Blenderze. Płatne V-Ray i Enscape dają fotorealistyczną jakość kosztem dłuższego czasu obliczeń. Na jedną klatkę 4K potrzebujesz od kilku minut (Eevee) do kilku godzin (V-Ray z ray tracingiem).

? Wskazówka: Przy renderze schodów zwróć uwagę na liczbę próbek (samples). Wartość 256-512 przy silniku Cycles daje obraz wolny od szumu bez konieczności długiego czekania. Rozdzielczość 1920×1080 px wystarczy do prezentacji na ekranie komputera.

Najczęstsze błędy przy rysowaniu schodów 3D

Schody zbyt strome to efekt zbyt wysokich stopni i zbyt płytkiej głębokości. Po roku użytkowania takie schody bolą kolana i zniechęcają do korzystania z piętra. Przy wzroście Blondela powyżej 65 cm schody są niezgodne z ergonomią chodu.

Nierówna wysokość stopni to klasyczny błąd wykonawczy, ale zaczyna się już w rysunku. Gdy dzielisz wysokość kondygnacji przez liczbę stopni i zaokrąglasz wynik, pierwszy lub ostatni stopień wychodzi wyższy od pozostałych. Różnica nawet 1 cm jest wyczuwalna pod stopą i powoduje potknięcia.

Za wąski bieg poniżej 80 cm to problem logistyczny. Przepchnięcie kanapy lub materaca przez takie schody graniczy z cudem, a w razie pożaru ewakuacja dwóch osób obok siebie staje się niemożliwa. Norma budowlana wymaga w budynkach mieszkalnych minimalnej szerokości 80 cm dla schodów wewnętrznych.

Brak miejsca na balustradę w rzucie to błąd widoczny dopiero po złożeniu projektu. Balustrada potrzebuje minimum 5 cm odstępu od krawędzi stopnia, a słupki konstrukcyjne kolejne 10 cm. Bez uwzględnienia tego w rysunku 2D, w 3D okazuje się, że poręcz wchodzi w ścianę.

Pominięcie grubości wykończenia to błąd, który kosztuje najwięcej. Parkiet, płytki, kamień wszystkie te warstwy "kradną" wysokość. Przy planowaniu wykończenia 2 cm nad konstrukcją betonową pierwszy stopień robi się 2 cm wyższy, ostatni 2 cm niższy, a wzór Blondela przestaje się zgadzać.

⚠️ Uwaga: W schodach kręconych najczęściej popełnianym błędem jest zbyt mała szerokość stopnia w osi obrotu. Wartość poniżej 12 cm sprawia, że stopa zsuwa się przy schodzeniu, a osoby starsze rezygnują z korzystania.

Checklist przed rozpoczęciem rysunku

Zanim uruchomisz program, zgromadź dane wejściowe. Pomiary w terenie to podstawa wysokość kondygnacji mierz od wykończonej podłogi parteru do wykończonej podłogi piętra, nie do surowego stropu.

• ✓ Pomiary w terenie (wysokość, długość klatki, szerokość otworu w stropie)
• ✓ Ustalenie typu schodów (proste, kręcone, L, U, zabiegowe)
• ✓ Materiał wykończeniowy (drewno, beton, kamień, szkło)
• ✓ Lokalizacja balustrady i słupków
• ✓ Oświetlenie (punktowe, korytarzowe, LED w policzku)
• ✓ Sprawdzenie przepisów (kierunek schodów w budynku, wymóg spocznika co 16-18 stopni)

? Wskazówka: Przy schodach powyżej 18 stopni w jednym biegu norma wymaga spocznika pośredniego. W domach jednorodzinnych dopuszcza się dłuższe biegi, ale warto rozważyć podest dla komfortu.

Po zakończeniu rysunku zapisz projekt w formacie natywnym programu i wyeksportuj do DWG lub PDF. Te formaty odczyta każdy architekt, wykonawca schodów czy urzędnik w starostwie. Render zapisz jako PNG w rozdzielczości minimum 1920×1080 px, żeby klient mógł obejrzeć wizualizację na monitorze bez pikselozy.

Samodzielne rysowanie schodów 3D nie wymaga lat studiów ani drogiego oprogramowania. Wystarczy wzór Blondela, kartka lub darmowy SketchUp, i godzina pracy, żeby zobaczyć efekt przed kosztowną realizacją. Błędy wychwycone na rysunku kosztują kilka minut poprawek, w rzeczywistości kilka tysięcy złotych rozbiórki.

Źródła i normy

• Rozporządzenie Ministra Rozwoju i Technologii z dnia 20 grudnia 2021 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 248) isap.sejm.gov.pl
• PN-EN 1991-1-1:2009 Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach pkN.pl
• PN-EN 1993-1-1 Eurokod 3: Projektowanie konstrukcji stalowych pkN.pl
• PN-EN 14076:2013 Schody drewniane wymagania mechaniczne i bezpieczeństwo pkN.pl
• Kalkulator wzoru Blondela online kalkulatorbudowy.pl
